288芯光缆交接箱_144芯光纤交接箱_576芯光缆交接箱(2)

【供应：中国电信、中国移动、、中国广电】

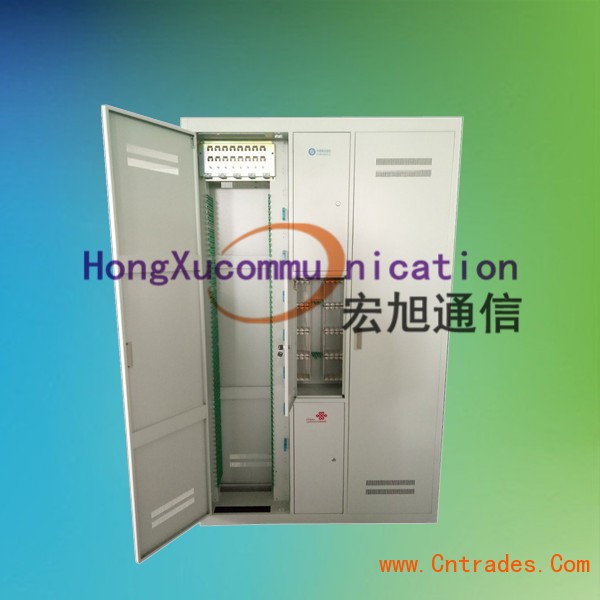

三网合一箱产品简介：

FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出

光信号，实现光配线功能。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经

分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求。

主要特点：

1.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度；

2.箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长；

3.光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性；

4.采取左右结构和上下结构组合结构的设计,左右两边都有光纤熔接层,而右边上层为光分路器配线层,下层为光纤熔接层；

5.在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续；

6.各种接头端接方便，安装灵活。用于配线间和设备间光缆的端接、使用和管理；

7.门锁采用优质户外防水锁，箱体挂墙安装；

8.具有临时尾纤存储区域；

9.支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等。144芯光纤交接箱

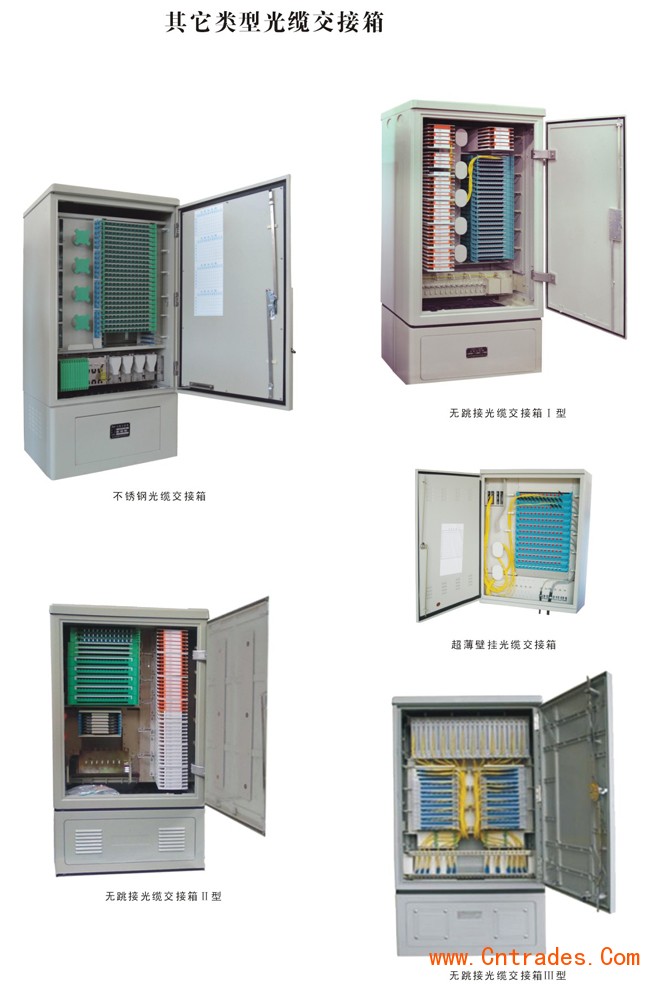

96芯光缆交接箱、144芯光缆交接箱、288芯光缆交接箱、360芯光缆交接箱、576芯光缆交接箱、720芯光缆交接箱、1152芯光缆交接箱、1440芯光缆交接箱

产品规格如下：

◆工作环境：

*环境温度：-40℃～+60℃

*相对湿度：40℃时小于95%

*大气压力：70～106Kpa

◆产品特点

*采用熔配一体化抽拉式模块，使交接箱容量大，密度高。

*箱体采用度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境

*箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。

*具有很好的安装性能及防破坏功能。

*箱体具有安全可靠的光缆固定与接地保护装置。

*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)

*箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧

*箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

*机箱的密封防护等级：达到GB4208标准中IP65级

*阻燃性能：达到GB4609/FV-0级

*密封性能：达到GB4208/IP53要求

*负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N

*最小拉脱力：φ0.4-1.2mm导线分别为24-120N

◆用途

*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

1.总则

1.1 本规范适用于本地传输网新建光交接箱工程，宽带小区光交接箱验收，也可参照执行。

1.2 本规范是参照YD 5137-2005《本地通信线路工程设计规范》、GB7424.1-GB7424.3《光缆总规范》等技术规定并结合东莞移动建设的实际情况进行编制。

1.3 工程所用的器材程式、规格、质量等均应符合国家及行业标准，工程施工中严禁使用未经鉴定合格的器材。

1.4 工程验收必须严格执行本规范的规定，加强质量检查工作。确保工程质量。

1.5 在执行本规范时如与国家相关规定有矛盾，应以国家相关规定为准。

undefined

2.宏脉器材检验

2.1 工程所用器材必须符合YD-T 988-2007通信光缆交接箱，并有厂品质量验收合格证，厂方提交的厂品测试记录。
