3交接箱的技术要求

1、使用环境

环境温度：-55～+55℃

相对湿度：＜95[%]

大气压力：70～106kPa

2、电气性能

1.任意两端子之间及任一端子与接地点之间的绝缘电阻不得小于5×104MΩ。

2.任意两端子之间及任一端子与接地点之间在接通500VAC时，1min内应无击穿和飞弧现象。

3.导线与接线端子之间的接触电阻不得大于5×10-3Ω。

4.接线端子可断簧片处的接触电阻不得大于20×10-3Ω，机械寿命试验后不大于30×10-3Ω。

3、机械物理性能

1.箱体一般应采用金属材料。如采用非金属材料其燃烧性能必须符合GB4609中规定的FV-0级。

2.箱体外表面不应有明显的机械损伤，箱体内不应有焊渣等杂物。

3.箱体外形的最大尺寸不应超过1600mm×1100mm×400mm（高×宽×厚）。

4.当箱体高度大于1200mm或交接箱的整体自重大于50kg时，必须设置用于防风抗震和起重挂索的装置。

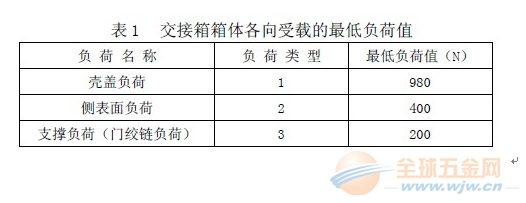

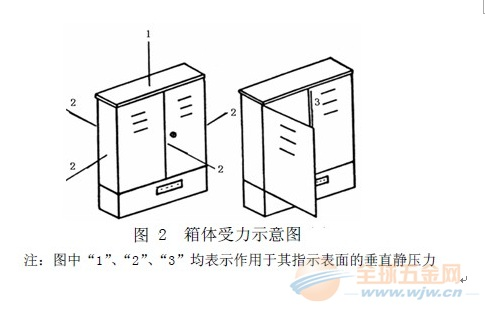

5.箱体在图2所示各方向受载的最低负荷值见表1。

6.箱门及门锁应开启灵活、可靠，箱门开启角应大于或等于120。

7.箱门处于关闭状态时，其密封性能应符合GB4208中规定的IP53的要求。

8.箱门把手等外露和操作部分，不应存有小于R2的锐角。

9.各式接续器件的塑料主体，燃烧性能必须符合GB4609中规定的FV-0级。

10.各式卡接式接线端子的适用线径为0.32mm、0.4mm、0.5mm、0.6mm、0.8mm中的一种或几种。

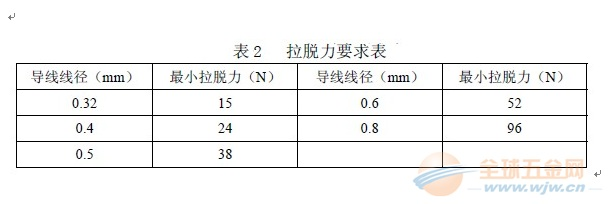

11.接续好的接线端子与导线的拉脱力应符合表2的要求。

12.接线模块的卡接簧片和可断簧片重复使用次数不少于200次。

4交接箱一般规定1.交接箱的安装位置应符合设计要求。

2.交接箱安装必须稳固，箱体横平竖直，箱门应有完好的锁定装置。

3.交接箱的设备编号、电缆及线序编号等标志应正确、完整、清晰、整齐。

4.落地式交接箱安装应砌混凝土座，座与人（手）孔之间应以电缆管方式连接，不得采用通道式。电缆管数量应接交接箱最终容量需要一次敷设，最少一次不得少于三根。

5.落地式交接箱安装必须做好防潮措施。

6.金属箱体的壁龛式分线盒，其箱底应衬厚度不小于15mm的木板，以便电缆固定。

5交接箱安装位置的选择交接箱安装位置的选择应符合以下条件：

1.交接箱的最佳位置宜设置在交接区内线路网中心偏离电话局的一侧，靠近交接区入口处的第一个分支路口或配线电缆的交汇处。

2.符合城市规划，不妨碍交通并且不影响市容观瞻的地方。

3.靠近人（手）孔便于出入线的地方，或利旧电缆的汇聚点上。

4.安全、通风、隐蔽、便于施工维护、不易受到外界及自然灾害损伤的地方。

5.下列场所不得设置交接箱：

（1）高压走廊和电磁干扰严重的地方。

（2）高温、腐蚀严重和易燃易爆工厂、仓库附近及其他严重影响交接箱安全的地方。

（3）易于淹没的洼地及其他不适宜安装交接箱的地方。

6交接箱的安装交接箱的安装有架空式、落地式、交接间式等几种主要形式。

1.架空式交接箱的安装

（1）具备下列条件时可安装架空交接箱：

①接入交接箱的配线电缆为架空方式；

②郊区、工矿区等建筑物稀少的地区；

③不具备安装落地式交接箱的条件。

（2）架空交接箱的安装步骤如下：

①立H杆

②安装上杆脚钉等附件

③安装工作平台

④安装交接箱箱体

⑤穿放成端电缆

⑥埋上杆铁管

⑦制作箱外气塞

⑧剩余操作和落地式交接箱操作相关部分相同

2.落地式交接箱的安装
