主分类号：H01P3/06,H01P3/00,H,H01,H01P,H01P3

分类号：H01P3/06,H01P3/00,H01Q13/10,H01Q13/00,H,H01,H01P,H01Q,H01P3,H01Q13,H01P3/06,H01P3/00,H01Q13/10,H01Q13/00

发明（设计）人：刘中华,徐国强,李申月,叶夏良,张群

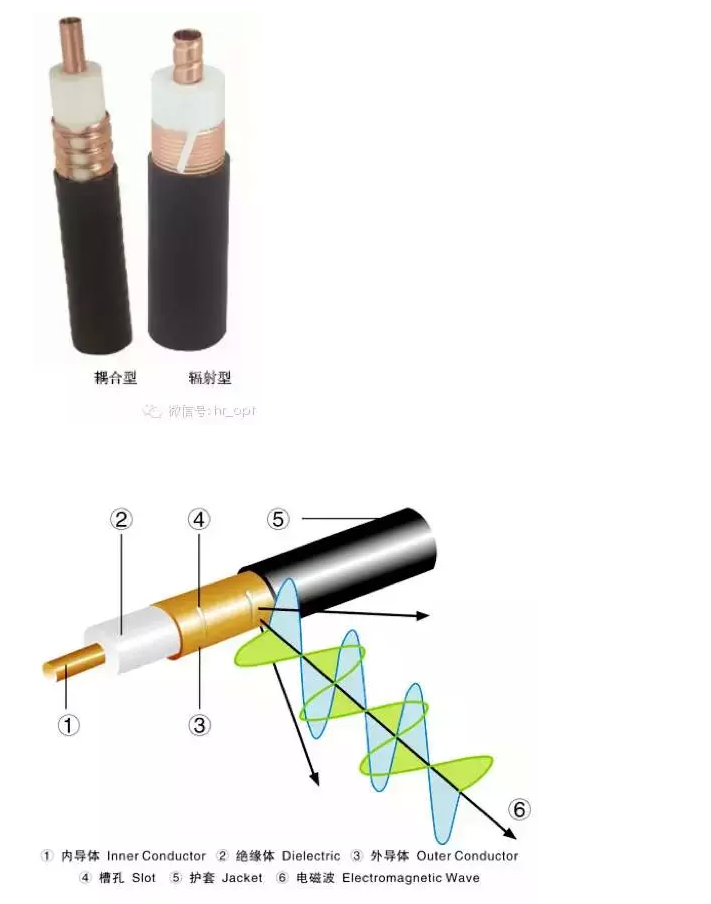

主权项：一种宽高频低损耗均匀辐射漏泄同轴电缆，其由内到外依次包括内导体、绝缘层、外导体和护套，所述外导体上沿电缆轴线方向间隔均匀开有若干相同的槽缝组，槽缝组中的相对应的槽缝呈八字排列；其特征在于：每个槽缝组包括相邻的第一槽缝分组和第二槽缝分组，所述第一槽缝分组包括8条相同的第一槽缝，所述第二槽缝分组包括8条相同的第二槽缝，所述第一槽缝的长度大于所述第二槽缝的长度；所述第一槽缝分组的8条第一槽缝呈四八字形排列，其中位于A组的4条平行的第一槽缝与电缆轴线的夹角a为5‑45，另外位于B组的4条平行的第一槽缝与电缆轴线的夹角b为135‑175，夹角a和夹角b互补；所述第二槽缝分组的8条第二槽缝呈四八字形排列，其中位于C组的4条平行的第二槽缝与电缆轴线的夹角c为5‑45，另外位于D组的4条平行的第二槽缝与电缆轴线的夹角d为135‑175，夹角c和夹角a的度数相同，夹角d和夹角b的度数相同；在相邻的两个槽缝组中，相对应的两条槽缝间的间距P为480‑560mm；所述第一槽缝分组与第二槽缝分组的间距、所述第一槽缝分组中A组与B组的间距以及所述第二槽缝分组中C组与D组的间距都为D1=P/8；所述A组、B组、C组和D组中的相邻平行槽缝的间距都为D3=P/24；所述第一槽缝分组与第二槽缝分组中相对应的两条槽缝间的间距为D2=P/2。漏泄同轴电缆漏泄同轴电缆
