集成运放的参数较多，其中主要参数分为直流指标和交流指标，外加所有芯片都有极限参数。本文以NE5532为例，分别对各指标作简单解释。下面内容除了图片从NE5532数据手册上截取，其它内容都整理自网络。

极限参数

主要用于确定运放电源供电的设计(提供多少V电压、最大电流不能超过多少)，NE5532的极限参数如下：

运放主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。NE5532的直流指标如下：

输入失调电压Vos：

输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。输入失调电压与制造工艺有一定关系，其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV之间;采用场效应管做输入级的，输入失调电压会更大一些。对于精密运放，输入失调电压一般在1mV以下。输入失调电压越小，直流放大时中间零点偏移越小，越容易处理。所以对于精密运放是一个极为重要的指标。

输入失调电压的温度漂移(简称输入失调电压温漂)ΔVos/ΔT：

输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。一般运放的输入失调电压温漂在±10~20μV/℃之间，精密运放的输入失调电压温漂小于±1μV/℃。

输入偏置电流Ios：

输入偏置电流定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。输入偏置电流与制造工艺有一定关系，其中双极型工艺(即上述的标准硅工艺)的输入偏置电流在±10nA~1μA之间;采用场效应管做输入级的，输入偏置电流一般低于1nA。

输入失调电流的温度漂移(简称输入失调电流温漂)ΔIos/ΔT：

最大共模输入电压Vcm：

最大共模输入电压定义为，当运放工作于线性区时，在运放的共模抑制比特性显著变坏时的共模输入电压。一般定义为当共模抑制比下降6dB 是所对应的共模输入电压作为最大共模输入电压。最大共模输入电压限制了输入信号中的最大共模输入电压范围，在有干扰的情况下，需要在电路设计中注意这个问题。

共模抑制比CMRR：

共模抑制比定义为当运放工作于线性区时，运放差模增益与共模增益的比值。共模抑制比是一个极为重要的指标，它能够抑制差模输入中的共模干扰信号。由于共模抑制比很大，大多数运放的共模抑制比一般在数万倍或更多，用数值直接表示不方便比较，所以一般采用分贝方式记录和比较。一般运放的共模抑制比在80~120dB之间。

电源电压抑制比PSRR：

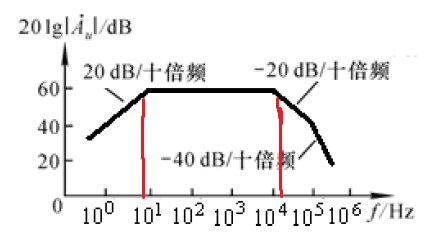

电源电压抑制比定义为当运放工作于线性区时，运放输入失调电压随电源电压的变化比值。电源电压抑制比反映了电源变化对运放输出的影响。对于电源电压抑制比低的运放，运放的电源需要作认真细致的处理, 否则电源的纹波会引入到输出端。当然，共模抑制比高的运放，能够补偿一部分电源电压抑制比，另外在使用双电源供电时，正负电源的电源电压抑制比可能不相同。ne5532增益带宽积

输出峰-峰值电压Vout：

输出峰-峰值电压定义为，当运放工作于线性区时，在指定的负载下，运放在当前大电源电压供电时，运放能够输出的最大电压幅度。除低压运放外，一般运放的输出输出峰-峰值电压大于±10V。一般运放的输出峰-峰值电压不能达到电源电压，这是由于输出级设计造成的，现代部分低压运放的输出级做了特殊处理，使得在10k?负载时，输出峰-峰值电压接近到电源电压的50mV以内，所以称为满幅输出运放，又称为轨到轨(raid-to-raid)运放。需要注意的是，运放的输出峰-峰值电压与负载有关，负载不同，输出峰-峰值电压也不同;运放的正负输出电压摆幅不一定相同。对于实际应用，输出峰- 峰值电压越接近电源电压越好，这样可以简化电源设计。但是现在的满幅输出运放只能工作在低压，而且成本较高。
