电脑制图基本步骤：

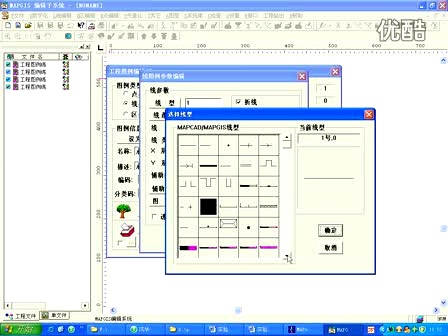

在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。mapgis67 打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：

MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→

矢量化→装入光栅文件→描图

其它常用功能：

做平面图之前，生成标准图框：

：

MAPGIS主菜单→实用服务→投影变换→

系列标准图框→键盘生成矩形图框→

矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。边框参数：内间距10，外间距1，边框宽1。网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数： 横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，

图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：； （例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）

图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定 因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：

MAPGIS主菜单→图象处理→图象分析→

打开影像（*.msi文件）→

镶嵌融合→打开参照文件→参照线文件→

镶嵌融合→删除所有控制点→

镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→

镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正

为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换

先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）

MAPGIS主菜单→实用服务→投影变换→

投影转换→用户文件投影转换→

设置用户文件：

打开文件（*.txt）→点第二行数据

用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；

结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带

按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：

点图元参数设置→

√生成点；X位于Y位于列→投影变换→确定→保存文件

做物化探异常等值线图的步骤如下：

先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→

MAPGIS主菜单→空间分析→DTM分析→

Grd模型→离散数据网格化→

设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据； 网格化方法：Kring泛克立格法网格化；

文件名： →保存为（*.GRD）格式文件→

Grd模型→平面等值线图绘制→设置等值线参数：

√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

制图幅面：数据投影变换（源数据→分母：1，坐标单位：米，→结果数据→分母：所作图的比例尺分母，单位：毫米）/自动检测设置/原始数据范围/用户自定义（根据实际需要设置）

线参数（设置线）→注记参数（注记始层0，频度1；注记格式、注记字体设置） √轴向标尺→确定→

保存点、线、区文件

MAPGIS主菜单→实用服务→报表定义→

文件→新建报表文件→

构造表格→初始表宽→表宽15，表高5→构造固定式表→

文件→保存文件→另存报表文件→生成MAPGIS数据→保存文件→另存图元文件

如果想要将整幅图或某个文件进行坐标移动或比例缩放，可以使用误差校正功能：

MAPGIS主菜单→实用服务→误差校正→

文件→打开文件（打开需要移动或缩放的文件）→

数据校正→整图变换→平移变换/比例变换/旋转变换→设置参数→确定→保存 补充：填充区颜色的步骤：在画地质界线是时，线要交叉一点（别太长），之后填充：其它→自动剪断线→自动线节点平差→线工作提取弧→自动弧段节点平差→拓扑重建

MAPGIS67操作技巧汇总

MAPGIS6.x平台 3

2、把“公路”错画到“河流层”里，如何将它改到“公路”层？ 3

3、在MAPGIS中，如何同时输出三幅图？ 3

4、如何将矢量化后的图形文件上载到SQL Server中？ 3

6、如何将*wb格式的数据导入到Excel或Access中去？ 4

7、将图形文件的属性导入的Excel或Access表中与此类似 4

8、镶嵌融合的过程应有这样几种认识 4

9、误差校正中，选择采集文件时，为什么一个是点文件（方里网.wt），一个则是线文件（标准.wl）？ 4

10、USB狗的安装使用问题 4

11、如何在wb表中装入图片？ 5

12、MAPGIS多用户版与MAPGIS网络版有何区别？ 5

13、MAPGIS数据转成AutoCAD数据？ 5

15、AutoCAD数据转入MAPGIS 6

16、MAPGIS中的大地坐标系解释 6

17、为什么有些笔记本电脑无法使用MAPGIS软件狗？ 6

18、工程图例中的分类码和编码的用法 6

19、图元参数中的“透明”是什么意思？ 6

20、完成自动节点平差后，为什么图形变化较大？ 7

22、做子图时为什么总是存不到子图库中？ 7

23、为什么打开线型库或子图库时，库中图元若隐若现？ 7

24、如何将MAPGIS的图形插入到word中？ 7

25、打印光栅文件时应该选用哪个打印机？ 7

26、如何使用TrueType字库输出PS或EPS文件？ 7

27、图形打印输出后为什么图形会放大？ 8

28、使用“WINDOWS打印”时为什么会有图元丢失？ 8

29、出现飞点怎么办？ 8

30、超大图形如何自动分幅打印图形？ 8

31、能否将图形形转为图像？ 8

32、为什么在输出PS或EPS时总是出现“打不开文件aihead.Ps”提示？ 8

33、怎么发专色胶片？ 8

34、为什么HP500不能打印光栅文件？ 8

35、在输出模块中，对文件进行输出处理时，常会提示“非法操作”或“某图
