51单片机的最小系统电路设计

51单片机的最小系统具有体积小，重量轻，功能强，功耗低，性价比高的特点. 它由芯片，系统时钟，I / O端口设备和复位电路组成.

将理论与实践相结合，加入开发圈子，并开始一个新的电子学习程序！

点击链接下载100G +电子技术学习资料！

; hid = 7＆sn = ad5d5d0f15df84f4a92ebf72f88d4ee8＆scene = 18#wechat_redirectmp.weixin.qq.com

51单片机是由STC开发和制造的8位微控制芯片. 它具有512字节的数据存储空间和8K字节的程序存储空间. 共有40个引脚，1个全双工串行通信端口，2个优先级设置，3个16位功能强大的定时器/计数器，4个8位并行I / O端口和5个高质量中断源. STC89C52微控制器的时钟引脚为XTAL1和XTAL2. 控制信号的引脚为RST，ALE，PSEN和EA. I / O端口是P0，P1，P2和P3.

复位电路主要用于控制微控制器的启动状态. 在单片机系统运行过程中，由于外部干扰导致程序错误，直接崩溃或停止运行时，将通过复位操作重新执行单片机内部的编程代码. 重置方法通常分为自动重置和键重置. 为了简化编程，此设计使用外部手动键重置方法. STC89C52微控制器的P0引脚上没有上拉电阻，该电阻是开漏输出. 因此，在本设计中，P0引脚用作输出端口，并且需要添加上拉电阻以提高输出驱动能力. 此设计使用10K电阻作为上拉电阻.

时钟电路实际上是一个晶体振荡电路，它为微控制器工作提供方波信号. 因此c51单片机最小系统电路图，微控制器的运行速度和处理能力由时钟电路决定. XTAL1是反相放大器的输入，XTAL2是反相放大器的输出. 此设计中的外部石英晶体振荡器的振荡频率为11.0592MHZ.

51芯片内部结构框图

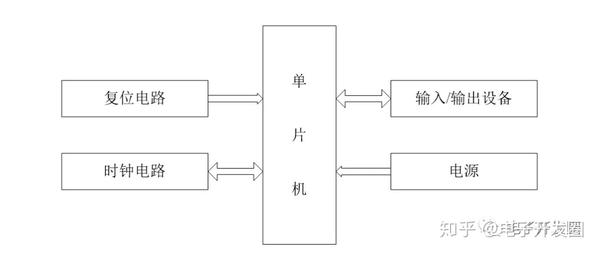

所谓的单芯片最小系统是使用最少的组件来形成可以正常工作的电子控制系统. 52系列MCU的最小系统一般包括: 控制芯片，系统时钟和复位电路. 框图如下:

单片机的最小系统框图

系统时钟电路: 系统时钟电路主要用于提供主控制芯片的时钟信号，相当于在人体中的作用. 只有当跳动时，血液才会到达身体的各个部位，以保持身体的生命和生命. 本设计中的时钟电路使用12M晶体振荡器. 具体系统时钟的电路设计如下:

系统时钟电路图

复位电路: 此设计中使用的最小51系统板是低电平复位. 即，当自然释放按钮时，RSTSET端子上的输入信号为高电平，当按下按钮时，RSTSET端子上的输入信号为低电平c51单片机最小系统电路图，从而实现电路的复位. . 具体的复位电路设计如下:

重置电路图

单片机: 复位电路的C3电容器的大小会直接影响单片机的复位时间. 通常，实际应用中使用10uF极性电容器. 在工作模式下，可以选择较高频率的晶体振荡器，因为单片机的最小系统的晶体频率会直接影响单片机的运算处理速度. 也就是说，晶体振荡器频率越高，相应的处理速度就越快.

51微控制芯片的正常工作电压范围在3.8V-5.5V之间. 在这种设计中，微控制器由外部5V DC电源供电. 主控制器电路如下:
