京沪高速铁路通信系统工程

编号：JH/TX 006

漏泄同轴电缆敷设、接续施工

作业指导书

中国铁路通信信号集团公司

京沪高速铁路四电系统集成第八工区施工项目部

2010 年 6月 发布2010 年 6月 实施

1 适用范围

适用于铁路GSM-R通信工程漏泄同轴电缆的敷设、接续施工。

2 作业准备

2.1 内业技术准备

该项施工作业进行前应认真阅读并审核施工图纸，澄清有关技术问题，组织技术人员认真学习实施性施工组织设计，并对相关作业人员进行技术交底，熟悉有关规范及技术标准，制定安全保证措施。 2.2 外业技术准备

该项安装作业进行前应收集作业层中所涉及的各种外部技术，包括漏缆敷设位置的确定等。

3 技术要求

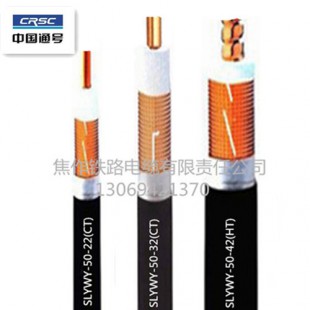

3.1 单盘漏泄同轴电缆的内外导体直流电阻、绝缘介电强度、绝缘电阻等电气特性应符合设计指标。

3.2 漏缆的交流电气特性主要检查特性阻抗、电压驻波比、标称耦合损耗、传输衰减等指标符合设计要求。

3.3 漏缆在敷设的过程中严禁急剧弯曲，最小弯曲半径应符合相关规定。 3.4 连接器在安装完毕之后应进行质量检查。

3.5 漏泄同轴电缆支撑杆埋设深度应符合铁路行业标准的相关规定。

4 施工程序与工艺流程

4.1 施工程序

施工准备→内吊夹安装→外支撑杆安装→漏缆敷设→漏缆连接器的安装→复测

4.2 工艺流程

5 施工要求

5.1 施工准备

5.1.1 漏泄同轴电缆进场质量检查

按照《单盘泄漏同轴电缆测试作业指导书》的要求对进场漏缆进行质量检查。 5.1.2 根据设计图纸和铁路公里标对以下内容进行复测：

（1）外架挂漏泄同轴电缆区段的辅助杆位置、杆距、杆高及漏泄同轴电缆长度； （2）内漏泄同轴电缆架挂位置、长度； （3）区间机房位置、供电方式及供电线路径路。

5.1.3 根据现场调查结果制定内及外漏缆敷设、安装的施工方案，对作业人员进行施工技术交底。 5.2 内吊夹安装 5.2.1 画线

根据设计规定的安装位置及高度要求，进行画线。若与回流线距离过近，要保持60cm的距离。画出的线保持与轨面平行。 5.2.2 钻孔

孔应打在所画线上，孔距宜为0.8～1.5m；钻孔的直径及孔深应满足设计及厂家安装要求，孔眼要求平直，不得成喇叭状，用吹灰器清除干净孔内粉尘。铁路通信漏泄同轴电缆内无衬砌面时，可采用钢丝承力索或者角钢支架吊挂电缆方式；钢丝绳宜采用7×φ2.2mm，支架宜采用

40mm×40mm×4mm角钢，固定支架的膨胀螺丝应采用与夹具同一厂家产品，角钢支架间距应符合设计要求。 5.2.3 夹具安装

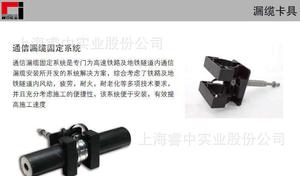

内夹具安装要牢固，注意卡具的方向性，并采用特制膨胀螺栓，膨胀螺栓紧固后的普通高速吊夹孔深满足厂家安装要求，防火吊夹间距应符合设计要求。在电气化区段内安装时，应在关闭该段接触网供电情况下进行作业，两端设防护员。铁路通信漏泄同轴电缆 5.3 内漏缆敷设

5.3.1 内通过吊夹吊挂在侧壁，槽口朝向满足设计要求。

5.3.2 电气化区段内吊挂漏泄同轴电缆应在接触网回流线的另侧。不得已设在同侧时，漏缆与回流线、接地母线的距离应不小于0.６ m。

5.3.3 电气化区段内敷设漏缆时，在电气化区段内安装时，应在关闭该段接触网供电情况下进项作业，两端设防护员。

5.3.4 内敷设漏缆采用人工抬放、展放时，人员间隔不超过5-7m，以免漏缆拖地。 5.3.5漏缆在敷设施工过程中，严禁急剧弯曲。漏缆最小弯曲半径应符合表1的规定。 5.3.6 漏缆与其它线经同支架安装时，尽可能避免其它线缆阻挡漏缆的信号覆盖。 5.3.7 与既有漏缆间距应不小于30mm。 5.4 外漏泄同轴电缆支撑杆的安装

5.4.1 漏泄同轴电缆支撑杆埋设深度应符合现行铁路行业标准《铁路GSM-R数字移动通信工程施工质量验收暂行标准》（铁建设[2007] 163号）的有关规定。 5.4.2 混凝土天线杆杆体裂纹应符合相关技术标准的规定。

5.4.3外漏泄同轴电缆架设采用支撑杆时，其钢丝承力索宜采用7×φ2.2mm镀锌钢绞线。

5.5 外漏泄同轴电缆的敷设

5.5.1漏泄同轴电缆吊挂方式及高度应符合设计要求。在电气化区段，与回流线的距离应不小于0.6m,与牵引供电设备带电部分的距离应不小于2m。

5.5.2 漏泄同轴电缆上吊夹前，钢丝承力索应加300kg±30kg的张紧力，吊挂后漏泄同轴电缆垂直度应保持在20℃时±0.15-0.2m范围内。

5.5.3 漏缆过轨时应该接阻抗相同的射频电缆。

5.5.4 漏缆在敷设的过程中，严禁急剧弯曲，其最小弯曲半径应符合表1的规定。
