通信管理系统和通信管理方法

通信管理系统和通信管理方法

【技术领域】

[0001]本发明涉及管理通信终端的通信.

【背景技术】

[0002]近年来，由于需要降低商务旅行的成本并节省商务旅行的时间，用于经由诸如因特网之类的网络进行电话会议的通信系统被广泛使用. 在这样的通信系统中，通过使得能够在多个通信终端之间交换图像数据和音频数据来进行电话会议（例如，参见日本专利公开No.2008-227577）.

[0003]注意，用户可以在智能电话或个人计算机（PC）的通信终端中下载并安装各种应用程序（app），并使用各种通信协议建立通信.

[0004]同时，应用程序的提供者可以更改应用程序启动（激活）时要显示的图像. 在这种情况下，通信终端的用户必须遇到下载和安装新应用程序的麻烦.

【发明内容】

[0005]本发明要解决的问题

[0006]本发明的至少一个实施例的总体目的是提供一种通信管理系统，其可以减轻通信终端的用户需要下载和安装新应用的麻烦.

[0007]解决问题的方法

[0008]根据本发明的实施例，提供了一种管理通信终端的通信的通信管理系统. 该通信管理系统包括执行图像帧数据管理单元，其被配置为与通信网络内的执行图像帧数据的地址信息相关联地管理安装在通信终端中的多个应用的​​应用识别信息. 执行图像帧数据表示当在通信终端处激活多个应用中的给定应用时要显示的执行图像的执行图像帧. 该通信管理系统还包括: 数据管理单元，被配置为在地址信息处管理执行图像帧数据；以及发送单元，被配置为彼此关联地管理执行图像帧数据管理单元. 应用识别信息和地址信息被发送到通信终端；所述接收单元，用于从所述通信终端接收执行图像帧数据请求，所述执行图像帧数据请求是在与所述指定应用的应用标识信息相关联的地址信息下管理的执行图像帧数据中指定的在应用程序之间的通信终端上激活. 发送单元将接收单元接收到的执行图像帧数据请求中指定的执行图像帧数据发送给通信终端.

[0009]根据本发明的一个方面，通信管理系统管理当在通信终端处激活应用时要显示的执行图像帧数据，并发送与在通信终端处激活的应用相对应的执行图像. 通信终端到通信终端的Box数据. 这样，例如，可以减轻通信终端的用户在通信终端中下载和安装新应用程序的负担.

[图纸说明]

[0010]图1示出了根据本发明实施例的通信系统的示例性配置；

[0011]图. 图2示出了用于在终端之间建立呼叫的通信会话；

[0012]图. 图3A-3C示出了使用SVC标准交换的图像数据的图像质量；

[0013]图. 图4是示例性呼叫终端的外观图；

[0014]图. 图5是示出主叫终端的硬件配置的框图；

[0015]图. 图6是示出呼叫管理系统的硬件配置的框图；

[0016]图. 图7是示出主叫终端的软件配置的框图；

[0017]图. 图8是示出呼叫终端和呼叫管理系统的功能配置的框图；

[0018]图. 图9示出了视觉信息管理表的示例；

[0019]图. 图10示出了终端认证管理表的示例；

[0020]图. 图11示出了终端状态管理表的示例；

[0021]图. 图12示出了应用程序可用性管理表的示例；

[0022]图. 图13示出了执行图像帧数据管理表的示例；

[0023]图. 图14显示了目的地列表框的示例；

[0024]图15显示了用户设置信息列表框的示例；

[0025]图. 图16显示了一个呼叫信息列表框的示例；

[0026]图. 图17示出了连接确认屏幕的示例；

[0027]图. 图18示出了目的地列表管理表作为执行图像内容管理表的示例；

[0028]图. 图19示出了作为执行图像内容管理表的另一示例的用户设置信息管理表；

[0029]图. 图20示出了作为执行图像内容管理表的另一示例的通知信息管理表；

[0030]图. 图21示出了用户设置内容数据管理表作为执行图像内容数据管理表的示例；

[0031]图. 图22示出了作为执行图像内容数据管理表的另一示例的通知内容数据管理表；

[0032]图. 图23是示出从激活请求终端到在请求终端显示应用列表的处理步骤的顺序图；

[0033]图. 图24是示出从在请求终端处接受一对应用图标的选择到将目的地状态信息发送给呼叫目的地候选者的处理步骤的顺序图；

[0034]图. 图25示出了应用列表的示例性屏幕图像；

[0035]图. 图26示出了目的地列表的示例性屏幕图像；

[0036]图. 图27示出了用户设置信息列表的示例性屏幕图像；

[0037]图. 图28示出了通知信息列表的示例性屏幕图像；和

[0038]图. 图29显示了连接确认屏幕的示例屏幕图像.

[具体实现]

[0039]以下，将参照附图描述本发明的实施例.

[0040]？整体配置”

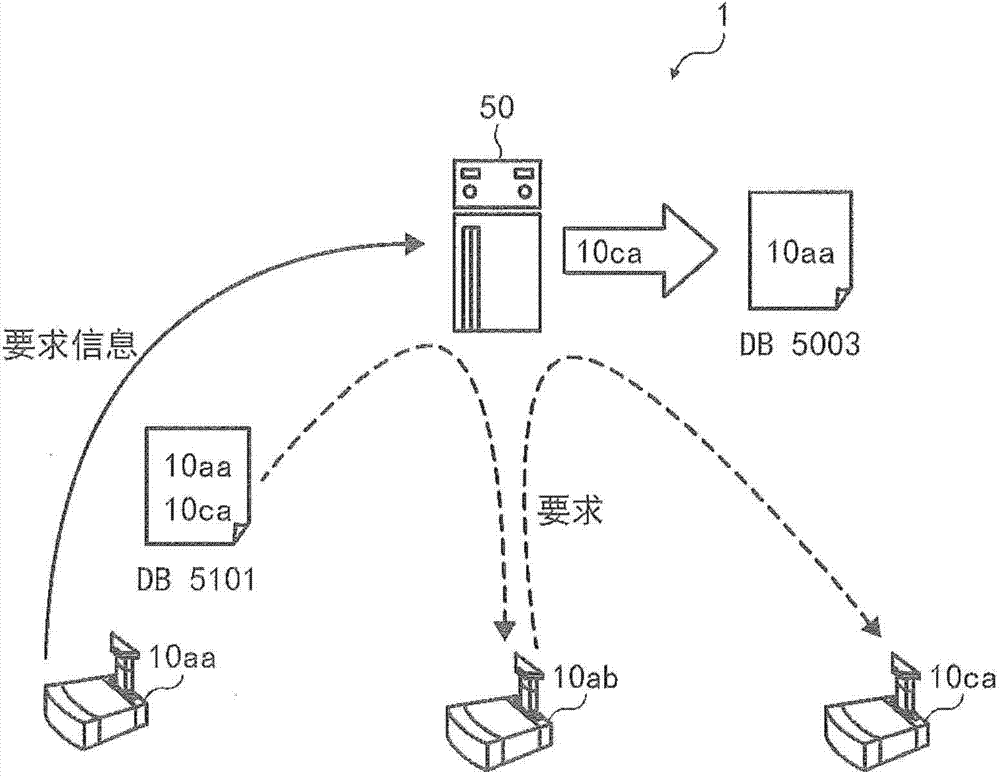

[0041]图. 图1示出了根据本发明实施例的作为通信系统的示例的呼叫系统1的整体配置. 如图1所示. 如图1所示，呼叫系统1包括多个呼叫终端10aa-10ac，10ba-10bc，10ca-10cc和10da-10dc. 用于呼叫终端10aa-10ac，10ba-10bc，10ca-10cc和10da-10dc多个显示设备120aa-120ac，120ba-120bc和120ca_120cc；多个中继器30a_30d;呼叫管理系统50；节目提供系统90；例如，呼叫系统1能够交换呼叫数据（例如图像数据和音频数据）以在远程位置之间进行电话会议. 呼叫系统1还包括配置为选择呼叫数据的最佳路径的多个路由器70a，70b，70c，70d，70ab和70cd.

[0042]呼叫终端10aa-10ac，中继器30a和路由器70a通过LAN 2a相互连接. 呼叫终端10ba-10bc，中继器30b和路由器70b通过LAN 2b彼此连接. LAN 2a和LAN 2b通过包括路由器70ab的专用线2ab彼此连接. LAN 2a和LAN 2b以及专用线路2ab被布置在特定区域A中. 例如，区域A可以是中国，LAN 2a可以被配置在位于北京的办公室中，并且LAN 2b可以被配置在位于北京的办公室中. 在上海.

[0043]呼叫终端10ca-10cc，中继器30c和路由器70c通过LAN 2c相互连接. 呼叫终端10da-10dc，中继器30d和路由器70d通过LAN 2d彼此连接. LAN 2c和LAN 2d通过包括路由器70cd的专用线2cd彼此连接. LAN 2c，LAN 2d和专用线路2cd布置在特定区域B中. 例如，区域B可以是美国，LAN 2c可以在纽约的办公室中配置，LAN 2d可以在办公室中进行配置位于华盛顿. 可以通过经由因特网2i彼此连接的路由器70ab和70cd来建立区域A和B之间的通信.

[0044]注意，在下面的描述中，“呼叫终端”可以简称为“终端”，“呼叫管理系统”可以简称为“管理系统”. 另外，多个呼叫终端101a-10aac，10ba-10bc，10ca-10cc和10da-10dc中的任何给定终端可以被称为“终端10”；这些终端可以称为“终端10”. 任何给定数量的多个显示器120aa-120ac，120ba_120bc和120ca-120cc都可以简单地称为“显示器120”；并且多个中继器30a_30c中的任何给定的一个可以简单地称为“中继器30”. 另外，将发出开始电话会议的请求的终端称为“请求终端”，将请求所针对的终端称为“目的地终端”. 另外，将多个路由器70a，70b，70c，70d，70ab和70cd中的任何给定路由器简称为“路由器70”. 请注意，可以通过交换音频，视频（图像）或音频和视频（图像）两者来建立呼叫.

[0045]管理系统50，程序提供系统90和维护系统100连接到Internet 2i. 管理系统50，程序提供系统90和维护系统100可以建立在区域A，区域B或其他一些区域.

[0046]在该实施例中，通信网络2由LAN 2a，LAN 2b，专用线路2ab，Internet 21，专用线路2cd，LAN 2c和LAN 2d建立. 通信网络2可以包括可以使用例如Wi-Fi（无线保真）或蓝牙（注册商标）建立有线通信的区域和可以建立无线通信的区域.

[0047]注意，在图1中的终端10，转发器30，管理系统50，路由器70，程序提供系统90和维护系统100中的每一个下面指示的四个数字是0. 1表示它们基于通用的IPv4技术IP地址. 例如通信管理系统，终端10aa的IP地址是“ 1.2.1.3”. 请注意，尽管可以使用IPv6技术代替IPv4技术，但在本示例中使用IPv4来简化说明.

[0048]例如，呼叫终端10可以用于在各种情况下建立呼叫，诸如多个办公室之间的呼叫端口H，同一办公室中不同部门之间的呼叫，同一房间中的呼叫呼叫，室外和室内之间的呼叫以及室外终端之间的呼叫. 在户外使用呼叫终端10的情况下，可以使用例如移动电话通信网络来建立无线通信.

[0049]另外，当终端10的呼叫应用程序1031（如下所述）被激活时，终端10可以通过发送/接收呼叫数据并用作电话会议终端来为用户建立呼叫通信管理系统，用于例. 终端10被配置为使用预定的通信系统（用于连接到呼叫目的地或从呼叫目的地断开的呼叫控制系统，以及用于将呼叫数据转换为IP分组的编码系统）发送/接收呼叫数据. 注意，在下面的描述中，“应用程序”可以被称为“ app”.

[0050]上述呼叫控制系统的示例包括SIP（会话发起协议），H.323，SIP扩展，即时消息协议，使用SIP MESSAGE方法的协议，IRC（互联网多线路对话）协议和即时消息传递协议的扩展. 注意，即时消息收发协议的示例包括XMPP（可扩展消息字段协议），ICQ（注册商标），AIM（注册商标）和Skype（注册商标）使用的协议. 即时消息传递协议的扩展示例包括Jingle.

[0051]在多个终端10使用相同的呼叫应用程序的情况下，这些终端10可以经由通信网络2彼此建立呼叫. 注意，呼叫应用程序的示例包括用于电话会议的呼叫应用程序以及各种其他呼叫和消息收发应用程序，例如Skype，Google Talk，LINE，Kakao Talk和Tango（注册或未注册商标）.

[0052]如图2所示. 参照图2，在本实施例的呼叫系统1中，在请求终端和目的地终端之间建立管理信息会话sei，以使得能够经由管理系统50交换各种项目的管理信息. 另外，可以在请求终端和目的地终端之间建立四个会话，以使得能够经由中继器30交换高分辨率图像数据，中分辨率图像数据，低分辨率图像数据和音频数据. . 如图2所示，以上四个会话统称为“图像/音频数据会话sed”.

[0053]下面，描述交换的图像数据的图像质量（分辨率）. 图3A-3C示出了使用图2中的SVC（可伸缩视频编码）标准交换的图像数据的图像质量. 2.

[0054]图. 图3A示出了160×120像素（宽160像素，高120像素）的低分辨率图像作为基本图像. 3
