? 附属装置6注意事项

7设备安装

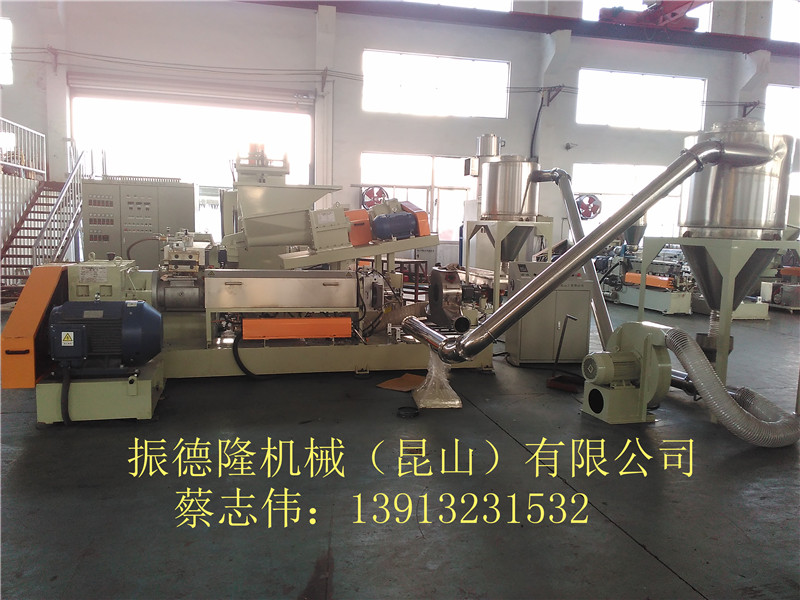

单螺杆挤出机

1、减速箱：齿轮（轴）采用度合金钢经渗碳淬火磨齿加工，齿轮精度高、硬度高；承载能力高，传动平稳、噪声低、效率高等特点。

2、主电机

1）交流电机；

2）功率：55kw；

3）“英威腾”变频调速器。

3、螺杆

1）直径：φ150mm；

2）长径比：9:1；

3）材质为38CrMoALA氮化处理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II级，螺杆外表镀硬铬处理。

4、料筒

1）材质为38CrMoALA氮化处理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II级；

2）螺筒采用水冷却；

3）料筒加防护罩；

4）螺杆心部通水；

5、加热区段：采用优质铸铝加热器。

6、液压板式自动换网：双工位；含两块多孔板；含液压站一台。

7、热切机头、口模、加热器等一套。

联锁控制系统

1、主机温控系统采用欧姆龙智能仪表，有双通道、PID参数自整定及加热器断路指示等功能；

2、主机联锁保护功能：双螺杆主机与齿轮箱油泵联锁；

3、单螺杆与喂料机联锁保护，喂料机出现故障时，主机延时停机；主机因故停机时，喂料机即停；

4、单螺杆机头设有熔体压力及熔体温度显示，其中熔压与主机联锁，实现超压保护。低烟无卤电缆

6、电气控制柜控制包括温控系统、驱动系统、联锁联控系统

风冷模面热切系统

1）风冷模面热切造粒机，电机功率1.5kw；一台，“英威腾”变频调速；

2）热切粒罩：对吹式，不锈钢材质；一件；

3）一级旋风分离器：φ800mm，不锈钢材质；一件；采用φ160mm不锈钢管联接；连接方式为卡扣连接；5.5kw物料输送高压风机一台；

4）二级旋风分离器：φ800mm，不锈钢材质；一件；采用φ160mm不锈钢管联接；连接方式为卡扣连接；4kw物料输送高压风机一台；

5）加长型振动筛：一台，筛网为不锈钢材质，L=2.5m；0.75kw冷却风机。

6）料仓：1m，一件，不锈钢材质；3kw吹送风机，不锈钢管道输送，连接方式为卡扣连接。

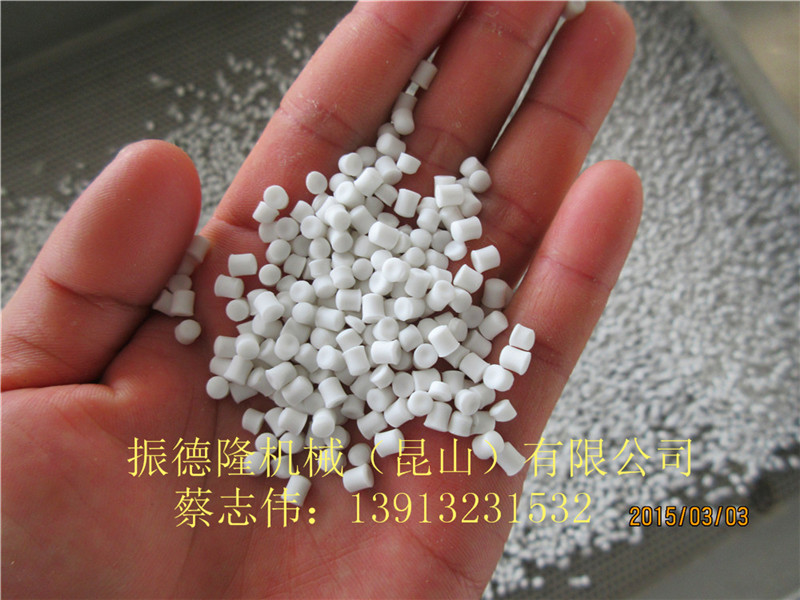

新能源充电桩低烟无卤电缆料造粒机 开机准备

1、电气配线是否准确，有无松动现象。

2、用兆欧表测量电动机，铸铝加热器的绝缘电阻不得小于0.5MΩ。

3、各热电偶、熔体传感器等检测元件安装是否良好。

4、主电机电压380V，频率范围0-50HZ。螺杆转速0-130r/min。

5、检查润滑系统：

（1）向齿轮传动箱内加润滑油至油标指示油位。

（2）检查油循环系统和各点供油状况。点转油泵转向正确无误后，开启油泵，压力继电器设定在保护压力低于0.08Mpa报警，再检查和调整各供油点的油量和喷油状况。

6、检查所有上下水管、油管，均应畅通，无泄漏，各控制阀门均应调节灵便。

7、手动盘车安全联轴器，检查传动系统和螺杆等运动部位，无异常声音为合格。盘车方向从机头看，螺杆转向为顺时针，螺杆旋转不少于三圈。

8、主机螺杆筒体组合构型是否适合于将要加工的物料品种，若明显不适合，则应进行重新组合调整。

9、清理储料仓及料斗，确认无杂质异物后，将物料加满储料仓，启动自动上料机。当料斗中物料达到预定料位后上料机将自动停止上料。各种计量加料装置，应按工艺要求进行现场标定，给出各加料装置的供料曲线，并商定试车方案。

10、检查喂料装置：

（1）向摆线针轮减速器加适量的钙基润滑油，以后定期（1-2个月）添加一次。

（2）检查确认料斗内清洁无脏物。

（3）低速运转（从出料方向看为顺时针）轻快，无声音为合格。

11、对有真空排气要求的作业，应在冷凝罐内加好洁净自来水至规定水位，关闭真空管道及冷凝罐各阀门，检查排气室密封圈是否良好。
