(1)GPON+xDSL的应用

使用GPON设备作为延伸DSL服务距离和扩展 DSL服务带宽的传输平台(见图2)。随着运营商将 DSL服务带宽逐步提高，DSLAM(DSL接入服务器)距离终端用户( 即DSL Modem)越来越近，现在的距离普遍小于3km，以保证其出线率和业务质量。未来随着高带宽 DSL技术的应用，DSLAM和用户的距离可能小于1.5km。使用GPON 技术，可以很好地完成DSLAM的业务收集。

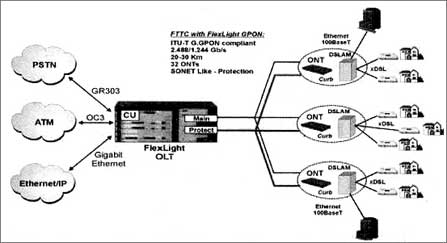

图2GPON 综合接入示例——xDSL业务

(2)GPON对移动业务的收集

GPON设备可以为用户在接入层传输节点提供高质量的TDM业务接口和以太网接口；使用 E1接口可以连接移动基站设备(BTS)，Ethernet接口可以连接 WLAN的AP设备。在未来的3G时代， BTS不仅要使用数量更多的E1传输接口来满足传统语音的要求，也需要以太网端口来解决3G的数据通信需求。而 GPON恰好可以在接入层面上可以很好地解决两种业务的同台传输的要求(见图3)。

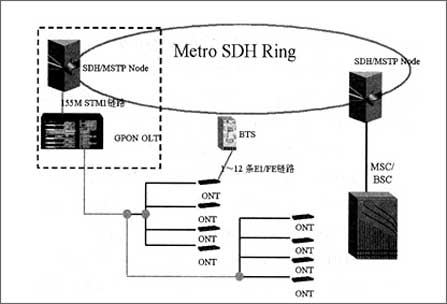

图3GPON综合接入示例——移动业务综合接入

4.2中国GPON设备 FTTn的主要可应用形态

基于上面的应用分析，结合GPON设备的特点，可以总结GPON设备的 FTTn应用形态有：

(1)城区主要商务区光缆资源紧张地区的业务改造；

(2)具有多重业务设备的小区机房的综合接入改造；

(3)远离原有传输网络的大客户接入及无线覆盖；

(4)新建科技园区、商务区的综合接入；

(5)远郊区县的综合接入传输。

值得指出的是，GPON在FTTn的应用中，主要利用的是其综合业务接入传输能力。在应用中着重应体现的是其高带宽，广覆盖，单纤接入，接口丰富的技术特点。

4.3GPON设备在中国市场的应用实例及分析

FlexLight网络是最早从事GPON技术研究的一家公司，已经开发了可以进行商用的 GPON设备，在中国也具有一定的商用规模和试用规模。贵州移动在建设贵阳城域网的项目中采用了FlexLight的Optimate GPON 设备完成这一项目中接入网的建设及改造。

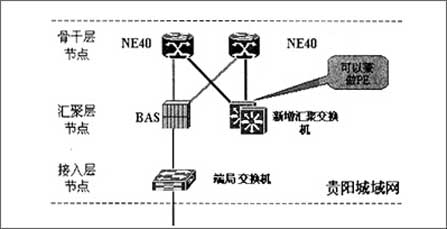

图4贵阳城域网网络结构

本数据城域网完成后主要用于大客户的接入，如大型网吧Internet接入，企事业单位的专线接入( 包括以太网的专线接入和DDN的数据专线接入)，同时也用此城域网作为已有传输网络的补充，用于移动营业厅的接入，BTS 和室内覆盖设备的接入等。在网络结构上，由于各个点相对分散，距离较远，移动的光纤资源又较匮乏，很多业务点在设计之初并不能确定，因此采用了树状结构。

在城域网中设置两个汇聚节点，每个节点设置一台汇聚层数据交换机。接入层网络建设使用GPON设备完成。其中的OLT 设备与汇聚节点的数据交换机使用千兆以太网光口对接。OLT设备上同时使用155MSTM-1接口与汇聚节点的SDH 传输设备(华为的Optix2500+)相连接。这样OLT 就同时具备了汇聚TDME1业务和以太网数据业务的能力。

OLT和ONU设备之间的光纤分配网使用移动传输网原有的光纤资源，在每个 GPON网络覆盖的范围内设置一定数量的汇聚节点(一般为基站所在的机房) ，预先布放1：4的无源分光器(机架式 )，将4路尾纤预留在机房的光配线架内(见图5) 。当终端接入用户确定后，再由此光纤配线架跳纤接到终端用户的ONU处。

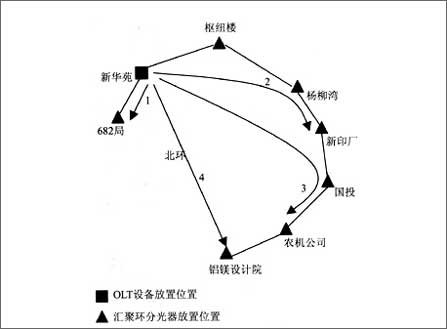

图5GPON接入网光纤路由图

正如图5所示，由于在设计之初就预留了汇聚分光器，而放置分光器的各个点均匀地散布于整个接入层业务区域内，有利于各个业务点的就近接入。目前，基于 GPON的贵阳移动城域网FTTn各种应用已经逐步展开，已经接入无线基站(BTS)、以太网专线用户等。同时，整个 GPON网络的网管服务器设置在贵阳移动的集中网管中心，既方便了本地移动维护人员的管理，同时也方便了厂家维护工程师远程维护，快速响应故障。

5、结束语

使用GPON技术规划运营商的接入网络，可以在现阶段解决绝大部分FTTn 的业务需求，同时可以将原本复杂的接入网络层次加以改造简化，这正符合了运营商实现\"大局所，少局所，少层次\"的组网要求。同时，GPON技术在运营商FTTn的应用中可以充分体现其广覆盖，高带宽，双纤保护等特点，贵阳移动 GPON接入项目以及FlexLight Optimate GPON产品在其他各个运营商的应用充分证明了GPON 技术在目前的市场中定位于FTTn的正确性。
