它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

本类型：

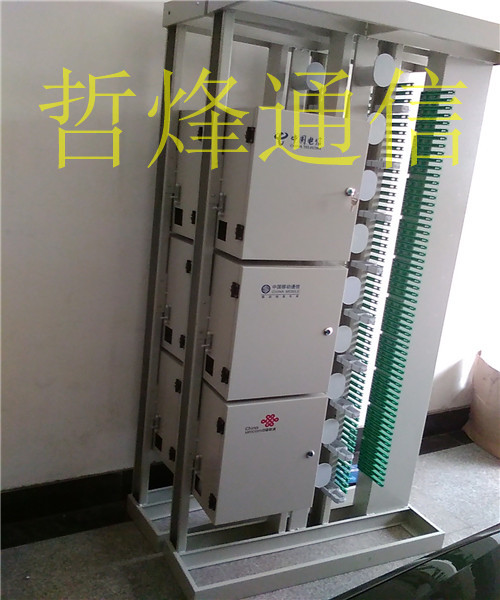

光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较的光纤网络。

机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

设备特点：

标准单元尺寸

19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。

工艺精良

结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。

抽屉式结构

配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

常用规格：

1.12口ODF单元

2.24口ODF单元

3.36口ODF单元

4.48口ODF单元

5.72口ODF单元

ODF箱工艺组合：

采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量.

产品规格:光纤ODF配线架24芯/48芯/72芯/96芯/144芯

实际上ODF配线架应该归类到终端盒一类，而不是归类到配线架一类。

二、光缆交接箱具体慨述：

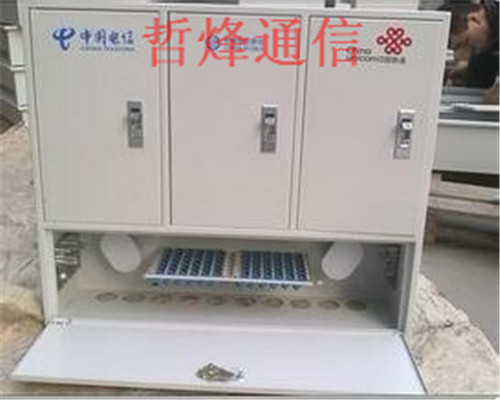

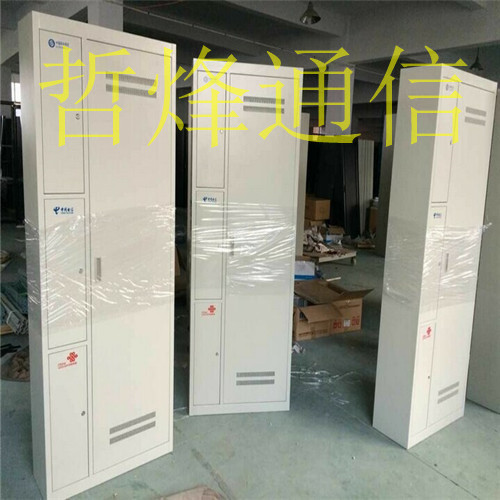

光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。室外型的光缆交接箱的箱体外形尺寸不宜超过1 600 mm´1 100 mm´400 mm（高´宽´深）。

①箱门开启角度应不小于120°。

②门锁的启闭灵活可靠。

③保护接地处应具有明显的接地标志。

④光缆光纤无论在箱内何处布放转弯，应保证其弯曲半径不小于30mm。

⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。

慈溪市哲烽通信设备为电信、移动、联通、铁通、广电供应配套产品，产品介绍如下：

光配系列（ODF）：SC快速连接器、光纤冷接子、光纤座面盒、光纤面板、光缆交接箱、光纤楼道箱、光纤适配器、熔纤盘、光纤跳线、尾纤、ODF配线箱、光缆接头盒、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等

总配系列（MDF）：10回线保安排，16回线保安排，25回线保安排，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架。 各类型保安单元，告警器，总配线架（柜）。

公司一贯坚持“质量第一，用户至上，优质服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，优质的服务，产品畅销全国.竭诚与商家双赢合作，共同发展，共创辉煌！

ODF箱与光缆交接的区别在诚信哲烽，合作到长久！真诚的哲烽人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴关系
