DCdc电源模块并联电流共享

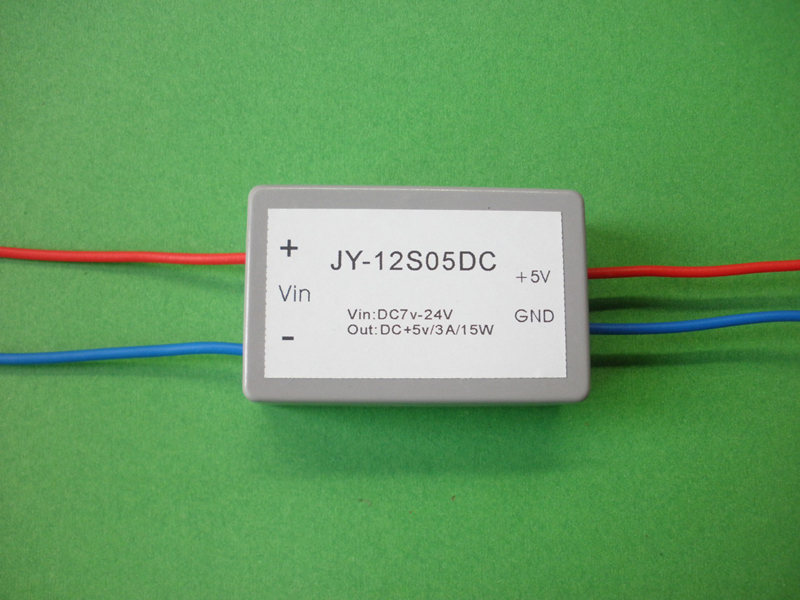

DC / DC，这意味着将高压（低压）直流电源转换为低压（高压）直流电源. 例如，连接到板载直流电源的DC / DC转换器将高压直流电转换为低压直流电.

什么是DC（直流电）？家用220V电源是交流电源（AC）. 如果可以通过转换器将DC电压（3.0V）转换为其他DC电压（1.5V或5.0V），我们将此转换器DCDC原理称为DC / DC转换器，或者称为开关电源或开关调节器.

DCDC表示直流电（到直流电）（转换不同的DC功率值），只要满足此定义，就可以称为DCDC转换器.

具体地，它通过自激振荡电路将输入的直流电转换为交流电，然后通过变压器改变电压后再将其转换为直流电输出，或者通过交流电将交流电转换为高压直流电. 倍压整流电路.

并行使用多个DC-DC模块电源以共享电流并实现稳定的输出电压维护是工程师在实际操作中的较常见任务之一. 以前，我们已经引入了多种不同的并联电流共享技术，那么在实际应用过程中应如何选择这些技术呢？下面，我们将通过一个案例来说明如何在实际操作中选择最合适的并联均流输出方法.

在这种情况下，我们要求设计并制造一个并行电源系统，该系统由两个DC-DC电源模块组成，额定输出功率为16W和8V. 具体的电路系统设计如下图所示:

p>

在这种情况下电源模块dc/dc，具体的设计要求主要有以下四个方面: 将负载电阻调节至额定输出功率工作状态，电源系统的直流输出电压UO = 8.0±0.4V；在额定输出功率工作状态下，供电系统的效率不低于60％；调节负载电阻以保持输出电压UO = 8.0±0.4V，以使两个模块的输出电流之和为IO = 1.0A，并且电流将根据I1: I2 = 1: 1模式自动分配. 每个模块的输出电流相对误差的绝对值不大于5％. 具有负载短路保护和自动恢复功能，保护阈值电流为4.5A.

根据以上设计要求，我们开始选择相应的多个DC-DC电源模块并联均流输出方案. 提供了三种解决方案供参考. 首先，让我们看一下方案1. 方案1的设计是工程师使用两个TL494为两个电源提供PWM. 当两者并联时，内部误差放大器TL494之一用于调节电压，以使输出稳定在8V. 两个高精度差分放大器INA133用于对两个电源的电流进行采样，并将采样的电压分别发送到另一个TL494的内部误差放大器的正负输入端子，并将电流和电压通过TL494的两个内部误差放大器. 负反馈可稳定电压并实现均流. 为了稳定电路工作并使误差放大器在闭环状态下工作，可以通过调整误差放大器的放大倍数来调整均流精度，但是由于误差放大器的放大倍数有限，电流共享只能大致实现.

在对以上两种方案进行实际分析之后，让我们看一下第三种方案，即使用主从电流均分方法实现多个电源模块的均流输出. 主从方式的当前共享思想是在并行电源系统中，一个模块被人为指定为主模块，直接连接到电流共享总线，其余为从模块. 主模块在电压源模式下工作，以从总线获取电流共享信号. 从模块的误差电压放大器以跟随器的形式连接，并在电流源模式下工作. 由于系统是在统一的误差电压下进行调整的，因此模块的输出电流与误差电压成正比，因此，无论负载电流如何变化，每个模块的电流始终相等. 使用这种均流方法，精度高，控制结构简单，模块之间的连接少，并且易于扩展到多个通道. 缺点是一旦主模块发生故障，整个系统就会瘫痪.

通过对以上三种方案的简要分析，结合开始时提供的设计要求和设计图，我们可以清楚地看到第三种DC-DC模块电源并联电流共享输出设计方法的电路结构为相对简单，并且无需使用软件算法即可直接由硬件实现. 速度快，精度高电源模块dc/dc，控制结构简单，最后选择方案三来实现均流控制.
