144芯光纤交接箱_144芯光缆交接箱用途_288芯光缆交接箱有多大

144芯光缆交接箱批发产品是宁波市品悦通信设备生产，厂家价格实惠/生产各种网络设备批发直销；【品悦质量--带给您看得见的未来，说不尽的精彩】

箱体材质：冷轧板 、不锈钢 、SMC

产品使用区：移动 联通 铁通 电信 广电

常规安装地方：壁挂式 落地式

三网合一光缆交接箱|三网合一交接箱|三网合一光交箱【中国移动通信|中国电信|（容量：144芯、288芯、432芯、576芯、864芯、720芯驻地光网络室外光缆配纤箱|驻地光网络室外光配线/ 分路器箱]

光缆交接箱（144芯、288芯、576芯、1152芯光交箱）

品悦致力于模压SMC（不饱和聚脂玻纤增强材料）光缆交接箱、配线箱及其它通讯设备的生产、研究和开发。

SMC、研发的人才数十人、拥有各种生产机械和检测仪器数十台，年销售额达1亿，具备年产各类smc光缆交接箱80000台/套的生产能力。

我公司开发、研究和生产的GX系列模压SMC144芯、288芯、576芯光缆交接箱...

型号：96芯/144芯/288芯/576芯/720芯/960芯/1152芯/1440芯）专为（中国电信,,CATV广电,中国铁通,中国移动通信打造）

品悦通信设备：位于享有“通信产品生产基地”称号的浙江慈溪，在中国东海之滨、杭州湾南岸沿海经济发达地区的慈溪市观城工业区，有着得天独厚的原材料地理优势，是一家集研发、生产、销售为一体的制造通信设备企业。自创建年以来,品悦不断集力于新产品的开发和研制，凭着雄厚的技术和先进的生产设备、在新产品的开发研制上取得了显着的成果，公司以优良品质，真诚信誉作为生存和发展的根本，并倡导环保，所有产品严格执行Bellcore TA-NWT-001209工业标准，均按照通信行业标准进行生产。昌顺产品品种齐全、工艺精湛、质量上乘、价格合理，是产品的理想选择。客户来自于电信、、移动、联通、电力、铁路等各个领域。的产品与服务得到行业内广大知名客商的首肯。

144芯光缆交接箱是用于FTTX光缆通信网络中光缆端接、分配、调度、光信号分配，主要原料由SMC 专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）

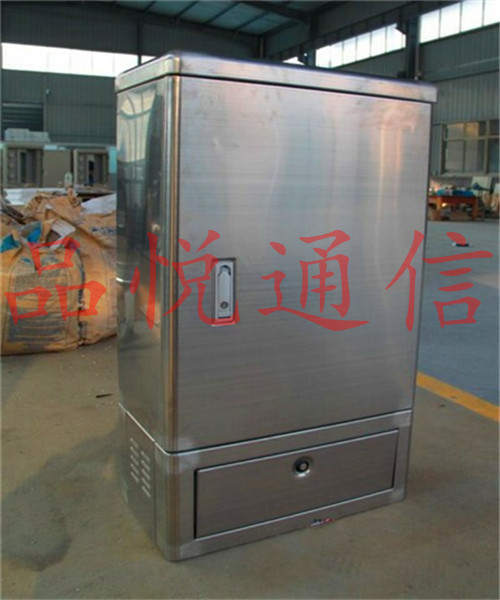

特点：箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘挂线钩，方便用户操作。箱体采用优质不锈钢板作材料，并经电镀、喷塑处理，不仅具有良好的抗腐蚀、耐老化性能，而且箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级达GB4208中IP65级要求。箱体由度玻纤增强聚脂模压成型，具有良好的机械强度和抗腐蚀耐老化特性，而且重量轻。全模块化设计，采用12芯熔接配线一体化模块。可采用飞碟式直熔盘，体积小，直熔容量大。箱体底部高，空间大，便于光缆引入时，有更大的曲率半径，安装操作施工方便。光缆加强芯根据用户需要，也可采用光缆固定罩壳形式，适用于普通和带状光缆。接地方式：箱体共有二层地，一层为保护地，光缆加强芯与保护地相接。另一层为机架地，该两层地之间互不相通，分别通过各自的接地线通向机房大地。

工作条件：

工作温度：-40℃～+60℃

相对湿度：≤95%(+40℃时)

大气压力：70kPa～106kPa

技术要求：

防护等级：IP65

标称工作波长：850nm，1310nm，1550nm。

光纤活动连接器插入损耗：≤0.3 dB。

光纤活动连接器回波损耗：≥45dB(PC型)。

机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。

箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的最外端能承受的垂直压力大于200N。

光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。

光纤弯曲处的曲率半径＞30mm(内控40mm)

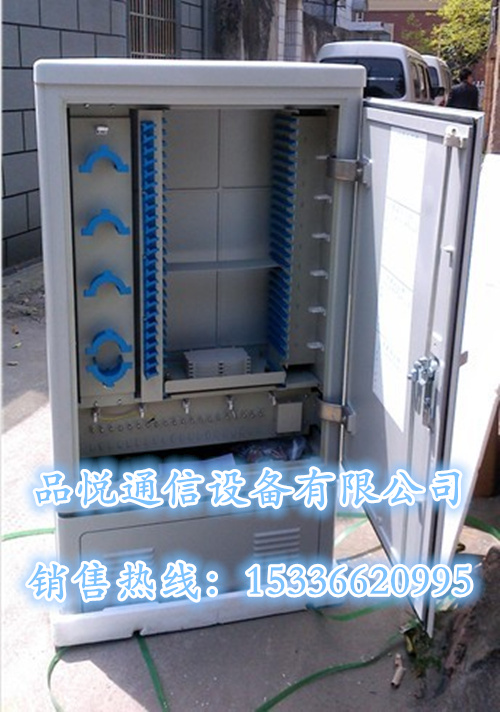

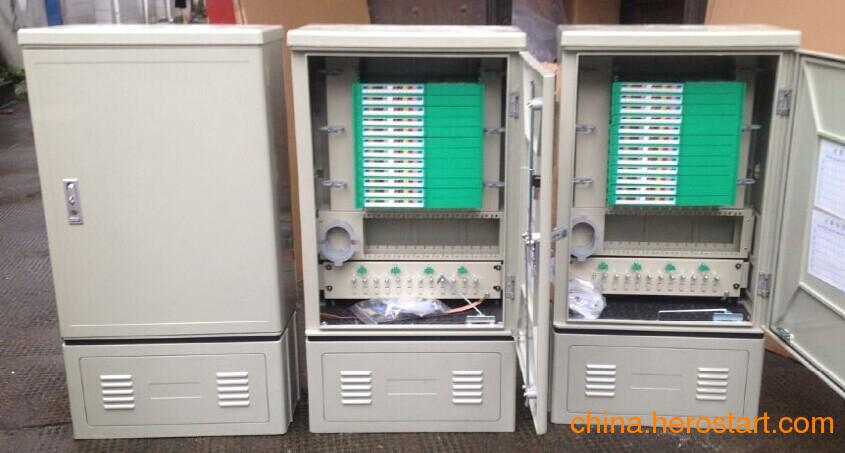

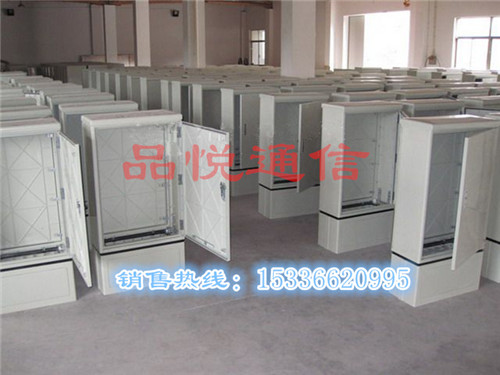

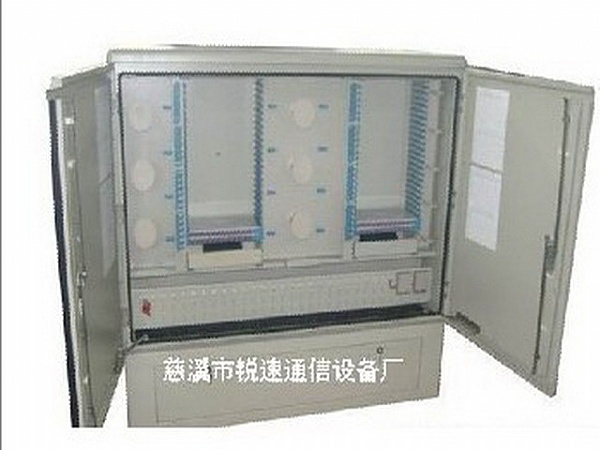

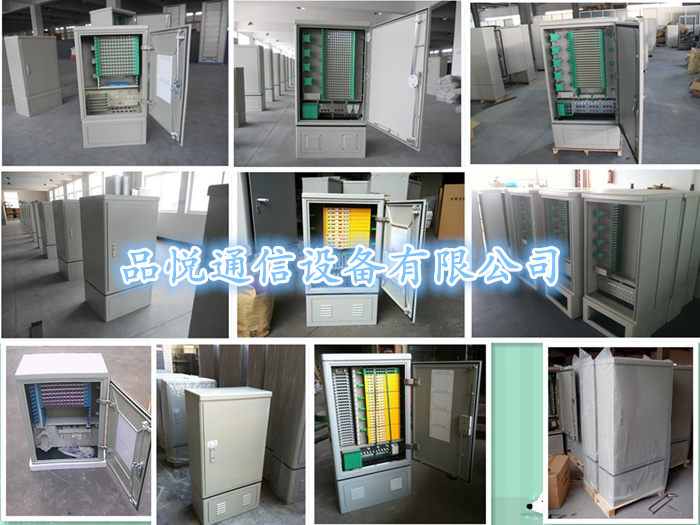

以下图片为144芯光缆交接箱介绍

144芯光 缆 交 接 箱

使用说明书

概述

光缆交接箱主要用于室外光缆的连接、分配和调度。通过光纤活动连接器和双头光纤跳线将光缆与光缆进行灵活的配接。本产品系列提供安全可靠、灵活机动的光纤及光设备线路管理，适用于各种光通信网络，尤其适合于用户光纤入网工程。

安装（可分成水泥基座安装和配套底座安装）：

一、 预制水泥基座：

1. 水泥基座外型尺寸530mm（长）×290 mm（宽）×200（高），地基中心留310mm×170mm×200mm的进线孔。

2. 预埋地脚螺钉，保证地脚螺钉的中心距440mm×180mm。144芯光纤交接箱

3. 将箱体放在水泥基本上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座要保持垂直水平。

4. 在已有是你基座的情况下，用4个M12×100膨胀螺钉固定即可。

二、 配套底座安装：

当配套底座安装时，按图示尺寸用4个M12×100膨胀螺钉固定即可。

调试：

安装好的光缆交接箱要对其进行调试，交接箱活动部分应转动灵活，插拔可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。

特点

1、 本设备全天候防护，外壳采用度防腐蚀特种合成材料，具有隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境的影响。

2、 结构设计合理，箱体采用单面单开门，箱体内布线空间大，方便操作和维护。

3、 充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。

4、 内部光路标识清楚，熔接、盘绕位置明确。

5、 交接箱结构紧凑，安装简便，密封性能极好．

6、 熔纤部分采用一体化熔纤盘，使光缆余纤、尾纤盘绕一体化，方便熔纤操作，且可安装FC、SC适配器。适配器与箱体正面呈30°角，即可保证光纤弯曲半径，又可节省空间，并且避免操作时光束直射人眼。

7、 适用于带状和非带状光缆。

主要技术指标

工作环境

·工作温度：-40℃～+40℃

·贮运温度：-40℃～+60℃

·相对湿度：≤95%（+40℃时）

·大气压力：70Kpa～106Kpa

技术性能指标

·标称工作波长 1310nm 1550nm

·光纤活动连接器插入损耗（包括重复和互换）﹤0.5dB;

·回波损耗：APC型活动连接器≥60dB;UPC型活动连接器≥50dB；PC型活动连接器≥40dB.

·接地装置与箱体金属工件之间绝缘电阻﹥2×104MΩ，试验电质为直流500V。

·耐温性能：在±55℃±2℃环境中放置16小时后，在常态下恢复1小时，性能无影响。

·耐压性能：接地装置由于箱体工作之间耐压大于3000V（DC），1min不击穿，无飞弧。

·防热性能：箱体由特殊材料构成，具有超强隔热性能。

·密封性能：防尘性能：优于GB4208/1P53要求。

防水性能：80Kpa水压，±60°角摆冲水管角度，淋水15min，水珠不能进入箱内。

·箱体静电负荷能力：壳盖≥1000N

侧表面≥500N

门铰链≥300N

·抗冲击能力：使用冲击实验台，在X、Y、Z三个轴向各施加六次

峰值加速度为300m/s2，持续时间为6ms的冲击力，无任何破坏和损伤。

密封条使用寿命：不低于10年。

光纤弯曲半径：光缆光纤在箱内部盘绕时，无论在何处 转弯，其曲率半径﹥40mm。

使用和维护

1、 使用原理图：

2、 光缆从箱体底部进线孔进入光缆交接箱，光缆进入箱体后在距箱体底部50mm处开剥，开剥长度600mm，如图所示：

3、 光缆固定至底部光缆引入单元。

4、 主光缆进入一体化熔接配线单元，在此与尾纤熔接。

5、 一体化熔配单元为抽屉式结构。熔接时将单元抽出，操作完毕后，将单元推进滑槽，推到底时，单元将自动锁定，每个一体化熔接下来配线单元可卡12位FC或SC适配器，同时可熔接12芯光纤。

6、 每个单元盖板上贴有熔接标识记录表。每熔接完一个单元，须作好熔接记录。

7、 光纤线路的连接和调度均通过交叉连接，用双头尾纤在箱体正面实现。双头尾纤选择不同长度系列适应跳线。

注意

1、光缆交接箱用于室外光缆的连接、分配和调度。箱体应安装在坚固牢靠的固定基座上，以便于安装和调度。

2、 光缆余长在箱体内应保持自然弯曲，其曲率半径应大于40毫米。

3、 光缆固定后，将加强芯固定在加强芯柱上，并将其可靠接地。

4、 在操作小直径光纤时应小心，以免刺破皮肤，特别是眼睛部位。

5、在光纤传输光能量时，建议不要直接观看光纤和光纤连接器端面，除非安全能量输出等级已得到保证

其它

包装、存储、运输

本设备的包装、存储、运输严格遵守国标GB3837-83的要求。

包装：

具有防潮、防振措施、所有附件另装盒或袋中再装入木箱，整机用塑袋密封。

存储：

箱子上方不宜放过重物品，库房内空气中酸性、碱性或其它应符

合环保规定的要求，室内温度为-5℃-45℃之间，相对湿度不大于85%的范围内存储。

运输：

本机架可适应各种工具的运输，经包装的产品在运输过程中，要

求环境温度在-40℃-55℃，相对湿度不大于90%，装卸及搬运时应按

包装上刷有的运输作业标志进行，不准将产品倒放、侧放。

售后服务

首先，衷心地感谢您选购我公司的产品，我们将对您做出最完善的售后服务。

1、凡订购我公司的产品，我们均负责运输、安装和调试，培训有关人员的使用和维护，保证开通无误。

2、凡订购我公司的产品，我们均负责终身的维修服务。

3、您的任何反馈意见，我们都在24小时以内给予明确的答复，省内维护人员24小时到现场，省外48小时到现场。

装箱单

一、工作环境：

1.环境温度：-40℃～+60℃

2.相对湿度：40℃时小于95%

3.大气压力：70～106Kpa

二、产品特点

1.采用熔配一体化抽拉式模块，使交接箱容量大，密度高。

2.箱体采用度SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境

3.箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。

4.具有很好的安装性能及防破坏功能。

5.箱体具有安全可靠的光缆固定与接地保护装置。

6.高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)

7.箱高压防护接地与机箱间耐压≥3000V(DC)/1min，不击穿，无飞弧

8.箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

9.机箱的密封防护等级：达到GB4208标准中IP65级

10.阻燃性能：达到GB4609/FV-0级

11.密封性能：达到GB4208/IP53要求

12.负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N

13.最小拉脱力：φ0.4-1.2mm导线分别为24-120N

三、用途

1.光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。

三网合一光缆交接箱介绍

一、概述

光缆交接箱用于实现光纤接入网中主干光缆与配线光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。144芯光纤交接箱

二、主要特点

1.箱体采用度的国际材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能。

2.箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

3.箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。

4.采用12芯熔接配线一体化模块。

5.适合FC、SC、LC、ST光纤适配器的安装。

6.有可靠的光缆固定和接地保护装置。

7.适合于单芯和带状光缆的成端。

8.有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

9.箱体防护等级达到GB/T4208-1993标准中IP65等级要求。

10.美观大方，线条清晰，防腐防水性能好，使用寿命长。

11.光缆交接箱规格：48芯、72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯。

三.功能要求：

1．光缆固定与保护功能

应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2．光缆终接功能

应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3．调线功能

通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4．光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。

5．容量

每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。

三网合一箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求。

二、产品优势：

u有效做到移动、联通、电信三网合一。大大节省了施工空间和施工强度。

u箱体采用冷轧板制成，经静电喷塑处理，美观大方，线条清晰，防腐防水性能好，使用寿命长。

u光分路器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

u采取左右结构和上下结构组合结构的设计，左右两边都有光纤熔接层,而右边上层为光分路器配线层，下层为光纤熔接层。

u在机箱形式及厚度保持一致的情况下，光纤熔接盘最大支持6片，满足施工过程中任意形式的接续。

u各种接头端接方便，安装灵活，用于配线间和设备间光缆的端接、使用和管理。

u门锁采用优质户外防水锁，箱体挂墙安装，具有临时尾纤存储区域，支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等。

三、产品性能：

²连接器插拔耐久性寿命>1000次；

²全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm；

²阻燃：符合GB5169.7实验A要求；

²连接器衰减（插入、互换、重复）≤0.3dB；

²回波损耗:APC型≥60dB，UPC型≥50dB，PC型≥40dB；

²绝缘电阻：≥1000MΩ/500V（直流）；

²耐电压：≥3000V（直流）/1min，不击穿、无飞弧；

接地线截面积：>6mm2，接地处有明显的接地标志；

四、适用范围：

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

、

光纤配线架是用于外线光缆与光通信设备的连接，并且有外线光缆的固定、分纤缓冲、熔接、接地保护以及光纤的分配、组合、调度等功能的现代通信设备。

特点：

可用作大型和小型的光纤总配线架（MDF），光纤中间配线架（IDF）。

对外线光缆、室内光缆和光通信设备的光纤提供终端、熔接和存贮能力。

模块化的设计提供了最大的灵活性，满足当前和未来发展的需求。

各种选件和附件确保与现存光纤设备配合使用。

模块安装在19英寸标准机架上。终端模块采用6位适配器座板，不需工具就能装卸座板和适配器；备有多种芯数的带状和非带状尾缆（符合标准色谱）及各种规格的跳纤。

采用装卸式倾角定位座，操作时避免激光直射人体，使操作平面更接近操作者，方便地对单根光纤进行操作和管理，并且对光纤起保护作用（使跳纤有大约40mm的曲率半径）。

终端模块有48、72和96芯光纤三种容量供选购。终端模块在拉门上有示名牌，可标明光纤去向，便于维护。前面板左边装有铰链，使操作者很容易接近前面板的后面及模块内部。

熔接模块有48和144芯光纤两种容量，其中的熔接托盘为保护光纤熔接接头和存贮富余光纤提供了一种简单而灵巧的结构。熔接托盘内的熔接芯片可根据不同类型熔接方式（非带状光纤热接或冷接，带状光纤热接或冷接）提供，而且容易更换。

终端/熔接模块兼具终端和熔接能力，容量有24、48、72芯三种规格。

为配合用户科学、系统地管理光纤，以及满足技术人员的维护需要，该系统提供了两种基本端接外线光缆方式：架上熔接和离架熔接。架上熔接直接把熔接模块装入GPX-158A型光纤配线架上；离架熔接主要包括光纤引入箱（FEC）和一个GPX-158A型光纤配线架（不含接模块）。

中间配线盘提供机架之间跳纤的悬挂，也可利用中间配线盘存贮少量机架至光通信设备之间的富余跳纤。

GPX-158A型光纤配线架具有组网灵活、完善的光纤管理能力：适用于不同容量系统及配置，并且性能价格比较具竞争力。

机架上可混装本公司生产的数字配线单元（DDF），用在光纤/数字配线架（ODF/DDF）。

机架改进型可采用正面操作，将光缆接入、固定移至机架左侧。

主要性能指标：

使用条件

工作温度：+5℃～+40℃

相对湿度：不大于85％（+30℃时）

大气压力：70～106kpa

光电性能

光纤连接器

光纤连接器损耗不大于0.5dB，它包括介入损耗和互换性、重复性、温度变化等附加损耗，其中介入损耗不大于0.2dB。

回波损耗：UPC型连接器≥50dB

APC型连接器≥60dB

高压防护接地装置

机架高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积大于6mm2。

机架高压防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ/500V（直流电）。

机架高压防护接地装置与机架耐电压不小于3000V（直流电）1min不击穿，无飞弧。

ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

产品介绍1、材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理化学性稳定。

并且材料之间有良好的相容性；全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。

2、箱体颜色：灰色

3、规格：19寸标准安装ODF单元箱

4、机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。

5、安装方式：既可装入配线架机柜，也可壁挂安装。

6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统

★备注：如需特殊规格可根据客户要求定做。

产品分类ODF光纤配线架主要分为12芯、24芯、36芯、48芯、72芯、96芯、144芯

产品结构ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成：

1、 外壳：外壳方便开启，便于安装。

2、 支撑架：内部结构的主体，用于内部结构的支撑；

3、 集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

4、 固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

5、 光纤接头的保护采用热收缩保护管。

产品特点：

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。

2. 工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

3. 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存储和保护功能等。

4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经光缆盘绕架引入分配盒；

5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；

6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。

7. 可适用于FC、SC、LC、ST四种适配器。

8.可适用于带状、束状、非带状光缆。

使用条件

工作温度：-10℃～+40℃

环境温度：－40℃～＋60℃

贮存温度：-25℃～+55℃

相对湿度：≤85%（+30℃）

大气压力：70Kpa～106Kpa。

技术参数

1标准工作波长：850nm、1310nm、1550nm

2介入损耗：≤0.3dB，

3附加损耗变动量不大于0.2dB，

4附加损耗变动量不大于5dB

5回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

6抗电强度：≥3KV(DC)/1min不击穿、无飞弧

7绝缘电阻：≥1000MΩ/500V(DC)

8寿命：≥1000

9收容盘光纤弯曲半径：≥40mm

10光纤活动连接器：插拔500次后：无机械损伤，插针表面无明显划痕

产品功能

1.固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。

2.容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。

3.调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插拔；光路可进行自由调配和测试。

4.存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足最小弯曲半径的要求。

特点及介绍：

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合GB5169.7实验A要求。

二、电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2，接地处有明显的接地标志。

三、优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间最多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

四、应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

室外ONU配线箱采用室外挂墙式结构设计，可用于安装中等容量ONU或IAD设备，配线箱提供配电接口、光缆引入及光纤盘绕、以太网或音频（ADSL）接续管理等综合功能，箱内布线空间宽敞，强弱电走线通道完全隔离，产品设计简洁、美观，适用于XPON户外小容量ONU接入场合使用。

主要功能及技术特点：

箱体采用优质冷轧钢板精制而成，表面采用户外型静电粉末喷塑处理，外形美观大方，耐候性优异，箱门侧面开有百叶窗，内部有防尘网，可以实现良好的通风散热及防尘功能，可适应小容量ONU设备的安装应用全翻边防水结构设计，门板内部有密封条，防水效果好。

具有110配线模块及ZX5.108.430音频配线模块可选，可以综合完成以太网接续、音频及ADSL接续等配线功能。箱内具有更加宽敞的走线空间，走线通道设计合理，强弱电走线完全分开。全正面化操作，ONU安装结构采用2U标准19”安装板加异形设备安装板，可以兼容安装19”ONU和桌面式ONU或IAD。

宁波市品悦通信设备位于中国东海之滨、杭州湾南岸沿海经济发达地区的慈溪市工业园区，地理位置优越，交通便捷，紧靠沪杭甬高速公路，距宁波国际机场 65公里 ，国际集装箱码头60公里，世界第一大桥——杭州湾跨海大桥9公里。

品悦从事现代通信领域物理连接产品研究、开发、生产及销售服务的生产型企业；品悦成立于浙江慈溪，自创建以来，在领导的带领下，经过几年不断努力，由原来的单一通信设备销售，发展成为现在的集生产、销售、科研、技术服务为一体的自主研发型企业。自创建年以来, 品悦不断集力于新产品的开发和研制，凭着雄厚的技术和先进的生产设备、在新产品的开发研制上取得了显著的成果，尤其音频配线系列取得了明显的成就。百尺竿头，需更进一步，品悦正在不断的前进中，不断的完善中。

品悦始终以 “品质、服务”为指导方针，“团结、务实、开拓、创新”为精神，坚持 “ 质量就是生命，服务就是灵魂 ” 的原则，树立 “ 客户在我心中,质量在我手中 ” 的理念，不断追求高品质、高效益、高科技的发展领域，以先进的生产技术和严谨的科学管理来打造一流的产品。

ODF光配系列：光纤配线柜系列、光纤入户产品、线路用产品、光无源器件等通讯产品。

ODN光通信箱体系列：光缆交接箱系列、光缆分光箱系列、光纤分纤盒系列、光缆分纤箱系列、光分路器箱系列、三网合一箱系列、光缆接头盒系列、光缆终端盒系列、ODF单元箱系列、ODF一体化熔纤盘系列、光纤入户信息箱等通讯产品。

FTTH光纤入户接续系列：光纤快速连接器、光纤冷接子、FTTH保护盒、光分路器、碟型光缆、光纤信息面板、综合布线系列、施工工具等通信产品。

铜缆布线系列：MDF总配线架系列、总配线架、报安排、测试排、保安单元、MODF光纤配线架系列、MODF光纤配线架、MODF光纤总配线架、MODF三网合一光纤配线架、DDF数字配线架系列、数字配线架【8-20系统】、弱电综合布线系列、配线架、理线架、跳线架、网络模块、信息面板、模块、音频配线架等通讯产品。

品悦产品已遍布全国二十多个省、市和自治区，产品主要销往中国、西欧、印度、巴基斯坦、、、中东等国家和地区。客户来自于电信、、移动、电力、铁路、卫通、广电等各个领域。

品悦通信以稳定的产品质量、科学的管理，诚实守信、重誉创优。愿与海内外各界朋友真诚合作，携手参与市场竞争，开拓通信设备市场、加快我国通信事业的快速发展。

品悦秉承客户至上,诚信第一的理念,让您在一普得到最满意的服务。 您的满意，是对我们付出最大的肯定，是我们不断前进的最大动力。

诚信品悦，合作到长久！真诚的品悦人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴关系

【品悦通信】产品售后服务

为创造品牌,提高企业知名度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨'的精神,以“最优惠的价格,最周到的服务,最可靠的产品质量'的原则向您郑重承诺：

一,产品质量承诺：

1,产品的制造和检测均有质量记录和检测资料。

2,对产品性能的检测,我们诚请用户亲临对产品进行,全性能检查,待产品被确认合格后再装箱发货。

二,产品价格承诺：

1,为了保证产品的高可靠性和先进性,系统的选材均选用国内或国际优质品牌产品。

2,在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以最优惠的价格提供给贵方。

三,交货期承诺：

产品交货期：尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。

四,品悦售后服务承诺：

1,服务宗旨：快速,果断,准确,周到,彻底

2,服务目标：服务质量赢得用户满意

3,服务效率：保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。

4,服务原则：产品保修期为十二个月,在保修期内供方将免费维修和更换属质量原因造成的损坏,保修期外的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
