篇一：小型局域网组建实验报告

课程实验报告

实验项目名称： 小型局域网组建

学员姓名：

实验地点：计算机实验室实验日期： 2013 年 4 月 28 日

一、实验项目名称

小型局域网组建

二、实验的目的和要求

1.熟练掌握CISCO官方CCNA模拟器—Packet Tracer的使用操作

2.熟练掌握交换机的基本配置方法

3.熟练掌握主机IP属性设置及网络连通性测试方法

4.熟练掌握基于端口的VLAN配置方法

三、实验内容和原理

某单位刚买来了一台CISCO交换机，用于将301的2台主机、302的2台主机以及303的3台主机组建成局域网。为方便以后管理、维护以及防止交换机被人恶意设置密码而导致无法进入IOS进行管理，需要对其进行基本配置及进行口令保护。为了提高网络的性能和安全性，需要将3个教研室的主机配置成3个VLAN。

四、实验环境

1．使用Windows操作系统的计算机

2．计算机安装Packet Tracer软件

五、操作方法和实验步骤

步骤1：按照实验环境，在模拟软件中搭建一个网络拓扑，通过Console口访问交换机。

步骤2：交换机基本配置：配置主机名，配置密码，配置接口工作模式，保存配置。

步骤3：给各主机配置IP属性，使用PING命令测试配置结果。

步骤5：创建VLAN1、VLAN 2、VLAN3，将三个教研室的7台主机分别配置进相应的VLAN，测试配置结果。

六、实验数据记录和处理

１、利用主机０通过Console口访问交换机对交换机进行配置

2、交换机基本配置：配置主机名，配置密码，配置接口工作模式，保存配置。

图1 为交换机配置密码

图2 为交换机各端口配置工作模式

3、给各主机配置IP属性，使用PING命令测试配置结果。

篇二：计算机网络组建局域网实验报告

肇庆学院 计算机学院

计算机网络实验报告

实验名称： 组建局域网

班 级： 11级计算机专科班 学 号： 2011131311 姓 名： 指导教师： 申伟成 绩：完成时间： 2013-12-25

实验五、组建局域网

一、 实验目的

1. 2. 3. 4. 5. 6.

认识集线器、交换机产品的外观和结构，了解接口类型、数量及连接方法； 了解集线器、交换机的工作状态及其指示灯； 掌握组建共享（交换）式局域网的基本连接方法； 掌握网络主机IP协议的安装和IP参数的配置方法； 理解集线器（交换机）在网络中的基本作用； 掌握局域网连通的测试方法（物理层和网络层）。

二、 实验要求

1. 2. 3. 4.

集线器一台，配线架的C组； 交换机（S2126G）一台；

微机四台（带RJ-45网卡和windows XP/2000操作系统，PING命令可用）； 直通网线4根。

三、 实验内容

1. 2. 3. 4. 5.

检查主机中是否安装网卡（从后面板检查）； 确定已正确安装网卡及驱动程序； 检查网线连接；

检查组网设备（集线器、交换机）的端口，规划选择组网所用端口； 用网线连接主机和组网设备，连接到集线器组建共享局域网，连接交换机组建交换局域网；

6. 分配IP地址，配置主机TCP/IP参数；

7. 检查主机之间的连通性，并记录检查结果。

四、 实验过程

1. 从主机后面板，检查主机中是否安装网卡（观察有无 RJ45 插座） ；

2. 主机开机，选择 WINDOWS XP 系统进入； 3. 确定已正确安装网卡及驱动程序。具体操作为：从操作系统桌面——我的电脑——属性

——硬件——设备管理器——网络适配器，查看网卡与网络驱动程序的安装情况，必要时抓取屏幕窗口或对话框截图； 4. 检查网线：主要是目测或用测线器检查网线的连线是否正确连通，同时检查网线的标识

标签；

5. 检查组网设备（集线器、交换机）的端口，根据网络连接原理图规划选择组网所用的设

备端口以及是否使用配线架，并填入下表（端口分配表）中；

6. 根据端口分配表，画出实际组网连接图，该图反映了主机到配线架以及配线架到组网设

备之间的连接关系。共享式局域网与交换式局域网的具体组网连接图如下：

集线器HUB 交换机（上）

共享式局域网连接

交换式局域网连接

连线：用网线连接主机、配线架和组网设备（集线器、交换机）。利用直通线把各台PC机与

集线器（交换机）相连，构成共享式（交换式）局域网。注意主机到配线架、配线架到设备（集线器、交换机）的配线关系；

7. 检查主机到设备的连线是否连接好（物理层检查连通性）。插网线到配线架的接口，屏

幕右下角任务栏的“网络连接标识”会显示出“本地网络已连接”，拔下网线，屏幕右下角任务栏的“网络连接标识”会变成带红的“x”的网络图标，并显示“本地网络连接已断开”；

8. 分配 IP 地址，配置主机 TCP/IP 参数；

9. 配置主机 TCP/IP 参数 从桌面/网上邻居/属性/本地连接（属性）打开本地连接属性配

置对话框（也可用其他方法），找到“Internet 协议（TCP/IP）”组件，单击“属性” ，打开如“TCP/IP 参数配置”对话框。具体完成 TCP/IP 参数配置；

10. 检查主机之间的连通性（网络层检查连通性，用 Ping 命令检查） ，并记录检查结果。

具体操作为：单击“开始”菜单，选择“运行” ，此时打开“运行”对话框； 11. 输入“CMD”命令，单击“确定” ，进入 DOS 命令行窗口，此时可输入 DOS 命令， 具

体命令可查阅相关资料。 如：

Ipconfig 查看本机IP参数

Ping <目标主机IP地址> 检查本机与目标主机的连通性

五、 实验结果

1. 使用 ipconfig 查看本机IP参数

篇三：局域网的组建 实验报告

河北科技师范学院

实 验 报 告

(2012 ~2013年度第 二学期)

信息管理与信息系统

课 程 计 算 机 网 络班级 姓名学号 教师

《计算机网络》 局域网的组建 实验报告

2、修改计算机名：我的电脑（右击）→属性→网络标识→属性，输入计算机名为：xx12010102

3 添加用户和密码：我的电脑→管理→本地用户和组→用户----新用户创建，按顺序给小组每台计算机建

立用户如下（密码与用户名相同）xx12010101 xx12010103xx12010104

步骤三：IP具体设置—本地连接（右击）—属性—TCP/IP协议 ip地址：192.168.1.2 子网掩码：255.255.255.0 默认网关：192.168.1.2

步骤四：测试网络连接 ：1)运行CMD，点击开始运行，输入CMD，使用ping 192.168.1.2

观察网络是否通畅。

2)打开网络邻居，观察工作组计算机是否都能互访。

篇四：局域网组建实验报告

…………………………………………………………………………………

《家庭网络组建实验一》

篇五：局域网组网实训报告

南昌工程学院 局域网组网实训任务书

题 目：局 域 网 组 网 实 训

系 院：信 息 工 程 学 院 专 业：10通信技术（1）班 姓 名：袁 招 斌学 号：2010011871 设 计 地 点：电子信息楼B403 指 导 教 师：杨清

设计起止时间：2012年06月18日 至2012年06月22日

《局域网组网实训》任务书

一、 实习（实训）目的和任务

1.通过实训，使学生对局域网的基础知识、工作原理及发展趋势有一个全面、系统的了解，掌握常用的局域网组网技术和了解有关组网工程的知识；

2.通过实训，使学生能够利用这些知识和技能，掌握计算机网络的日常维护技能； 3、利用掌握的知识，能结合实际情况，合理规划网络建设，制定网络（网站）建设方案，能正确地进行网络设备及系统选型、网络综合布线系统、系统集成和与Internet联网。

二、实习（实训）内容

1、网线制作，网络的硬件连接；2、FTP服务器端软件的使用

3、建设服务器，组建一个小型局域网

三、实习（实训）要求

1、了解网络操作系统基本知识； 2、掌握组网硬件的基本知识； 3、熟悉计算机网络的网络结构；

4、正确的制作网线，进行网络的硬件连接； 5、掌握服务器的设置，能独立组建小型局域网。

四、实习（实训）地点

电子信息楼B403

五、实习（实训）时间安排

2012年6月18日～6月22日

六、实习（实训）组织管理

教学方法：

6月18日第1～2节：讲解相关理论知识、原理图、注意事项

教学实习：

6月18日第3～6节：网线制作、网络硬件连接； 6月19日：FTP服务器的组建；

6月20日～6月22日：小型局域网的组建。

七、实习（实训）成果要求

1、正确的实现网络的硬件连接； 2、实现一个小型局域网的组建 3、递交实训报告 （1）明确的实训任务 （2）局域网组网的过程及步骤

（3）分析组网过程中所遇故障及解决的办法 （4）写出本课程实训的心得体会及建议

八、实习（实训）考核方法

根据出勤率、报告内容和小型局域网的组网实现情况给出成绩。

实训内容：

一、双绞线的的制作：

1．双绞线的分类

（1）按照内部结构分类

双绞线按照内部组成分成屏蔽双绞线和非屏蔽双绞线，如图1-1所示：

图1-1 非屏蔽双绞线（左）和屏蔽双绞线

屏蔽双绞线比非屏蔽双绞线多了一层金属屏蔽网，因此它的抗干扰能力要强一些。对等网的组建 （2）双绞线按传输质量分为1至5类，局域网中常用为3类、4类和5类双绞线。如下：

3类：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE-T。

4类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。

5类：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 2．制作双绞线主要工具

双绞线因为其质地较软，容易施工，很适合于楼宇内部的布线。制作工具简单，主要有下列两种，如图1-2所示：

压线钳：主要用于施工中双绞线按所需切割分段，以及外皮的分离和水晶头的压和； 测线仪：主要用于双绞线制作完成后的连通性测试，看是否符合各种连接要求。

图1-2 双绞线制作主要工具

3．双绞线的制作标准

3类或5类UTP是由8线4对呈螺旋排列、两根导线相互绞在一起，并由坚韧外皮包裹组成。其中8根导线以不同颜分，白橙与橙为一对，用作发送线对（TD+、TD-）；白绿与绿为一对，用作接收线对（RD+、RD-）；白蓝与蓝为一对，白棕与棕为一对，这两对没用，作为预留对。因此国际上有两种制线标准：T568A和T568B。其排线顺序详见下表1-1：

表1-1 双绞线标准

由上表可见，两者的主要区别在于：第1根线和第3根线，以及第2根线和第6根线之间位置的互换。标准中描述的序号按照水晶头中接触点的顺序表示，如图1-3所示：

图1-3 水晶头中接触点排序

4．直通线和交叉线的制作规范以及各自作用

直通双绞线：两端都采用T568B的标准来排线；

交叉双绞线：一端采用T568A标准，另外一端采用T568B标准来排线。 详见图1-4和图1-5所示：

图1-4 直通双绞线

图1-5交叉双绞线

直通双绞线作用：一般用于计算机和集线器（或交换机）的连接；当集线器的级联时，用于集线器的级联端口和其普通端口相连的情况；

交叉双绞线作用：一般用于计算机和计算机的连接（所以通常也叫“双机直连线”）；当集线器的级联时，用于集线器的普通端口和其普通端口相连的情况。

步骤：

篇六：组建局域网实验报告

实验目的：在宿舍组建一个小型局域网

实验器材：网卡的型号：N VDIA nForce 10/100 Mbps Ethernet

Intel ?82567LM Gigabit Network Connection

Broadcom NetLink (TM) Fast Ethernet

Realtek RTL8168C(P)/8111C(P) PCI-E Gigabit Ethernet NIC Broadcom NetLink (TM) Fast Ethernet

Broadcom NetLink (TM) Fast Ethernet

交换机型号：Tanda S108

操作系统：windows XP和 windows 7

连接介质：网线

实验过程：第一次实验（实验失败）

1. 修改TCP/IP协议，这里以XP的操作系统为例

首先在开始菜单的控制面板中找到网络连接，在网络连接的窗口，显现本地连接的图标，右击该图标选择本地连接属性的对话框，更改TCP/IP协议，具体修改的内容如下图：

主要是小组内的给位组员设置自己的IP地址一次设置为：192.168.0.1,192.168.0.2，192.168.

0.3,192.168.0.4,192.168.0.5,192.168.0.6（192.168是内网IP）

所有组员的子网掩码均设置为255.255..255.0（一般情况系统默认的是设置，如此，该子网掩码就无需更改）。

在这里就不用设置网关了，在这种情况下，我们小组开始测试局域网的连通性

1、运行”输入cmd，打开命令提示符，输入命令ipconfig显示本机IP地址

在局域网在局域网内其他机器上运行相同命令也均可以发现IP设置成功。

2、在IP为192..168.0.1的小组成员的机器上检测本机和其他机器的联通情况，打开命令提示符，输入命令ping 192.168.0.2,显示结果如图。

分析结果：要求连接超时，连接失败，其他组员进行同样的实验结果也都一样，请求连接超时，实验失败。

分析失败的可能的原因，并查阅相关资料，一致认为可能是防火墙开启导致，当机器中防火墙开启时，其他机器发送数据接收请求时，该机器的防火墙会阻止数据的接收，从而造成连接超时，连接失败。

改进实验，第二次实验：

1、局域网内小组各成员关闭各自机器的防火墙。

2、3、和上述实验相同，在IP为192.168.0.1的电脑上使用ping命令得到的结

果如下图：

（系统为win7时的截图效果）

其他各台计算机使用该命令得到的结果类似，从图上已经看出局域网内各小组成员机器已经接通。

下面进行局域网内的简单的应用的实验:

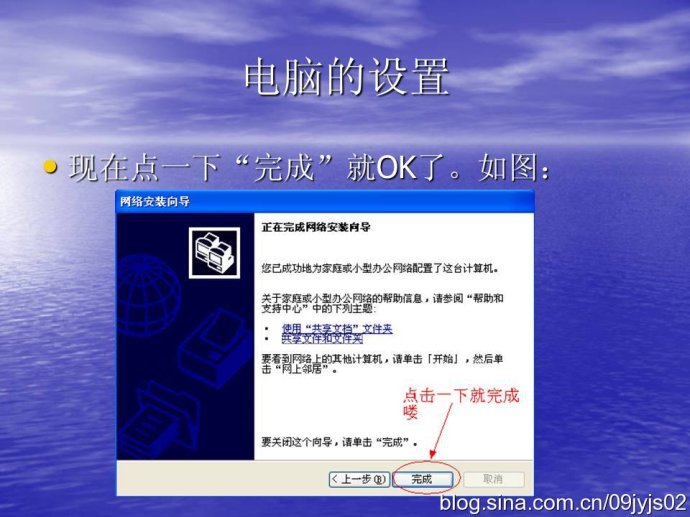

首先在网络连接出口右面的网络任务栏中选择“设置家庭或小型办公网络”，下面以图形的形式给出局域网内一台计算机的这些窗口的设置情况，小组内的其他计算机的设置情况相似，其中，计算机描述栏中各小组成员计算机中天不同内容但是工作组名必须相同，默认一般为“MSHOME”，可不用修改。具体步骤如下图所示：

最后选择完成该向导即可。

此时打开网络邻居即可看到此局域网中其他计算机上的共享文件，具体如下图所示

在未启用文件及打印机共享在网络中观看组内计算机（win7系统中）

篇七：局域网组建实验报告

局域网组建实验报告

一、实验名称：局域网组建与测试

二、实验时间和地点：周二7、8节，6号楼秀山实训楼102室

三、实验目的：

一）网线制作实验目的：网线制作实验主要目的是让学生具备网络架设最基本的动手能力，完成局域网物理上的连接，学会网线的色彩标记和连接方法，学会使用RJ-45插头的使用技巧和网线制作有关工具的使用。通过实验使学生掌握有关两种网线的法：直通线与交叉线。

二）局域网组建实验目的：学会局域网组建的方法和步骤；无线网络测试的方法；路由器设置的方法

四、实验材料：D-Link路由器一个，双绞线2根，水晶头若干，电源插座一个，台式机一台，手机一台，压线钳一把，网线测试仪一个等

五、实验小组及成员：

商务日语Team2

滕伟坤，干一琦，黄优优，傅丽欣，黄敏斓。

六、实验过程及步骤:

一）网线制作实验：

二）局域网组建实验

1. 物理连接

步骤：

2. 路由器设置

步骤：

3. 有线和无线网络测试

步骤：

七、实验收获和体会（150字左右）

本周我们进行了局域网组建的学习。

首先进行的是网线的制作，我们先是在BB平台上看了视频，然后再经过老师的讲解后才开始制作网线的，我一次就成功了。网线制作最重要的是记住线的排列顺序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。这属于比较简单的。

后来的局域网组建就需要全小组的共同努力了。要记住交叉线和直通线的差别，交叉线是连接相同设备的，直通线是连接不同设备的。然后登陆网页激活WiFi就可以了。这里的实验我们有一些失败但是在老师的帮助下我们克服了。

篇八：组建局域网 实验报告

河北科技师范学

院

实 验 报 告

(2012~2013年度第 二 学期)

信息管理与信息系统

课程

计算机网络

班级 姓名 学号

7 教师

《计算机网络组建局域网 实验报告

篇九：局域网的组建实验报告

对等网的组建实验报告

一、实验目的及要求

1．实验目的

熟练实现局域网的组建以及学会划分VLAN。

2．实验任务与要求

1）增加不同Vlan，并进行相应配置；

2）添加不同网段，测试其连通性

二、实验仪器、设备或软件

PC机、Packet.Tracer5.3网络模拟软件

三、实验内容及原理

局部区域网络（Local Area Network）通常简称为“局域网”，缩写为LAN。局域网是结构复杂程度最低的计算机网络。局域网仅是在同一地点上经网络连在一起的一组计算机。局域常挨得很近，它是目前应用最广泛的一类网络。通常将具有如下特征的网络称为局域网：

网络所覆盖的地理范围比较小，通常不超过几十公里，甚至只在一幢建筑或一个房间内;信息的传输速率比较高，其范围自1Mbps 到10Mbps，近来已达到100Mbps; 架设局域网的方法很多，常见的有以下三种：对等网、客户机/服务器网络、无盘工作站网络。对等网的组建

局域网的特性主要由三个要素决定，即拓扑结构、传输介质和介质询问方式。

四、实验步骤（或过程）

1、打开cisco packet tracer 软件，在空白界面中进行操作：在空白处拖入一个交换机，六个终端设备（计算机），并用直通线将其连接起来建立工作组，并填写其IP地址，如图4-1-1、图4-1-2所示：

图4-1-1 创建工作组

2、以某一台计算机终端为标准通过ping命令进行测试，测试其是否与其他几台构成对等网络。

打开命令提示符界面，输入ping 192.168.1.1

ping 192.168.1.2

ping 192.168.1.3

ping 192.168.1.4

ping 192.168.1.5

ping 192.168.1.6

输入后结果如图4-2-1所示：

图4-2-1 pingPC1的IP地址

说明：ping 192.168.1.1发送数据包4，接收数据包4，没有丢失

ping 192.168.1.2发送数据包4，接收数据包4，没有丢失

ping 192.168.1.3 发送数据包4，接收数据包4，没有丢失

ping 192.168.1.4 发送数据包4，接收数据包4，没有丢失

ping 192.168.1.5 发送数据包4，接收数据包4，没有丢失

ping 192.168.1.6 发送数据包4，接收数据包4，没有丢失

即同一网段的六台计算机已经搭建起对等网络平台

3、在交换机中添加VLAN，即vlan111、vlan222，如图4-3-1、图4-3-2所示：

图4-2-1 添加VLANvlan111

图4-2-2 添加VLANvlan222

4、给交换机的各端口分配不同的

vlan

图4-4-1 给端口FastEthernet0/1配置vlan111

图4-4-2 给端口FastEthernet0/2配置vlan111

篇十：实验报告：局域网组建

实验名称：局域网组建

课程名称：计算机网络

：王瑶1002

实验时间：2011.11.24

实验目的：

了解架设局域网的方法

了解局域网的拓扑结构

实验原理：

局部区域网络（Local Area Network）通常简称为“局域网”，缩写

为LAN。局域网是结构复杂程度最低的计算机网络。局域网仅是在同一

地点上经网络连在一起的一组计算机。局域常挨得很近，它是目前

应用最广泛的一类网络。通常将具有如下特征的网络称为局域网：

1.网络所覆盖的地理范围比较小，通常不超过几十公里，甚至只

在一幢建筑或一个房间内;

2.信息的传输速率比较高，其范围自1Mbps 到10Mbps，近来已

达到100Mbps;

架设局域网的方法很多，常见的有以下三种：对等网、客户机/服务

器网络、无盘工作站网络。

局域网的特性主要由三个要素决定，即拓扑结构、传输介质和介质

询问方式。

实验内容：

根据局域网的主要决定三要素，结合实验环境，本次实验主要以星

型的拓扑结构布线，然后用双绞线连接，实现客户端/服务器网络。

实验器材：

服务器一台、客户机四台（也可增加）、交换机一台、网线5根、服

务器（Windows Server 2003）和客户机（Windows XP）系统盘各一张。 实验步骤：

1.局域网布线规划：

结合对本次实验分析，我们采用星型拓扑结构规划本次局域网的

布线方式，网络拓扑图如下：

2.连接设备安装系统：

按照网络拓扑图，将各设备通过双绞线连接，布置好位置后，开

始对客户机与服务器安装系统,将服务器与客户端计算机编号命名。

3.安装和配置TCP/IP协议：

对本次实验的计算机统一设置TCP/IP协议，选用C类IP地址分

配IP地址（IP：200.200.200.X）（子网掩码：255.255.255.0 ）（默认网关：

200.200.200.200）。

4.服务器共享文件测试：

对服务器上指定位置文件进行网络共享，客户机进行访问（通过

网上邻居可实现），测试架设的局域网。

5.客户机共享文件测试：

对客户机上文件进行网络共享，客户机之间进行访问，测试架设

的局域网。

实验结果：

1.物理连接正常，设备运转良好；

2.通过网上邻居测试文件共享正常；

实验心得 ：这次实验中学习到一些以前不曾接触过的知识，如安装网卡、双绞 线的分类及对应的芯线排列、网络连接状态的检测方法等等，这其中有些知识同学们可能理解起来比较困难，但这些知识却有助于我们在日后生活工作中更好的使用计算机网络，如接下来我们即将接触到的更复杂的计算机网络设置：接入因特网。
