产品名称:

集成柜

价格:

电话讨论

类别:

运输周期:

1-3天

交货地点:

浙江慈溪

品牌:

中性

型号:

RS-GPX

供应:

10000̨

户外综合柜|户外柜|户外柜|室外综合柜（室外综合布线柜）FTTN室外柜（FTTN综合布线柜），19英寸室外柜，室外集成柜，室外柜，室外柜，集成配电柜户外光缆交接箱，光电集成室外集成柜，集成柜，标准化室外柜用于基站，用于热交换基站的标准室外机柜，用于通信基站的集成室外机柜，用于室外集成机柜的生产基地！

日升通讯推出的工业风格封闭式自然散热柜. 机柜采用封闭式设计，并根据对流和导热的原理，采用自然散热设计，无需风扇和热交换器即可达到散热的目的. 大，中，小三种型号，可以满足壁挂，立杆，水泥底座等多种安装场景，适应沙漠，严寒，海边等多种气候，具有较强的环境适应性.

节能散热设计: 封闭式机柜使用自然散热，通过机柜的外壁表面实现“零”功耗.

超级静音设计: 全封闭设计不仅提高了设备的可靠性；但隔音效果也很好，平均噪音比业界低10dBA，为选址提供了更大的灵活性.

方便的现场安装: 支持墙，杆和水泥地基的安装方法，现场选择要求低；集成的结构设计，业务设备，MDF，ODF，配电设备，电池，电池的内部集成加热板，增强型散热模块和机柜风扇可方便快捷地就地安装.

良好的防护性能: 支持IP55防护等级和K-45防护指数.

完善的监控和维护: 支持环境温度的实时监控，访问控制，防雷模块和风扇状态，并实现远程报警.

为了适应中国电信，中国移动，中国联通，广播电视网络集成和FTTx的推广，日升通信推出了从（OLT）中心局到用户桌面的FTTH和FTTX光布线网络解决方案. 程序. 产品主要包括MODF光纤主配线架，户外通讯柜，三合一光纤配线架，三合一光缆交接箱，三合一光纤过道箱，ODF光纤配线架，网络柜，光缆分接箱，光分路箱，光纤分接箱，ONU光纤分接箱，光缆分接箱，光缆连接器箱，光缆接线盒，冷端，快速连接器，光纤跳线，配线光缆，皮线光缆，本地布线光缆，无源设备，线路辅助设施等.

符合YD / T 1537-2006“通信系统外部机柜的一般要求”.

工作温度范围: -10℃〜45℃；

储存温度范围: -40℃〜70℃.

工作相对湿度范围: ≤95％（40℃±2℃）；

存储相对湿度范围: ≤95％（40℃±2℃）.

大气压为70〜106kPa.

电压: 220±20％；

频率: 50±2Hz.

当额定电压为+ 24V时，电压变化范围为21〜29V.

当额定电压为-48V时，电压变化范围为-40〜-57V.

6标准配置

机柜参考尺寸

宽度X深度X高度（mm）

905X1085X1940

室外皮线光缆和室内皮线光缆区别_户外光缆交接箱_光缆分纤箱安装

直接通风/换热散热器或相变，空调和制冷

安装19英寸机架，该机架可以安装交流配电单元，防雷单元，传输接口单元，无线设备和其他设备

905X1085X1940

换热散热器或相变，空调制冷

安装19英寸机架，可以配置48V300A电源单元，并为不小于5U的传输设备保留用户空间

905X1085X1940

TEC半导体散热器或相变，空调制冷

可以安装一大组48v500Ah AGM 2V或4组48v150Ah AGM 12V

电池层间距不小于50mm

注意: 1.所有类型的机柜都应划分为用于温度控制的仓库，并应安装不同的温度控制门. 门的尺寸接口应相同. 机柜可以并排安装. 添加底座后的总高度不超过2200mm.

2. 机柜的大小不限于但不超过表中的大小. 同一制造商的各种机柜的尺寸应统一.

3. 机柜内部的空间应预留给设备布线和安装空间，以利于设备散热.

4. 设备配线孔（信号电缆，电源电缆，馈线等）应在机柜之间保留. 组合使用不同制造商和高度的机柜时，应提供较低的接线孔和接线空间.

5. 机柜中的温度控制范围可以根据实际安装设备的需要进行调整.

6. 上述机舱可以根据施工要求与仓库结合使用，也可以单独购买.

7. 报价应分为两种方式: 整体解决方案和单柜扩展方法，以满足各种情况的需要.

室外仓库辅助仓库功能单元的配置

交换单位

（可选）

单相220V，50Hz

三相380V，50Hz

输入: 63A / 3P

输出: 40A / 3P×1，6A / 1P×2，20A / 1P×1，10A / 1P×1（应该能够满足配置的DC单元的需求）

19英寸机柜

系统应具有用于输出警报信号的接口，并同时配置监视单元以实现计算机管理. 可以与中心通信，实现无人值守. 它应具有RS-232，RS-485和RS-4223接口，并提供相应的中文版本的监视软件和通信协议；它可以支持7个警报信号继电器干节点监视功能.

19英寸机柜

室外机房设备仓库功能单元的配置

总容量: 48V200A

整流模块: 48V50A

输入: 1×63A

电池分流器: 2×100A;

一次关闭电源: 1×100A，3×40A（保险丝）

二次断电: 2×32A，4×16A（开路）（更多不受限制）

19英寸机柜

总容量: 48V300A

整流模块: 48V50A

输入: 1×40A / 3P

电池保险丝: 2×200A

一次关机: 2×100A（保险丝），2×63A，2×32A预留2通道63A打开位置

二次断电: 2×32A，2×10A（打开），保留2个63A打开位置（不限数量）

19英寸机柜

注: 1.除尺寸和开关配置外，交直流单元的性能应符合相应技术规范的要求（YD 731-2002通信用高频开关整流器，四川移动“交流电配电箱技术规范要求”）；

2. 防雷单元应符合四川移动《基站电源B类防雷设备技术规范》的要求；

3. 匹配机柜制造商的匹配单元时，应提供内部连接电缆和设备；

4. 交流单元应根据实际直流单元的需求进行配置.

19英寸机架，防护等级IP54

带电池舱的19英寸机架

户外光缆交接箱_室外皮线光缆和室内皮线光缆区别_光缆分纤箱安装

可以安装电池组间距不小于50mm的一组48v500Ah AGM 2V或4组48v150Ah AGM 12V. 防护等级IP54

220V63A

或380V50A

可选

输入: 50A / 3P

输出: 32A / 3P×1，6A / 1P×2，20A / 1P×1，10A / 1P×1

根据电源类型选择单相或三相

输入: 1×63A

电池分流器: 2×100A;

一次关闭电源: 1×100A，3×40A（保险丝）

二次断电: 2×32A，4×16A（开路）（更多不受限制）

输入: 1×40A / 3P

电池保险丝: 2×200A

一次关机: 2×100A（保险丝），2×63A，2×32A预留2通道63A打开位置

二次断电: 2×32A，2×10A（打开），保留2个63A打开位置（不限数量）

您可以通过与中心进行通信来实现无人值守的操作. 它应该具有三个接口: RS-232，RS-485和RS-422，并提供相应的中文版本的监视软件和通信协议；它可以支持7个警报信号继电器干节点监视功能.

机柜底座，机柜中的接地排，内部单元之间的连接器和电缆等

产品名称: ONU集成分动箱

规格型号: -113

I. 产品介绍

-113型光学综合门禁箱是我公司最新开发的FTTX综合门禁箱. 它基于GPON的FTTx宽带接入网络而设计，支持集成的服务接入盒. 它适用于住宅社区和商业建筑集团. 以及用于学校和其他地方的宽带接入的集成服务访问盒. 集成服务访问箱由机柜，MDU主设备，电源插座，带防雷模块的220V交流配电模块，光纤熔接盘，可插入安全单元的接线模块，接地铜排和SC适配器组成（商业建筑综合服务访问框）组成.

经涂层处理的金属结构件的表面涂层应牢固，外观颜色应均匀，光滑，光滑，漆膜应牢固附着，且外观优雅. 电源模块配有防雷装置，空气开关，三位置插头排，强电流线配有金属软管. 布局合理，安全. 中间是标准的1U. 右侧为接线区，方便操作和维护；焊接和接线分开. 箱体由强度高的钣金材料制成；内置光纤绕线环，方便光纤绕线，方便用户预留合适的冗余光纤长度；与上下电缆入口兼容；可靠的电缆固定和接地装置；各路光纤线的丝印标记是否清晰；适配器的端面与前表面成30度角，便于拔出光纤，同时可以有效地保护操作者免受激光眼灼伤. YD / T 988-2008的行业标准要求；可以安装一个ONU设备，语音模块和数据模块.

1. 常压，500VDC电压，绝缘电阻≥1000MΩ；

2. 机箱的高压保护可以承受3000VDC的电压达1分钟，而不会击穿或产生电弧；

3. 阻燃性能满足GB4609 FV-0和GB / 5169.7-85中测试A的要求；

4. 技术质量等级符合ISO / IEC11801五个标准的要求；

5. 使用环境温度－20℃〜＋ 55℃；

6. 使用环境湿度≤95％（30℃）；

7. 使用大气压70〜106KPa;

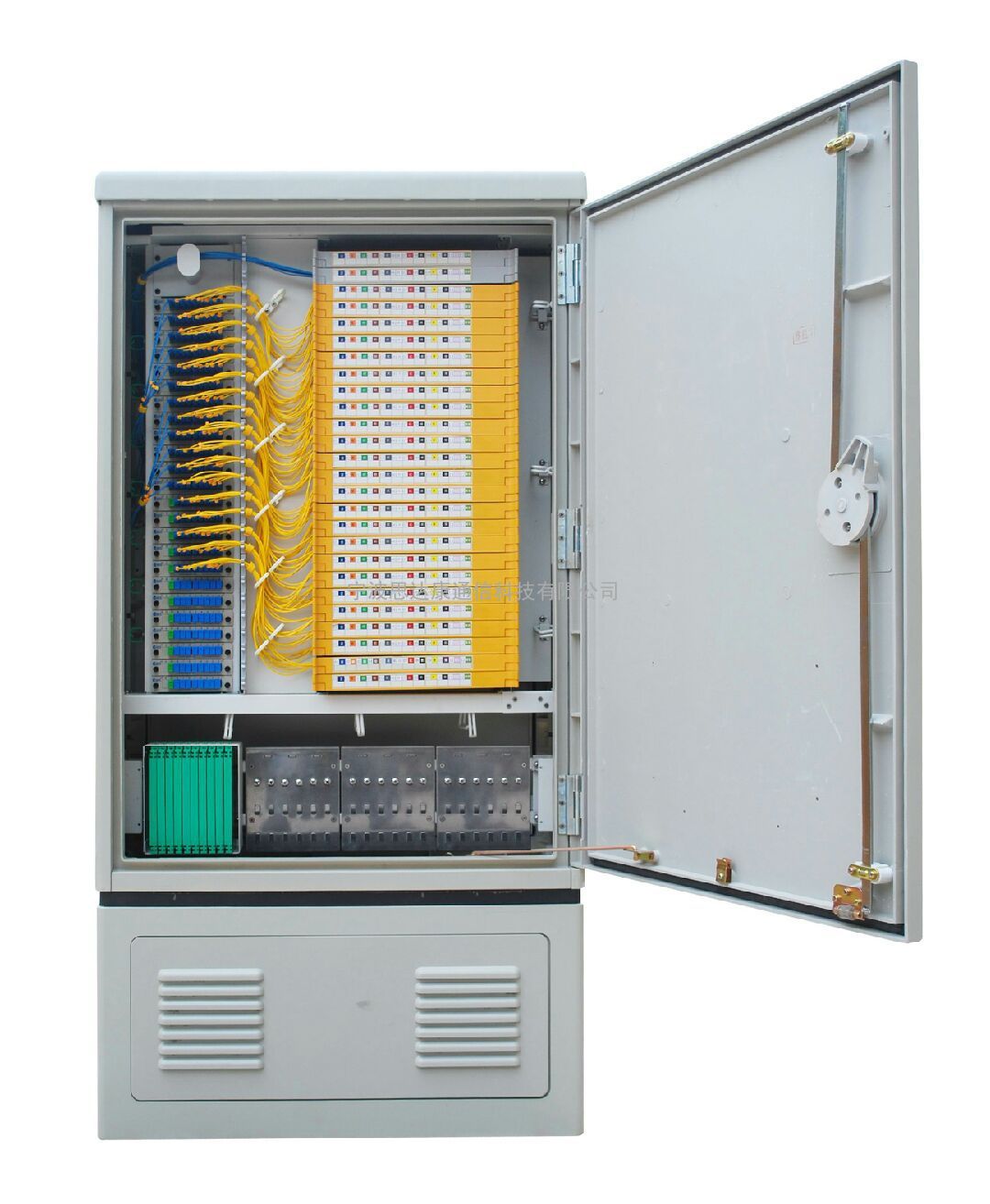

1. 机柜的外观请参见图1. 如果根据客户的不同需求进行丝网印刷，则将指定合同.

图1 ONU设备箱的外观

2. 有关机柜的内部布局，请参见图2.

图2集成分动箱的内部布局

五，机柜安装

1. 如图3所示，使用锤钻在要安装的墙上钻一个固定孔. 在图中，检修盒的外部尺寸为600×800，四个Ф6孔为固定孔的位置. 使用包装盒随附的塑料膨胀塞和自攻螺钉进行安装.

2. 首先在4个固定孔中插入4个塑料塞，然后将检修盒固定到墙上，然后使用十字螺丝刀拧紧自攻螺钉，将检修盒固定到墙上. 安装时，请注意不要将墙上的灰尘散布到机柜中.

3. 安装方法如图3所示.

图3安装孔的位置

1）如图4所示，安装ONU设备时，压板的位置如左图所示. ONU设备是标准的1U设备，尺寸为485 * 280 * 44.5mm. 标准机架结构设置在分动箱内，安装灵活稳定.

4个ONU设备安装图

2）如图5所示（由SC / PC适配器指示），将ONU设备的尾纤正确缠绕在光纤缠绕环上，然后插入适配器.

3）强电线从顶部进入，并与弱电流线隔离. 中继光缆进入交叉接线盒后，通过光纤融合盘与ONU设备相连. ONU设备提供的语音信号和数据信号采用压接的方式连接到语音模块和数据模块.

输入光纤/电缆从底部（或顶部）ф30孔进入，将光缆固定好保护装置后，将光纤剥去并清洗，剥去的尾纤焊接好后，将熔接保护套卡入插入融合盘支架和尾纤适配器. ONU设备的光输入（即INPUT），因此光信号由分路器输入.

1. 光缆引入和融合操作

室外皮线光缆和室内皮线光缆区别_户外光缆交接箱_光缆分纤箱安装

清洁光缆，剥去电缆护套，剥去电缆的长度: L = 2米+从电缆的剥皮位置到熔接点的距离（取决于实际情况），铠装层预留60mm，中央增强芯预留40mm，光缆可以使用上/下电缆入口. 图6显示了下部电缆引入方法的盘绕光纤和光纤路径. 用保护套覆盖裸光纤. 用绝缘胶带包裹光缆，然后将其从相应的电缆中取出，放入电缆孔并放入包装盒中，使用随附的软管夹将光缆的铠装层锁定在光缆引入单元上，并插入中央加强筋将芯子插入钢芯锁紧杆并用螺钉将其固定，然后将裸光纤缠绕在光纤环上. 剥开并与尾纤焊接在一起，然后将熔断保护套夹紧到熔断保护套固定座中.

1. 剥开光纤/光缆时，请注意安全，以防止玻璃纤维灼伤皮肤并溅入眼睛.

2. 组装和接线后，请仔细检查集成检修盒，适配器是否连接错误和其他现象.

3. 清洁包装盒内剩余的线，胶带等.

4. 人员离开时，请锁.
