[摘要]SECTION、GMT软件是两款非常实用、功能强大的地质制图辅助系统。它们是在MAPGIS67的基础上经二次开发研发形成的免费制图软件，它们丰富了MAPGIS内容，简化了操作步骤，极大地提高了工作效率，在地质制图中有着广泛的应用。

[关键词]SECTION GMT 化探制图

[中图分类号] P623.6 [文献码] B [文章编号] 1000-405X（2014）-4-133-1

1前言

SECTION软件是2008年由童茜辉、张运香编写，在MAPGIS67基础上开发的软件，目前最新版本为SECTIONV4.4，GMT软件是由廖绍平编写，目前最新版本为GMT3.0。这两款软件通过百度搜索或在地信网、华夏土地网可下载最新版本。

2两款软件在地质制图中的应用

SECTION 、GMT两款软件功能丰富，笔者仅对软件中的部分特色功能进行叙述，不足之处还请各位地质同仁补充、指正。

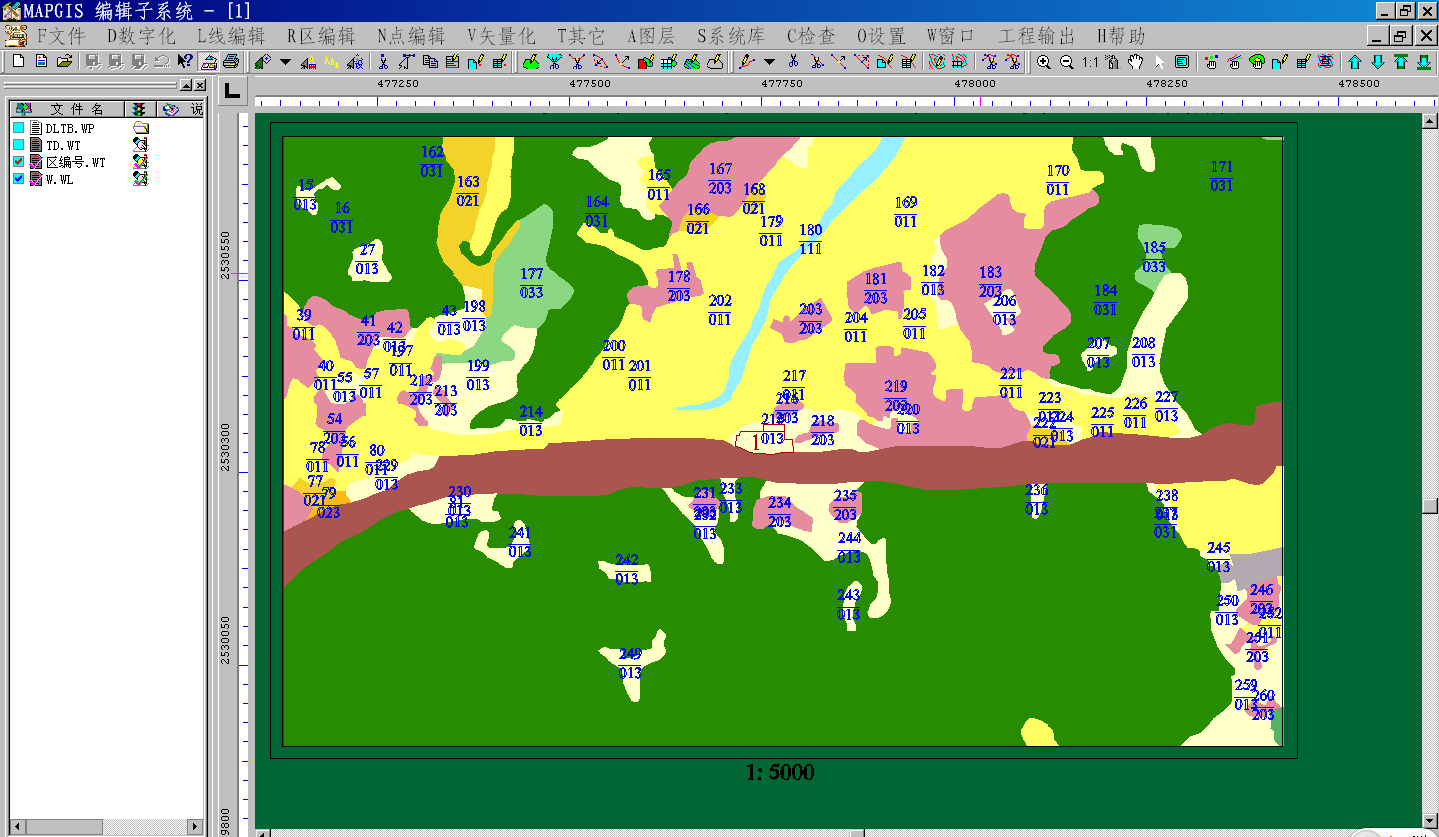

2.1地表采样平面图制作

使用软件SECTION，操作基本流程如下：

（1）先把需要做采样平面图的区域画线圈出，之后利用SECTION【1辅助功具】→【裁剪工具】→【选线裁剪】，原比例尺填写裁剪的原图的比例尺，新比例尺一般填写1：2000或1：1000，根据需要可以自行调整，勾选生成图框，点确定，就可以生成图框及采样平面图中需要添加的一些地质内容。

（2）填写SECTION自带的平面工程投影表格，按照表上内容、格式填写完整之后，使用【1辅助功具―平面工程投影―平面工程投影EXCEL】就可以生成工程及样品的位置投影图。

（3）利用SECTION【1辅助功具―EXCEL功能―EXCEL―MAPGIS】，将样品分析结果表粘至合适位置，并根据样品分析结果，圈连出矿化带、矿（化）体。

（4）制作图例、图签，即可完成地表采样平面图。

2.2化探数据处理及相关图件制作

2.2.1化探数据处理及异常图制作

使用软件：SECTION，操作流程如下所述：

（1）用SECTION软件自带的化探数据处理表格，将元素分析数据粘贴进去，点击计算，即可计算出各个元素的异常下限及其他一些参数。

（2）对原始数据根据探数据处理表格统计出的元素含量在各个区间的频数，使用【2辅助功具―专题辅助―直方图】功能，做出元素分布直方图，对比对数数据和原始数据做出的直方图，看那组数据更符合正态分布，就使用那组数据计算出的异常下限。

（3）使用计算出的异常下限，采用其1倍、2倍、4倍值作为外、中、内带的值，使用SECTION【1辅助功具―高程数据网格化】，生成GRD文件，之后利用SECTION【1辅助功具―绘制等值线】，将GRD文件装入，将等值线层设为异常下限的1倍、2倍、4倍值，即可生成等值线图。之后对异常的外、中、内带按规范要求填充渐变的颜色即可形成元素异常图。

（4）对于初步圈定出的元素异常图，根据工作区地质条件，对确定的异常下限进行适当调整。确定出适合工作区的异常下限值。mapgis67再根据c步骤做出最终的元素异常图。

2.2.2土壤测量（规则网）点位设计

使用软件：SECTION，操作流程如下：

（1）先在工作布置图上画出土壤测量范围，确定出基点位置，基点其实就是设计的某条测线上某个采样点的位置。根据网度事先在测量范围内放置一个基点。

（2）利用SECTION【2辅助功具―专题辅助―土壤样自动编号】，按照提示，选择基点→选择土壤测量线，之后填写完整弹出的表格，就可以做出土壤测量设计点位图。然后根据异常分布特征按3-5%比例布设重复样，就可以完成土壤测量样品布设工作。

2.2.3水系沉积物样自动编号

利用SECTION【2辅助功具】―专题辅助―水系沉积物自动编号】，按提示填写完整弹出的表格，既可以对水系沉积物样的自动标注。
