矿用漏泄同轴电缆_漏泄波导的优点_漏泄同轴电缆的作用

矿用漏缆主要用于煤矿矿道、铁矿矿道以及其它矿山地下工作面特殊场合。由于煤矿坑道、铁矿矿道这些特殊场合，地面上的信号无法穿透，不能覆盖。矿用漏泄同轴电缆这就需要建立特殊的发射、传输通信系统，该系统由发射机、矿用漏缆及天线组成。其工作原理是发射机发射射频信号，通过矿用漏缆将信号传输出去。

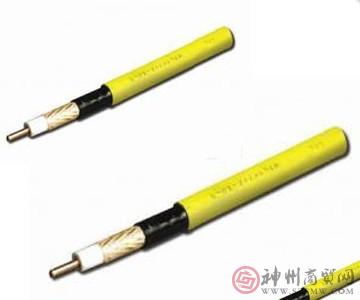

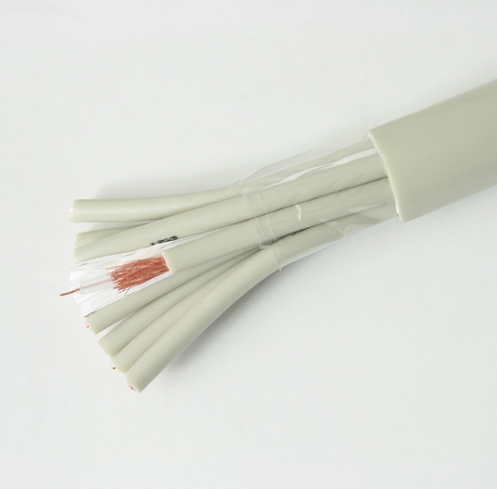

焦作铁路电缆厂根据以上产品性能要求，研制出了75Ω、50Ω系列矿用漏缆。矿用漏泄同轴电缆该电缆绝缘采用物理发泡聚乙烯绝缘，保证了射频信号在传输过程中具有低损耗、低驻波比特点，矿用漏缆结构包括外护套、外导体、高物理发泡聚乙烯绝缘、内导体；在内导体外包覆有物理发泡聚乙烯绝缘层，在物理发泡聚乙烯绝缘层外包覆有铜管外导体或铜丝编织外导体，在铜管外导体上开有槽孔，在铜管外导体或编织外导体外部设置有护套，使射频信号在传输过程中能按规定要求向空间辐射，电缆具有天线功能外护套采用具有阻燃性能的聚乙烯护套及阻燃聚乙烯护套料，满足电缆用于煤矿坑道、苛刻的阻燃性能，同时由于高物理发泡聚乙烯绝缘的采用，使电缆具有良好的防水、防潮性能，高抗压、高抗张强度。

矿用漏缆技术标准、型号规格及要求。

1.技术标准

▲GB/T15285-1994漏泄同轴总规范 ▲企业产品技术规格书

2.型号规格

安标编号产品名称 产品型号有效日期

MIA110544煤矿用铜丝编织外导体漏泄同轴电缆MSLYFYVZ-75-92016-7-8

MIA110544煤矿用铜丝编织外导体漏泄同轴电缆MSLYFYVZ-50-102016-7-8

MIA110544煤矿用铜丝编织外导体漏泄同轴电缆MSLYFYVZ-75-102016-7-8

MIA110544煤矿用铜丝编织外导体漏泄同轴电缆MSLYFYVZ-50-92016-7-8

MIA110543煤矿用铜带纵包外导体漏泄同轴电缆MSLYWYZ-50-322016-7-8

MIA110543煤矿用铜带纵包外导体漏泄同轴电缆MSLYWYZ-50-222016-7-8

MIA110543煤矿用铜带纵包外导体漏泄同轴电缆MSLYWYZ-50-122016-7-8

MIA110542煤矿用铜丝编织外导体漏泄同轴电缆MSLYFVZ-50-102016-7-8

MIA110542煤矿用铜丝编织外导体漏泄同轴电缆MSLYFVZ-50-92016-7-8

MIA110542煤矿用铜丝编织外导体漏泄同轴电缆MSLYFVZ-75-102016-7-8

MIA110542煤矿用铜丝编织外导体漏泄同轴电缆MSLYFVZ-75-92016-7-8

MIA110541煤矿用皱纹铜管外导体漏泄同轴电缆MSLYAYZ-50-122016-7-8

MIA110541煤矿用皱纹铜管外导体漏泄同轴电缆MSLYAYZ-50-222016-7-8

3.适用频率：

150MHz450MHz900MHz1800MHz1900MHz2200MHz2400MHz

4.结构特点：

（1）绝缘采用聚乙烯高物理发泡。

（2）耦合型漏缆外导体采用铜带成型、焊接、扎纹洗槽。

（3）辐射型漏缆采用外导体铜带冲槽，轧纹，纵包。

(4)编织外导体采用多股铜丝稀疏编织

5.优点：

使用频率宽，场强辐射均匀稳定，高抗压，高抗张强度，免充气维护，弯曲半径小.

6.适用范围：

用于通信天线难以发挥作用的区域，特别是在移动通信系统分立天线无法提供足够的覆盖场强的区域，如：煤矿矿道、铁矿矿道等环境。

7.主要参数（可查阅焦作铁路电缆厂矿用漏泄同轴电缆产品样本或电话咨询13069421370）

（1）结构尺寸（内导体、绝缘、外导体、护套）

（2）衰减和耦合特性（20℃衰减常数、耦合损耗）

（3）电压驻波比（工作频带）

（4）工程使用数据（电容、特性阻抗、速比、最小绝缘电阻、最小弯曲半径、使用储存温度）

根据用户的要求，焦作铁路电缆厂可以提供聚乙烯护套，还可以提供低烟、无卤、阻燃和防火型护套，以提高电缆的安全和防火性能，另外还可以生产自承式煤矿用漏泄同轴电缆。
