在系统中，如果是在或者是匡进中一般会使用到漏泄同轴电缆。今天小编就和你聊聊在中使用漏泄同轴电缆的好处：

横向电磁波通过同轴电缆从发射端传至电缆的另一端。当电缆外导体完全封闭时，电缆传输 的信号与外界是完全屏蔽的，电缆外没有电磁场，或者说，测量不到有电磁辐射。同样地， 外界的电磁场也不会对电缆内的信号造成影响。

然而通过同轴电缆外导体上所开的槽孔，电缆内传输的一部分电磁能量发送至外界环境。同 样，外界能量也能传入电缆内部。外导体上的槽孔使电缆内部电磁场和外界电波之间产生耦合。具体的耦合机制取决于槽孔的排列形式。

漏泄同轴电缆的一个典型例子是编织外导体同轴电缆。绝大部分能量以内部波的形式在电缆中传输， 但在外导体覆盖不好的位置点上，就会产生表面波，沿着电缆正向或逆向向外传播，且相互 影响。

通信信号的质量通常因为电缆外界电波电平波动情况不同而相差很大。电缆敷设方式 和敷设环境对电缆辐射效果也有影响。大部分内还有各种各样金属导体，比如沿两侧墙 面安装的电力电缆、铁轨、水管等等，这些导体将彻底改变电磁场的特性。

漏泄同轴电缆电性能的主要指标有纵向衰减常数和耦合损耗。

01

纵向衰减

衰减常数是考核电磁波在电缆内部所传输能量损失的最要特性。

普通同轴电缆内部的信号在一定频率下，随传输距离而变弱。衰减性能主要取决于绝缘层的 类型及电缆的大小。

而对于漏泄同轴电缆来说，周边环境也会影响衰减性能，因为电缆内部少部分能量在外导体附近的外 界环境中传播。因此衰减性能也受制于外导体槽孔的排列方式。

02

耦合损耗

耦合损耗描述的是电缆外部因耦合产生且被外界天线接收能量大小的指标，它定义为：特定 距离下，被外界天线接收的能量与电缆中传输的能量之比。由于影响是相互的，也可用类似 的方法分析信号从外界天线向电缆内的传输。

耦合损耗受电缆槽孔形式及内，辐射越强意味 着耦合损耗越低。根据信号与外界的耦合机制不同，主要分有下三种漏缆：

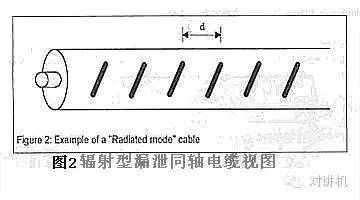

•辐射型（RMC）

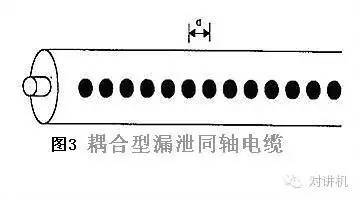

•耦合型（CMC）

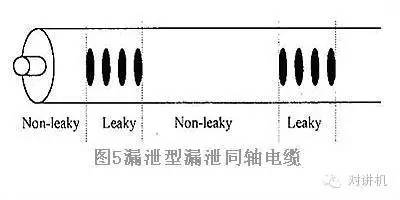

•泄漏型（LSC）

未完待续......

长按识别各类二维码

行业的第一款APP

搜狐微店

兴趣部落

订阅号

服务号

微店

数字推荐

采用先进的数字语音编码技术，拥有比模拟产品更丰富的功能和优势应用，同时数模两用突出高性价比特点！

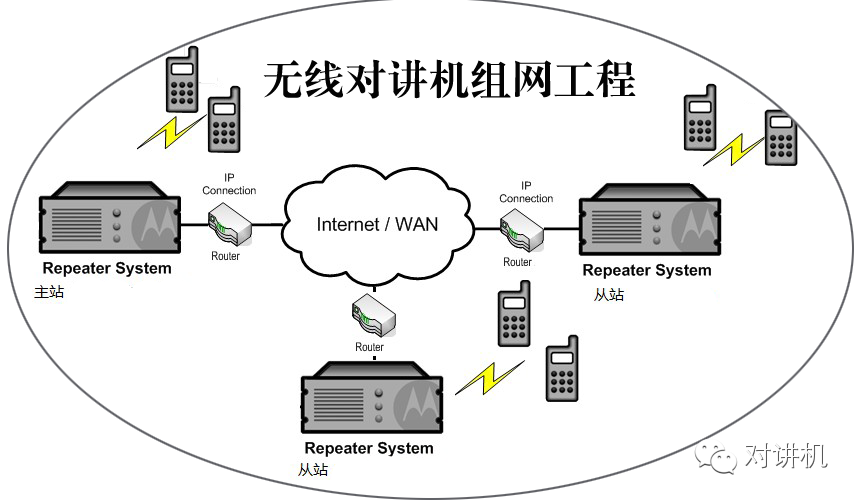

华安捷讯公司承接以下业务销售维修工程组网出租以旧换购新机
