监控安全线SYV-75-2

SYV同轴电缆简介:

1. 视频同轴电缆采用GB / T14864-1993标准，广泛用于通讯，广播，计算机等领域. 视频同轴电缆产品特性: 视频同轴电缆的传输性能和机械性能稳定；均匀阻抗抗干扰能力强. 视频同轴电缆产品结构清单: SYWV

（物理泡沫）SYV（聚乙烯绝缘）SYF，SYFF（氟塑料绝缘和护套）

2，视频同轴电缆规格型号内导体mm绝缘外径mm成品外径mm SYwV50-2 1x0.68 2.2 4 SYwV50-3 1x0.9 2.95 5.8 SYwV50-5 1x1.4 4.8 7.9 SYwV50-9 7x0. 95 9 12.2 SYV50-12 7x1.15 11.5 15

SYwV50-7 7x0.75 7.25 11 SYV50-15 7X1.54 15 19 SYV50-17 19X1.04 17.3 22 SYV75-3 7X0.17 3 5 SYV75-4 1X0.59 4.8 6 SYV75-5 1X0.75 5.7 7.9 SYV75-7 1X1.15 7.25 10.3 SYV75-9

1X1.37 9 12.2 SYV75-12 7X0.63 11.5 15

产品结构:

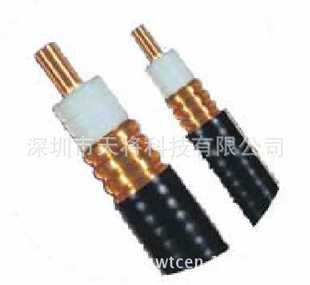

RF同轴电缆是指具有两个同心导体的电缆，并且导体和屏蔽层共享同一根轴. 射频同轴电缆绝缘材料

它由实心射击聚乙烯绝缘铜线导体组成. 内绝缘材料的外面是另一层环形导体，即外导体. 外导体用铜带成型，焊接和压花；或采用铝管结构;或使用编织结构，然后将整个电缆用聚氯乙烯材料的护套包裹.

产品分类:

目前，常见的射频同轴电缆有两种: 50Ω和75Ω射频同轴电缆.

CATV网络中经常使用特征阻抗为75Ω的RF同轴电缆，因此被称为CATV电缆，其传输带宽可以达到1GHz. 目前，常用的CATV电缆的传输带宽为750MHz.

特征阻抗为50Ω的RF同轴电缆主要用于传输带宽为1〜20MHz的基带信号，

一般特性阻抗为50Ω的细同轴电缆的传输距离为180米，粗同轴电缆可以达到1000米.

RF同轴电缆的名称与其结构有关. RF同轴电缆也是局域网中最常见的传输介质之一. 用于传输信息的一对导体是由一层包裹在内部导体（细芯）上的圆柱形外部导体制成，两个导体之间用绝缘材料绝缘

选定后，外部导体的中心与中心轴芯线在同一轴上，因此称为RF同轴电缆. 之所以设计射频同轴电缆，是为了防止异常电磁干扰信号的传输.

射频同轴电缆根据其直径可分为粗射频同轴电缆和细射频同轴电缆. 粗电缆适用于相对较大的局域网. 标准距离长，可靠性高. 由于在安装过程中无需剪裁电缆，因此可以根据需要灵活调整计算机的网络访问位置.

但是粗电缆网络必须与电缆一起安装，这很难安装，因此总体成本很高. 相反，细电缆的安装相对简单且成本较低，但是由于电缆在安装过程中被切断，因此两端必须配备基本网络连接器（BNC），然后将其连接到两端T型连接器的两端，因此在有很多连接器p>

时很容易生产

隐患少，这是当前正在运行的以太网中最常见的故障之一.

粗电缆和细电缆都是总线拓扑结构，也就是说1 2射频同轴电缆，多台机器连接到一根电缆. 此拓扑适用于机器密集型环境，但是当触点发生故障时，故障将影响串联连接. 所有机器都在整条电缆上. 故障诊断和修复非常麻烦，因此将逐渐无法显示

更换屏蔽双绞线或光缆.

产品技术参数

（1）同轴电缆的特性阻抗同轴电缆的平均特性阻抗为50±2Ω，沿着单根同轴电缆的阻抗的周期性变化为正弦波，中心的平均值为± 3Ω，其长度小于2米. （2）同轴电缆的衰减通常是指500米长的电缆段的衰减值. 使用10MHz正弦波时

测量时，其值不超过8.5db（17db / km）；当使用5MHz正弦波进行测量时，其值不超过6.0db（12db / km）. （3）同轴电缆的传播速度所需的传播速度为0.77C（C为光速）. （4）同轴电缆的直流回路电阻电缆的中心导向器

主体的电阻和屏蔽的电阻之和不超过10毫欧/米（在20°C下测量）. 同轴电缆是指具有两个同心导体的电缆，并且导体和屏蔽层共享同一根轴. 它是计算机网络中广泛使用的另一根电线. 因为它在主线之外

包裹绝缘材料，绝缘材料外面有一层网状编织屏蔽金属线，可以很好地阻挡外界电磁干扰，提高通信质量.

RF同轴电缆的优点在于，它可以在没有中继器的情况下支持相对长的线路上的高带宽通信，其缺点也很明显: 首先，它的尺寸很大，细电缆的直径为3/8英寸厚，在电缆通道中占用大量空间；第二个原因是它无法承受缠结，压力和剧烈弯曲，这些都会

损坏电缆结构并防止信号传输；最后是高成本，双绞线可以克服所有这些缺点，因此在当前的局域网环境中，它基本上已经基于双绞线的以太网物理层，被规范取代.

1. 签署产品质量保证书1 2射频同轴电缆，承诺不合格的产品将永远不会出厂.

2. 两年内进行产品质量跟踪服务，并将客户服务记录在档案中长达20年.

3. 确实，由于产品质量问题，我们公司将保证，退货，更换并满足客户要求.

公司名称: 天津电缆总厂橡塑电缆厂
