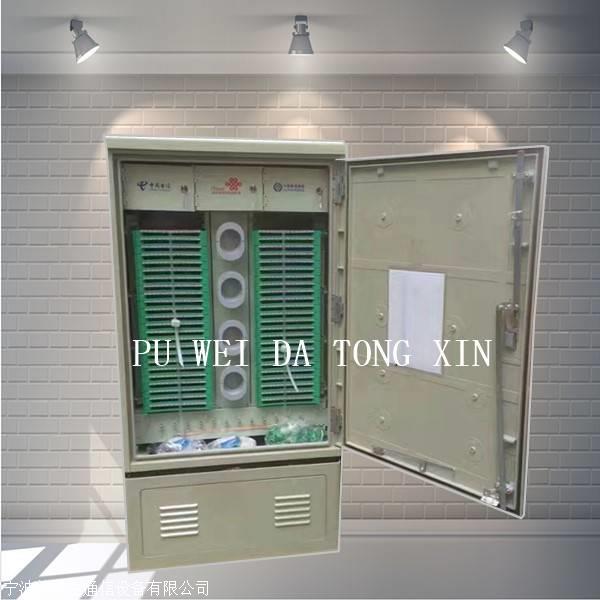

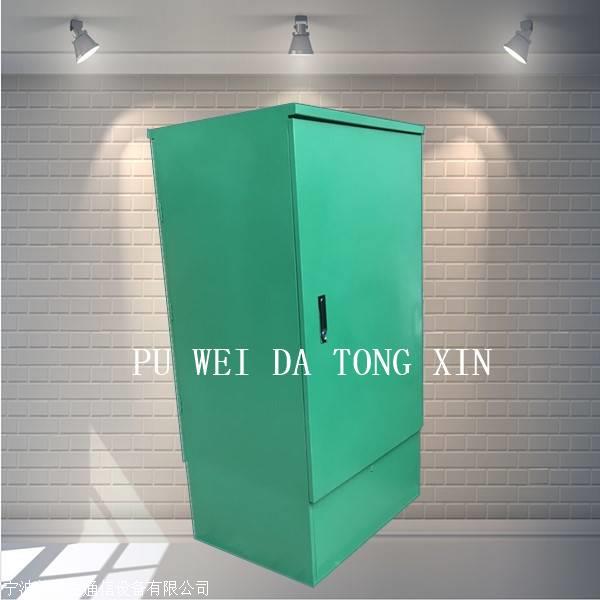

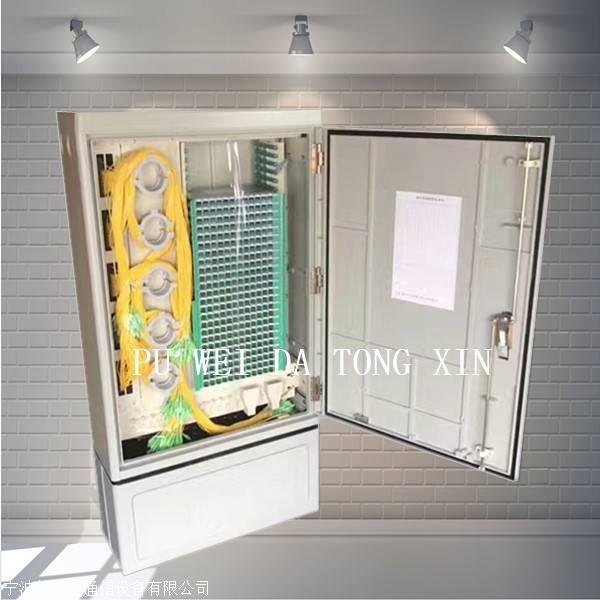

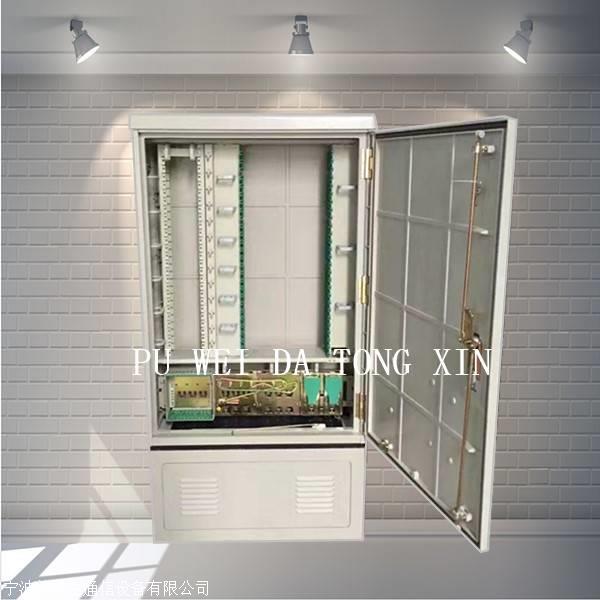

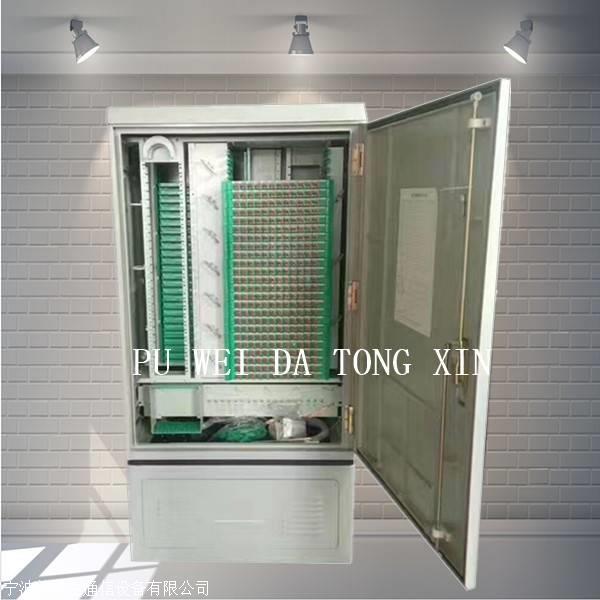

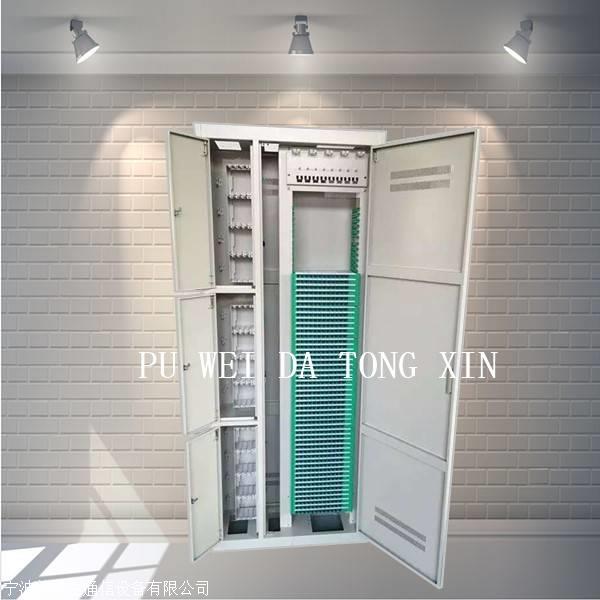

144芯光缆交接箱的图形说明

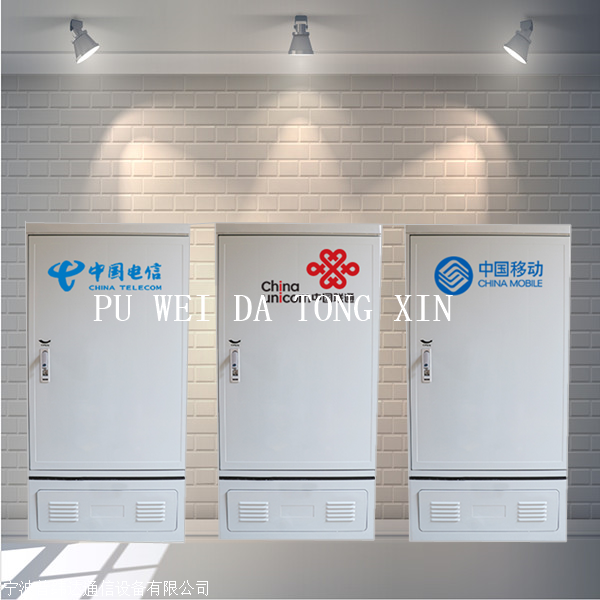

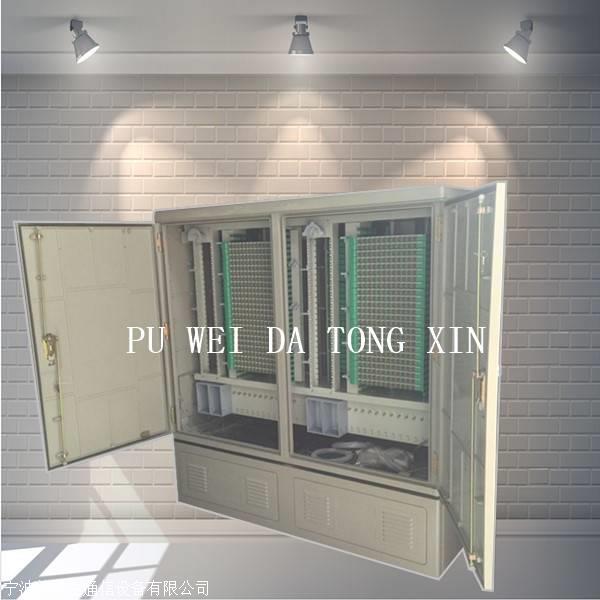

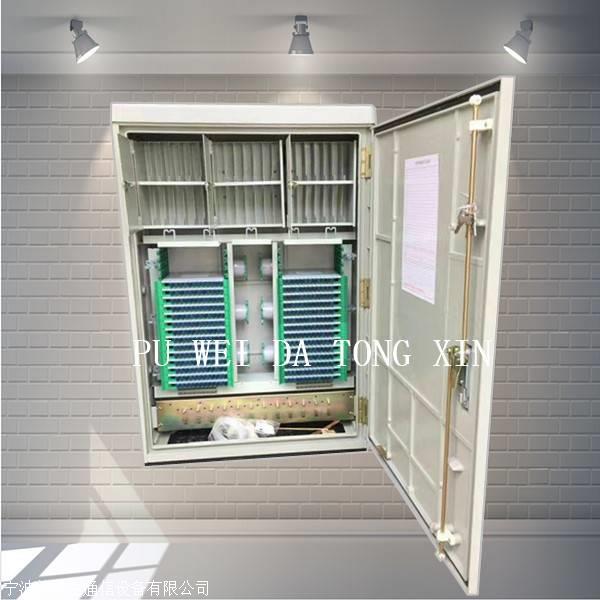

图中以144芯光缆交接箱为，其中对落地式光交接箱进行了图解说明-FTTH光交接箱-中国电信光交接箱-中国移动光交接箱-中国联通光交接箱-广播影视网络光缆交接箱落地式光缆交接箱，壁挂式光缆交接箱，SMC光缆交接箱，不锈钢光缆交接箱，免跳线光缆交接箱，非跳线光缆交接箱，无跳线光缆交接箱，三合一光缆交接箱，光缆交接箱，分接箱产品与服务. 宁波普威达通信设备生产的光缆交接箱具有做工精细，经久耐用，独特的特性，质量，完善的服务，终身的售后信誉. 我们可以为您提供优质的产品和服务. 对于高客户，我们还可以讨论价格优惠. 经过几年的诚信管理和全体员工的努力，普威达通讯已进入浙江通讯产品的质量选择.

光缆交接箱用于FTTX光缆通信网络中的光缆端接，分配，调度和光信号分配. 主要原料由SMC特种纱线，不饱和树脂，低收缩助剂，填料和各种助剂组成. 它于1960年代初首次出属材料媲美，因此被广泛用于运输车辆，建筑，电子/电力和其他行业. ）

功能: 盒子可以前后打开. 盒子中有足够的空间用于存放布料和纤维，并且有足够的挂钩供卷线筒使用，以方便用户操作. 盒子由优质不锈钢板制成，经过电镀和喷涂. 它不仅具有良好的耐腐蚀性和耐老化性，而且具有良好的密封性能，可以承受恶劣的气候变化和恶劣的工作环境，并且防护等级符合GB4208中的IP65要求. 箱体由高强度玻璃纤维增​​强聚酯模压而成，具有良好的机械强度，抗腐蚀和抗老化特性，并且重量轻. 完全模块化设计，使用12芯融合布线集成模块. 可以使用飞碟式直接熔盘，其体积小且直接熔容量大. 盒子的底部很高，空间很大. 引入光缆时，其曲率半径较大，便于安装，操作和施工. 根据用户需要，光缆加强芯也可以以光缆固定壳的形式使用，适用于普通和带状光缆. 接地方法: 箱体内有两层接地，一层是保护性接地，而纤维增强芯则连接到了保护性接地. 另一层是机架地面. 两层没有相互连接，它们通过各自的接地线连接到计算机房的地面.

性能:

光缆接线盒是安装在室外的连接设备. 对它的基本要求是能够承受剧烈的气候和恶劣的工作环境. 它必须具有防水气体凝结，防水防尘，防虫，防鼠害，抗冲击力强的特点. 它必须能够承受更严酷的外部环境. 因此，机柜的外侧对防水，防潮，防尘，防冲击，防虫防鼠有更高的要求. 内侧对温度和湿度的控制要求很高. 根据国际标准，这些项目的最高标准是IP66. 但是没有多少外壳可以满足该标准. 目前，中国主要的光缆交接箱机柜为: 德国原装KRONE机柜，采用不饱和聚酯玻璃纤维增​​强材料（SMC）制成144芯光纤交接箱，具有良好的防水，防潮和抗冲击性能. 模仿家用KRONE机柜的是主要由铁制成的金属机柜（通常达到IP65标准）. 至于金属盒，由于其在防水气体冷凝中的不良性能，注定不大量使用，并逐渐被淘汰. 由于材料性能问题，一些国产的仿制品与德国的KRONE相比，防水气凝结性和耐冲击性差异很大. 另外，由于密封条的抗老化性能差，因此它们是防水和防尘的. 表现也很平均. 当然，当光缆交接箱安装位置的外部环境较好时，降低性能要求，减少投资也是可以接受的.

①活动式光纤连接器应满足所选类型相关标准中规定的“插入损耗”和“回波损耗”的要求.

②高压保护接地装置与箱体金属工件之间的电压电平应不低于3000V DC，并且在1min内不会击穿和无电弧.

③在500V DC的测试电压下，高压保护接地装置与箱体金属工件之间的绝缘电阻不小于2′104MW.

④不应将连接高压保护接地装置和光缆中的金属增强芯，防潮层和铠装层的接地线的横截面

五个，目的

1. 光缆交叉接线盒是用于连接室外主干光缆和配电光缆的接口设备，可以实现光纤的连接，并且配线具有直接连接和交叉连接的功能.

六个. 功能要求:

1. 光缆固定和保护功能

应具有光缆通道，固定和保护装置. 该设备将光缆引入并固定在机架上，并保护光缆的芯免于损坏. 光缆的金属部分与机器绝缘，固定光缆的金属护套和加强芯应可靠地连接到高压保护接地装置.

2. 光缆端接功能

应提供光纤终端设备，以方便光纤芯线和尾纤连接的操作，施工，安装和维护. 它可以固定并保护接头笔直而无位移，避免外力的影响，并确保线圈状光缆的芯线和尾纤不被损坏.

3. 线调整功能

通过光纤跳线连接器连接器. 它可以快速方便地在光缆中分配光纤芯号，并更改光传输系统的路径顺序.

4. 光纤芯和尾纤的保护功能

剥去光缆后，光纤芯上有一个保护装置，将其固定后再引入光纤终端装置中.

5. 容量

每个机架容量和单位容量（由适配器的数量确定）应在产品企业标准中指定. 光纤终端设备，尾纤线圈设备，适配卡，尾纤和适配器应在满负荷的范围内. 可以配置为一整套.

七，光缆交接箱是一种交叉连接设备144芯光纤交接箱，为主层光缆和分布层光缆提供光缆端头和跳线连接. 将光缆引入光缆交接箱后，进行固定，端接和光纤分布后，使用跳线将光缆与主干层光缆相连.

光缆交接箱主要用于光缆接入网中干线光缆与配电光缆交汇处的接口设备. 光缆交接箱的结构主要由箱体，内部金工件，光纤活动连接器和零配件组成. 根据不同场合，可以分为室内型和室外型，可以安装在地面，高架和墙壁上. 室外光缆分线盒的外部尺寸不应超过1600 mm'1100 mm'400 mm（高度'宽度'深度）.

性能:

光缆接线盒是安装在室外的连接设备. 对它的基本要求是能够承受剧烈的气候和恶劣的工作环境. 它必须具有防水气体凝结，防水防尘，防虫，防鼠害，抗冲击力强的特点. 它必须能够承受更严酷的外部环境. 因此，机柜的外侧对防水，防潮，防尘，防冲击，防虫防鼠有更高的要求. 内侧对温度和湿度的控制要求很高. 根据国际标准，这些项目的最高标准是IP66. 但是没有多少外壳可以满足该标准. 目前，中国主要的光缆交接箱机柜为: 德国原装KRONE机柜，采用不饱和聚酯玻璃纤维增​​强材料（SMC）制成，具有良好的防水，防潮和抗冲击性能. 模仿家用KRONE机柜的是主要由铁制成的金属机柜（通常达到IP65标准）. 至于金属盒，由于其在防水气体冷凝中的不良性能，注定不大量使用，并逐渐被淘汰. 由于材料性能问题，一些国产的仿制品与德国的KRONE相比，防水气凝结性和耐冲击性差异很大. 另外，由于密封条的抗老化性能差，因此它们是防水和防尘的. 表现也很平均. 当然，当光缆交接箱安装位置的外部环境较好时，降低性能要求，减少投资也是可以接受的.

①活动式光纤连接器应满足所选类型相关标准中规定的“插入损耗”和“回波损耗”的要求.

②高压保护接地装置与箱体金属工件之间的电压电平应不低于3000V DC，并且在1min内不会击穿和无电弧.

③在500V DC的测试电压下，高压保护接地装置与箱体金属工件之间的绝缘电阻不小于2′104MW.

④连接高压保护接地装置和光缆中的金属增强芯，防潮层和铠装层的地线横截面不应小于6mm2.
