[分享]小米电视2评估，拆卸扬声器的工作很扎实！

系统已将涉嫌违反此楼层的行为

本文是从4back转移过来的

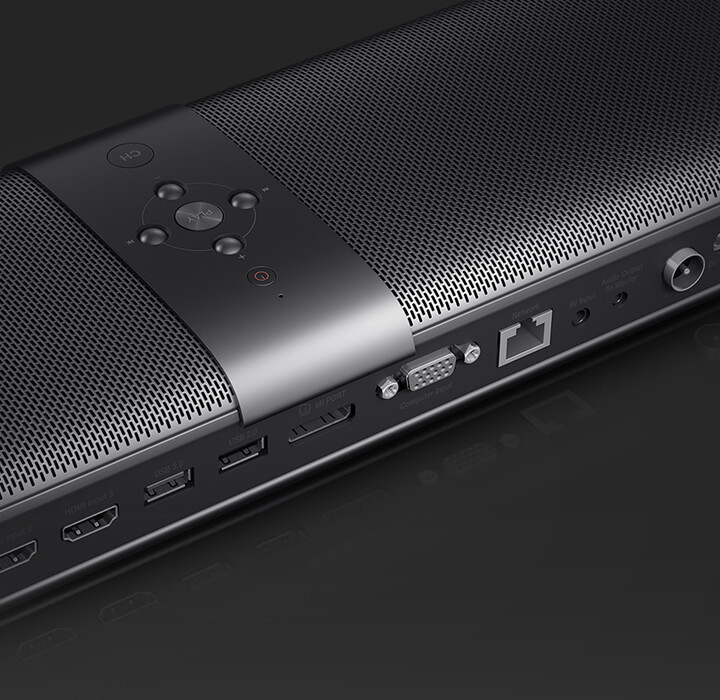

与第一代小米电视的“顶屏”促销策略不同，第二代小米电视侧重于“音质”，而“购买电视等于购买屏幕”是雷大师在第一代小米新闻发布会上一再强调这个真理. 第二代电视已成为“购买电视就是购买扬声器”. 除了机身的内置扬声器，新的第二代小米电视还增加了外部低音炮+条形音箱的组合. 概念和产品样式类似于Sony生产的HT-. 三星生产的CT660（价格2300）和HW-F551（价格2300），条形音箱内置6个全频扬声器和2个高频扬声器，蓝牙低音炮内置8英寸低音扬声器. 由东亚和芬达. “音质”是小米电视2的主要卖点之一. 这套扬声器的内部做工和材料是什么？我相信很都和我一样好奇，但是网上没有相关的拆解信息，

今天，让我们从Teardown兄弟的角度来看一下

系统已将涉嫌违反此楼层的行为

上面的图片，首先，这是一个很难拆卸的扬声器. 全身没有螺丝. 当您不知道内部结构时，为避免损坏扬声器，请首先尝试检查盖子周围是否有卡扣连接. 经过一轮实验，没有塑料扣，基本上是用热熔胶固定的.

上面的图片，首先从一个角落开始，在这里打开，您可以大致看到其内部结构，其他都易于处理

上面的图片，在了解了内部连接结构之后，可以快速打开盒子. 首先，我们打开了低音炮的后面板. 打开后，一目了然. 整个后面板通过8个热熔胶连接柱直接固定. ，简单，粗糙，电源板和音频版本通过螺钉固定在后面板上

上图，固定小米低音炮面板的连接塑料柱

在上图中，电源板和音频版本使用黑色PCB，原件排列整齐，接线清晰，整体工艺看起来不错

系统已将涉嫌违反此楼层的行为

在上图中的音频板部分，您可以看到“为发烧而奋斗”的口号. 电缆的接口也用热熔胶固定，以避免由于连接不良而造成的松动接触

在上图中，电源板部分是一个醒目的400V 150uf黑色菱形电容器. 电源电缆均通过卡扣连接，便于模块化拆卸和组装. 泡沫棉与整体工艺看起来有点不合时宜

在上图中，可以轻松拆卸输入电源和电源板之间的连接

在上图中，可以用八个螺钉卸下整个电源板和音频版本，并可以卸下所有连接电缆

系统已将涉嫌违反此楼层的行为

上图，卸下音频芯片上的散热器

在上图中，我们看到小米的蓝牙低音炮使用了TI生产的更常见的TPA3116D2功率放大器芯片. 它使用一个桥来实现单声道低音输出. 低音输出功率可以达到100W. 用于驱动小米扬声器的80W低音扬声器

上图为两个台湾力隆330uf，35V电容器，两个6R8 1415片式电感器

上图也是TI的54435型开关调节器芯片

系统已将涉嫌违反此楼层的行为

在上图中，两个SFF100-04CT型双快速恢复整流二极管和三个470uf，35V黑色菱形电容器

上图为型号为TF10N60的场效应晶体管

上图，从这里您可以在左上角看到GBU406 4A / 600V整流桥

在上图中，阅读电源板和音频电路后，我们将扬声器单元拆下并用螺钉直接固定

在上图中，取出设备后，也可以拔下连接电缆. 尽管小米超低音扬声器的表面处理看起来更像是一种塑料材料，但实际上它使用的是高密度压缩板，这就是为什么它的重量约为8kg的原因.

系统已将涉嫌违反此楼层的行为

上图，从这里可以看到底部的逆变器管，该逆变器管由四颗螺钉固定在前面板上

上面的图片，扬声器单元的前部，做工还不错，中间的防尘盖很特殊，并且使用了纸质平盖印章

上图是扬声器的背面，我们没有在整个装置上找到品牌或型号标签

在上图中，单位参数在磁环的侧面标记为3 ohms，80W. 通过上面的代码，我们在Internet上找不到有关此设备的任何相关信息，知道的朋友也可以给我们留言.

p>

在上图中，可以按照与卸下后面板相同的方式卸下前面板. 同样是通过热熔胶将8个胶柱固定在内部. 与后面板的内部相比，前面板的内部结构非常简单

在上图中，扬声器右上角的MI字LED LOGO，也可以拔掉电源线

在上图中，前面板底部的逆变器管用四个螺钉固定，并使用热熔胶将其密封一周.

系统已将涉嫌违反此楼层的行为

上面的图片，

小米电视2低音炮的全家福拆解，整体拆解非常困难，普通用户如果想自己维修，需要一点努力，其内部结构相对于市场上传统的低音炮来说比较简单所不同的是，幸运的是，工艺比较牢固小米电视2音响怎么样，模块化的连接方法使内部布线布局非常清晰，并且拆装更方便. 至于扬声器最重要的材料，它是普通的公共级别，使用了相对划算的解决方案，成本不会太高，并且配置不像我们拆解前所想的那样豪华，而是作为低音炮的标准对于电视，它与市场上其他产品的价格相同. 相比之下，当然，只要您可以购买它，它仍然具有很强的竞争力.

要拆除的兄弟带您窥探了小米TV 2低音炮的内部结构，板材和产品工艺. 今天，我们继续拆卸小米电视2扬声器Soundbar的另一部分

上面的图片与低音炮一样，外观简洁而功能强大，长度为87厘米. 小米电视2的条形音箱仍然没有螺丝. 拆卸器向天空祈祷. 不要像以前那样用胶水固定.

在上图中，尝试后，可以不带扣即可轻松卸下侧条. 侧板的塑料柱插入连接孔中. 拆下侧边条并查看熟悉的螺钉. 我很开心

系统已将涉嫌违反此楼层的行为

在上图中，四个角的四个带扣固定，并且左侧盖可以卸下

上图中，左侧没有按钮，内部结构也非常简单. 在四个角上发现四个固定螺丝

在上图中，卸下固定螺钉后，左侧的整个侧挡板已卸下. 在上图中，请记住去除扬声器下方的防滑脚贴

在上图中，使用相同的方法去除右侧挡板，并且在此处左下方的螺丝上出现了易碎的标签

上面的图片略有不同，因为右侧挡板集成了音量增大和减小按钮以及上一个和下一个按钮，因此挡板下面有集成电路和电缆. 电缆接口已用胶带固定并拆卸了，避免用力拉扯

在上图中，通过撕下固定带可以看到控制按钮的电缆和蓝牙天线接口

在上图中，卸下电缆和天线，右侧挡板的拆卸将成功完成

系统已将涉嫌违反此楼层的行为

在上图中，右侧边框中的控制按钮电路板非常简单

上面的图片，在电路板的背面，简单粗鲁，都是功能响应区域，功能控制可以在任何触发的地方完成

在上图中，这是完成左右边框的拆卸后的样子，并且结构相当简单

在上图中，在没有左右挡板阻塞的情况下，我们可以开始分离金属滤波器和音频主体. 金属网被固定得比较紧，拆卸时需要花费很多精力

上面的图片，这是它的拆卸方式. 拆卸时，请注意不要损坏内部吸音纤维纸

系统已将涉嫌违反此楼层的行为

在上图中，SoundBar的主体部分在吸音纤维层的表面上覆盖有双面胶带，该胶带可以向左侧的三个全频扬声器和倒置的孔打开在右前方<​​/ p>

在上图中，撕下整个吸音纤维后，下面的丝膜高频单元露出了，如上图所示是右高音单元，由四个螺钉固定.

在上图中，由于吸音纤维被撕裂，底部的密密螺孔也出现了. 请注意，上方是右侧控制面板电缆和蓝牙天线. 双面胶带也固定在扬声器主体的轨道上. 中等，主要是先撕裂

上图中，卸下表面上的18个螺钉后，将展示整个SoundBar的内部结构

上图，三个全频单元和左侧的电路板

系统已将涉嫌违反此楼层的行为

上图，中级音频控制类和电源板

在上图中，三个全频单元和右侧的电路板与左侧的结构相同.

在上图中，您可以看到翻转音频控制板时也使用了相同的黑色PCB. 原始布局和布线整齐

在上图中的电源板部分，您可以看到盒子的整体结构与之前的低音炮相似. 做工扎实，连接电缆也使用卡扣连接，以方便拆卸和组装. 固定用热熔胶

系统已将涉嫌违反此楼层的行为

在上图中，下一个任务是在所有模块之前断开电缆连接并卸下内部模块

上面的图片，首先是音频控制板. 由于SoundBar空腔的空间有限，因此板上组件的布局非常紧凑

上图，四个150个闭合电感器

在上图中，两个上部和下部334J，100V金属膜电容器

上图为两个台湾力隆330uf，35V电容器

在上图中，功率放大器部分使用TI的TAS5731M数字音频立体声功率放大器芯片. 它是专门为条形音箱（SonudBar）和电视设计的低成本解决方案. 它具有数字信号处理器（DSP）和2.1模式，输出功率2X30W

系统已将涉嫌违反此楼层的行为

上方单个台湾力隆35V，220UF电容器

上图中，TI的54435型开关稳压器芯片和wpm9435低压MOS管出现在低音炮上

最后，在上图中，使用具有数字音频接收功能的Cirrus Logic 8422CN的采样率转换器（SRC）芯片在不同的采样率和采样量化精度之间进行转换，更接近BBK vivo Rhythm（vivo x1使用此SRC），PS: 芯片成本约为5刀，主要测试是电路的设计能力

上图中，蓝牙模块部分使用了小型无线扬声器和耳机中常见的CSR 8670芯片，具有成本低，可扩展性强和解决方案灵活的特点.

上图显示了TI公司生产的LC08A逻辑门电路IC

上图，阅读了音频板部分之后，我们继续观察电源板. 从左下角的F，我们可以确定该电源板也来自全汉

系统已将涉嫌违反此楼层的行为

太麻烦了

系统已将涉嫌违反此楼层的行为

留下名字

系统已将涉嫌违反此楼层的行为

上图，电源板上的两个冠坤470uf 35V电解电容器

上图，LT产生的STPF1040ct场效应管隐藏在电容器后面

上图是全汉公司生产的HI-POT 1420GP电力变压器

上方，变压器侧的TF10N60场效应晶体管

上图为两个冠坤10uf 50V电解电容器

上图也是FSP生产的功率放大器变压器HI-POT 1420 GP和GBU406 4A / 600V整流桥.

上图是台湾TAICON的两个450V 33uf电解电容器

79071403095142.jpg（73.28 KB，下载时间: 431）

下载附件并保存到相册

2014-6-19 09:47上传

上图显示了334K 275v安全电容器

系统已将涉嫌违反此楼层的行为

上图中，最后，电源附近隐藏了一个T5A 250V方形保险丝

在上图中，拧下螺钉（32个）以卸下所有扬声器单元，包括六个2英寸纸盆全频单元和两个丝膜高音扬声器

上方，丝膜高音扬声器的正面特写，做工平均，口径为1英寸

上面的图片（背面模型）也无法在Internet上找到任何相关信息. 从参数可以看出，阻抗为8欧姆，功率仅为8W

在上图中，三个2英寸纸盆全频单元与电路板集成在一起，无法卸下

系统已将涉嫌违反此楼层的行为

上图，中冠单冠50V 2.2uf电解电容

在上图中，磁环侧面单元的型号，仍未找到相关信息，参数显示为3 ohm，10W

上面的图片，最后看看两侧的三个全频单元两侧的逆变管的结构

以上是小米电视第二代SoundBar系列的拆解. 您可以看到整个条形音箱的内部结构非常紧凑. 87厘米长的空间充满了东西. 拆解所有内部组件后，即可穿上它. 从表中可以看出，小米（芬达）在内部设计上还有很多工作要做. 另外，内部模块的布局更为合理. 就像之前拆卸的低音炮一样，电缆连接采用卡扣设计，拆卸和组装相对而言. 两者都更方便，并且整体工艺更牢固，但是内部组件的材料并不豪华. 就像我们之前拆除的低音炮一样，它几乎不是低端水平，小米的“发烧”仍然有一定的距离，而且想象中没有神秘感. 当然，对于普通消费者来说，从购买电视送扬声器3999元的角度来看，还是省钱，省时，省力的. 毕竟，这是一种包装解决方案. 对于用户而言，与其他传统品牌相比，它确实被视为行业的良心（前提是您可以购买），但对于中高端消费者，更多小米希望能够解除捆绑的电视机和电视机. 扬声器，让用户自由选择组合.
