Android移动USB是复合设备，包括adb，usb大容量存储，rndis，usb2serial等. 展讯提供了Windows驱动程序安装文件SCI-android-usb-driver-jungo.rar. 以下是安装步骤:

1，拔下电话

2，打开驱动程序目录（对于32位为x86，对于64位为amd64），双击DpInst.exe.

3，单击“下一步”开始安装

4，使用USB电缆连接PC和手机

5，弹出“找到新设备”窗口，然后选择相应的文件目录进行安装.

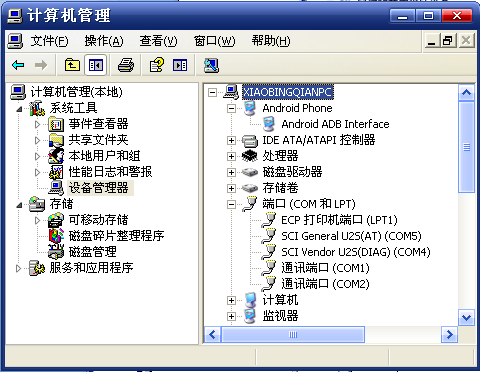

安装后，以下新设备将显示在设备管理器中:

BT测试方法（信号模式）

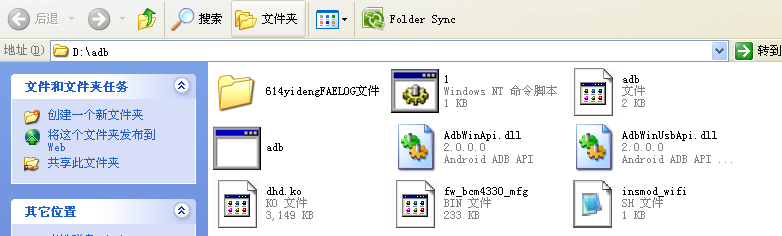

将ADB文件解压缩到驱动器D的根目录，并确保以下文件的路径为D: \ adb（以下命令以该路径为例）.

打开电话，在菜单中选择设置功能，然后继续选择无线和网络功能. 首先，请确保蓝牙工作正常. 再次关闭蓝牙. 然后使用USB电缆将手机连接到计算机. 在开始菜单中运行cmd.

输入如下:

1: d: 输入

2: cdD: \ adb输入

3: 输入adb根

4: adbremount输入

5: adbshel​​l输入（下同）

如果显示#，则表明电话连接正常

6: 退出

依次输入以下说明:

1: 重新安装adb

2: adb shell

3: cd / system / lib / hw

4: chmod 777 *

5: 启用bttest

6: hcitool cmd0x03 0x03

7: hcitool cmd0x03 0x05 0x02 0x00 0x02

8: hcitool cmd0x03 0x1A 0x03

9: hcitool cmd 0x06 0x03

输入完毕后，即可开始测试.

将ADB文件提取到D驱动器.

打开电话，在菜单中选择设置功能，然后继续选择无线和网络功能. 首先，请确保WiFi正常运行. 再次关闭WiFi. 然后使用USB电缆将手机连接到计算机. 在开始菜单中运行cmd.

输入如下:

1: d: 输入

2: cdD: \ adb输入

3: 输入adb根

4: adbremount输入（下同）

5: adb shell

如果显示#，则表明电话连接正常

6: 退出

手机正常连接后wifi信令协议流程，依次输入以下说明即可直接复制粘贴，每条说明后都有说明

1: adb根

2: adb推送: \ adb \ fw_bcm4330_mfg.bin / system / wifi

3: adb推送: \ adb \ wlarm / system / wifi

4: adb push d: \ adb \ txbg.sh/system/wifi

5: adb推送: \ adb \ txn.sh/system/wifi

6: 重新安装adb

7: adb shell

8: CD /系统/ WiFi

9: chmod 777 *

10: insmod / system / lib / modules / dhd.ko“ firmware_path = / system / wifi / fw_bcm4330_mfg.bin nvram_path = / system / wifi / nvram.txt” ------完整句子p> <

11: ./ wlarmver --------前面有一些点

返回的信息包含WLTEST，这意味着当前加载的驱动程序是非信令（beta），否则意味着bin与计算机不匹配.

12: netcfg

运行TX测试.

//注意: 这三个指令是对802.11b 11M的ch1，ch7和ch13的TX测试，这三个数字是通道，速率和功率.

./ txbg.sh 1 11 15 --------前面的点（类似于以下命令）

./ txbg.sh7 11 15

./ txbg.sh 13 11 15

//注意: 这三个指令是802.11g 54M的ch1，ch7和ch13的TX测试

./ txbg.sh 1 54 13

./ txbg.sh 7 54 13

./ txbg.sh 13 54 13

//注意: 这三个指令是802.11n的MCS7的ch1，ch7和ch13的TX测试

./ txn.sh 1 7 11

./ txn.sh 7 7 11

./ txn.sh 13 7 11

1）对于单载波测试，请输入:

放下

wlarm mpc 0

准备

退出

wlarm fqacurcy 1（设置为通道1）

wlarm txpwrindex 40（Powercontrol）

接收索引非信令测试方法

一个接一个地输入以下命令

1）./下拨

2）/ wlarm mpc 0

3）./警报率全部

4）./ wlarm up

5）./ wlarm通道1

//注意: 如果需要测量其他通道，请将数字修改为要测试的通道

6）./ wlarm pkteng_start00: 11: 22: 33: 44: 55 rx

//注意: 执行此指令后，让仪器发送1000个数据包

7）./ wlarm计数器

//注意: 记录pktengrxdmcast. 该值是仪器接收到的正确数据包的总数. 从这个时间减去之前的值wifi信令协议流程，这是这次接收到的正确数据包的数量，然后计算PER（检查返回信息倒数第二行中pktengrxdmcast的值，并将每次的值填写到CurrentCounters中附件列，然后您可以自动计算BER. ）

发射指标无信号测试方法

/#wl down

/#wl mpc 0

/#wl channel6 / * 1-13 * /

/ * 11b / 11g，请使用此指定速率*​​ /

/#wl rate 54 / * 1,2,5.5,11，6，... 36，... 54 * /

/ * 11n，使用此指定速率*​​ /

/#wl nrate -m 7 / * mcs: 0-7 * /

/#wl up

/#wl txpwr1 -o -d12 / * 11g 13-14 dBm，11n，12 dBm，-dmeans dBm * /

/#wl pkteng_start00: 11: 22: 33: 44: 55 tx 100 1500 0 / *重新测试* /

/#wl pkteng_stoptx

11n 5G

跪下

wl band a

wl mimo_bw_cap 1

wl mpc 0

wl国家CN

wl通道153 157161 165

11g

wl率54

11n

设置

wlmimo_bw_cap 1

wlmimo_txbw 4

wl chanspec-c 9 -b 2 -w 40 -s -1

替换固件，在终端上手动启动WiFi，执行wl指令，并发出不同的传输.

Insmod .ko

Busybox ifconfigwlan0 up

EVM用于在设置速率之后设置发射功率. 让乐器自行判断.

通常，在11g时，发射功率设置为15dBm，并且EVM必须≤-25.

通常，将13n的发射功率设置为13dBm，并且EVM必须≤-28

这些显示在这些乐器上.

该模块接受RSSI，并设置仪器本身的传输模式，例如1000次，每1 s一次，发电等（它需要不断降低发电功率，并模拟接收和接收设备微弱的信号）. 该模块会自动接收，因此有必要不断挖掘wl计数器以确定接收到的数据包的数量并确认接收效果. 如果数据包丢失超过10％，则确定最小接收灵敏度.

将ADB文件提取到D驱动器.

打开电话，在菜单中选择设置功能，然后继续选择无线和网络功能. 首先，请确保WiFi正常运行. 再次关闭WiFi. . 然后使用USB电缆将手机连接到计算机. 在开始菜单中运行cmd.

输入如下:

1: d:

2: cd D: \ adb

3. adb root输入

4. adb remount输入

5: adb shell

如果显示#，则表明电话连接正常

6: 退出

2. 安装wifi模块. 依次在“#”之后键入命令:

//注意: 使用MT8860C进行测试，1）请不要使用DHCP，而要使用静态IP 2）在用户界面中关闭wifi，以避开androidOS的影响

1: adb根

2: adb推送: \ adb \ wlarm / system / wifi

3: adb重新安装

4: adb shell

5: svc wifidisable

6: cd / system / wifi

7: chmod 777 *

8: rmmod dhd

9: insmod / system / lib / modules / dhd.ko“ firmware_path = / system / wifi / fw_bcm4330.binnvram_path = / system / wifi / nvram.txt”

注意: 该条目需要复制并输入一次

机器随附fw_bcm4330.bin. 您无需推动它，但需要确保firmwar_path的路径正确.

10: netcfg

11: ./ wlarm ver

返回的信息不能包含WLTEST，否则意味着bin文件用于非信令模式，并且不符合当前的测试要求.

注意: 5.90 RC100.4

注意: wl0: 2012年5月9日23:14:16版本5.90.195.26.2（android2.35: 新的5.90.195.95.7，android4.0 5.90.195.26.2）FWID 01-1229e594

12: ./下撤

13: ./ wlarm国家CN

注意: 输入wlarm时，请注意前面有一个点和一个斜杠

14: ./预备

15: ifconfig eth0 . . . 上

//注意: 该说明需要填写在MT8860C仪器控制软件中手动设置的手机的静态IP地址

16: netcfg

//注意: 输入11）后，将出现上面框中的IP地址. 该IP地址与10）中输入的IP地址相同，表示设置成功.

17: ./wlarm扫描抑制0

18: ./ wlarm扫描

等待5秒

19: ./警报扫描结果

//注意: 此时将找到WIFI网络20: ./ wlarm加入

//注意: 测试仪器的网络名称（例如上图中的NetworkSettings的SSID名称）需要填写在上方的括号中

21: ./ wlarm assoc

22: ./ wlarm PM 0

23: ./wlarmscansuppress 1

3. 在MT8860C UI中“连接” DUT，相应地进行RF测试.

4. 更改频道后，您需要从步骤13开始，然后重新输入步骤23.
