RF同轴电缆的结构和主要技术性能

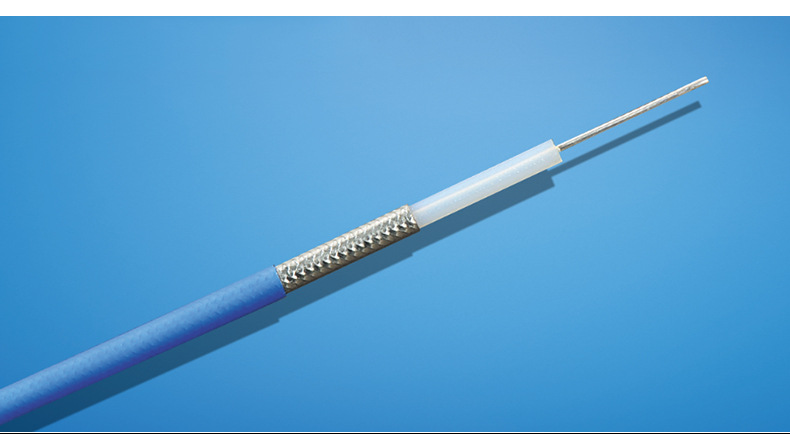

射频同轴电缆的结构性能和射频电缆组件的生产I.射频同轴电缆简介射频同轴电缆是一种常用的时每100米传输信号衰减的dB值.

频率范围: 电缆制造商建议的频率范围. 对于相同结构的电缆，英寸越小，使用的频率范围越宽. 屏蔽效率: 特定频率下电缆RF泄漏的dB值由电缆的外部导体结构确定. 绝缘电阻: 一种电性能指标，用于评估介电材料的特性. 功率容量: 与电缆的机械尺寸有关的电气性能指标. 相温度系数: 单位温度变化时，单位长度电缆在特定频率下的相移的PPm值. 3.电缆主要机械性能指标的最小弯曲半径: 使用期间允许弯曲的RF同轴电缆的最小半径. 过度弯曲会损坏电缆，导致电缆性能下降. 单位质量: 电缆单位长度的质量值. 4. RF同轴电缆的简单分类柔性电缆: 又称柔性电缆，是最常用的RF同轴电缆品种，具有各种尺寸和规格，易于接线，使用方便. 其中包括: 聚乙烯同轴电缆（单屏蔽和双屏蔽），聚四氟乙烯同轴电缆（单屏蔽和双屏蔽），物理发泡，低损耗电缆，高发泡包裹的介电稳定电缆...半柔性电缆: 外部形成的各种电缆通过在导体编织层中浸渍锡合金材料，具有优异的电气性能，介于柔性电缆和半刚性电缆之间. 半刚性电缆: 外部导体为铜管或铝管，弯曲性能较差，但弯曲后易于成型，电气性能优良. 硬电缆: 也称为硬电缆，最常用于微波测试系统. 作为测试的标准组件，通常使用空气作为绝缘介质，工程价值很小.

波纹铜管电缆: 外导体为螺旋形或环形波纹铜管，易弯曲，通常尺寸大，损耗低，功率容量大，电气性能优良. 它通常用于天线馈电系统. 5.关于相稳定电缆相稳定电缆应具有以下特性: 1）机械相位稳定性: 当射频同轴电缆弯曲并以不小于最小弯曲半径的弧度拉伸时，其相位应稳定. . 2）温度相位稳定性: 温度变化时射频同轴电缆的相位稳定性. 二，射频同轴电缆组件的生产随着通信行业的发展，射频连接器的使用急剧增加，射频电缆组件的生产批次也越来越大. 分工在不断完善. 电缆组件的生产看似简单，但实际上它们具有非常严格的技术要求. 可以在加工的每个步骤中执行严格控制，以生产具有高可靠性和出色电气性能的电缆组件. 我们通常使用的电缆如下: 半刚性电缆，半柔性电缆，柔性电缆，大功率瓦楞纸给料机等. 大功率瓦楞纸给料机组件的大部分组装是在.

去除氧化物层的机械方法通常是刮刀刮擦或细砂纸抛光. 确保去除氧化层，否则容易发生虚焊或根本无法焊接. 对于电镀，要求涂层具有良好的结合强度和良好的可焊性. 电镀后，半刚性电缆弯曲120°，电缆表面无剥离和剥离现象. 焊接过程吸附力强，焊点表面光滑，无虚假焊接. 电缆表面的外观质量和耐腐蚀性大大提高，这是一种很好的方法. 2.组装前的准备工作组装前，请务必做好准备工作，彻底消化电缆装配图上的要求，并检查装配图和相匹配的RF连接器，半刚性或半柔性电缆是否符合电缆装配图. 要求，并同时确定相应的剥线夹具，电缆弯曲夹具，电缆组装夹具，以及电铬铁，焊丝，焊剂，细棉球等工作夹具. 3.确定半刚性和半柔性电缆的长度和剥皮首先，应在买卖双方之间的合同中明确规定电缆组件的长度. 最好双方都采用统一的尺寸标注方法来避免浪费. 明确要求后，确定电缆组件的展开长度和长度公差，然后使用诸如剪钳之类的工具根据长度要求切割电缆，并使用卡尺或直尺检查长度和公差是否符合要求. 有许多剥离半刚性和半柔性电缆的方法. 对于电缆短，电气性能指标高的组件，可以用车床进行剥皮（以确保剥皮端面的平整度和尺寸精度）. 可以使用端面旋转切割剥皮工具来剥去那些需要高电气性能指标的组件（易于在车床上扭曲或变形电缆）；对于其他要求不高的电缆组件，其他更快的剥线方法.

4. 半刚性和半柔性电缆的弯曲. 半刚性和半柔性电缆本身具有一定的机械强度，并且很容易弯曲成一定的形状，以满足特定总体结构的要求. 这是电缆的一种. 很棒的功能. 对于不同直径的电缆1 2射频同轴电缆，有不同的最小弯曲半径. 在加工和弯曲时，请勿使弯曲半径小于规定值，以免损坏电缆. 弯曲时，请勿用手直接弯曲，而应使用特殊的弯曲工具，以免弯曲部分严重变形. 有关弯曲工具及其使用方法，请参阅《 Fujitsu产品手册》的最后一部分. 5.半刚性和半柔性电缆组件的焊接预电缆预处理（不适用半柔性电缆）半刚性电缆与其他电缆的不同之处在于，其外套是一层封闭的铜管. 加热电缆时，由于铜材料和内部PTFE绝缘材料的热膨胀系数不同，因此增加的绝缘材料体积无法容纳在任何地方. 绝缘材料可能会挤压连接器并造成损耗. 用电致变色铁对电缆进行预热后，用单面刀片切割从焊接端出来的电缆外导体的绝缘层，以确保电缆组件的电气性能. 半刚性和半柔性电缆组件的内部导体被焊接. 在焊接过程中经常被忽略的一点是，在连接器内部的导体与电缆的外部护套之间存在电气性能和温度补偿尺寸，这在定位内部导体时必须确定. 按照图中所示的方法焊接内导体，并添加电缆垫片，以确保连接器内导体和电缆外导体的位置，以产生良好的电气性能和温度补偿.

25W电致变色烙铁应用于焊接. 应当用单面刀片将内导体表面上的多余焊料轻轻打平，并且不应损坏内导体的表面涂层. 焊接后，清洁内导体表面上的焊料并修复多余的焊料，以消除对电气性能的影响. 根据GJB681的要求，对焊接有内部导体的电缆组件进行100％绝缘性能测试，只有在通过测试后才能转移到下一个过程. 当然，内部导体也可以通过压接连接，并且还需要补偿定位. ⑶外部导体的安装根据连接器的结构，有两种方法可以连接半刚性电缆和半柔性电缆组件的外部导体. 一种是压接型. 这种类型的连接器专门配备有弹性压接套管. 将其压在电缆护套和连接器之间，可以牢固地连接电缆和连接器. 这种方法可靠性较低，变形较大，对电缆护套的损坏也较大，对模块的电气性能影响较大. 很少使用. 另一种是焊接. 将焊接好的内部导体电缆组件插入连接器壳体，然后将插头定位夹具连接到连接器（请参见右图，也可以连接可以与其配对的连接器），以确保内部和外部导体均已连接. 在设备中的位置. 使用功率为75W或更高的电致变色铁选择相应的铬铁磁头（磁头的形状请参见下图）. 插入电致变色熨斗并插入电源以对其进行加热；添加焊锡丝；焊接时间不应超过5秒. 如果5秒钟内未焊接，请在焊接前停止冷却，以免损坏电缆.

要求焊接部件必须光滑平整，并且不得有假焊. 再次检查绝缘电阻和绝缘耐压是否符合要求. （2）柔性电缆组件的安装柔性电缆具有价格便宜，易于使用的优点，并且使用最广泛. 柔性电缆与连接器的连接机构是RF同轴连接器的关键部分，是影响连接器可靠性的主要因素. 基于简化连接过程并提高连接可靠性的原理，世界上已经引入了十多种电缆连接方法. 最常用的是夹紧，焊接和压接. 夹具类型是最早的电缆连接方法. 内导体被焊接，外导体被连接器夹紧机构夹紧. 该方法的优点是可以拆卸，缺点是结构复杂，并且夹持部件的机械强度受许多因素的影响. 特别是对于细电缆，容易发生电缆压缩变形和夹紧机构过转矩故障. 连接后，组件的电气性能很差. 当前，此方法仅用于较粗的大功率传输电缆组件. 柔性电缆的焊接连接需要高科技，繁琐的操作和大量的人为因素. 通常，仅耐高温电缆可用于焊接连接. 开发压接型以避免夹具型和焊接型的缺点. 它具有结构简单，安装速度快，一致性好，可靠性高等优点，并一出现就被广泛使用. 压接电缆编织层有两种方法: 圆形压接和六角形压接. 外径较大（大于Φ7）的电缆大多数是采用夹紧的柔性电缆进行的焊接连接，需要高科技，并且操作起来很麻烦. 人为因素影响很大. 通常，只能焊接耐高温电缆.

如果连接器经过适当的设计和正确的操作，焊接连接可以产生高性能的RF同轴电缆组件. 外径较小的电缆通常被压接. 原则上，圆形压接可通过收缩整个圆周来产生最佳的压缩效果和机械强度，并且连接器的变形最小，但需要压接精度. 太高的六角形压接很难实现. 六角形压接通常称为圆形压接. 它对压接钳和操作的要求低，易于实施，并且是最常用的压接方法. 下面，我们以压接式电缆连接器为例，简要说明柔性电缆组件的安装. 1.组装前的准备工作与半刚性电缆组件的安装相同. 组装前，请务必做好准备工作，并仔细阅读电缆安装图上的要求，并检查射频连接器和电缆是否符合电缆安装图上的要求. 同时，根据图纸要求，确定相应的剥线治具，电缆装配治具以及电铬铁，焊丝，助焊剂，细棉球，直尺和压接钳等工具. 2.确定挠性电缆的长度和剥皮根据技术图纸确定电缆的长度和剥皮尺寸后，根据长度要求使用切割器或其他工具切割电缆，并使用卡尺或直尺检查长度和公差是否满足工艺要求. 柔性电缆剥皮比半刚性电缆容易得多. 有多种剥离方法和可用工具. 只要可以保证精度并且电缆不损坏，就可以使用. 近年来，国外引入了多种自动剥线钳，其控制精度高，速度快，是柔性电缆剥皮的理想设备.

3. 内部导体的连接将内部导体连接到电缆芯的最常见方法是焊接和压接. 如前所述，内部导体压接方法具有许多优点，但是由于电缆芯的内. 偏差过大表示电缆组件的导体组件有问题或电缆芯本身有问题.

b. 绝缘电阻; C. 介电耐压. 另外，应对模块的损耗和电压驻波比进行采样和测量. 第三，相稳定的射频同轴电缆组件的生产（a）哪些因素会影响相位一致性和幅度: 1.影响组件相位一致性的因素是: 电缆机械长度的一致性. 电缆的均匀性焊接对电缆相位一致性的影响是电缆组件的有效电气长度. 但是，在加工过程中我们可以控制的是组件的机械长度，尤其是较短的电缆组件. 随着电缆均匀度对模块的影响越来越小，控制模块机械长度的方法可直接用于控制相位，例如30厘米以内的半刚性和半柔性模块. 我们知道同轴线中信号的波长与空气中的波长不同. 它直接关系到同轴线内外导体的尺寸以及介质的介电常数. 当电缆的均匀性差时，有时会出现等长电缆之间的相位差，并且有时机械长度会导致相位超前. 这种情况通常发生在家用低损耗，相稳定的电缆中. 焊接容易造成电缆损坏. 在半刚性电缆焊接过程中，外部焊接时间过长，会导致绝缘子突出，从而去除一定体积的绝缘材料，这相当于改变电缆电介质和信号的局部介电常数该部分中的波长将改变. 因此，在焊接过程中应严格控制焊接时间和绝缘去除量. 我们生产的许多电缆组件都不使用相稳定电缆. 相反，我们使用普通的半刚性和半挠性柔性电缆. 电缆弯曲时，电场会发生变化，信号的波长也会相应发生变化. 相位一致性将会改变.

２. 影响分量信号幅度的因素: A.电缆一致性. B.组件电压的常压比. C.组件的机械长度. 上面的原因很明显，因此在这里我将不做详细介绍. （II）加工中的相位调整当更频繁地使用组件或需要相位一致性时，将相变的程度转换为机械长度，有时只有约0.1mm，直接使用机械尺寸几乎是不可能的保护相位一致性. 我们通常采取以下步骤: 1.通过理论公式计算电缆在最需要的频率点处的电信号波长的返回值，并将其转换为相应的每度长度. 2.使用标准长度的电缆以确保每个相的实际机械长度，并将其用作相位调整的基础. 3.制作一个“匹配组专用连接器”，该连接器易于安装且无需焊接，并且与配对连接端口完全相同. 它可以完成快速连接和分离，而不会损坏电缆. 4.制作参考线，其长度和电气性能应符合设计要求. 驻波比越小，驻波曲线越平滑. 记录线路和间隔，不要损坏电缆. 5.电缆参数的标准测试长度为20°至50°. 相的长度对应于取下线并将连接器一端连接的原理. 对于长电缆，请增加引下线的长度. 6.使用基准线测试系统进行调整1 2射频同轴电缆，并测量每条线相对于基线的相位差. 请注意，未连接端口的末端已连接，并且使用匹配的连接器进行测试. 7.将与每个度数相对应的实际机械长度乘以每根电缆与参考线的相位偏差值（显示负值以表示信号被延迟，即电缆比参考线长）. 获得应切断该电缆的长度.

8. 切断多余的电缆，安装组件并重复测试. 如果对相位一致性有很高的要求，则可以先跳过第二个连接器，然后重复步骤6到8. （3）可以使用常规的双端口损耗网络进行测试. 对于已多次生产的产品，应在首次生产后采集标准样品，以作为下一批的基准. 观察并控制所使用频带的最高频率点的相位偏差值. 对于在不同时间执行的测试，必须将仪器和附件的数量保持在一致的状态，以减少测试值的偏差. 模块生产过程中还有许多其他辅助测试和检查. 我相信你很清楚. 我在这里不多说. 希望您的产品越来越好.
