华为Metro1000传输设备单板利用说明

华为Metro1000传输设备单板利用说明

（白银西、白银、靖远）

PIU :电源接入板，两块PIU单板，用来接入两路－48V直流电源，给系统电业。主要功能有：提供稳定的－48V电源给系统，提供整机雷击防护跟电源EMI移相功能、防反接。

AUX : 辅助接口板华为metro100告警，主要完成系统板间LANSWITCH通信，系统电源监控，告警上报及提供时钟跟开关量插口等功能、提供串行网管OAM、支持声音信令。

EOW : 公务处理板，主要完成系统公务费用、S1-S4字节的处理。在系统还要通公务电话或则还要透明传输口时使用。指示灯如下：

信号定义说明

单板指示灯

亮（绿色）

单板工作正常

亮（红色）

单板软件故障

100毫秒亮100毫秒灭（红色）

单板软件不匹配(例如业务板与插口板不匹配)

单板没有上电

亮（绿色）

FLASH中单板硬件或FPGA储存读取正常；或者单板硬件初始化正常；

100毫秒亮100毫秒灭（绿色）

正在向FLASH或FPGA中读取单板硬件

300毫秒亮300毫秒灭（绿色）

单板硬件正在初始化，正处在BIOS引导阶段；

亮（红色）

FLASH中单板硬件或FPGA遗失，加载不成功华为metro100告警，初始化不成功

PQ1：2M支路板，提供63路E1，提供E1业务的TPS保护。

指示灯状态

亮（绿色）

单板工作正常

亮（红色）

单板软件故障

100毫秒亮100毫秒灭（红色）

单板软件不匹配(例如业务板与插口板不匹配)

单板没有上电

亮（绿色）

FLASH中单板硬件或FPGA储存读取正常；或者单板硬件初始化正常；

100毫秒亮100毫秒灭（绿色）

正在向FLASH或FPGA中读取单板硬件

300毫秒亮300毫秒灭（绿色）

单板硬件正在初始化，正处在BIOS引导阶段；

亮（红色）

FLASH中单板硬件或FPGA遗失，加载不成功，初始化不成功

SRV（业务板）

亮（绿色）

业务工作正常，没有任何业务信令形成

亮（红色）

业务有危难或主要信令

亮（）

业务有次要跟远端信令

没有配置业务

ACT（业务板）

亮（绿色）

业务处于激活状态，单板处于工作,（在TPS保护机制下：该板工作在显卡状态，且业务在运行；在没有保护机制下：长亮

业务处于非激活态,可以拔板

CXL4：线路板，实现光讯号处理、交叉、定时、主控等功能，单板如下：

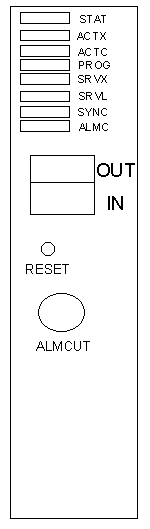

单板指示灯说明：

华为Metro1000传输设备单板利用说明

（鹰嘴、吴家川、靖远南、东湾、长征、近会、白土梁、红会）

OptiX 155/622H （Metro1000）采用盒式集成设计，由机盒、风扇板、电源滤波板、插板区跟防尘网构成，

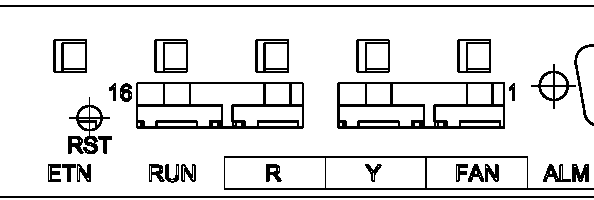

前面板信令指示灯说明

以太网灯，黄灯，表示Link状态，当网线连结好后，这个庙会亮，否则是灭的。

运行灯，绿灯，启动的时侯是绿灯快闪，在正常运行状况下是亮1秒之后灭1秒。

严重信令灯，红灯，在有严重信令的时侯会经常亮。告警消失，灯就灭了。

一般信令灯，黄灯，在有通常信令的时侯会经常亮。告警消失，灯就灭了。

风扇信令灯，黄灯，专门为吊扇的信令做的。只指示吊扇的信令。

单板利用说明

OI4板：STM-4光插口板，实现1路STM-4光讯号的接收跟发送，主要完成STM-4讯号的光电转化、开销字节的提取跟插入处理以及线路上各信令讯号的形成。OI4板支持线路的内、外环回检测，可以便捷迅速地定位故障。

OI4D板：支持2×622M SDH千兆业务

PD2S： 2M支路板（鹰嘴、吴家川、靖远南、东湾、近会、白土梁）， 提供16 路E1 信号的接入

PD2D ：2M支路板（长征、红会），提供32 路E1 信号的接入

SCB: 集成了主控、交叉、时钟、公务等功能单元。

华为ONU单板利用说明

（白银、鹰嘴、吴家川、靖远南、靖远、东湾、长征、近会、白土梁、红会）

PV8板：主控板

两块PV8单板以主备模式工作，PV8板完成合同处理、控制、交换、时钟锁相跟分配等功能,每块PV8板提供8个E1接口。
