距离苹果iPhone 7 手机发布即将半年多了，在这半年中我们也接到了100多台iPhone 7 手机换屏，还有十几台修进水机的，iPhone 7 无论是换屏而是修主板，现在的收益都是相当可观的，维修iPhone 7 的第一步是手机的拆装，今天重庆迅达手机维修培训中心就把拆装方法带来你们，希望对各位有所帮助。

规格和参数

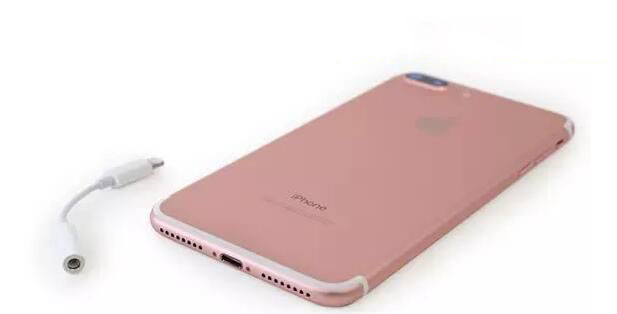

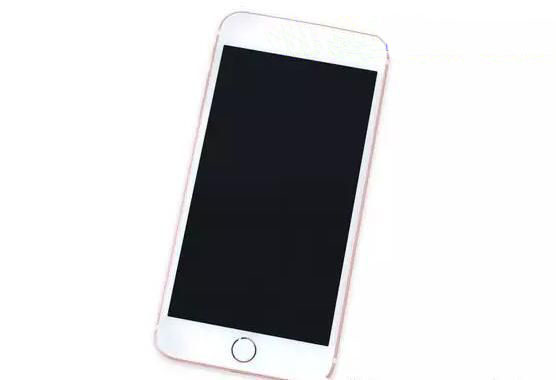

两代机子的大小基本一致，而 iPhone 7 Plus 的机尺寸为 A1785.苹果下降了两种新样式，黑色和亮黑色。在外形上，iPhone 7 Plus 去掉了纤薄背部的三段式天线设计，因此看起来也更为整洁。苹果还取消了传统的 3.5mm 耳机插口，这样一来 iPhone 7 Plus 全身上下就唯有一个 Lightning 插口，苹果对此在包装盒里配备了一个 Lightning 转 3.5mm 的转接头。

第一步

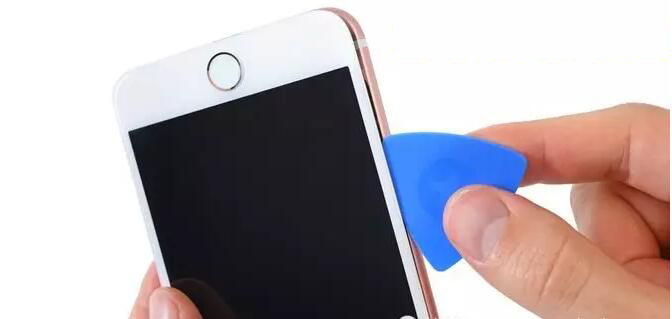

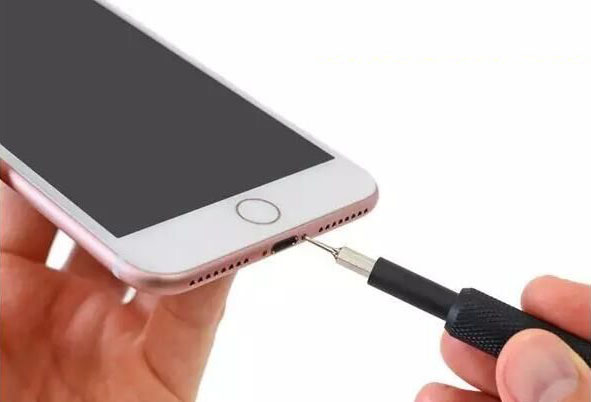

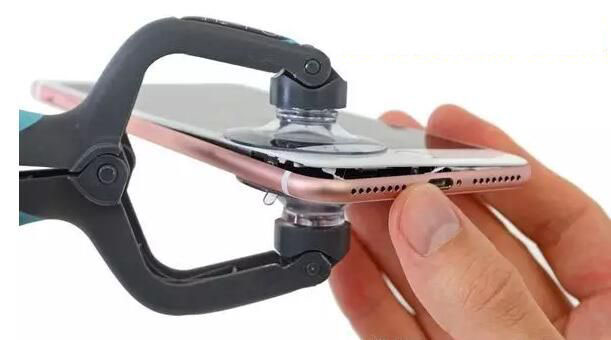

虽然苹果在 iPhone 7 Plus 身上取消了 3.5mm 耳机接口，但依然使用的是 Pentalobe 防撬螺丝，而且机子也一直可以用金属薄片通过后盖与后壳之间的空隙直接切开，然后使用吸盘直接把屏幕吸进去。我们注意到，iPhone 7 Plus 屏幕和后壳之间所使用的粘合剂强度比 iPhone 6s 更高，也许这就是防水的信号之一。

第二步

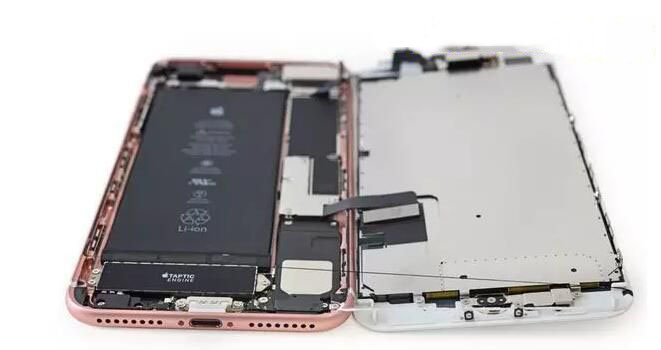

iPhone 7 Plus 的外部上手出现了和旧款产品一样用来固定后盖的夹子，打开过程应该小心，因为一旦用力过猛很有可能会弄断显示屏与后壳之间的排线。打开显示屏幕以后，我们看到了长期的彩色胶状粘合剂，看起来苹果工程师真的很喜欢这种颜色。也许，苹果如此做是为了让 iPhone 7 Plus 达到理想中的防水等级。

第三步

在手机的内部，我们发现了两排“三点式”螺丝，其中一排当中的螺丝就是用来固定覆盖在显示屏排线和电源控制器上面的线缆架子，另外一排则是固定显示屏排线的架子。“三点式”螺丝并不常见，也许你会觉得这些螺丝的防滑性更强，但即使它真的很有优势，那么我们之前在其他 iOS 设备身上也需要频繁看到。

通常来说，iPhone 会由于电池的屏幕更改的弊端会非常经常的处于维修状况，而这种“三点式”螺丝主要是阻挡一些第三方维修商又以及是个人擅自拆解。

第四步

在当时耳机插口存在的地方，我们看到了一个新的零件，它看起来可以从里面将声音引入手机当中，然后再转移至麦克机。这个元件并不是很高档，只不过是设计出色的音响系统和金属模型。手机顶部有一个 Taptic Engine 零件，该部件通过振动反馈来模拟 Home 键的反弹，达到使用物理 Home 键的效果。

第五步

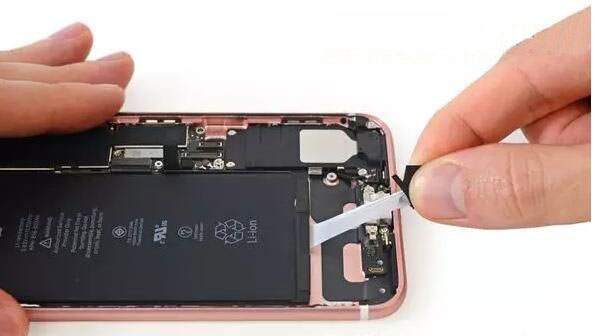

取出电池基本上不费什么力气，电池排线和上一代产品一样，前提是要先处理掉一排“三点式”螺丝。

第六步

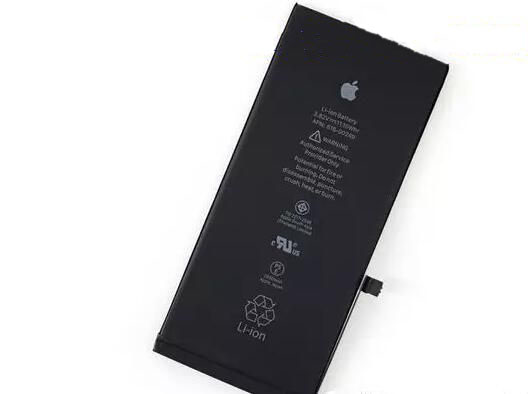

电池的详细参数以后展现在我们面前了。3.82 V和 11.1 Wh,总功率为 2900 毫安时，正这么前我们在工信部网站上看见的参数一样。比 iPhone 6s Plus（3.8 V,10.45 Wh）的锂电容量（2750 毫安时）要高，但不及 iPhone 6 Plus 的 2915 毫安时。按照小米的表述，iPhone 7 Plus 的续航时间比 iPhone 6s Plus 要多出一小时。

第七步

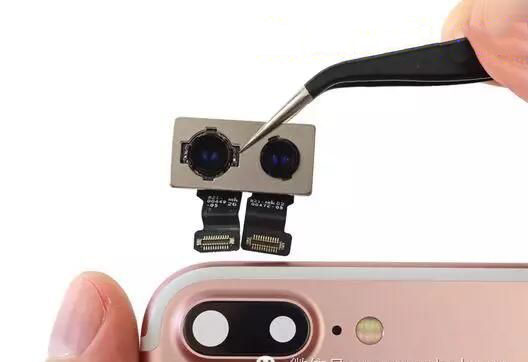

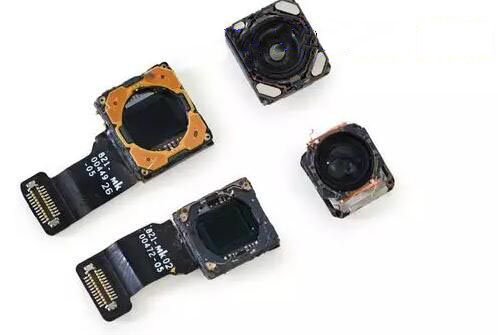

iPhone 7 Plus 的双摄像头搭配两颗独立的传感器，两个镜头或者两个连接器。这两个 1200 万像素的分别是广角和相机（远摄）特性，一个支持光学变焦，一个支持数码变焦。而且，两颗都内嵌了一个全新的图形传感器，苹果为此表述为：速度比之前的 iPhone 快 60%，节能 30%。

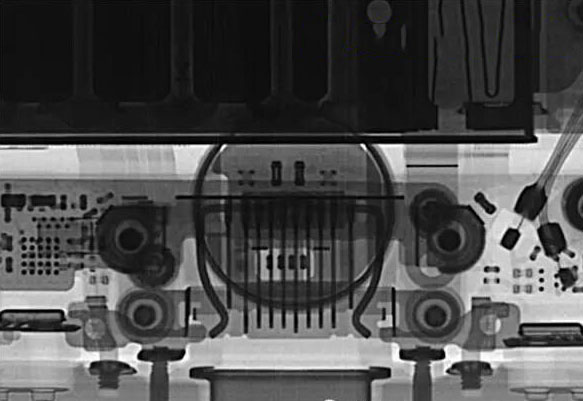

从外面看，两颗仍是处于凸出形态，不过我们觉得这是小米为了让相机更防水+防尘的妥协。通过透视技术，我们看到的周边有四块金属板，预计这是开启 OIS 所用的磁铁。

第八步

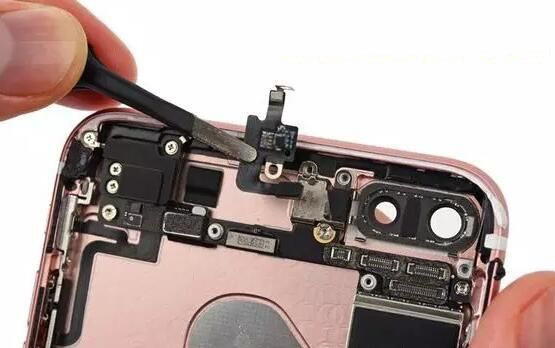

在从后壳取下主板之前，我们还必须先拆下整组天线，包括用来连接天线的排线。拆下排线之后，我们就可以把注意力放在左上边的 Wi-Fi 天线上了。

第九步

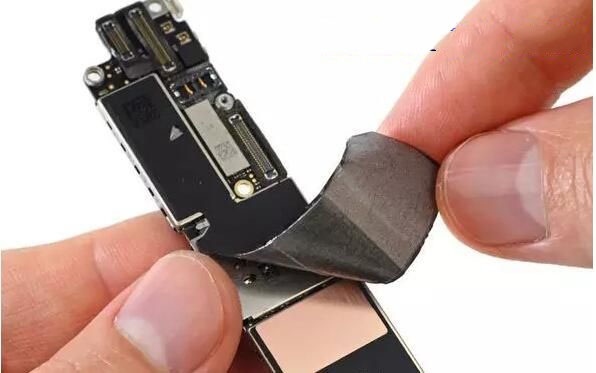

相比于之前的旧型号，iPhone 7 Plus 的主板更容易取出，因为我们不需要把主板翻过来就可以终止最终的连接装置了。这也是一个非常微妙的差异，但通常小变动都会对设施的可维修性带来很大制约。把电磁干扰（EMI）贴纸撕开以后，我们发现了也许是附加的热管理材质，A10 处理器应该就在上面了。

第十步

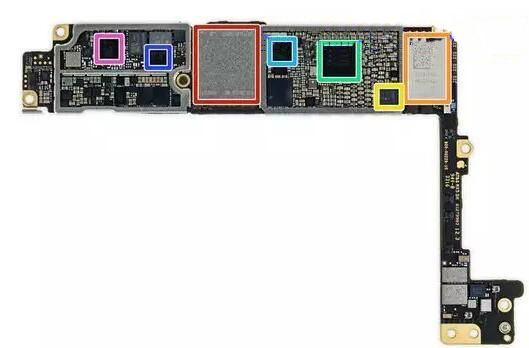

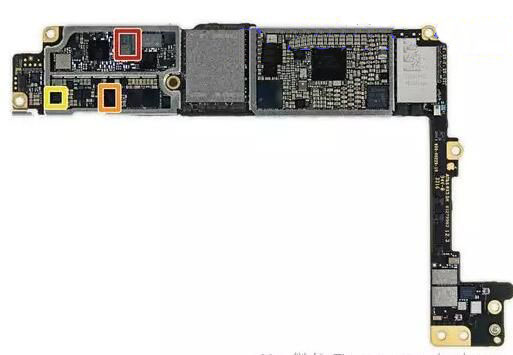

iPhone 7 Plus 的主板已经展今天我们面前，我们一起来看看它究竟包括那些元件

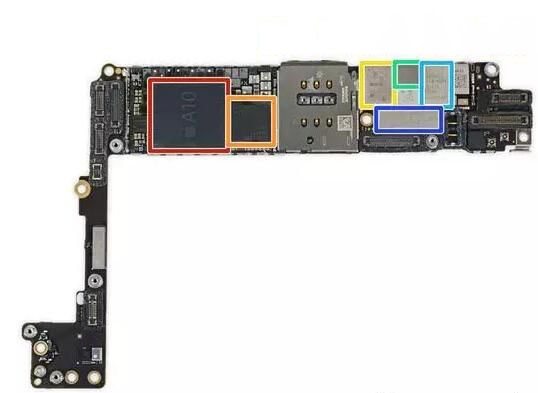

正面

-红色：苹果 A10 Fusion APL1W24 SoC + 三星 3GB LPDDR4 RAM

-橙色：高通 MDM9645M LTE Cat.12 Modem

-：Skyworks 78100-20

-绿色：Avagp AFEM-8065 功率放大模块

-淡蓝：Avago AFEM-8055 功率放大模块

-深蓝：环旭电子 O1 1R 触屏控制器

背面

-红色：东芝 THGBX6T0T8LLFXF 128GB NAND 闪存

-橙色：Murata 339S00199 Wi-Fi/蓝牙模块

-：NXP 67V04 NFC 控制器

-绿色：Dialog 338S00225 电源管理芯片

-淡蓝：高通 PMD9645 电源管理芯片

-深蓝：高通 WTR4905 多模 LTE

-玫红：高通 WTR3925 射频

还是背面

-红色：苹果/凌云科技 338S00105 音频编码器

-橙色：凌云科技 338S00220 音频放大器（2 个）

-：莱迪思半导体 ICESLP4K

-绿色：Skyworks 13702-20 分集

-淡蓝：Skyworks 13703-21 分集

-深蓝：Avago LF1630 183439

-玫红：NXP 610A38

仍然是背面

-红色：TDK EPCOS D5315

-橙色：德州仪器 64W0Y5P

-：德州仪器 65730A0P 电源管理芯片

第十一步

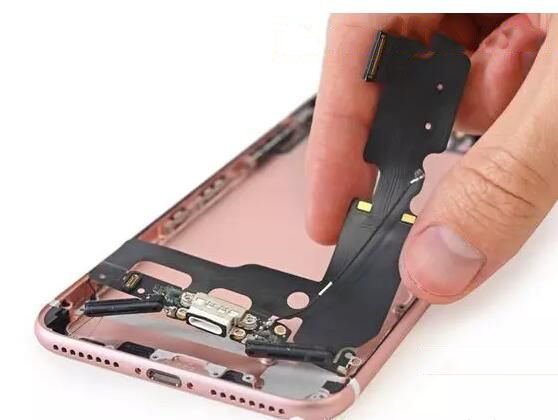

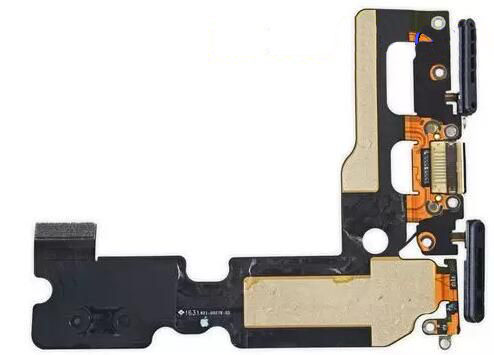

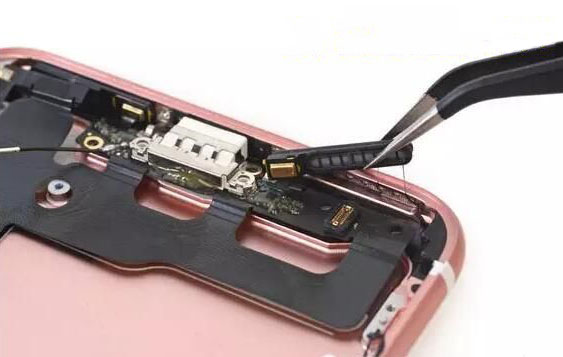

Lightning 连接器组件和扬声器之间连着带状排线， 而麦克风则是很厚实地粘在扬声器的小孔上。正如想象中的一样，扬声器的凹槽具有入口保护特征，可以让外部的运行环境维持干燥和良好。也许他们没有注意到，iPhone 7 Plus 的 Lightning 连接器组件相对来说非常大，不过仍像旧款 iPhone 一样轻度粘合在背壳上，很容易就可以取下。

连着 Lightning 连接器组件的带状排线对于防水来说非常重要，它可以让 iPhone 7 Plus 实现水下 50 米防护功能。

第十二步

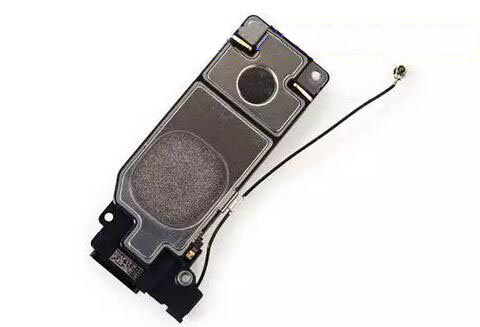

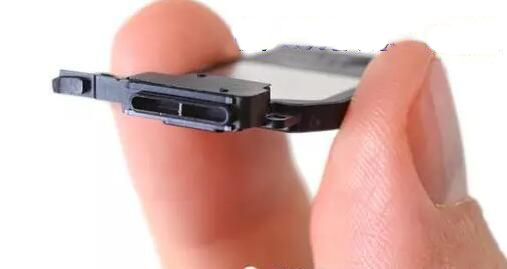

将扩音器取下之后，我们发现了一些时尚的弹性联结装置或者一些保护入口的网状物。与 iPhone 6s Plus 以及 iPhone 6 Plus 的扬声器设计类似，iPhone 7 Plus 也有天线附件。

第十三步

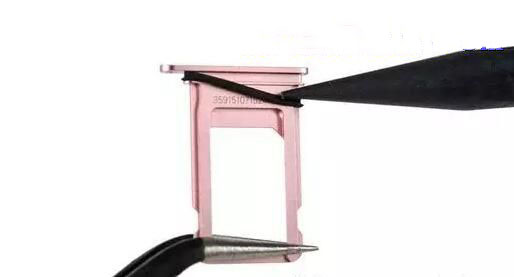

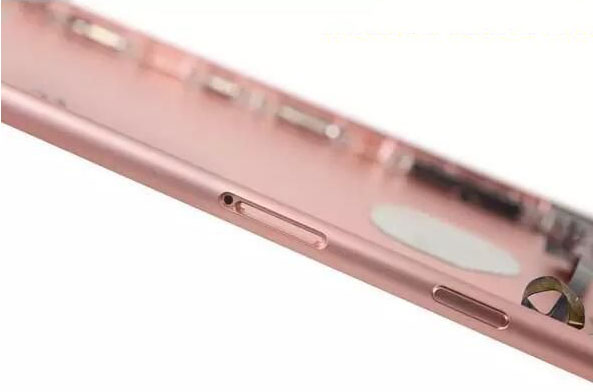

防水是 iPhone 7 和 iPhone 7 Plus 的重要功用之一，但是他们究竟是怎样实现防水的呢？我们发现了好多证据，比如：1)一个带有橡胶垫的铝制制SIM 弹出插口，2) SIM 插槽内也有橡胶垫圈。塑料插头和塑胶垫片并不是什么新技术，但他们可以有效地阻挡液体或者灰尘进入 iPhone.当然这也是有代价的，那就是你在替换零件时必须更多的方法。

第十四步

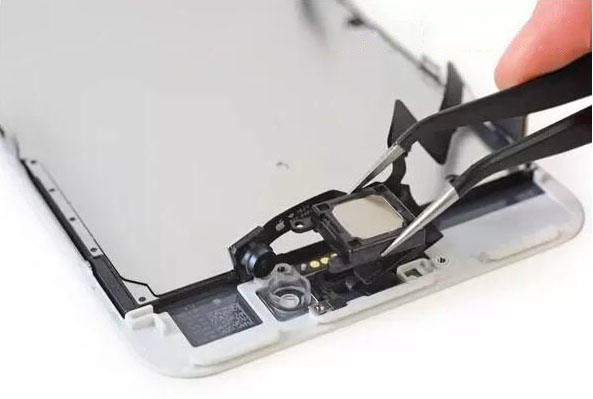

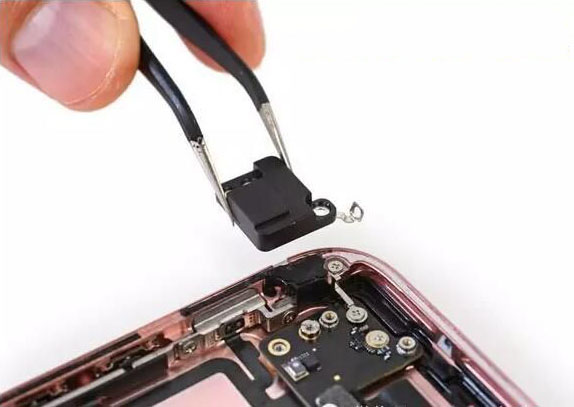

现在我们要解除几颗菲利浦螺丝，这样一来就可以在后置的上面拆下听筒扬声器。这个全新的耳机扬声器有双重任务——它同时也有扩音器的功能，这只是我们首次在一部 iPhone 上看见这么的场景。这样一来，iPhone 的立体声也即将更丰满。

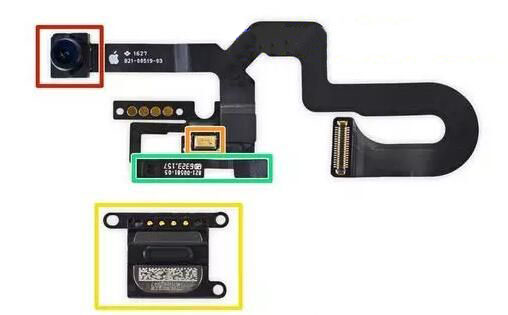

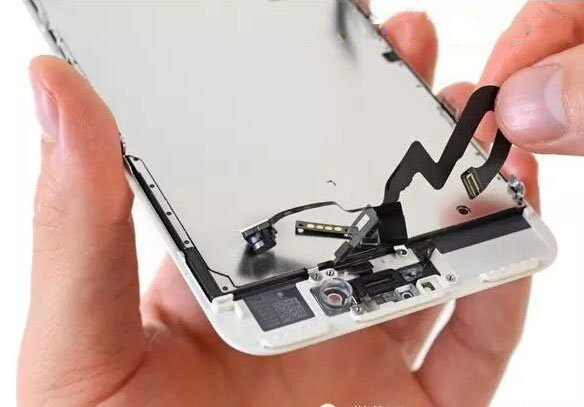

与后置相连的排线拆手机教程，其包括的元件一共有三个，再加上扬声器，我们在这里一共看到四个元件，它们分别是：

-红色：前置

-橙色：麦克风

-：立体扬声器

-绿色：近距离传感器和光谱感应器

第十五步

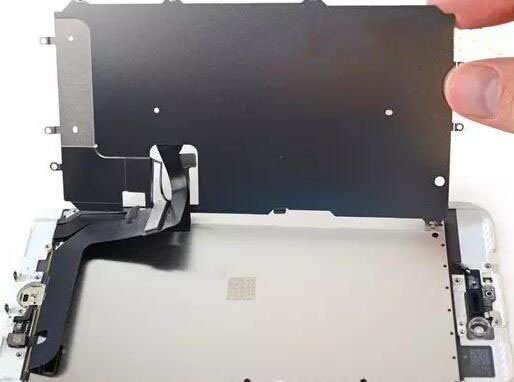

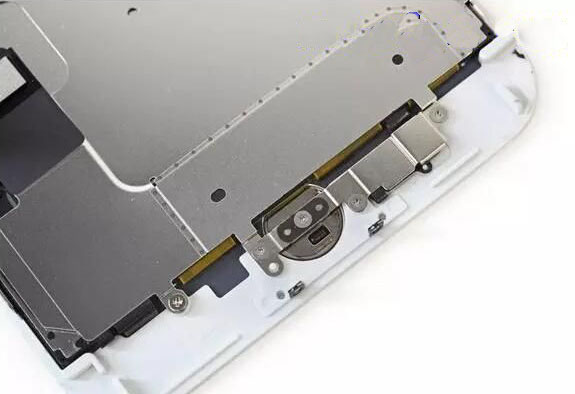

在 Home 键和 LCD 面板之间，我们发现了更多的“三点式”螺丝。幸运的是，LCD 面板下并没有任何粘合剂，而且排线也摆放得很整洁，很容易就可以拆除。

第十六步

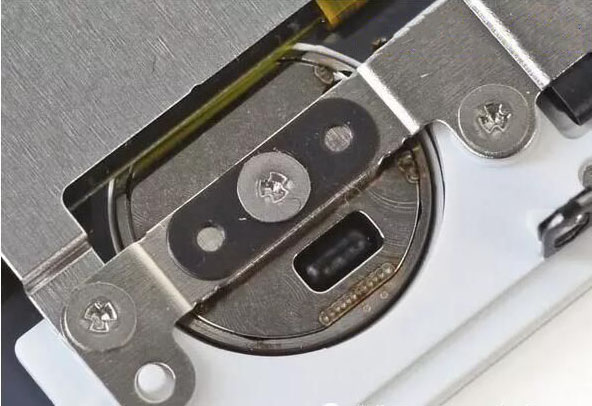

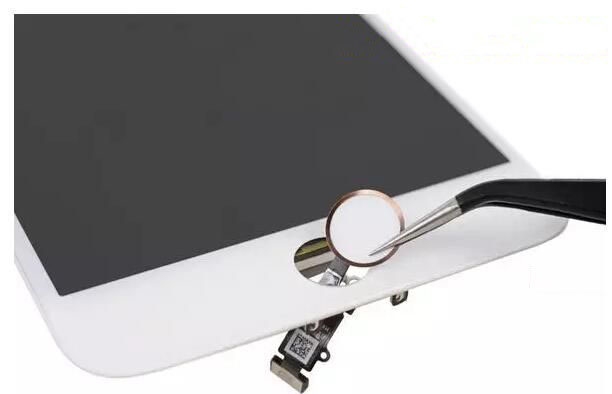

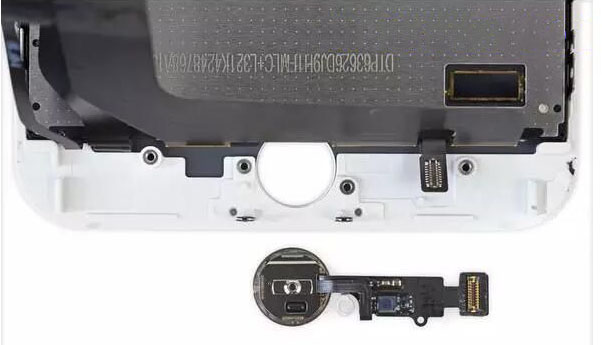

现在要拆下整个显示屏组件的最后一个零件：Home 键。更准确地说，它是一个触摸传感器，而不是“键”。正如你们所见到的，这个固态 Home 键是可以拆下的，不过其拆卸过程并不简单，因为你要处理掉几颗“三点式”螺丝，还有排线下面的粘合剂。

对于消费者来说，iPhone 7 Plus 有一个可以拆除的 Home 键无疑是个好消息，因为这是最容易损坏的零件之一。这一次我们发现的 Home 键，其可靠性要超过 iPhone 6s 和 iPhone 6.除此之外，一个非物理按键也会提高 iPhone 7 Plus 的整体可靠性，并且增加替换部件的需求。

第十七步

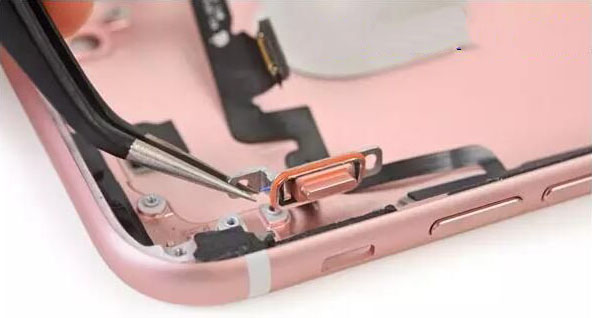

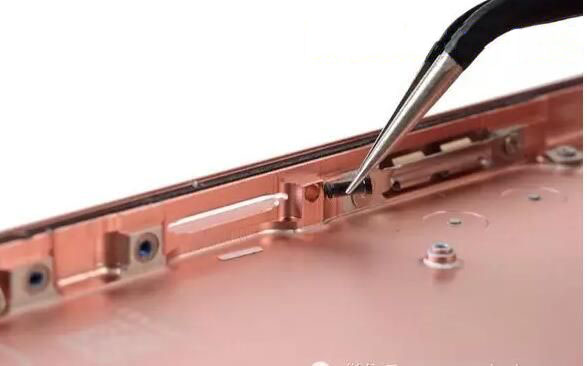

现在我们要拆下静音开关和电池键，以及剩下的按钮排线。音量键和电池键与壳体紧贴，所以特色的拆解方法在这里并不适用。苹果这样做拆手机教程，也是为了更好地防水。
