笔记本主板常见故障的解决办法？

主板是PC电脑中集成度最高的配件产品，也是最易出现故障的配件之一。较高的集成度使其维修起来相当麻烦，可维修性越来越低。不过很多时候由主板引起的电脑故障是很容易解决的，只要我们掌握了好的方法，维修起来并不困难，接下来笔者便详细的介绍一下主板故障的分类及排除方法。

一、主板故障的分类

一般情况下，我们可以将主板故障分为四类：第一类是根据对电脑的影响可分为非致命性故障和致命性故障。非致命性故障也发生在系统上电自检期间，一般给出错误信息；致命性故障发生在系统上电自检期间，一般导致系统死机。二类是根据影响范围不同可分为局部性故障和全局性故障。局部性故障指系统某一个或几个功能运行不正常，如主板上打印控制芯片损坏，仅造成联机打印不正常，并不影响其它功能;全局性故障往往影响整个系统的正常运行，使其丧失全部功能，例如时钟发生器损坏将使整个系统瘫痪。三是根据故障现象是否固定可分为稳定性故障和不稳定性故障。稳定性故障是由于元器件功能失效、电路断路、短路引起三星 笔记本主板 电路图，其故障现象稳定重复出现，而不稳定性故障往往是由于接触不良、元器件性能变差，使芯片逻辑功能处于时而正常、时而不正常的临界状态而引起。如由于I/O插槽变形，造成显示卡与该插槽接触不良，使显示呈变化不定的错误状态。四是根据影响程度不同可分为独立性故障和相关性故障。独立性故障指完成单一功能的芯片损坏；相关性故障指一个故障与另外一些故障相关联，其故障现象为多方面功能不正常，而其故障实质为控制诸功能的共同部分出现故障引起(例如软、硬盘子系统工作均不正常，而软、硬盘控制卡上其功能控制较为分离，故障往往在主板上的外设数据传输控制即DMA控制电路)。

二、引起主板故障的主要原因

1、人为故障：带电插拨I/O卡，以及在装板卡及插头时用力不当造成对接口、芯片等的损害。

3、 灰尘、静电原因：由于灰尘或静电导致主板接触不良、短路或烧毁主板上的芯片，而导致主板故障。3、 灰尘、静电原因：由于灰尘或静电导致主板接触不良、短路或烧毁主板上的芯片，而导致主板故障。过多的灰尘附着在cpu、芯片、风扇的表面会导致这些元件散热不良，电路印刷板上的灰尘在潮湿的环境中常常导致短路。

3、器件质量问题：由于芯片和其它器件质量不良导致的损坏。

三、主板故障检查维修的常用方法

主板故障往往表现为系统启动失败、屏幕无显示等难以直观判断的故障现象。下面列举的维修方法各有优势和局限性，往往结合使用。

1、清洁法：可用毛刷轻轻刷去主板上的灰尘，另外，主板上一些插卡、芯片采用插脚形式，常会因为引脚氧化而接触不良。可用橡皮擦去表面氧化层，重新插接。

2、观察法：反复查看待修的板子，看各插头、插座是否歪斜，电阻、电容引脚是否相碰，表面是否烧焦，芯片表面是否开裂，主板上的铜箔是否烧断。还要查看是否有异物掉进主板的元器件之间。遇到有疑问的地方，可以借助万用表量一下。触摸一些芯片的表面，如果异常发烫，可换一块芯片试试。

3、电阻、电压测量法：为防止出现意外，在加电之前应测量一下主板上电源+5V与地(GND)之间的电阻值。最简捷的方法是测芯片的电源引脚与地之间的电阻。未插入电源插头时，该电阻一般应为300Ω，最低也不应低于100Ω。再测一下反向电阻值，略有差异，但不能相差过大。若正反向阻值很小或接近导通，就说明有短路发生，应检查短的原因。

四、产生这类现象的原因有以下几种：

对于换上的机芯板出现显示异常、彩条、灰屏等现象，可以把原机的fash芯片拆下来装到新换的板子上，这样可以彻底排除主板驱动程序不对引发的故障。我是做主板显卡维修的 花屏原因有两种 第①是显卡滤波电容部分爆裂 第②显卡显示芯片虚焊 如果是电容问题修好还可以用 如果是主板芯片虚焊就不好休了 芯片虚焊即使修好也用不了几天 还会虚焊出现花屏 建议换板子。本文转载自梦楠《为什么会出现主板不加电或主板点不亮》1．主板不加电（开机触发电路不工作）某些主板，未插cpu以前，不开机1) 换电源有时可解决问题2) 电池没电3) cmos跳线4) 板上粘有导电物5) pcb有断线6) 电源控制器芯片坏7) 逻辑门电路芯片坏8) 板上某芯片短路9) 实时时钟坏10) 时钟发生器坏11) i/o芯片坏12) 南桥坏2．供电不正常 某些主板，未插cpu以前，供电不正常1) 电源插座+5v，+12v，+3.3v2) 板上沾有导电物3) 板上某一个或几个芯片短路4) 板上pcb有断线现象5) 与+5v相连的电感线圈、电解电容6) 场效应管7) 与场效应管输出端相连的电感线圈、电解电容8) 电源控制器9) 电源控制器的电路10) 场效应管的栅极电压及通路11) 检查南北桥、i/o、时钟发生器的、bios的供电3．无时钟1) 查供电3.3v 和2.5v2) 时钟发生器的电路：晶振、谐振电容、激励电压、限流小电3) 板上粘有导电物4) pcb有断线5) 北桥损坏会导致时钟发生器部分输出端无波形。

当排除短路故障后，插上所有的I/O卡，测量+5V，+12V与地是否短路。特别是+12V与周围信号是否相碰。当手头上有一块好的同样型号的主板时，也可以用测量电阻值的方法测板上的疑点，通过对比，可以较快地发现芯片故障所在。

当上述步骤均未见效时，可以将电源插上加电测量。一般测电源的+5V和+12V。当发现某一电压值偏离标准太远时，可以通过分隔法或割断某些引线或拔下某些芯片再测电压。当割断某条引线或拔下某块芯片时，若电压变为正常，则这条引线引出的元器件或拔下来的芯片就是故障所在。

4、拔插交换法：主机系统产生故障的原因很多，例如主板自身故障或I/O总线上的各种插卡故障均可导致系统运行不正常。采用拔插维修法是确定故障在主板或I/O设备的简捷方法。该方法就是关机将插件板逐块拔出，每拔出一块板就开机观察机器运行状态，一旦拔出某块后主板运行正常三星 笔记本主板 电路图，那么故障原因就是该插件板故障或相应I/O总线插槽及负载电路故障。若拔出所有插件板后系统启动仍不正常，则故障很可能就在主板上。采用交换法实质上就是将同型号插件板，总线方式一致、功能相同的插件板或同型号芯片相互芯片相互交换，根据故障现象的变化情况判断故障所在。此法多用于易拔插的维修环境，例如内存自检出错，可交换相同的内存芯片或内存条来确定故障原因。

5、软件诊断法：通过随机诊断程序、专用维修诊断卡及根据各种技术参数(如接口地址)，自编专用诊断程序来辅助硬件维修可达到事半功倍之效。程序测试法的原理就是用软件发送数据、命令，通过读线路状态及某个芯片(如寄存器)状态来识别故障部位。此法往往用于检查各种接口电路故障及具有地址参数的各种电路。但此法应用的前提是CPU及基总线运行正常，能够运行有关诊断软件，能够运行安装于I/O总线插槽上的诊断卡等。编写的诊断程序要严格、全面有针对性，能够让某些关键部位出现有规律的信号，能够对偶发故障进行反复测试及能显示记录出错情况。

附：三星笔记本拆机实例：

本文我们推荐的这几款笔记本，至少在目前来说，配置上主流，外观上轻薄便携，部分机型也不失时尚，性价比容易接受，所以，最近想要入手商务系列的朋友，不妨多多关注和对比，来选择一款心仪的笔记本。而二合一轻薄本更是建立在轻薄本的基础上，融合了平板电脑的极致操控体验，让用户不仅能够便携，同时操控上获得非常好的用户体验，这才能算是一款好的二合一笔记本。笔记本作为目前比较普及的一种电子产品，特别是随着笔记本发展的不断细分，出现了针对不同人群的笔记本类别，诸如游戏本、轻薄便携本、家用普及本等等。

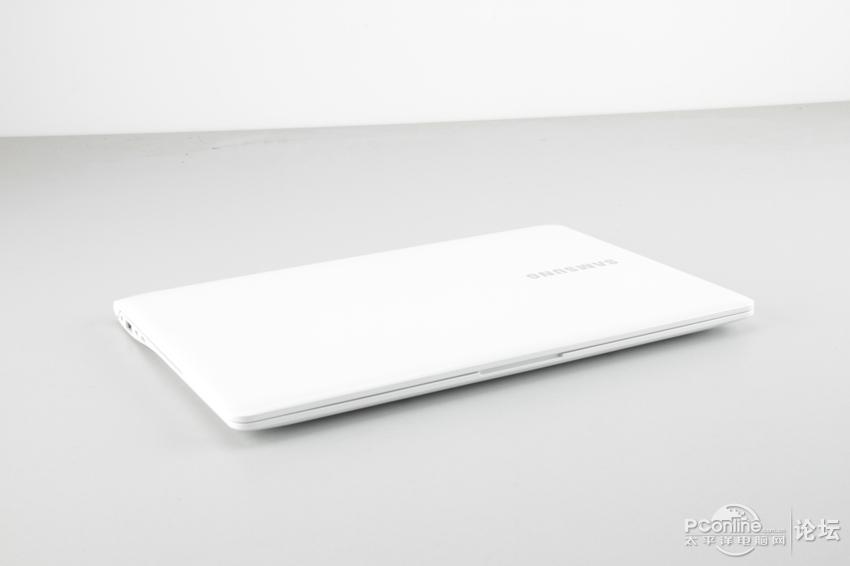

此次要拆机的版本为象牙白的版本，当然还有曜月黑的版本

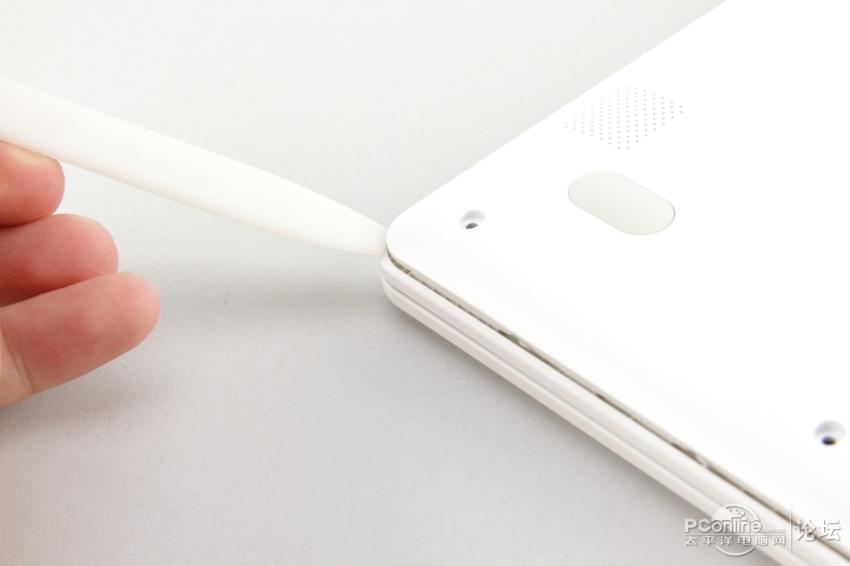

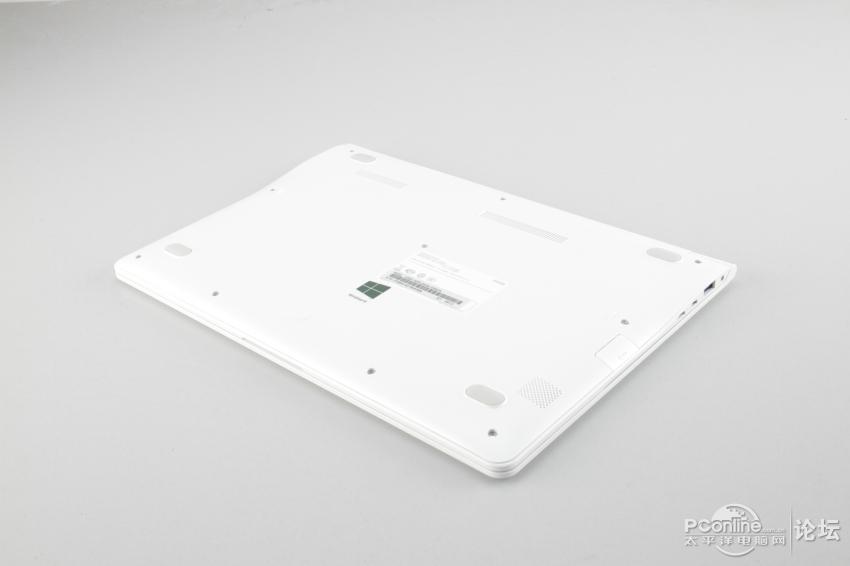

和大多数超级本一样，轻薄都采用一体式设计，拆机都是从整个一体式D面开始的

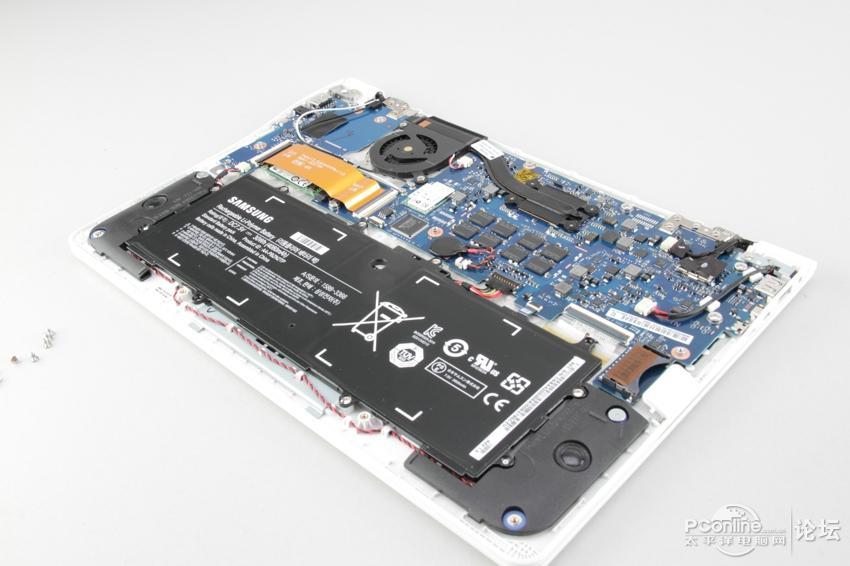

拆开全貌

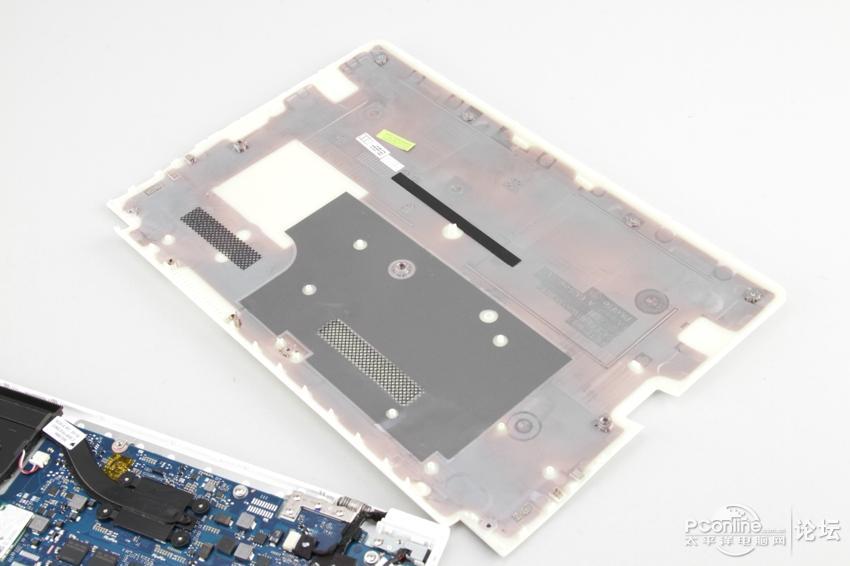

D面全貌，ABS工程塑料外加金属漆防止EMC

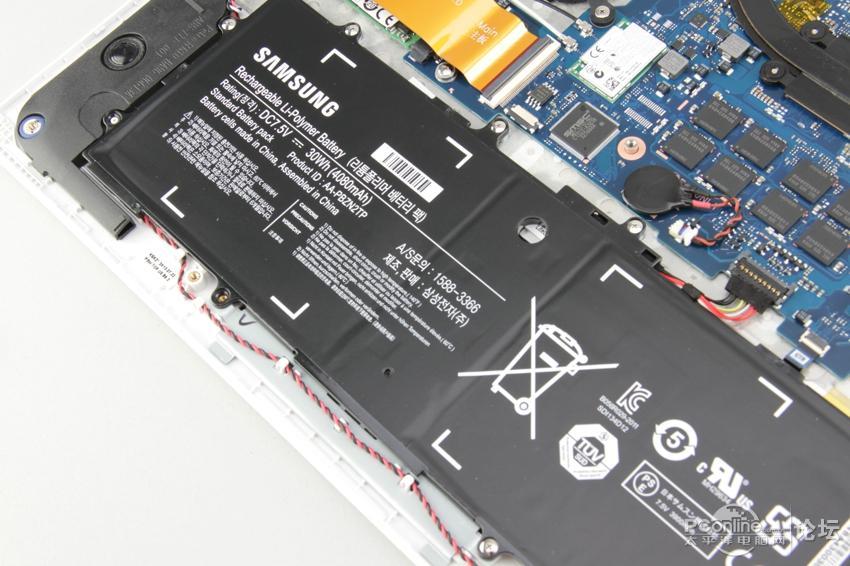

电池容量为4080毫安，在超级本中不算很大。但毕竟是13.3寸的体积，这容易也算马马虎虎。
