图解光缆、终端盒、尾纤的接法和光纤各种接口

台北101大楼有地上101层、地下5层，其中b1至4楼共有5层购物中心，86至88楼为观景餐厅，89楼为室内观景层，91楼为室外观景台。台北101大楼有地上101层、地下5层，其中 b1至4楼共有5层购物中心，86至88楼为观景餐厅，89楼为室内观景层，91楼为室外观景台。燃气热水器按其排烟方式可分为以下几种：a、直排式热水器：燃烧时所需要的氧气取自室内,燃烧后产生的废气也排放在室内.这种热水器因其不是密封的燃烧室而须安装在室内,具有很大的危险性,造成沐浴者死亡的现象累见不鲜.目前,国家已严禁生产、销售这类产品.b、烟道式热水器：在直排的基础上加了排气管道,燃烧时所需要的氧气取自室内,燃烧所产生的废气通过烟道排向室外.这种热水器安装时必须使排烟管的管道排气通畅,但是遇刮风的时候,风就会容易由排烟管道倒灌入燃烧室产生熄火现象.这种热水器不能安装在浴室,须分室安装.c、强排式热水器 所需空气来自室内,燃烧后产生的废气由机器内的风机通过烟道强制排出室外.这种产品安全性能好,但也必须分室安装.d、平衡式热水器：较前三类实现了一个很大的飞跃,外壳是密封的,和外壳联成一体的烟道做成内外两层,烟道从墙壁通向室外,热水器运行时需要的氧气从室外通过烟道的外层供应,燃烧后产生的烟气从烟道的内层排到室外,所以它对室内空气既不消耗,也不污染.这种燃气热水器是最安全的,可以安装在浴室.所以这种燃气热水器也是燃气公司极力推荐的热水器,而且越来越为广大用户喜爱.。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头，起连接尾纤和设备作用。

光缆终端盒：是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器 ：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒 ：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光纤熔接盒：是两条光缆对接成一条长的光缆用的。光纤终端盒和光纤熔接盒之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

耦合器：只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。

终端盒VS熔接盒： 前者是光缆和尾纤的熔接，后者是光缆之间的熔接。

接续盒VS终端盒：接续盒是全密封的可以防水，但是它无法固定尾纤；终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。

尾纤VS跳线：尾纤只有一头是活动接头；跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。

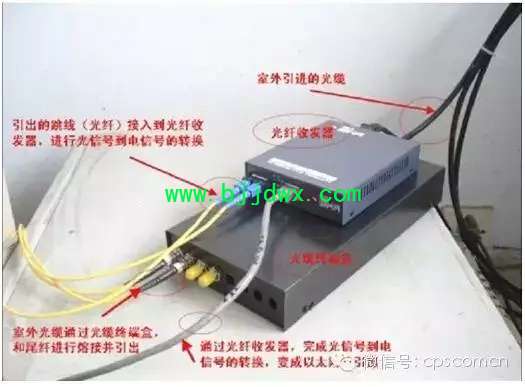

一、光缆、终端盒、尾纤的连接关系

步骤 1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤 2： 将光纤跳线接入光纤， 目的是将光信号转换成电信号。

步骤 3： 光纤引出的便是电信号， 使用的传输介质便是双绞线。此时双绞线可接入网络设备的 RJ-45 口。到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但假如没有配光模块（类似光纤功能），该口也不能使用。

二、光缆、终端盒、尾纤的作用

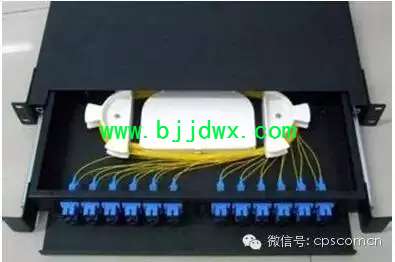

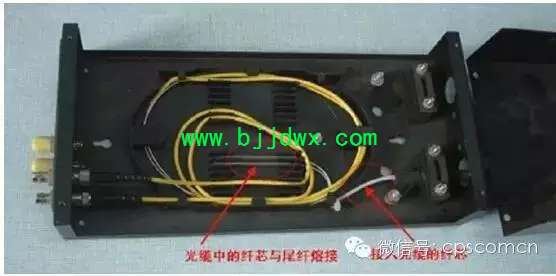

光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，

尾纤又叫做尾线，一端是连接头，另一端是光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤（之间还用到耦合器、跳线等）。尾纤又叫做尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤（之间还用到耦合器、跳线等）。】，咨询电话：0755-23723419光纤终端盒起什么作用，尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤(之间还用到耦合器、跳线等)。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。通过熔接，与其他光缆纤芯相连。

尾纤作用： 主要是用于连接光纤两端的接头。 尾纤一端跟光纤接头熔接 ，另一端通过特殊的接头跟光纤或光纤模块相连， 构成光数据传输通路。一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开， 便成了尾纤。

(1）标准中数值确定的前提：综合考虑了各种可能的情况，如不同厂家、不同型号的连接器，不同厂家、不同型号的光纤的传输特性差别很大，如早期光纤。光纤配线架是用来容纳光纤和进行光纤活动转接的部件，它的作用主要用于固定和收纳光纤、端接光纤和安装光纤耦合器，同时也可以保护光纤的接头，防止其被损害，总体来说是一个保护装置。宁波品悦odf光纤配线架是用来容纳光纤和进行光纤活动转接的部件，它的作用主要用于固定和收纳光纤、端接光纤和安装光纤耦合器，同时也可以保护光纤的接头，防止其被损害，总体来说是一个保护装置。

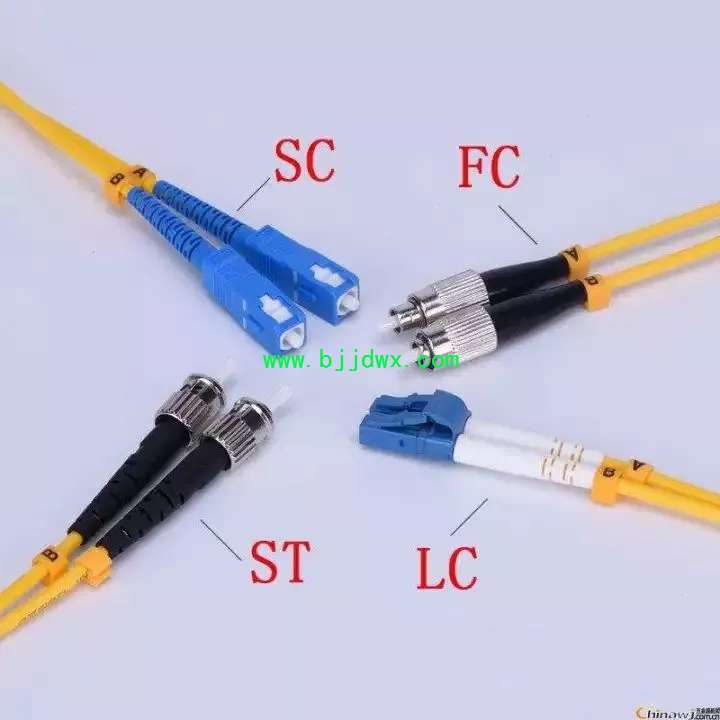

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;

C连接头直接插拔，使用很方便，缺点是容易掉出来;

FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

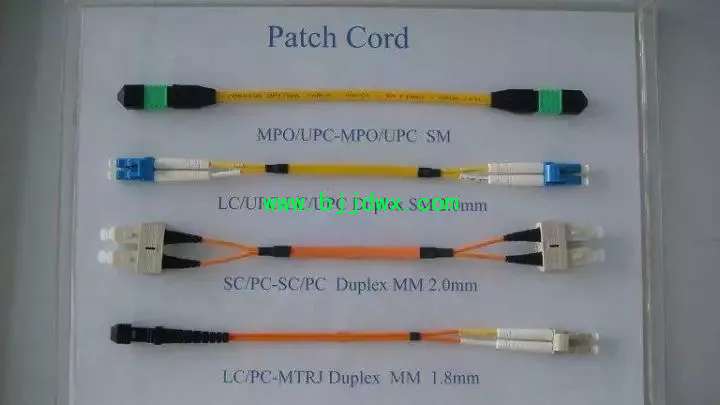

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。

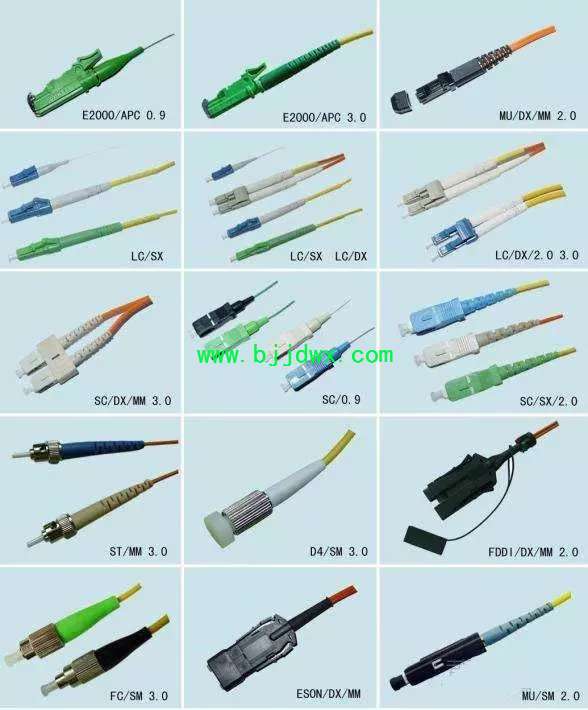

光纤接口连接器的种类

TF-FC、TF-ST、TF-FC/APC、TF-SC/APC、TF-SC

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：

① fc型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。①fc型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在odf侧采用(配线架上用的最多)②sc型光纤跳线：连接gbic光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

②sc型光纤跳线：连接头绕上述连接销轴的此端，而且按照垂直于上述连接销轴线的方向并在上述托架之一的外侧延伸。

③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)

④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体

各种光纤接口类型介绍

光纤接头

FC 圆型带螺纹(配线架上用的最多)

ST 卡接式圆型;

SC 卡接式方型(路由器交换机上用的最多)

PC 微球面研磨抛光;

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

光纤模块:一般都支持热插拔,

光口一般都是通过光纤线缆来进行数据传输，接口模块一般为sfp(传输率2gb/s)和gbic(1gb/s),对应的接口为sc和lc。光口一般都是通过光纤线缆来进行数据传输，接口模块一般为sfp（传输率2gb/s）和gbic（1gb/s）,对应的接口为sfp和lc。光口一般都是通过光纤线缆来进行数据传输，接口模块一般为sfp（传输率2gb/s）和gbic（1gb/s）,对应的接口为sc和lc。

SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

单模: L ,波长1310 单模长距LH 波长1310,1550

多模:SM 波长850

SX/LH表示可以使用单模或多模光纤

在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：

“/”前面部分表示尾纤的连接器型号。

“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头。

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等.

“ /”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

尾纤头带倾角可使反射光不沿原路径返回： σ=δλ·d（λ）·l （2：常用于光纤配线架，不容易氧化优点。"apc”多 用在广电和早期的catv系统中光纤终端盒起什么作用，因为apc采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是 垂直的时候，反射光沿原路径返回。射光再次入射到玻璃平板然后被耦合回光纤,对光路中每个波长而言,返回的光与入射光的传播路径正好相反,因此返回的光与入射光纤相耦合,并通过光环形器输出。
