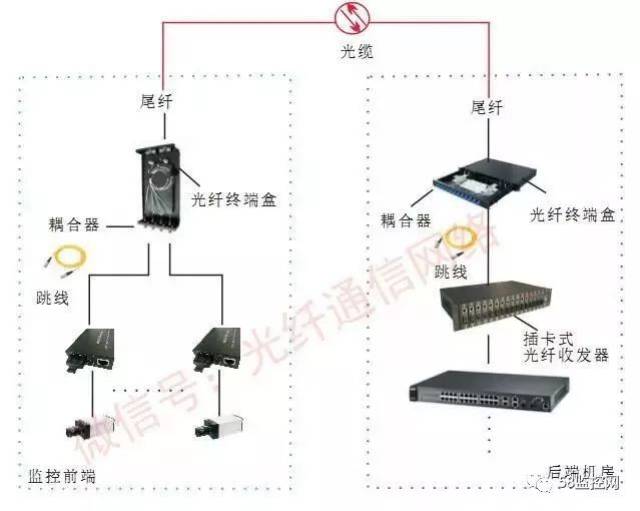

传输层拓扑图

步骤 1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤 2： 将光纤跳线接入光纤， 目的是将光信号转换成电信号。

步骤 3： 光纤引出的便是电信号， 使用的传输介质便是双绞线。此时双绞线可接入网络设备的 RJ-45 口。到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤功能），该口也不能使用。

光缆终端盒、尾纤的作用和接法

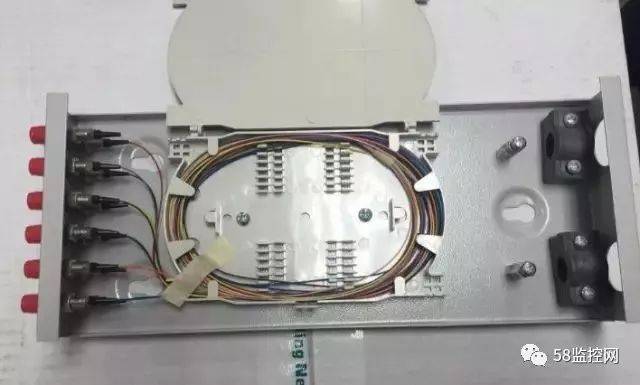

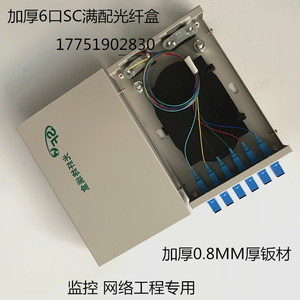

光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯。

例如：一根 4 芯的光缆（光缆中有 4 根纤芯），那么，这根光缆经过终端盒，便可熔接出最多 4 根尾纤，即往外引出 4 根跳线。上图 ，只熔接了 2 根，也就往外引出了 2 根跳线。

如图所示，这是一根外皮是尾纤。

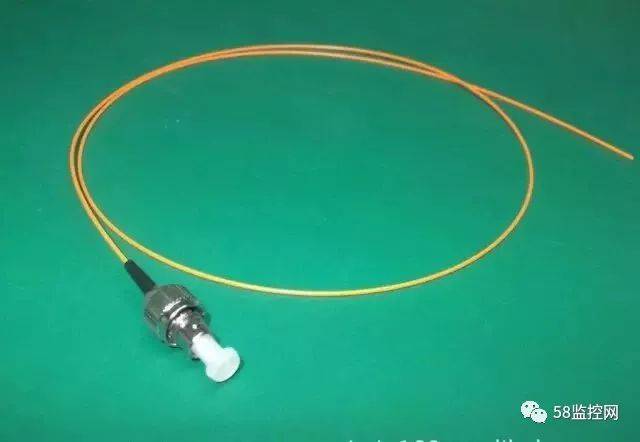

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。通过熔接，与其他光缆纤芯相连。

尾纤作用： 主要是用于连接光纤两端的接头。 尾纤一端跟光纤接头熔接 ，另一端通过特殊的接头跟光纤或光纤模块相连， 构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开， 便成了尾纤。

名词解释

尾纤：用在终端盒里， 连接光缆中的光纤， 通过终端盒耦合器 （适配器），连接尾纤和跳线。

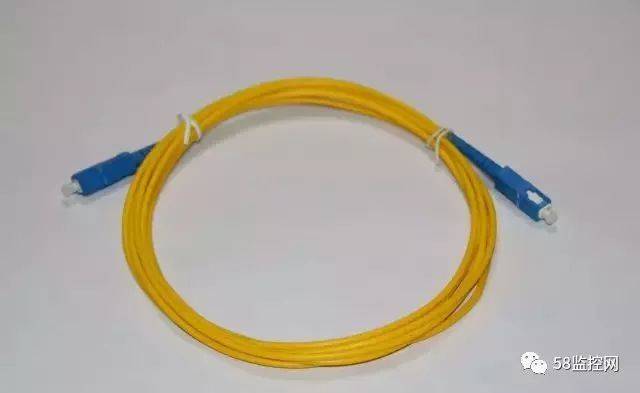

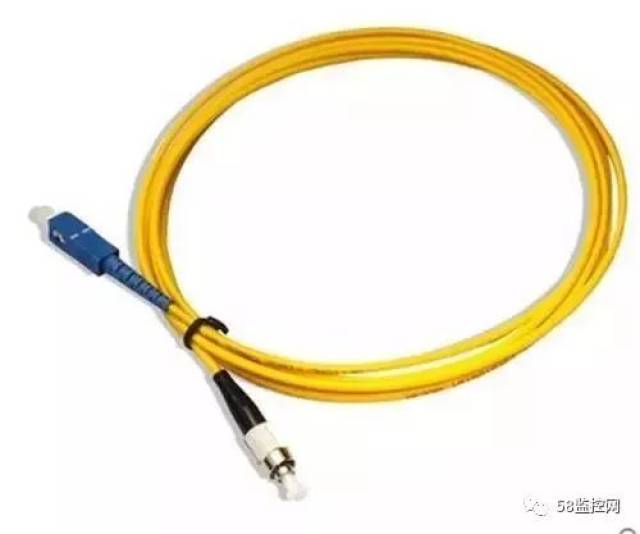

跳线：跳纤两头都是活动接头。起连接尾纤和设备作用。

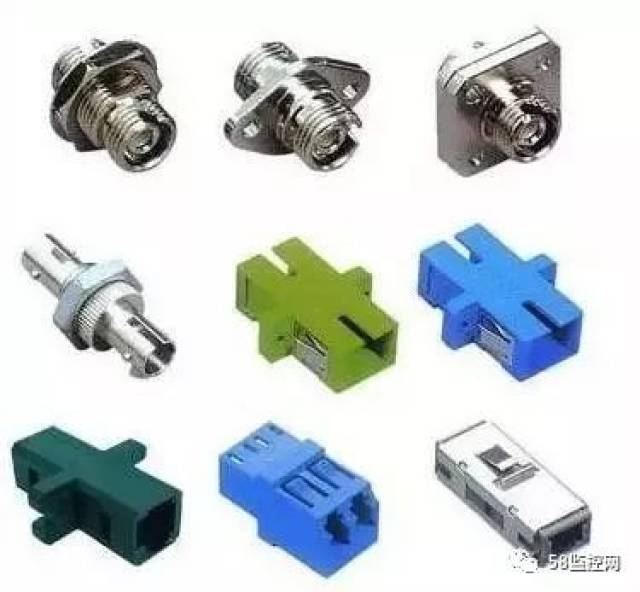

光纤耦合器 ：是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒 ：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

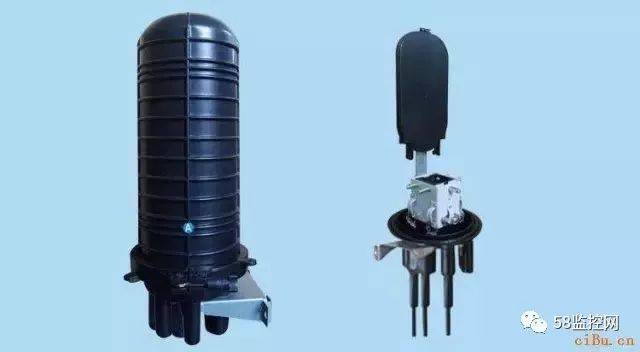

光缆接续盒：是两条光缆对接成一条长的光缆用的。他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。
