实验四路由器的基本配置和管理方法（一）

实验4 基本路由器配置一、实验目的

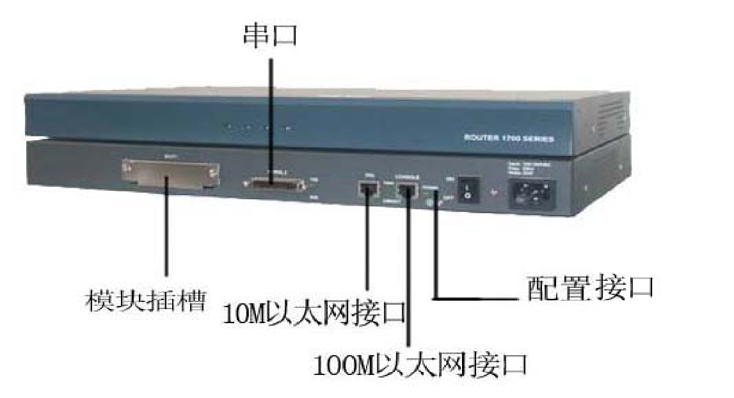

（1）熟悉路由的各个接口的外观，接口的功能，接口的表示方法；

(2）Master 带外管理方式：通过接口控制台配置；

(3）掌握带内管理方式：telnet配置；

二、应用环境

路由器是一个三层设备，其主要功能是选择路径并连接到广域网。与交换机相比，接口数量要少得多，但功能却要强大得多。这些功能就外观而言，接口和模块的种类也比较多。当然，价格相差很大。通常高端设备是模块化的。支持的模块类型也很丰富。

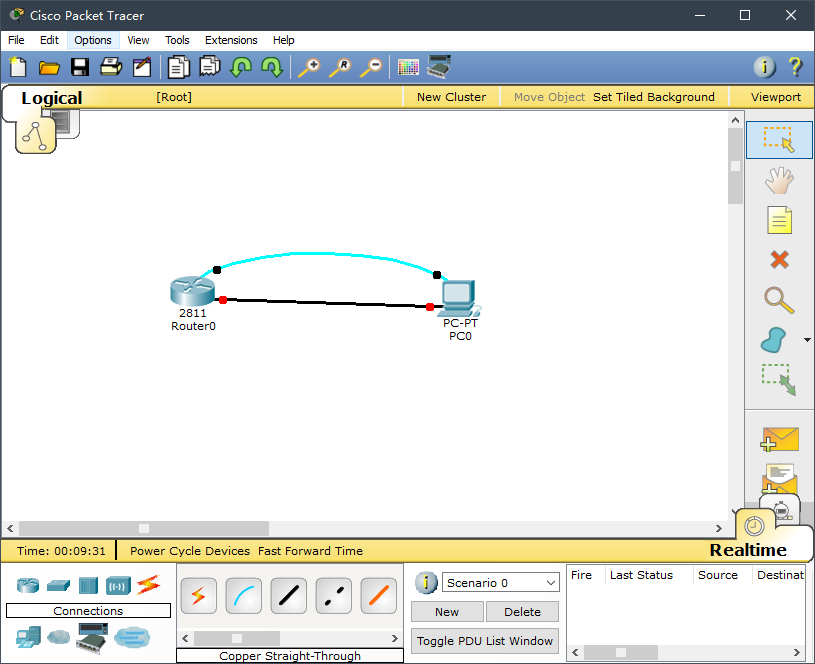

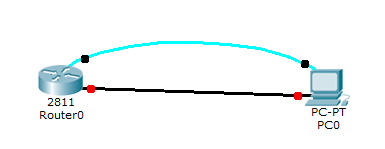

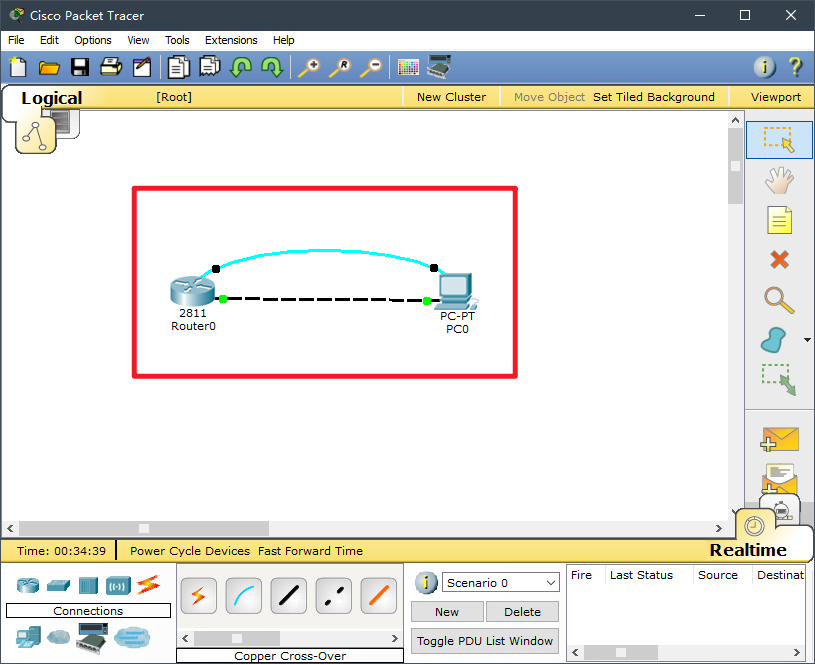

三、实验设备四、实验拓扑

五、实验要求六、实验步骤：（本地管理） 第一步：将配置线一端接路由器Console口，另一端接PC口串口。

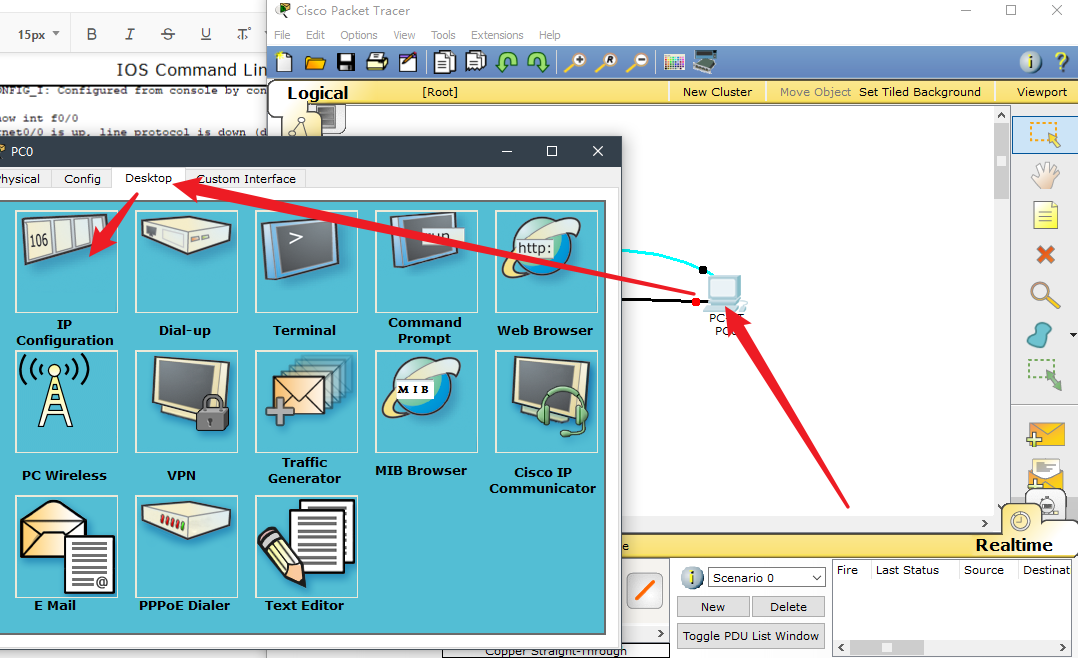

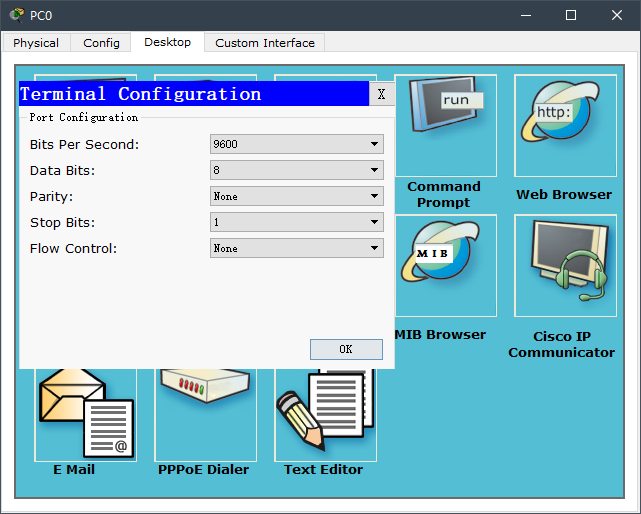

第 2 步：在 PC 上运行终端仿真程序

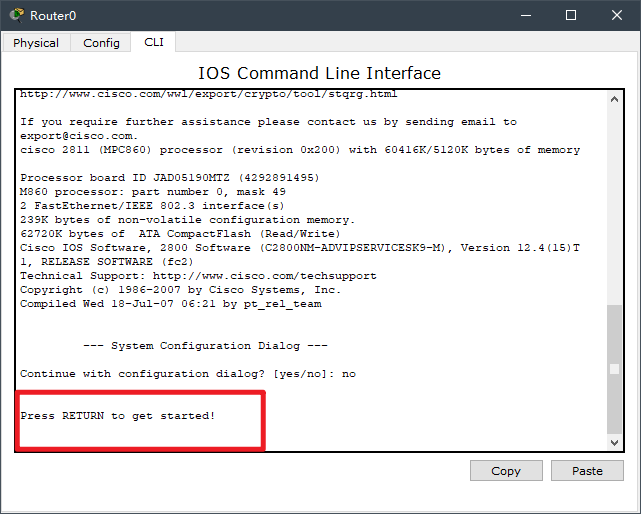

第三步：给路由器上电，超级终端会显示路由器信息，自检后会出现命令提示符“Press RETURN to get started”。

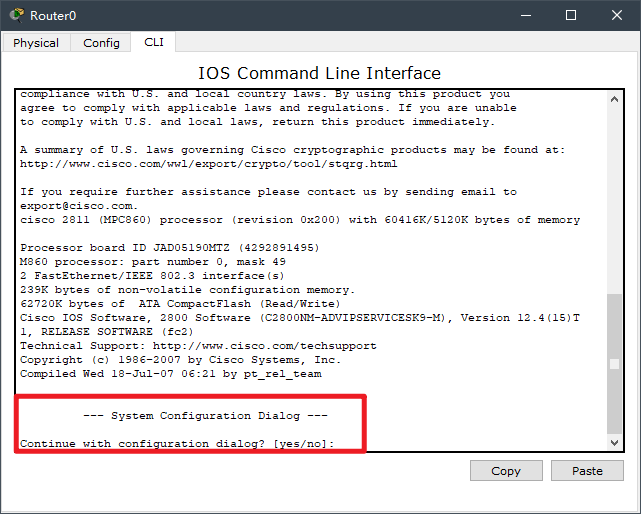

第一次运行会出现提示信息，询问是否按照他的提示进行配置，这里我们输入no。

此处进入用户模式。

第 4 步：按 Enter 键进入用户配置模式

输入enable进入特权模式，继续输入config进入配置模式：

enable
config

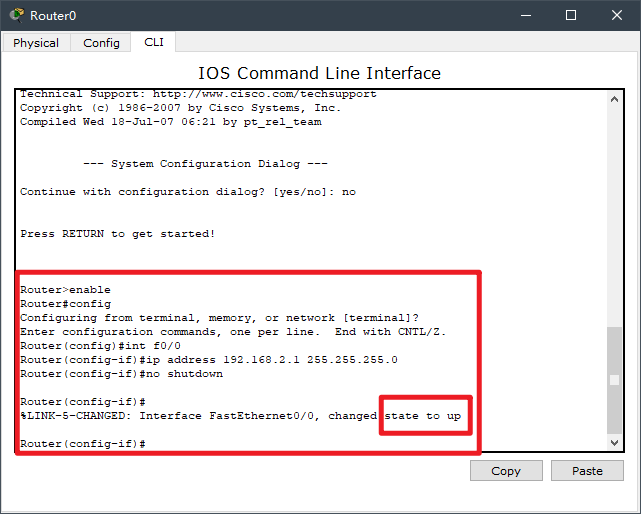

步骤 5：设置路由器以太网接口地址并验证连通性。

int f0/0
ip address 192.168.2.1 255.255.255.0
no shutdown

最后一定要记住不要关机，否则最后不开机配置就不行了。

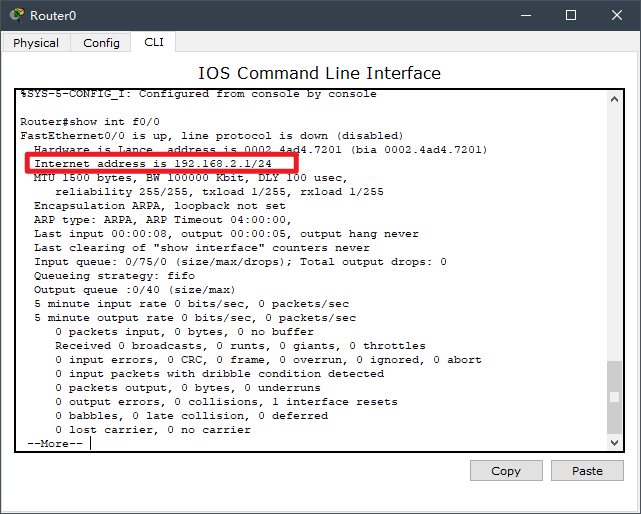

最后进入特权模式后，执行show int f0/0查看配置：

exit
exit
show int f0/0

显示结果表示配置成功。

第六步：设置PC的IP地址并测试连通性

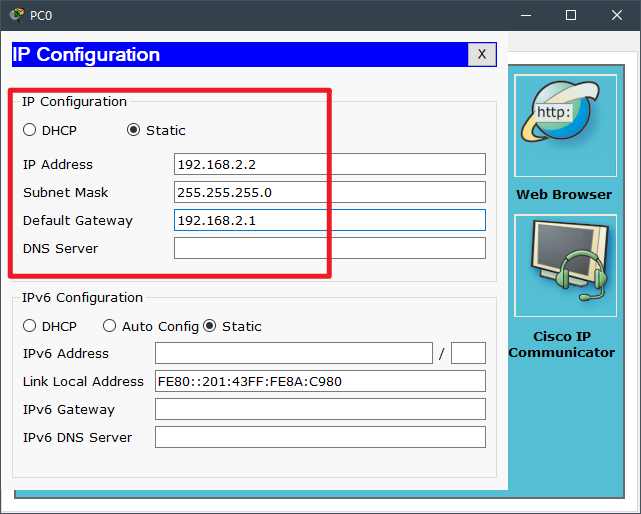

配置IP地址：

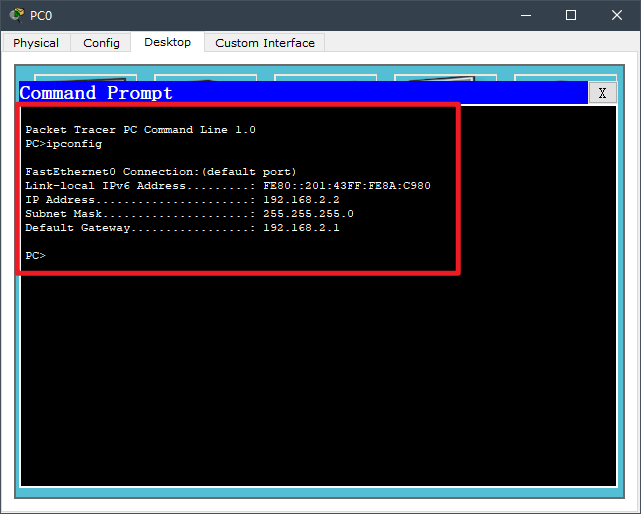

然后在终端输入ipconfig查看是否配置成功：

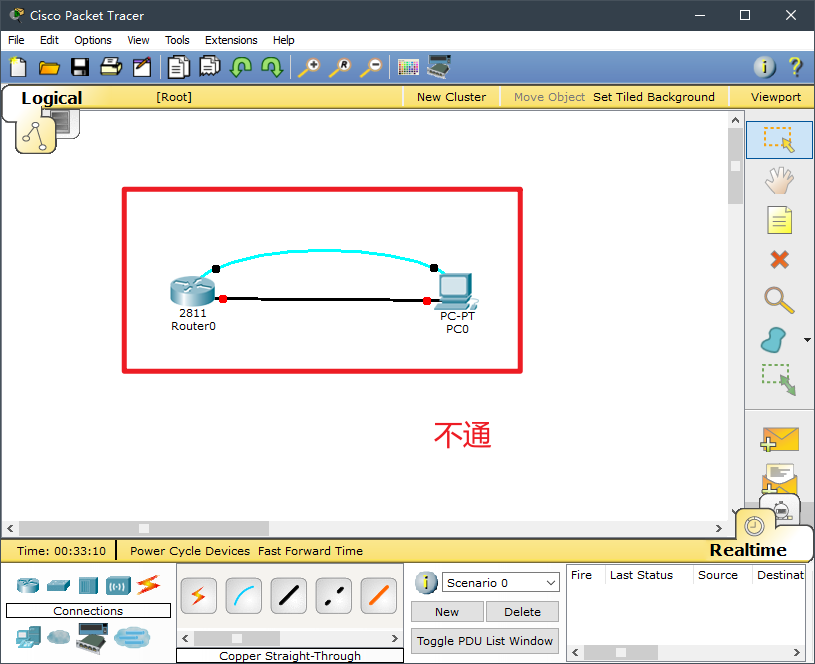

这时候还是不行，因为同种设备用的是直通线，不同类型的设备用的是交叉线。

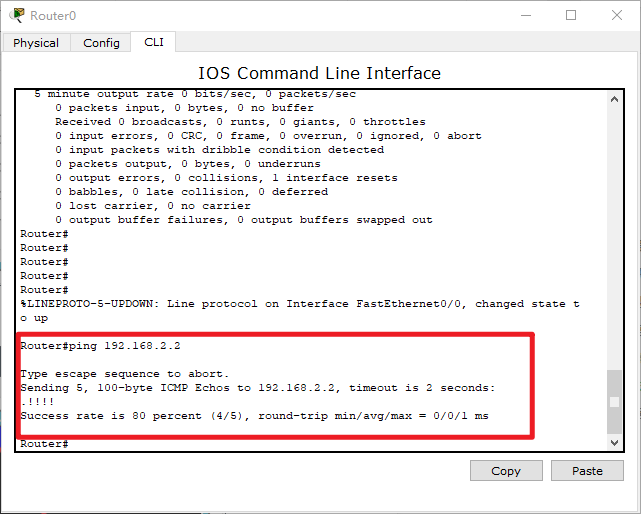

然后我们ping路由器上的PC来测试连通性：

可以ping通。

步骤 7：Telnet 到 PC 上的路由器

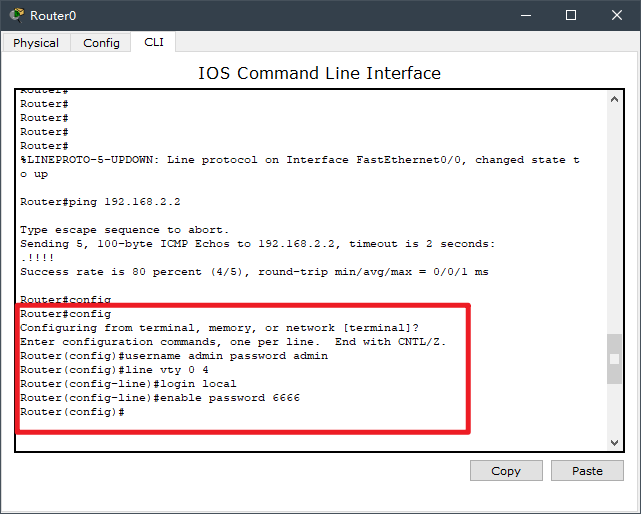

首先进入配置模式：

config
username admin password admin
line vty 0 4
login local
enable password 6666

这里我把远程连接路由器的用户名设置为admin，密码设置为admin，同时设置特权模式登录密码为6666。

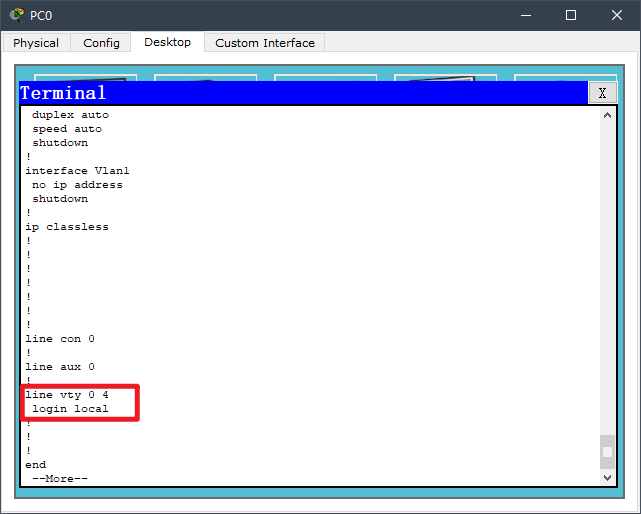

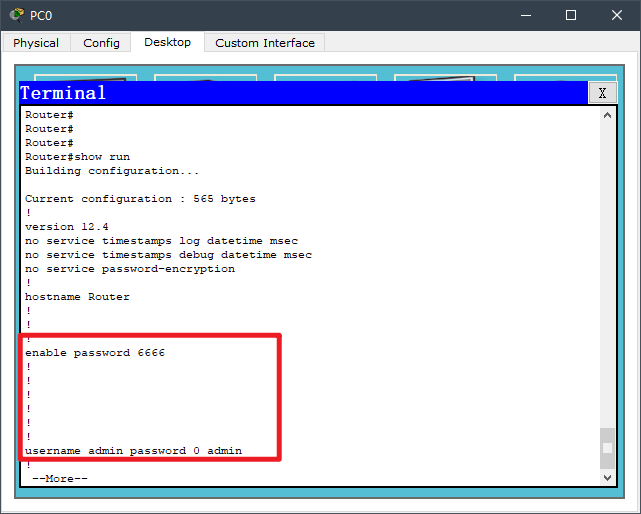

然后我们检查配置并在特权模式下输入show run：

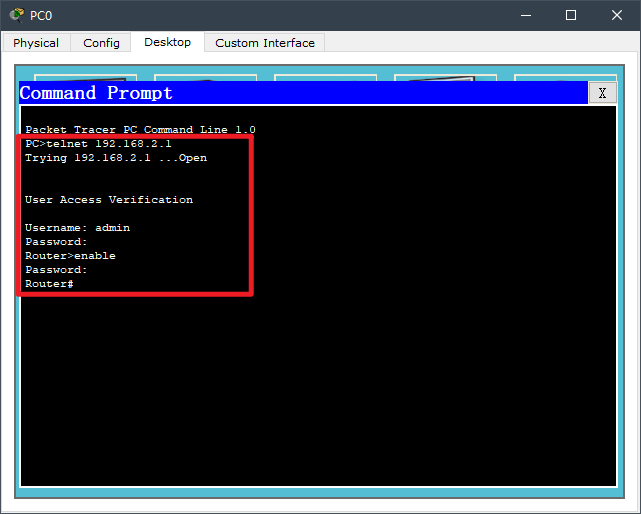

然后我们通过PC远程登录路由器。

进入PC命令行：

telnet 192.168.2.1
admin
admin
enable
6666

输入密码时，不会回显。

// web 方式登录
ip http server

由于 Cisco 模拟器不支持网页登录，因此无法演示。
