无线局域网的802.1X认证框架中的应用及实现方案

1简介

远程身份验证拨入用户服务（RADIUS）最初由Livingston提出，旨在为拨号用户提供身份验证和记帐。经过许多改进，它已逐渐成为一种通用的网络身份验证和计费协议，并在IETF提交的RFC2865和RFC2866文档中进行了定义。 RADIUS协议在客户端/服务器模式下工作。客户端是网络访问服务器（NAS）。它将身份验证和记帐信息提交到RADIUS服务器。 RADIUS服务器处理该信息，并将结果返回给NAS。

RADIUS协议具有广泛的应用范围，并且用于身份验证和计费系统中，以用于移动，数据和智能网络等服务。在无线局域网的80 2. 1X身份验证框架中，还建议在身份验证侧使用RADIUS协议。

本文将讨论RADIUS协议的原理，并讨论其在WLAN中的应用和实现。

2 RADIUS协议

2. 1 WLAN网络模型

在实际的商用无线LAN中，可以使用LAN交换机来实现80 2. 1X身份验证协议中的端口控制功能。为了确保网络的安全性，应在无线LAN的出口和身份验证端添加防火墙。 RADIUS服务器和也可以采用主备结构，以确保网络的健壮性。

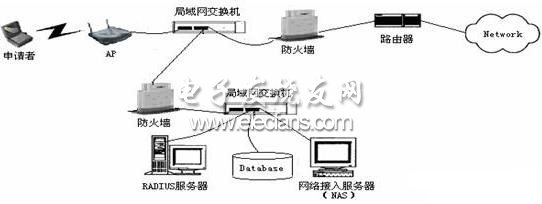

网络模型如下所示：

图1无线LAN网络模型

无线LAN的身份验证端由RADIUS服务器，网络访问服务器（NAS）和组成。其中：

NAS：作为RADIUS服务器的客户端，它将用户的身份验证信息转发到RADIUS服务器。并且在用户通过身份验证后，它将记帐信息发送到RADIUS服务器。

RADIUS服务器：作为身份验证系统的中央服务器，它连接到NAS和。它接受从NAS提交的信息，对执行相应的操作，并将处理结果返回给NAS。

：用于存储所有用户信息，账单信息和其他信息。用户信息由网络管理员添加到中；记帐信息来自RADIUS服务器；其他信息包括日志信息等。

2. 2 RADIUS数据包结构

RADIUS是应用程序层协议。在传输层中，其消息封装在UDP消息中，然后封装在IP数据包中。 RADIUS身份验证使用端口1812，记帐使用端口1813。

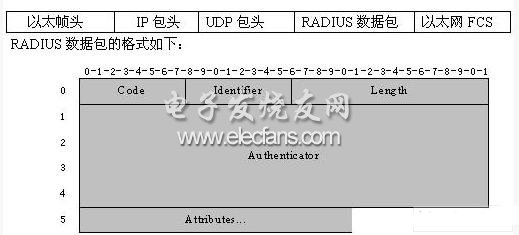

RADIUS封装在以太网上之后的数据包结构：

RADIUS数据包分为5部分：

（1）代码：1个字节，用于区分RADIUS数据包的类型：常见类型为：

访问请求，代码= 1；访问接受，代码= 2；访问拒绝，代码= 3；收费请求（AccounTIng-Request），代码= 4等

（[2） IdenTIfier：一个字节，用于匹配请求和响应数据包。

（3） Length：两个字节，代表RADIUS数据区域的长度（包括代码，标识符，长度，身份验证器，属性），单位为字节，最小为20，最大为4096。

（4） Authenticator：16个字节，用于验证服务器的响应，还用于加密用户密码。RADIUS服务器和NAS的共享机密以及请求验证码（请求验证码）和响应身份验证器，支持发送和接收消息的完整性和身份验证；此外，用户密码无法在NAS和RADIUS服务器之间以明文形式传输，但通常使用共享机密，并且身份验证代码（Authenticator）通过MD5加密进行加密和隐藏算法。

（5）属性：可变长度，最小可以为0个字节，描述RADIUS协议的属性，例如用户名，密码，IP地址和其他信息都存储在此数据段中。

2. 3 RADIUS身份验证和记帐过程

如图1的网络模型所示：

（1）当申请人登录网络时，NAS上将显示一个客户定义的登录提示，要求申请人输入用户信息（用户名和密码）。在申请人输入相关的身份验证信息后，将等待验证结果。

（2） NAS获取用户信息后，将根据RADIUS报文格式向RADIUS服务器发送“ Access-Request”报文，该报文一般包括以下RADIUS属性值：用户名，用户名密码，访问服务器ID，访问端口ID。

（3）当RADIUS服务器收到“访问请求”数据包时，它首先验证NAS的共享密码是否与RADIUS服务器中的预设一致，以确认它属于RADIUS客户端。报文检查正确后，RADIUS服务器将根据包中的用户名查询用户中的用户记录，如果用户信息不匹配，将向NAS发送“ Access-Reject”包NAS正在接收当拒绝包裹时，用户连接端口的服务请求将立即停止，并迫使用户注销。

（4）如果所有用户信息均匹配，则服务器向NAS发送“访问挑战”包以进一步验证用户的登录请求。包括：用户密码，用户对服务器IP的访问权限，物理NAS收到“访问挑战”数据包后，将向用户显示一条消息，并要求用户进一步确认登录请求，用户再次确认后，RADIUS服务器将对两者进行比较。请求信息并决定如何响应用户（再次发送Access-Accept，Access-Reject或Access-Challenge）。

（5）当所有身份验证条件和握手会话都通过后，RADIUS服务器会将用户配置信息放入“ Access-Accept”数据包中，并将其返回给NAS，NAS会根据配置信息包中定义了用户的特定网络访问功能，包括服务类型：SLIP，PPP，登录用户，Rlogin，成帧，回调等，还包括与服务类型有关的配置信息：IP地址，时间限制等..

（6）完成所有验证和授权后，将打开LAN交换机的控制端口。用户可以通过该交换机进入网络。同时，NAS发送“ Accounting-Request Start”数据包通知RADIUS服务器开始计费。当用户离开网络时，NAS会向RADIUS服务器发送“ Accounting-Request Stop”数据包，然后RADIUS服务器会根据计费包中的信息计算用户的网络使用费。
