背景信息

NAT具有“屏蔽”内部网络主机的功能. 如果企业使用NAT与外部网络进行通信，则外部网络上的用户将无法访问内部服务器. 在配置虚拟服务器时，可以预先配置“公网IP地址+端口号（端口协议）”与“私网IP地址+端口号（端口协议）”的映射关系，外部网络的用户可以访问基于此映射关系服务器的Intranet. 下面的示例说明如何配置虚拟服务器的映射关系，以实现Extranet用户访问Intranet服务器的功能.

如图1所示，公司的网络通过设备的地址转换功能连接到广域网. 该公司允许外部网络用户访问内部服务器WWW服务器. WWW服务器的内部IP地址是192.168.1.2，公共地址是接口GE0 / 0/1的IP地址202.18.18.18.

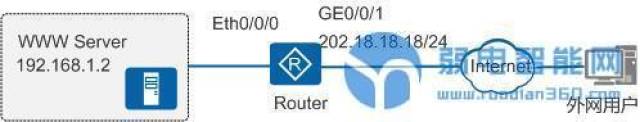

图1配置NAT服务器的网络图

如图1所示，本例中要建立的“公用IP地址+端口号（端口协议）”和“专用网络IP地址+端口号（端口协议）”的映射关系如下.

公共IP地址+端口号（端口协议）202.18.18.18 + 80（WWW）

专用网络IP地址+端口号（端口协议）192.168.1.2 + 80（WWW）

操作步骤

新的内部服务器配置

1. 登录Web管理系统后，依次单击“ IP服务> NAT>内部服务器”，进入“内部服务器”配置界面，如图2所示.

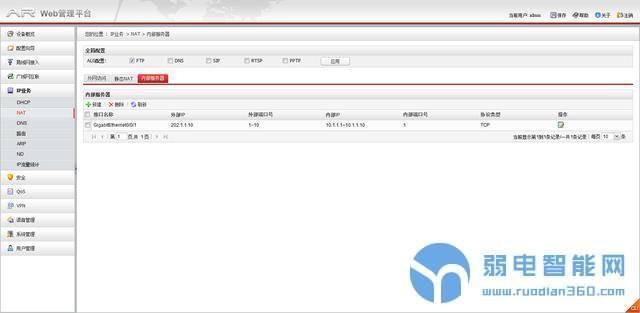

图2内部服务器界面

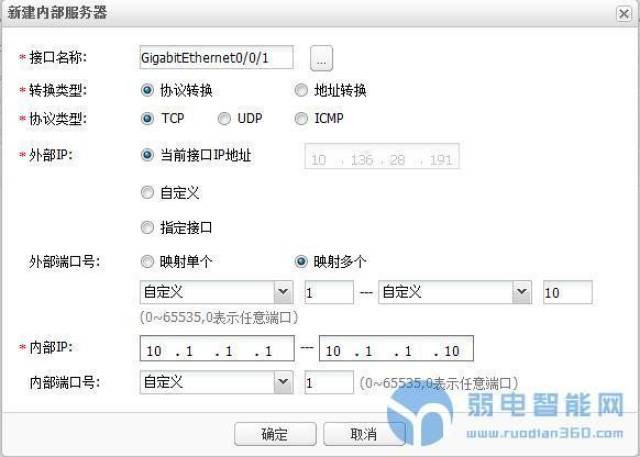

2. 在“内部服务器”配置列表中单击“新建”，然后在弹出的“新内部服务器”中配置参数. 具体参数说明请参见表1.

3. 单击“确定”完成内部服务器配置. 新的配置表项将添加到内部服务器配置列表中.

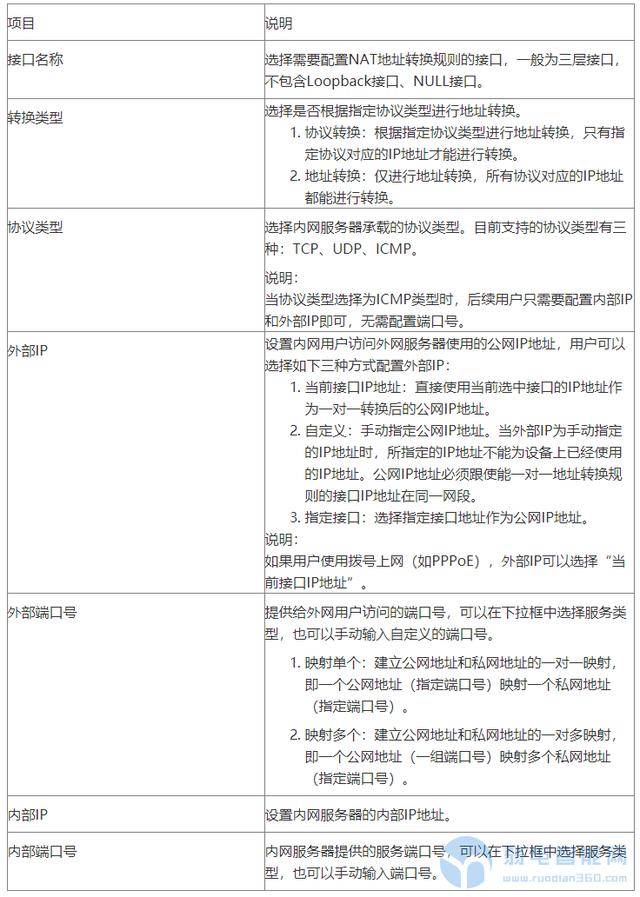

表1新的内部服务器配置参数说明

修改内部服务器配置

1. 登录Web管理系统后，依次单击“ IP服务> NAT>内部服务器”，进入“内部服务器”界面.

2. 在“内部服务器”配置列表工具栏中，选择要修改的内部服务器配置表项，然后单击右侧的“

”.

3. 在“修改内部服务器”页面上，选择需要修改的参数项，然后重新输入或选择每个参数，如表1所示. 其中，“接口名称”不能修改.

4. 单击“确定”以确认并保存配置参数.

删除内部服务器配置

1. 登录Web管理系统后，依次单击“ IP服务> NAT>内部服务器”，进入“内部服务器”界面.

2. 在“内部服务器”配置列表工具栏中，选中要删除的内部服务器条目的复选框，然后单击“删除”.

3. 在弹出的提示框中选择“确定”，以删除所选的内部服务器条目.

刷新内部服务器配置

1. 登录Web管理系统后，单击“ IP服务> NAT>内部服务器”以查看已配置的内部服务器条目.

2. 单击“刷新”以更新内部服务器表条目.
