美商海盗船SF750 Platinum电源评测：真正意义上的

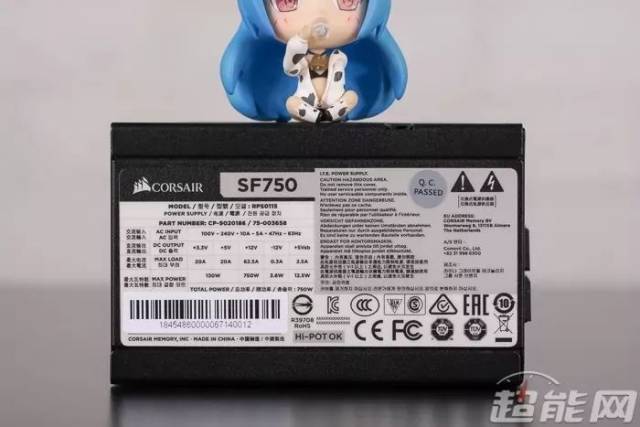

美商海盗船SF750电源支持100V至240V交流输入，采用单路+12V设计，输出电流最高可达62.5A；+5V和+3.3V为DC to DC设计，输出电流均为最高20A，联合输出功率为130W；+5V待机输出则为最高为2.5A。

电源采用全模组接口设计

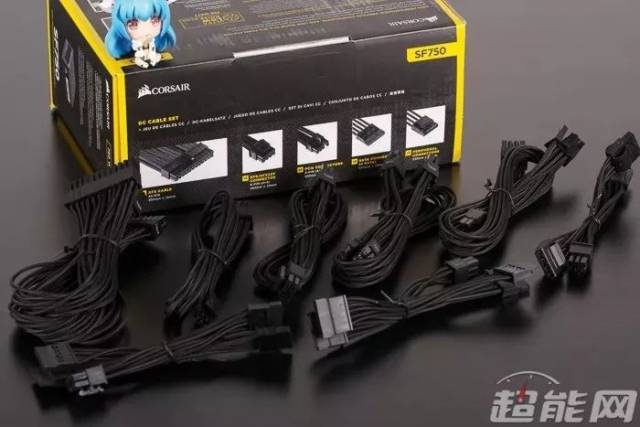

当然最值得推荐的是因为它采用了模组设计，彻底解决了不同消费者接口不够用的问题，它提供了1个20+4pin接口、1个4＋4pin处理器加强供电接口、1个6pin显卡加强供电接口、3个sata接口、3个大d字接口和1个软驱接口，如果不够用还可以另行添加，这款模组电源售价为595元。而其中模组线方面，航嘉 mvp600准备了两条sata及大4pin接口模组线和一条显卡供电模组线，完美合乎玩家的高端需求。单张显卡、两个硬盘，目前是绝大多数的玩家配置，即使是低端电源也会有线材的冗余，而显卡又需要极大的功率，这时，模组电源就可以仅仅使用2-3条输出线材，即可满足日常所需，线材减少了，空间节省了，理线也方便了，对于散热风道的优化也有一定的提升。

电源输入接口配置有独立开关

一旦开始测试，i5-2500就基本进入满负荷状态，此时室内温度大概为28°，注意到软件上的运行时间，5分钟过去了，在cpu高负载情况下，这颗长城电源似乎仍然没有想要转动风扇散热意思。显卡采用的被动散热，电源成了系统最大的噪音源，电源所说是支持风扇调速的，但是经过我测试 电脑在待机轻负载，处理器 显卡软件拷机重负载下转速都是一样的.根本就没变速，严重怀疑产品宣传.看到关于此电源的一个评测 描述风扇：我们发现此风扇策略非常奇怪，整个负载阶段基本上处在一个转速上，处于1300rpm～1400rpm之间，对于此来说真的不能算是静音. 正在申请退货...。散热方面采用了最新设计的黑盒2散热器，导风槽对黑盒一代进行优化改造，融入了空气动力学赛车元素，80mm滚珠轴承风扇倒挂在散热片上，而且风扇扇叶设计有锯齿状凹槽，能够大大降低风扇转动时产生的风噪声，在静音和散热效能两方面取得很好平衡点。

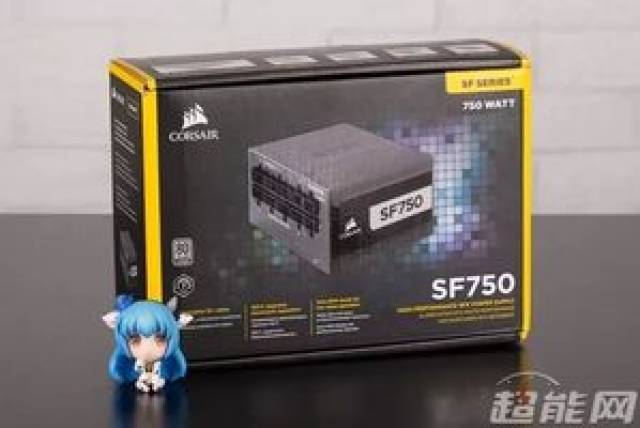

美商海盗船SF750电源包装

美商海盗船SF750电源拆解赏析

笔记本电脑由于内部设计紧凑，笔记本散热不佳一直是笔记本电脑最大的毛病之一，如果您的笔记本使用了很久，那么到了夏天建议您对笔记本内部进行灰尘清理一次，对散热风扇进行重点清理，如果笔记本电脑使用时内部硬件温度超过60度以上我们最好加强散热措施，比如购买笔记本散热底座，或者用风扇对着笔记本吹，加强散热等，也可以采用夏天电脑不要开机过久来有效应付电脑内部硬件温度过高的情况发生，当然有条件的用户建议将笔记本拿到有空调的房间去玩，效果更佳。联想ifsc技术结合了局部与中心冷却特点的混合技术模式，在服务器机箱内部根据局部温度的不同被分成不同散热区域（domain），机箱内部的各个关键发热组件分属不同的散热区域，每个区域分别装有系统风扇。显卡采用的被动散热，电源成了系统最大的噪音源，电源所说是支持风扇调速的，但是经过我测试 电脑在待机轻负载，处理器 显卡软件拷机重负载下转速都是一样的.根本就没变速，严重怀疑产品宣传.看到关于此电源的一个评测 描述风扇：我们发现此风扇策略非常奇怪，整个负载阶段基本上处在一个转速上，处于1300rpm～1400rpm之间，对于此来说真的不能算是静音. 正在申请退货...。

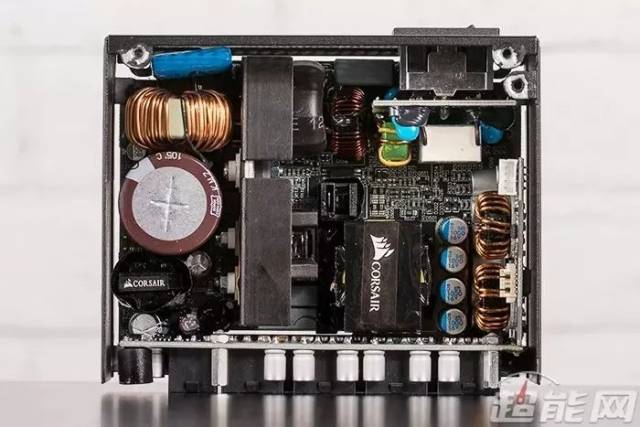

美商海盗船SF750电源由长城进行代工，采用主动PFC+半桥LLC谐振+同步整流+DC to DC结构，我们可以看见其内部元件排列紧密而有序，模组接口采用的是PCB直插式设计，因此内部没有飞线，也进一步增加了其整洁度。

电源PCB背面的焊接工艺比较优秀，焊点整齐且饱满均匀。

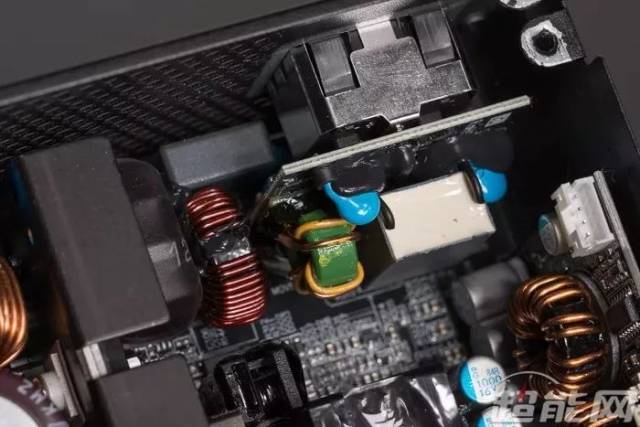

电源一级EMI布置在独立PCB上，一对Y电容、一个X电容和一个共模电感，二级EMI则布置在主PCB上，配置有两个共模电感、一对Y电容和一个X电容，保险管和MOV位于一级EMI的下方，只是由于元件排列紧凑因此不易观察。

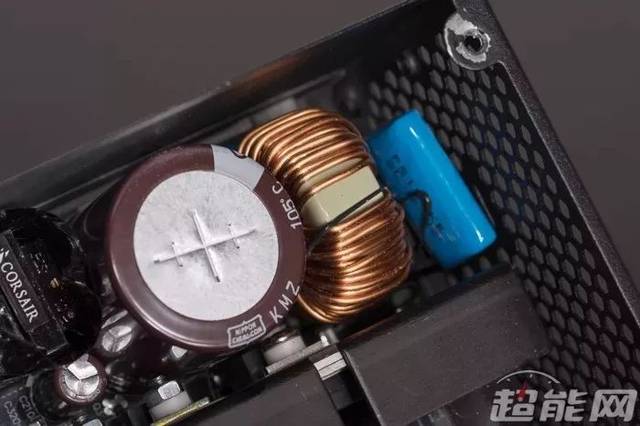

电源的NTC布置在PFC电感的旁边，虽然体积比较小但仍然可以观察得到，而蓝色薄膜电容的下方则是NTC的专属继电器 ，我们可以看出海盗船SF750电源虽然内部非常紧凑，但用料上几乎没有进行妥协。

美商海盗船SF750电源的主电容为日化KMZ系列，规格为470μF/420V/105℃，这个主电容与SF600 Platinum是相同的，这点倒是有点出乎我们意料，原本以为会适当增大容量，不过按照通常0.5μF/W的要求来看还是足够的。

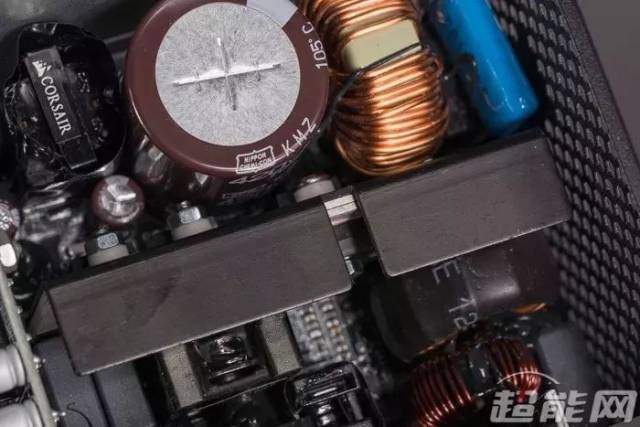

电源的整流桥、PFC开关管、PFC二极管以及主开关管均使用同一块散热片进行散热，其中整流桥型号为GBU25KH，规格为800V/25A@125℃；

PFC开关管为 英飞凌的IPZ60R060C7，规格650V/22A@100℃/60mΩ；

PFC二极管是ROHM的SCS306AP ，规格为650V/6A@135℃)；

主开关管 是两个60F2094，也就是富士的FMW60N094S2FDHF，

规格为600V/26.8A@100℃/94mΩ。

电源主变压器上印有美商海盗船的标志 ，LLC谐振主控则是CM6901X。

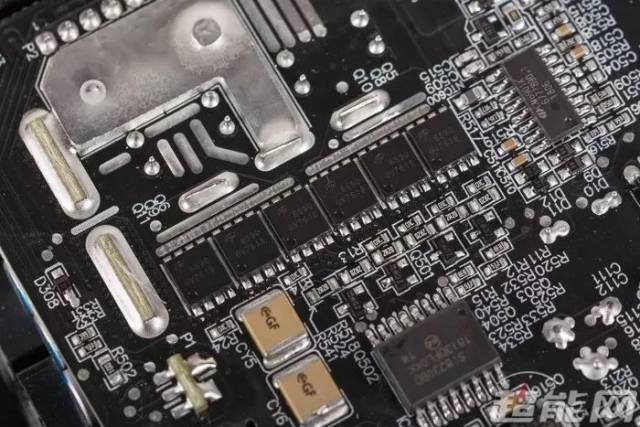

12v的同步整流，6枚中的一枚。3.3v输出使用1枚意法半导体的stps1545ct，可以输出15a的电流，5v的整流管上型号已经模糊不清，无法估算。用功率mosfet做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。

规格为40V/100A@100℃/0.99mΩ。

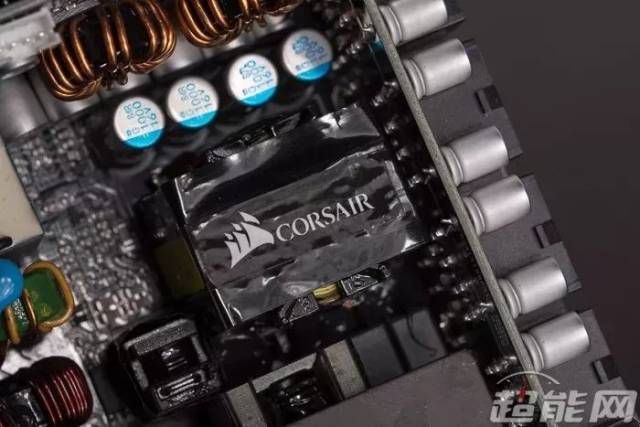

+12V的输出滤波为4枚规格为16V/1000μF的固态电容，均来自日化。

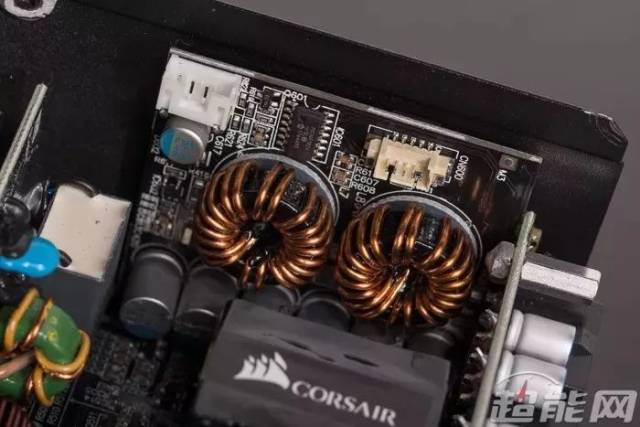

电源+5V与+3.3V采用的是DC to DC设计，电路布置在独立的子PCB上，每路配置有两枚MosFET，型号为PSMN2R0-30YLE，规格是30V/100A@25℃，采用日化的固态电容进行输出滤波。海盗船电源 长城电源

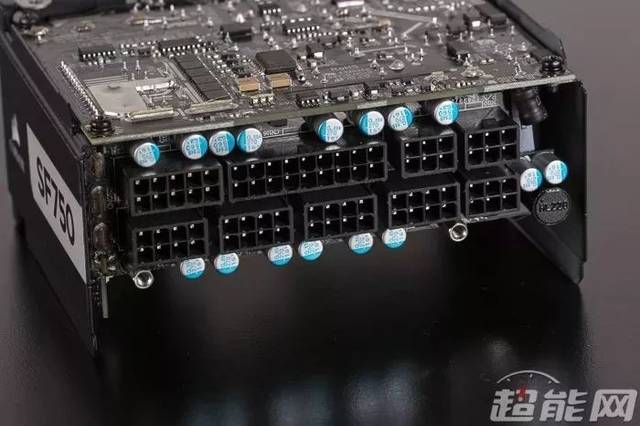

电源的模组接口同样布置在独立的子PCB上，配置有大量的日化固态电容进行输出滤波。

美商海盗船SF750电源测试

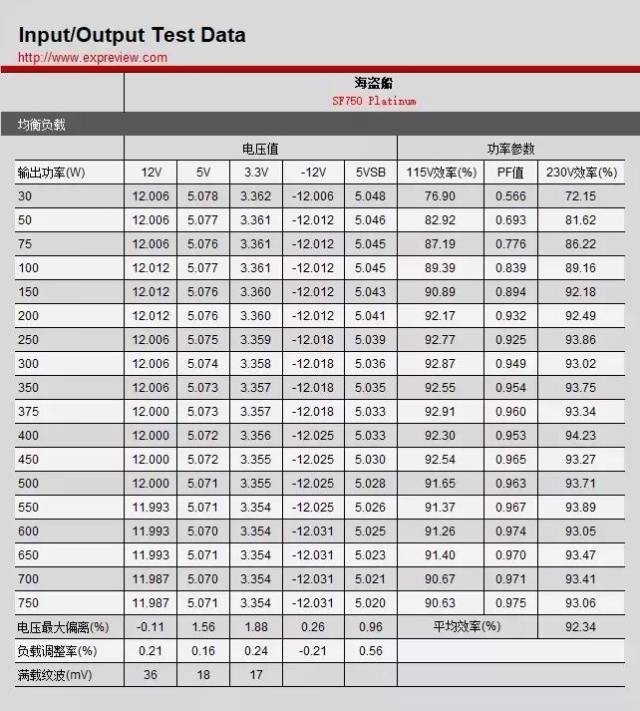

均衡负载测试数据汇总

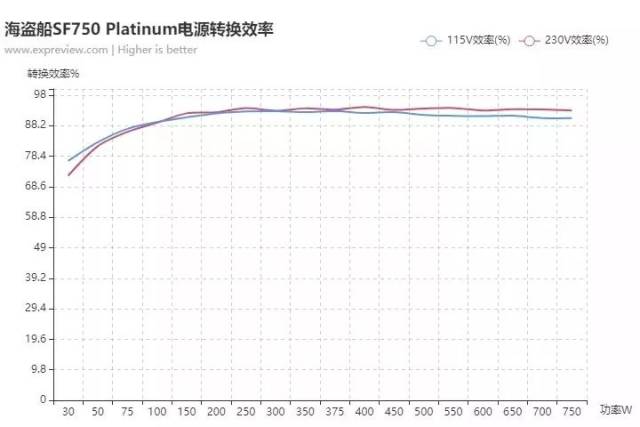

转换效率：

美商海盗船SF750在230V输出的环境下，输出50W功率时其转换效率接近82%，输出100W时为89%，后续输出最高效率超过94%，整体平均效率为92.34%，在115V输入环境下最高转换效率接近93%，与80Plus铂金认证的电源表现相符。

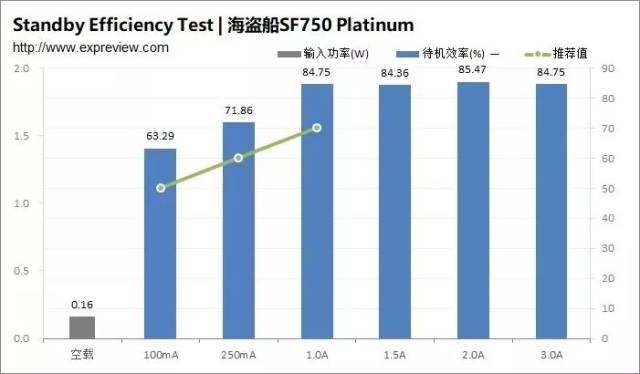

待机效率：

按Intel ATX12V 2.31规范中的推荐值，5Vsb在100mA/250mA/1A的负载下转换效率应该高于50%、60%、70%，待机空载输入小于1W。

5Vsb功耗及效率

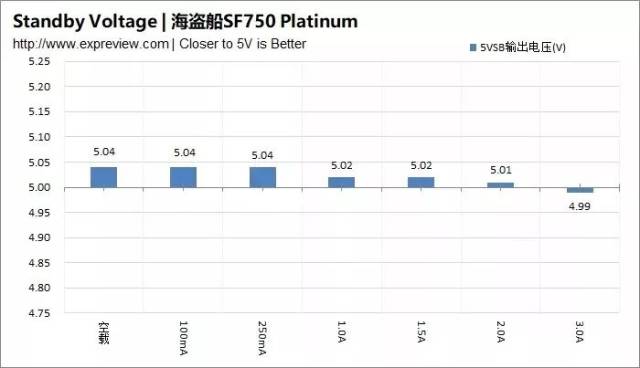

5Vsb实际输出电压

待机时，cpu为电源电路送来stb待机信号（低电平）、q9截止，r103开路，u3的①脚电压升高，②脚电压降低，ic1内的发光二极管发光增强，其光敏三极管的导通程度加深，ic100的21脚的电压被拉低（低于3.5v ）、ic100切换到burst模式，电源电路输出10v、vled电压（低功耗输出）。＋5vsb只要atx电源板上有供电就有＋5vsb待机启动电压输出，没有电压，就是待机启动电源损坏，这部分电路是一个单独的小功率开头变压器电路，类似一个开关电源的手机的充电器电路。该电压经pfc电路的电感和二极管为主电源电路供电，主电源电路tea1532c启动工作，产生5vdc电压，为主板控制系统提供5v电压，控制系统工作后为电源板送入pwr-on开机控制电压，待机控制电路动作：一是将主电源输出vcc电压，经待机控制电路为驱动pfc电路fan7529 sop-8提供vcc-pcf工作电压，pfc电路启动工作，将市电整流滤波后的pfc-in电压校正后提升到约400v，产生pfc-out电压，为主、副电源供电，主电源工作于宽脉冲状态，输出功率提升。

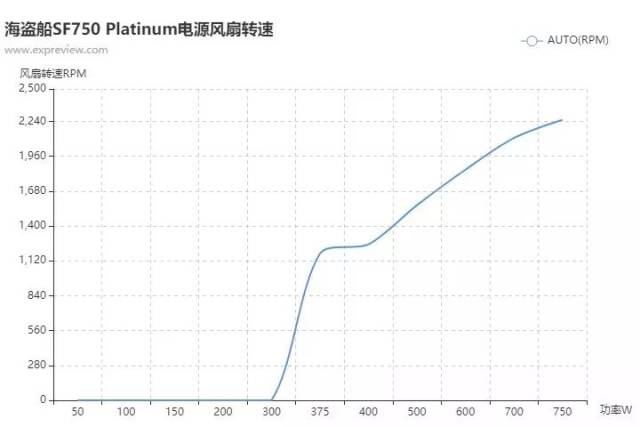

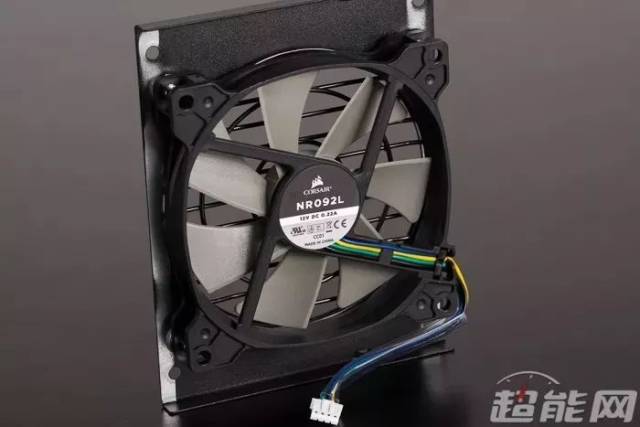

散热风扇转速：

而电源方面，海盗船 vs450电源的额定输出功率为450w，支持21a+18a的双路12v输出，+3.3v、+5v输出亦分别达到22a和18a，配备了大型120mm温控静音风扇，极其安静的双滚珠风扇可根据环境温度的不同自动调节转速。简单来说，和你没有开大型软件（大型单机游戏，电脑的主板就会降低风扇的转速来减小噪音，当主板发现cpu 显卡需要的功率高了、网络游戏）的情况下，你的风量小噪音小很有可能是因为电脑主机的周围环境温度较低（空调房），自然主板会调控cpu 显卡 电源的散热风扇调节风扇的转速电源本身不具备自动的温控感应。5.cpu风扇一体散热风扇 t43的风扇噪音是普遍现象 因为t40/41/42因为散热不是非常理想导致显卡虚焊的很多,而t43的风扇外观上明显比t40/41/42/多铜导热管粗了不少,并且显卡部位多了一块铜,以便良好散热,同时43风扇的功率比40/41/42也稍微大点,并且在风扇电路控制上也比40/41/42更灵敏,功率的提升+电路的灵敏是造成t43风扇噪音大并长时间运转的原因,如果风扇噪音跟直升机一样,那就将风扇拆下,清理掉灰尘,然后稍微加点缝纫机用的油,然后给cpu加点硅脂,呵护下你干活的黑伙计.....。

电压稳定性：

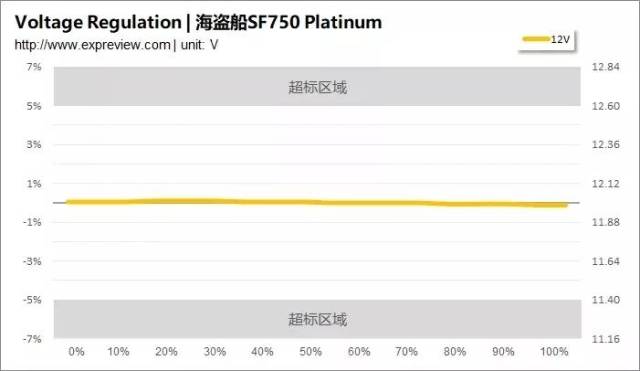

+12V电压曲线

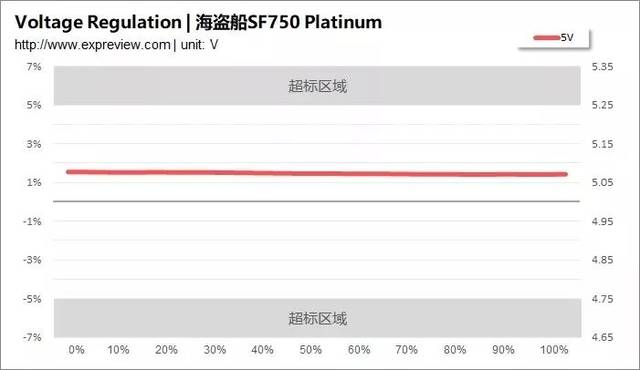

+5V电压曲线

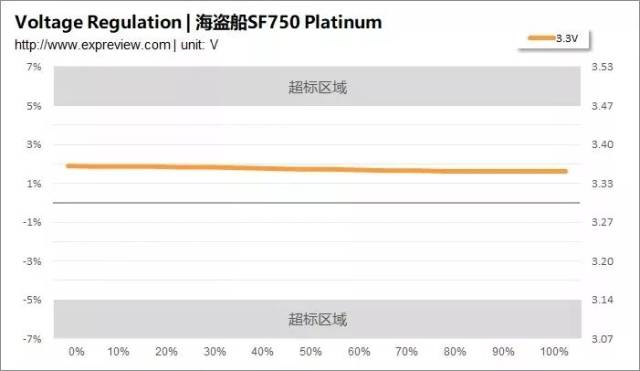

+3.3V电压曲线

电压偏离率：电压偏离率是指输出电压偏离额定电压的程度，计算公式为：（最大偏离电压-额定电压）/ 额定电压x100%，intel atx12v 2.3.1和eps2.92规定-12v最大允许偏离率为10%，其他各路最大偏离率允许值为5%。由v2和r4组成的放大电路把取样电压和基准电压进行比较放大后，输出调整信号送到调整v1的基极，控制v1进行调整，以维持u0基本不变。电压稳定性(voltage stability)方面，超频负载轻松通过，结合均衡负载与交叉调节的结果，在均衡负载下每路输出的负载调节率都控制在3%以内，+12v输出精确度达±1%，交叉负载测试中各路也都没跑出3%这个坎儿，但+12v的稳压精度与其它三路独立稳压的电源相比实在算不上好，在超频100w的测试中12v三路电压均明显偏低。

纹波测试：

纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX12V 2.3.1规定，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。过高的纹波会干扰数字电路，影响电路工作的稳定性。

我们使用数字示波器在20mhz模拟带宽下按照intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量。（1）拔掉数字板与模拟板，将逻辑板上sw2001 的各开关拨到与正常时相反的位置，再将电源板上j8005（3 个指示灯的左边）短接，开机通电，如果此时屏幕显示“白屏”，则说明x 板、y 板、电源板、逻辑板都正常，故障在数字板或模拟板上。电解电容常见的故障有,容量减少,容量消失、击穿短路及漏电,其中容量变化是因电解电容在使用或放置过程中其内部的电解液逐渐干涸引起,而击穿与漏电一般为所加的电压过高或本身质量不佳引起.判断电源电容的好坏一般采用万用表的电阻档进行测量．具体方法为：将电容两管脚短路进行放电,用万用表的黑表笔接电解电容的正极.红表笔接负极(对指针式万用表,用数字式万用表测量时表笔互调),正常时表针应先向电阻小的方向摆动,然后逐渐返回直至无穷大处.表针的摆动幅度越大或返回的速度越慢,说明电容的容量越大,反之则说明电容的容量越小．如表针指在中间某处不再变化,说明此电容漏电,如电阻指示值很小或为零,则表明此电容已击穿短路．因万用表使用的电池电压一般很低,所以在测量低耐压的电容时比较准确,而当电容的耐压较高时,打时尽管测量正常,但加上高压时则有可能发生漏电或击穿现象．。

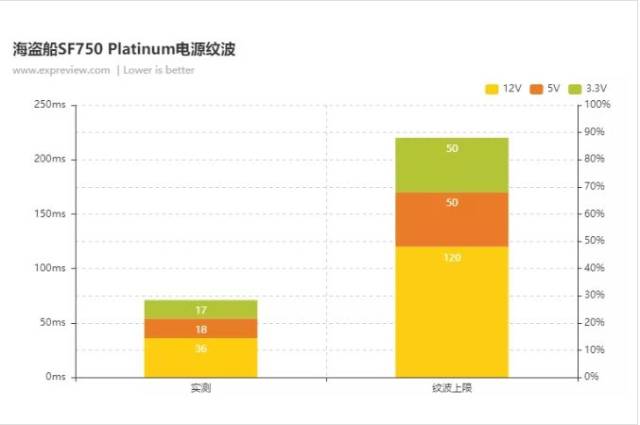

美商海盗船SF750电源在满载时的+12V、+5V、+3.3V低频纹波为36mV、18mV和17mV，三组主要输出的纹波控制优秀。

交叉负载测试：

交叉负载测试项目我们按照intel atx12v 2.3和ssi eps12v 2.92电源设计指导的要求，制定出1000w电源交叉负载图表。交叉负载测试项目我们按照intel atx12v 2.3和ssi eps12v 2.92电源设计指导的要求，制定出600w电源的交叉负载图表。 1000w交叉负载加载图表。
