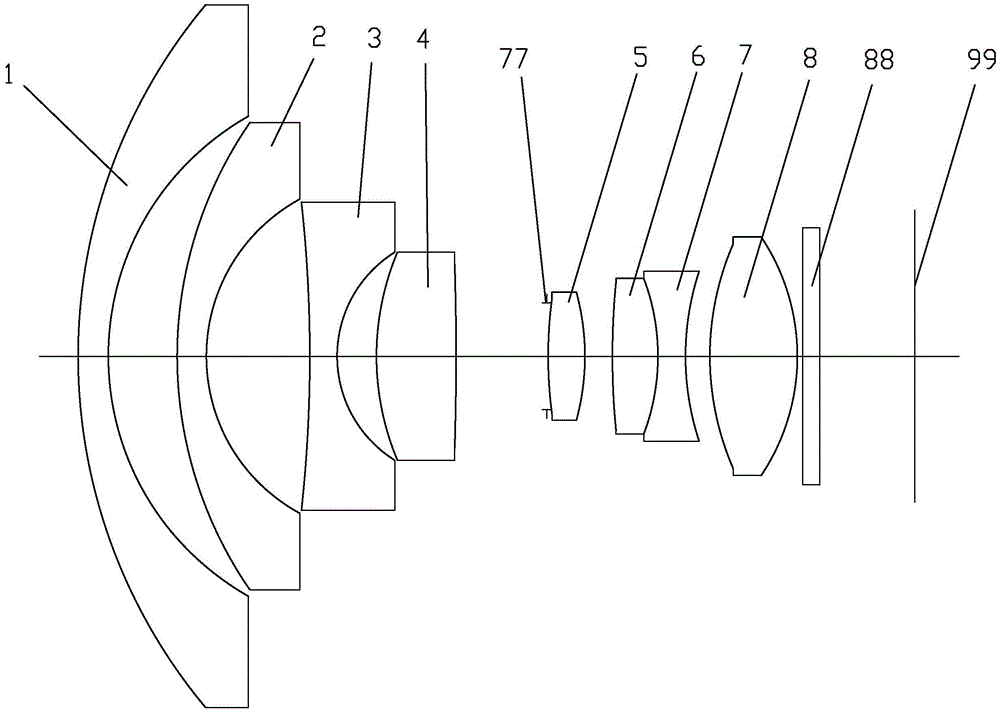

MTF与光学系统的分辨率

对于一个光电探测系统, FDB060AN08AO其分辨率的高低不仅与光学系统有关,还与探测器有关。光学系统分辨率探测器的特性常用阈值曲线表示,如图3-刃所示。图中曲线1为某种照相底片的阈值曲线,它代表底片在不同对比度下所能分辨的极限空间频率,图中曲线2为照相物镜的MTF曲线。两曲线的交点对应的空间频率就是光学系统加构成的光电系统的分辨率,也就是照相物镜的摄影分辨率。

MTF可以综合反映光学系统的对比度传递情况和空间分辨率,要评价一个光学系统成像质量优劣,也需要从这两个方面综合考虑。如图3-⒛所示,有两个光学系统(I,Ⅱ)其MTF曲线分别对应图中的曲线1和曲线2。对于目视光学系统或光刻系统等,往往要求系统在高空间频率下具有分辨物体细节的能力,同时这些应用场合物的对比度往往可以

较高,系统对MTF的阈值要求较低,通常要达到0。光学系统分辨率∞,此时光学系统Ⅱ更加适合。而对于摄影系统,对高空间频率下的细节分辨能力要求并不高,但要求在较低对比度下获得层次尽可能丰富的像,系统对MTF的阈值要求较高,通常在0.1以上,光学系统I不仅分辨率高于光学系统Ⅱ,且在中低频部分有较高的对比度,能拍摄出清晰而层次丰富的、真实感强的照片,因此光学系统I更加适合。所以,在评价光学系统的成像质量时,不能单纯地从其MTF曲线来说哪个更好,而是要结合系统的使用目的来分析其MTF曲线,通常不同的使用要求对MTF的要求也是不一样的。
