Excel教程Excel制作简易甘特图方法/步骤、步骤和步骤

甘特图是一个非常有用的项目进度管理图。时间和时间表以堆叠图表的形式显示在表格上，一目了然。 Excel具有条形图之类的图形表示工具，并且是制作甘特图的工具之一。 Excel可以在两分钟内制作甘特图，既高效又快速，并且还可以制作甘特图的完整版本。 Excel甚至只需要输入公式即可自动生成甘特图。 Excel如何制作甘特图？甘特图有什么好处？让我们与编辑器一起使用Excel来制作项目进度表的甘特图。

使用Excel制作简单甘特图的方法/步骤

1、如图所示，首先我们在excel表中输入以下数据。

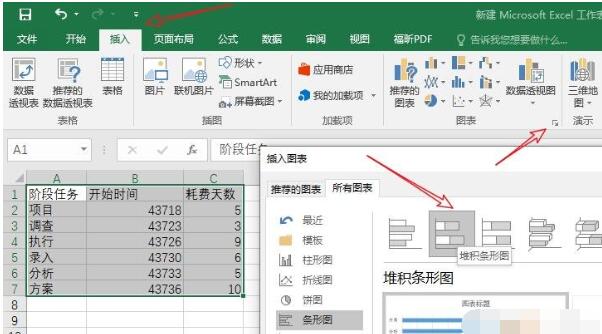

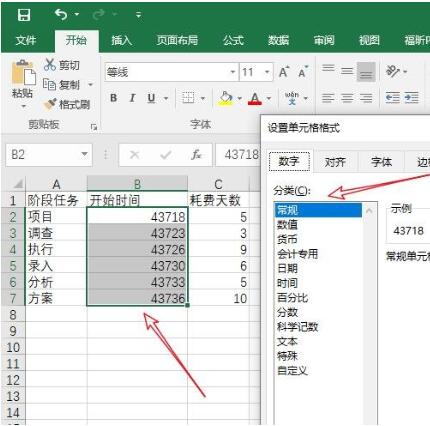

2、然后我们选择日期列并将其单元格格式设置为正常。

3、然后，根据此图表条形图堆积的条形图，单击excel菜单栏中的插入。

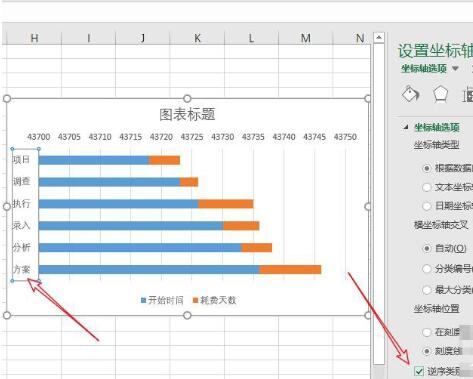

4、然后，我们双击纵坐标轴选项，并检查反向订单类别。

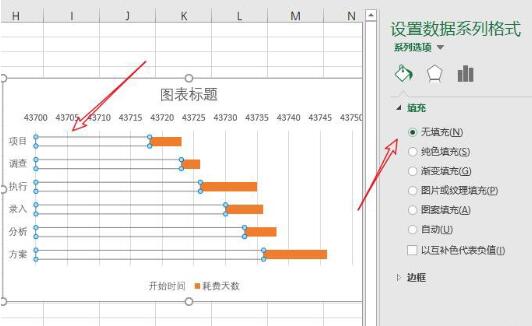

5、然后，我们双击前面的蓝色条，然后选择不填充。

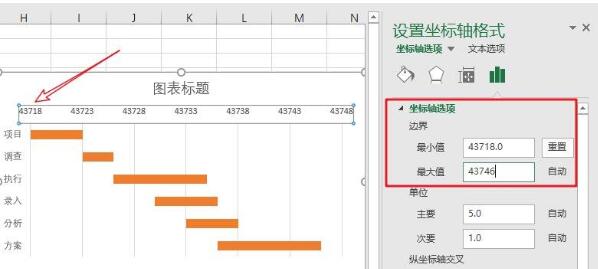

6、然后，我们双击横坐标，然后单击选项以设置轴。在步骤开始时，最小值设置为最小日期43718，最大值设置为最大日期+使用的天数（43736 + 1 0）。

p>

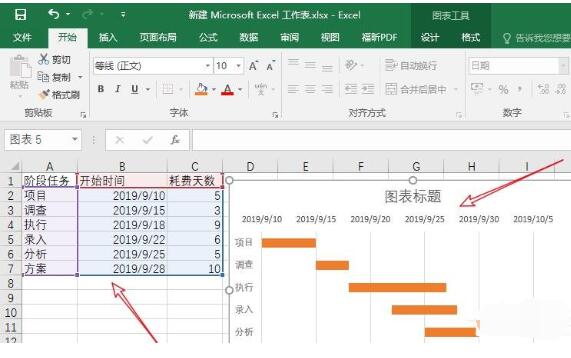

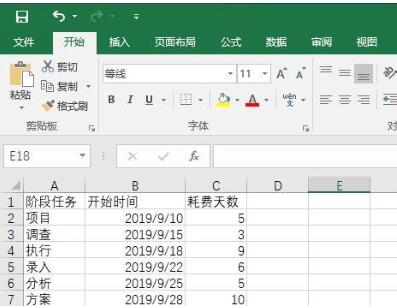

7、然后我们将起始时间段的单元格格式设置为日期，如图所示。

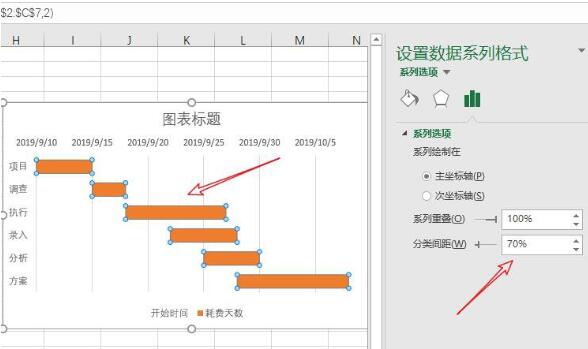

8、然后双击橙色条，然后选择系列选项“分类间距”。设置分类间距以调整橙色条的厚度。在这里，我们将其设置为70％。

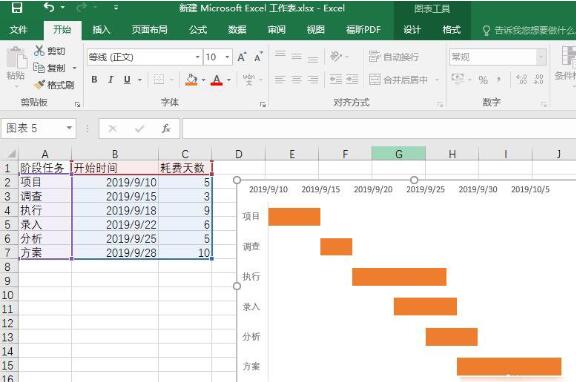

9、最后，我们删除一些不必要的标题，图例，并制作一个简单的甘特图。

如何在Excel中制作完整的甘特图

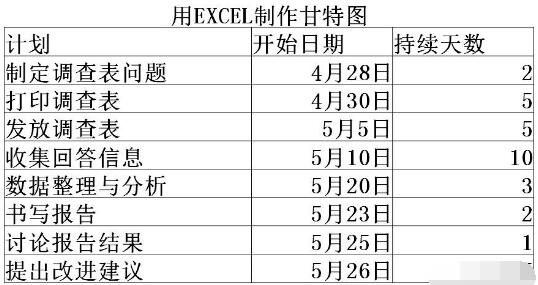

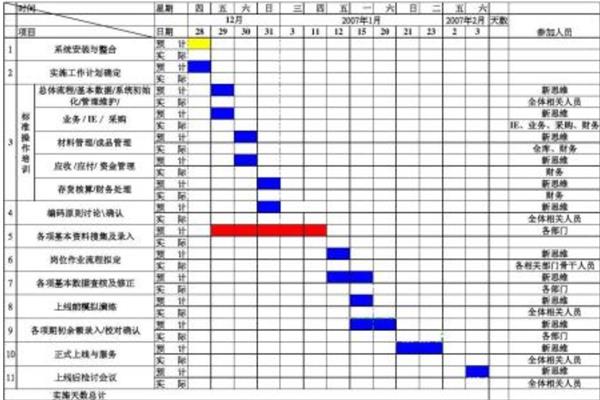

1、生产进度表

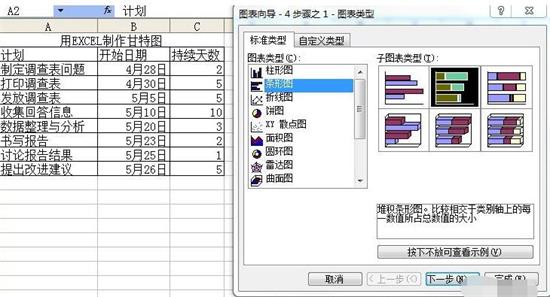

2、使用EXCEL启动图表制作向导程序。选择计划和开始日期的两列，然后在“插入”的“图表”中单击“条形图”。

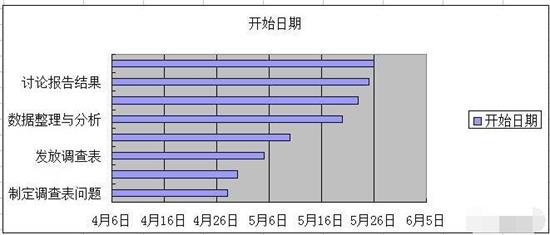

3、生成初始图形。继续单击直到完成。

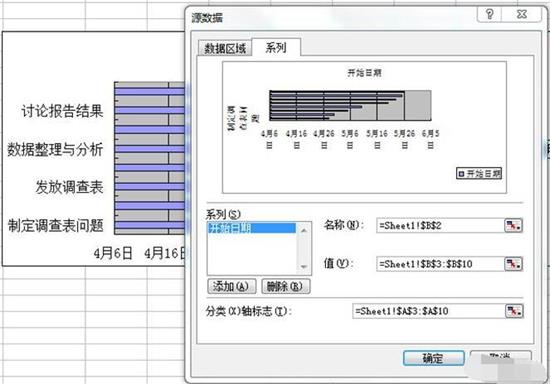

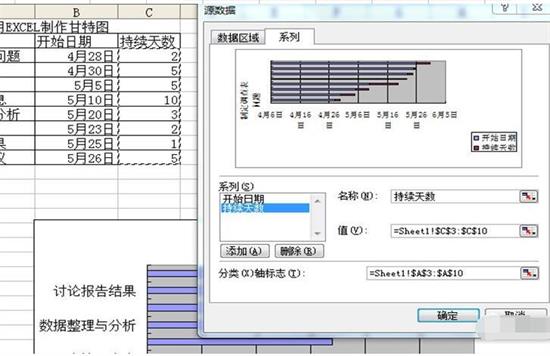

4、修改图表并添加“持续时间”。右键单击蓝色条形图，在“源数据”中选择“系列”，单击“添加”，名称为“ Duration Days”，单击“ Value”，然后选择持续时间天的值。

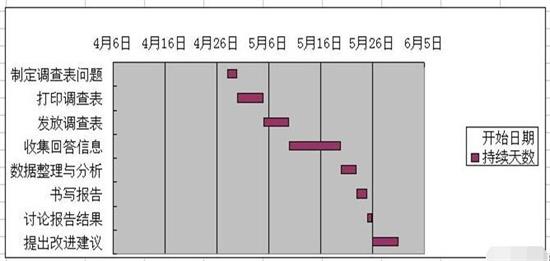

5、生成初始甘特图。单击“完成”以生成初始甘特图。

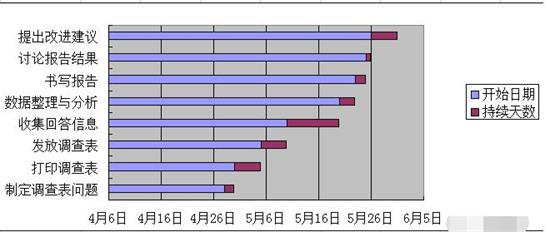

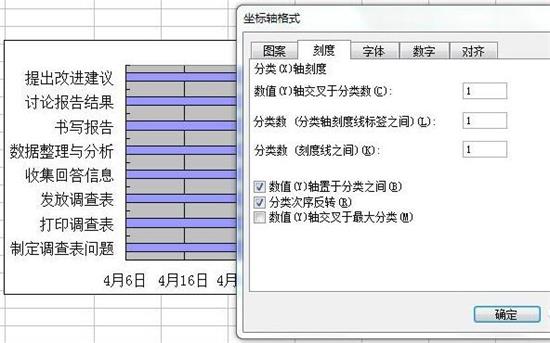

6、反转图表。要反转“ Y”轴，请在图表中双击“ Y”轴坐标，然后选中“点的反转顺序”选项。

7、修改初始甘特图

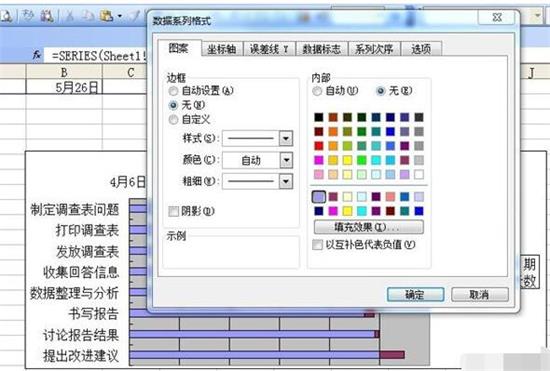

（[1）隐藏蓝色条形图，单击蓝色条形图，右键单击，选择“数据系列格式”，为“边框”和“内容”选择“无”。

单击“确定”以获取以下图片：

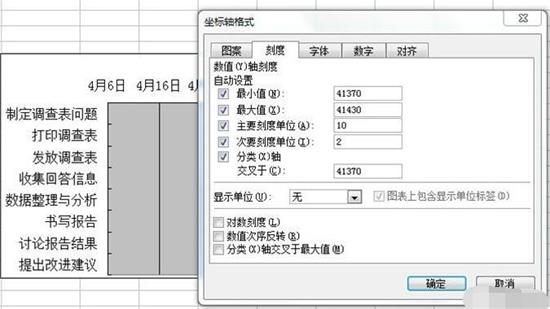

（2）调整X轴的坐标以适应进度的通常缩放比例习惯。单击“ X”轴，以“轴”格式选择“比例”，然后修改“最小”和“最大值”。

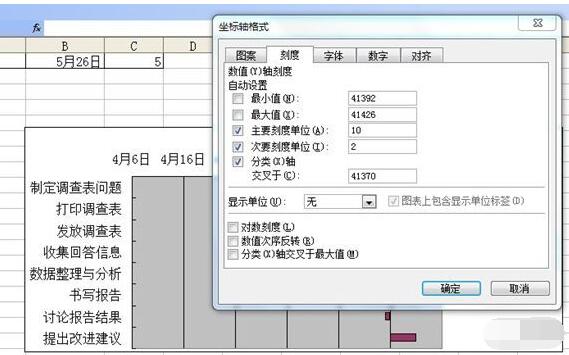

当前最小值为41370，对应的日期为4月6日。要将开始日期调整为4月28日，您需要添加22（即41392）。类似地，最大值从41430调整为41426。

单击“确定”以获取以下图片：

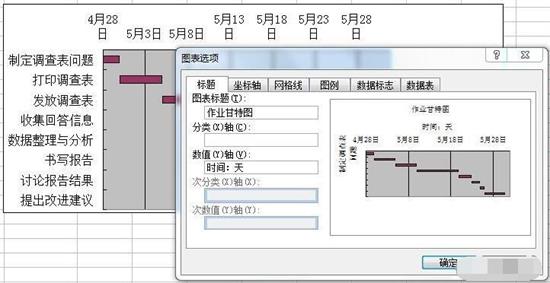

（3）删除“传奇”，右键单击“传奇”，然后单击“清除”。右键单击图表，在“图表选项”中选择“标题”，填写“作业甘特”图表”中，在“值Y”的轴上填写“单位：天”。

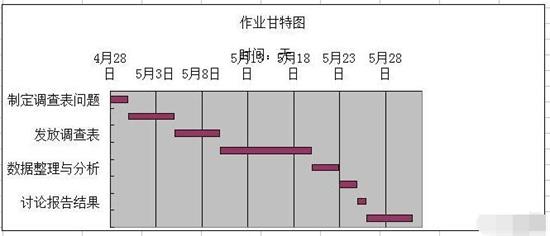

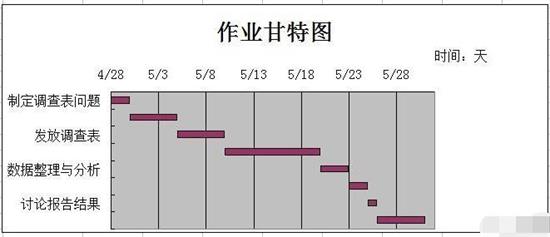

单击“确定”以获取以下图片。编辑标题和时间：天以获取下一张图片：

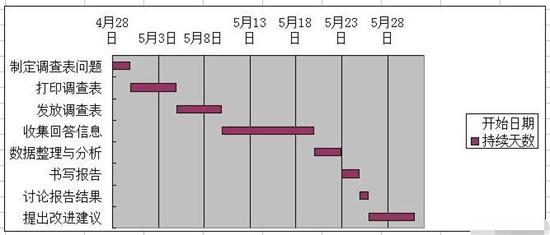

（5）修改X轴数据，右键单击以选择X轴，在“轴格式”中选择“数字”选项，选择上面的日期，选择所需的格式，然后按“确定”以得到下图：

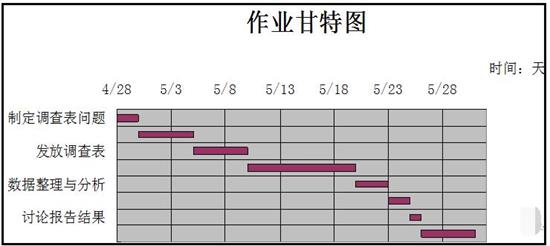

要组织和美化图表，请右键单击图表，在“图表选项”中选择“网格线”，然后在“分类（X）轴”上勾选“主网络线”；右键单击图表，然后在“格式”上选择“图表区域”，“模式”，选中上面的“边框”项的“无”，并在确认后得到以下图片：

如何在Excel中自动生成甘特图

1、选择区域D2-W6的这一部分（需要填写数据）；

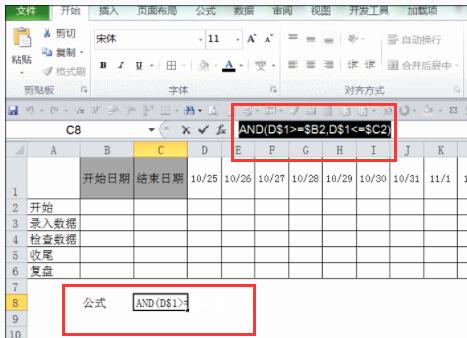

2、单击“条件格式-新规则”，选择使用公式创建规则，输入= AND（D $ 1“ = $ B2，D $ 1《 = $ C 2）]；最后，单击“格式”以设置单元格填充颜​​色很好。

为什么这么简单？使用Excel条件规则来设置单元格格式并输入公式。输入计划的开始日期和结束日期，提示要显示符合条件规则的单元格，并自动生成甘特图。

什么是甘特图？

甘特图（Gantt chart）是生产计划进度图，也称为条形图或条形图。它使用条形图显示项目进度，进度以及其他与时间相关的系统进度随时间变化的内部关系。

甘特图显示特定项目的顺序和持续时间以及一系列活动和时间表。折线图，横轴表示时间，纵轴表示项目，线表示该期间的计划完成状态和实际完成状态。直观地指示计划何时执行，以及进度和需求之间的比较。管理人员可以方便地澄清项目的剩余任务并评估工作进度。

哪些软件可用于制作甘特图？

Microsoft OfficeProject，GanttProject，VARCHART XGantt，jQuery.Gantt，Excel。

以上是用于Excel的简单完整的甘特图教程。甘特图很漂亮而且很容易制作。其他制作甘特图的软件使用甘特图插件，Excel不使用插件，其自身的图表制作功能非常强大，甘特图只是众多图形中的不起眼的一种。您要制定项目进度表吗？ Excel制作甘特图，两分钟就足够了。如果可以使用Excel公式，它将更快。遵循教程首页，以解锁更多软件教程。
