数字图像处理实验指南书实验1图像变换实验实验报告实验名称：图像处理名称：刘强班级：电信1102学生ID：1404110128数字图像处理实验指南书实验1图像变换实验实验1图像变换实验-图像点运算，几何变换和正交变换一、实验条件PC数字图像处理实验教学软件大量样本二、实验目的1、学习使用“数字图像处理实验教学软件系统”，能够在图像处理中执行简单的操作；2、熟悉图像点运算，几何变换和正交变换的基本原理，并了解编程的具体步骤；3、观察图像的灰度直方图，并阐明直方图的作用和含义；4、观察图像点计算和几何变换的结果，并比较不同参数条件下的变换效果；5、观察图像正交变换的结果，并弄清图像的空间频率分布。三、实验原理1、图像灰度直方图，点操作和几何变换的基本原理以及编程实现步骤。图像灰度直方图是数字图像处理中最简单，最有用的工具之一。它描述了图片。图像的灰度分布为图像的相关处理操作提供了基本信息。图像点计算是一种简单而重要的处理技术，它允许用户更改图像数据所占的灰度范围。点操作可以看作是“从像素到像素”的复制操作，该复制操作是通过灰度转换功能实现的。

如果输入图像为A（x，y），输出图像为B（x，y），则点运算可以表示为：B（x，y）= f [A（x，y）]其中f（x）称为灰度转换（GST）函数，它描述了输入灰度值和输出灰度值之间的转换关系。一旦确定了灰度变换函数，就可以完全确定点计算。另外，点计算过程将改变图像的灰度直方图分布。点操作也称为对比度增强，对比度拉伸或灰度转换。点操作通常包括灰度线性变换，阈值变换，窗口变换，灰度拉伸和均衡。图像几何变换是图像的基本变换，通常包括图像镜像变换，图像转置，图像平移，图像缩放和图像旋转等。理论基础主要是一些矩阵运算。有关详细原理，请参阅相关书籍。实验系统提供了图像灰度直方图，点操作和几何变换相关内容的文本描述，用户可以在操作过程中参考这些描述。下面是图像点运算中阈值变换的一个例子，给出编程实现的程序流程图，如下：数字图像处理实验指导书实验一个图像变换实验2、图像正交变换和编程的基本原理实现步骤图像处理方法主要包括空间域方法和频域方法。点运算和几何变换属于空间域方法。频域方法是在处理之前将图像转换为频域。通用的变换方法是线性正交变换（unit变换），主要包括傅立叶变换，离散余弦变换，沃尔什变换，Hotelling变换和小波变换等。

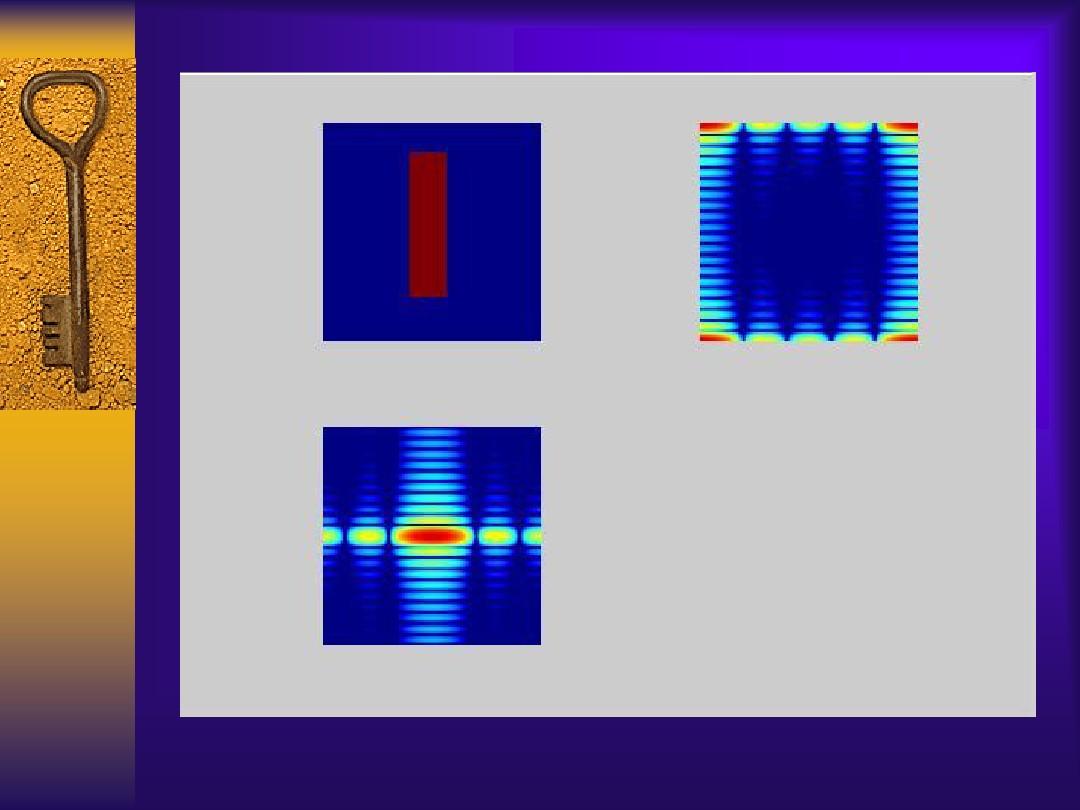

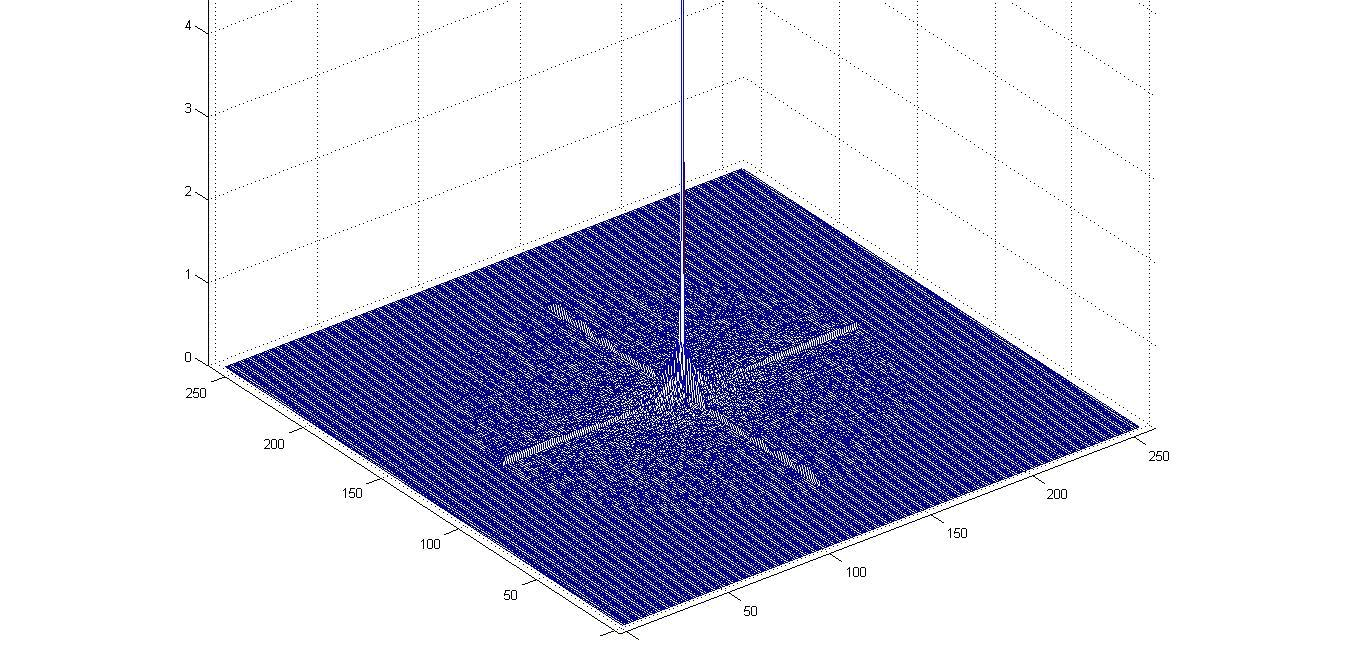

正交变换广泛用于图像特征提取，图像增强，图像恢复，图像压缩和图像识别。正交变换实验的重点是快速傅立叶变换（FFT）。它的原理太复杂了。您可以参考相关书籍，因此在此不再赘述。对于FFT编程的实现，系统采用的方法是：首先编译一维FFT程序模块，然后调用该模块对图像数据的列进行一维FFT，然后对图像数据进行一维FFT。行，最后计算并显示振幅谱。程序流程图如下：四、实验内容图像灰度直方图点计算：图像反演，灰度线性变换，阈值变换，窗口变换，灰度拉伸和灰度数字图像处理实验指导实验一张图片图像变换实验平衡几何变换：图像镜像变换，图像移位，图像平移，图像缩放和图像旋转正交变换：傅立叶变换，离散余弦变换，Walsh变换，Hotelling变换以及小波正反变换。注意：1、所有实验项目均针对8位BMP灰度图像进行处理，可以使用系统提供的图像格式转换工具转换其他格式（例如JPG）的图像，然后进行处理；2、本实验的重点是图像的灰度直方图和点操作，几何变换和正交变换仅用于一般理解。五、实验步骤以图像灰度阈值转换为例，说明实验的具体步骤。其他实验项目的步骤相似。 1、打开计算机，双击系统桌面“数字图像处理实验教学软件系统”的可执行文件“图像处理”图标，进入实验系统；2、执行文件→打开，在OPEN对话框中选择。对于要处理的图像，按[OK]，系统将显示该图像；3、执行视图→基本图像信息，将显示基本图像信息对话框，如图所示；数字图像处理实验指南实验1图像变换实验4、执行“视图”→“灰色直方图”以查看图像的灰色直方图，如图所示；5、执行图像变换→正交变换→傅立叶变换，查看图像的频域分布，如图所示。数字图像处理实验指导书实验1图像变换实验6、执行图像变换→正交变换→小波变换，检查小波变换后的图像效果，如图所示；7、执行图像变换→点操作→阈值变换，在“阈值变换”对话框中修改阈值参数，如图所示；数字图像处理实验指南实验1图像变换实验8、设置阈值参数后，按[OK]，系统将显示阈值变换。将结果图像与原始图像进行比较，并观察阈值变换的效果，如数字;9、重复步骤4，检查阈值变换后图像的直方图分布；数字图像处理实验指南，实验1图像变换实验10、重复步骤5，检查阈值变换后图像的频域分布； 1 1、执行文件→另存为，保存处理后的图像； 12、执行文件→重新加载，重新加载加载原始图像，但要注意图像的先前处理将丢失；注意：13、执行步骤2时，可能无法打开某些图像文件，如图所示，您可以先使用图像格式。转换工具将图像文件转换为8位BMP图像，然后将其转换为8位BMP图像。由系统处理。

步骤14和15是使用图像格式转换工具的方法； 14、双击桌面上的图像格式转换工具Jpg2bmp的图标，进入转换工具界面，如图所示； 15、按照界面提示，将JPG格式的图像文件转换为8位BMP图像。数字图像处理实验指导书实验1图像变换实验步骤13步骤14六、问题1、图像灰度线性变换，阈值变换，窗口变换，灰度拉伸和灰度平衡有什么区别？灰度线性变换是通过指定的线性函数变换图像的像素值，以增强或减弱图像的灰度。灰度阈值转换可以将图像转换为黑白二进制图像。灰度窗口变换也是常见的点操作。其操作类似于阈值变换。从实现方法上看，可以看作是灰色折线变换的特殊栏目。窗口灰度变换处理结合了双重固定阈值方法，不同之处在于窗口中的灰度值保持不变。灰度拉伸也称为对比度拉伸。它类似于线性变换。区别在于灰度拉伸使用分段线性变换，因此其最大优点是用户可以任意合成变换函数。灰度均衡是增强图像的有效方法之一。灰度均衡也是一种改善图像的方法，并且灰度均衡的图像具有大量的信息。从变换后的图像的直方图来看，灰度分布更加均匀。

2、是否可以通过使用图像镜像和旋转变换来进行图像转置？如果是这样，应该如何实现？能够。执行镜像转换，顺时针（逆时针）旋转两次，然后以与第一次相反的方向镜像转换。数字图像处理实验指南书本实验1图像变换实验2图像增强和恢复实验七、实验条件PC数字图像处理实验教学软件大量样本图像八、实验目的1、熟练使用“数字图像处理”实验教学软件系统”；2、熟悉图像增强和还原的基本原理，并了解编程的具体步骤；3、观察图像中值滤波，平滑，锐化和伪彩色编码的结果，并在不同参数条件下进行比较4、观察图像退化和恢复的结果，并比较不同恢复方法的恢复效果。九、实验原理1、图像增强和还原的基本原理通常，有两种类型的方法可以改善降级的图像：图像增强和图像还原。图像增强不考虑图像退化的原因，而仅选择性地突出显示图像中感兴趣的特征，并衰减图像的次要信息。改进后的图像不一定逼近原始图像，而只是增强了图像可读性的某些方面，例如突出目标轮廓，衰减各种噪声等。图像增强可以分别通过空间域方法和频域方法来实现。空间域方法主要是直接计算空间域中图像像素的灰度值，通常包括中值滤波，模板平滑和梯度锐化等。空间域方法可以使用以下公式来描述：g（x，y ）= f（x，y）* h（x，y）其中f（x，y）是处理前的图像，g（x，y）代表处理后的图像，h（x，y）是空间运算功能。

图像增强的频域方法是在图像的频域中对图像的变换值执行某些算术处理，然后将其变换回空间域。系统中涉及的各种滤波器属于频域方法增强，这是一种。间接处理方法可以通过以下过程模型来描述：其中：F（u，v）=？ [f（x，y）]，G（u，v）= F（u，v）H（u，v）），g（x，y）=？ 1 [G（u，v）] ，？和？ θ1分别表示频域正向变换和逆变换。实验系统提供图像增强相关内容的文本描述，用户可以在操作过程中参考。图像恢复针对图像退化的原因，试图补偿退化因素，从而使改善后的图像尽可能接近原始图像，并提高了图像质量的保真度。有关图像恢复的详细原理，请参考相关书籍，此处不再赘述。该系统提供图像噪声降级，卷积降级和运动模糊降级操作，并提供相应的逆滤波器恢复，维纳恢复和运动模糊恢复操作。本数字图像处理实验指南实验1图像转换实验实验中的图像恢复仅用于一般理解。2、编程实现的步骤以下以图像增强中的中值滤波操作为例，给出编程实现的程序流程图，如下：十、实验内容图像增强：中值滤波，图像模板平滑，理想低通滤镜平滑，巴特沃斯低通滤镜平滑，梯度锐化，拉普拉斯锐化，理想的高通滤镜锐化，巴特沃思高通滤镜锐化和伪彩色编码图像恢复：图像噪声降级，体积乘积降级，卷积加噪声降级，运动模糊降级，逆滤波器恢复，维纳恢复和运动模糊恢复。注意：3、所有实验项目均针对8位BMP灰度图像进行处理；4、重点是图像增强中的中值滤波和模板平滑。图像还原仅用于一般理解。

<十>十个一、实验步骤以图像中值滤波操作为例来说明实验的具体步骤。其他实验项目的步骤相似。 1 1、打开计算机，双击系统桌面上“数字图像处理实验教学软件系统”的可执行文件“图像处理”的图标，进入实验系统； 12、执行文件→打开，在“打开”对话框中选择要处理的图像，然后按[确定]，系统将显示该图像；数字图像处理实验指导书实验1图像变换实验13、执行视图→基本图像信息，将显示基本图像信息对话框，如图所示； 14、执行视图→灰度直方图，查看图像的灰度直方图，如图所示；数字图像处理实验指导书实验1个图像变换实验15、执行图像变换→正交变换→傅立叶变换，检查图像的频域分布，如图所示； 1 6、执行图像增强→中值滤波，在对话框中选择或自定义滤波参数，如图所示；图像处理实验指导书实验一图像变换实验17、设置滤镜参数后，按[确定]，系统显示中值滤波后的图像，与原始图像进行比较，观察中值滤波的效果，如如图所示； 1 8、重复步骤4，以检查中值滤波图像的直方图分布；数字图像处理实验指导书实验1图像变换实验19、重复步骤5，检查滤波后的图像中值图像的频域分布； 10、执行文件→另存为，保存处理后的图像； 1 1、执行文件→重新加载，重新加载原始图像，但请注意，先前的图像处理将丢失。

数字图像处理实验指南实验1图像变换实验10 二、思考问题1、图像中值滤波和模板平滑之间有什么区别？图像平滑是使用平滑模板处理图像以减少图像噪声。中值滤波器是一种非线性信号处理方法。2、图像增强和图像恢复之间有什么区别？图像增强：使用某些技术手段，无需考虑图像是否失真（即原始图像在变换后可能会失真），也无需分析图像降级的原因。针对给定图像的应用，有目的地强调图像的整体或部分特征，使原始不清楚的图像清晰或强调一些有趣的特征，扩大图像中不同对象的特征之间的差异，并消除分歧感兴趣的特征可以提高图像质量，丰富信息量，增强图像解释和识别效果，并满足一些特殊分析的需求。图像恢复：以降低或失真的图像质量恢复图像的原始内容或质量。图像还原的过程包括分析图像退化模型，然后还原退化的图像。图像质量下降是由于成像系统受到各种因素的影响，导致图像质量下降，这称为图像质量下降。这些因素包括传感器噪声，照相机的聚焦不良，物体与照相机之间的相对运动，随机的大气湍流，光学系统的像差，成像光源和射线散射。图像恢复可以大致分为两种方法：一种方法适合于缺乏图像先验知识的人。此时，可以建立降解过程的模型进行描述，然后找到去除或减弱其影响的过程。估计方法：另一种方法是为原始图像建立数学模型，并在具有足够的先验知识的情况下根据原始图像拟合退化图像，以获得更好的恢复效果。

3、为什么图像维纳复原比逆滤波器复原更好？维纳滤波器恢复的原理可以表示为维纳滤波器。从以上公式可以看出，当时由于存在术语，数字图像处理实验指导实验1的图像变换实验似乎不会被0除。同时，分子包含项，哪里，。那时，维纳滤波变成了逆滤波；当时表明，维纳滤波避免了逆滤波中噪声的过度放大，也就是说，图像维纳恢复优于逆滤波恢复。
