故障现象:
2010年买的马6用的富威二代导航一体机(7寸的),快三年了,今年夏天开始发现太阳曝晒后,启动和倒车影像都没有问题,但触摸屏失灵,触摸时有声音,但按键灯不亮,屏幕没反应,等待晚上天凉了或早上就恢复正常了,很郁闷。
初步判断:
本机是X宝上买的,已过了保修期,询问过卖家,问不出所以然,感觉不愿意告诉我故障所在,要我将机器寄回处理,开价200-300元,断然拒绝。我初步判断是触摸屏老化,决定更换触摸屏。
首先要拆机确认本机的屏的尺寸和排线。
1,拆中控就不说了。

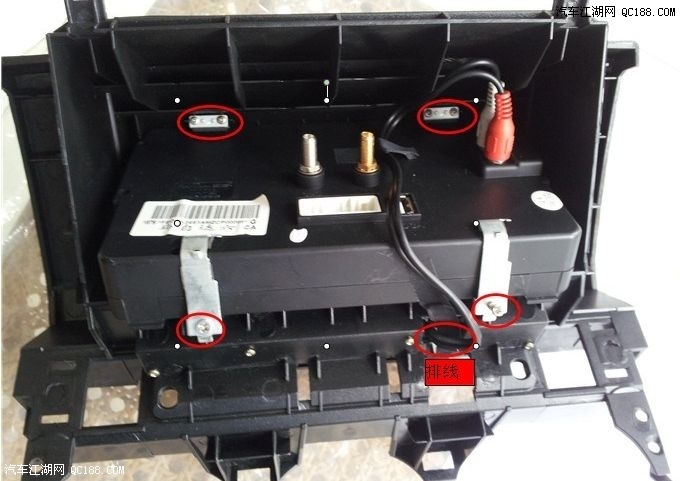

2,以下是拆下的主机组件,下面要做的是拆下主机(就是组件里的方盒子)。很简单:拆掉红色圈出的螺丝6颗,排线
一根。

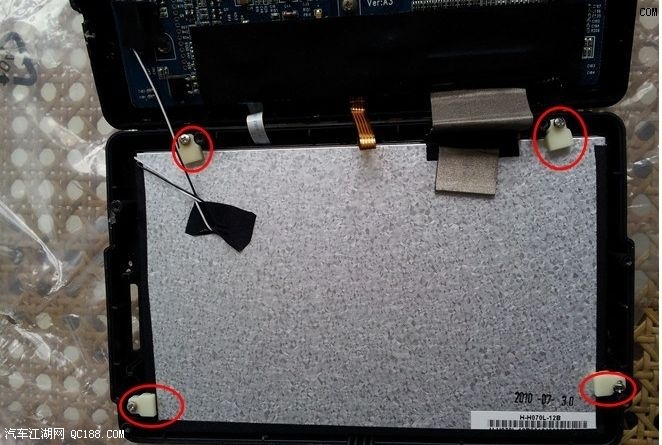

3,取出主机盒,用小十字起拆掉背后四周的6颗螺丝,打开盒子。富威二代卸掉图中4个白色固定压块的螺丝

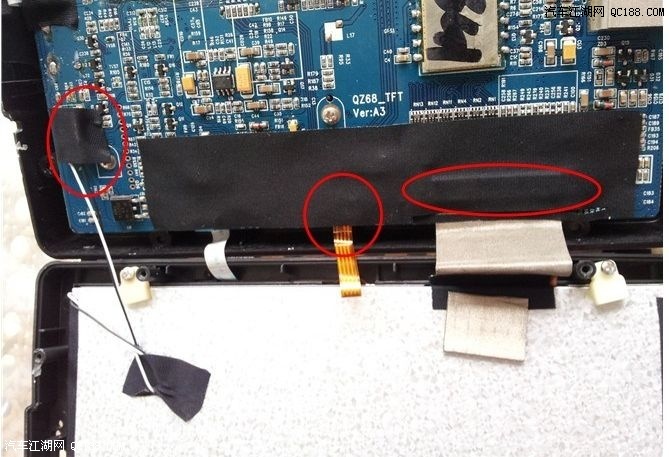

4,撕开黑色的胶布,拆掉液晶屏电源线(左边),液晶屏排线(右边)和触摸屏排线(中间)。不好意思,撕掉胶布后的照片没拍。
5,这样,屏幕和主板分离了。撕开液晶屏和触摸屏间的连接胶布,就可以将触摸屏取下,其尺寸165x100mm,可视尺寸160x90mm,为四线电阻屏,排线位置在中间。
下一步就是上X宝寻找合适的屏了

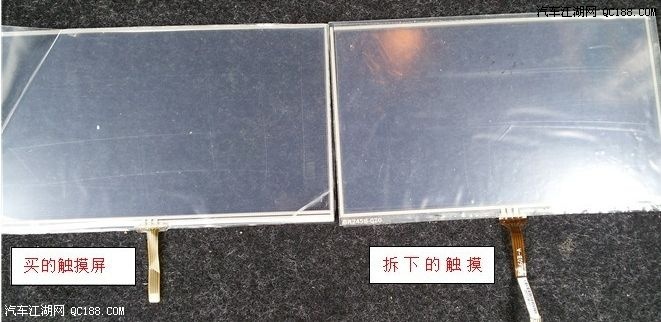

6,在网上购买排线位置相同(中间位置),尺寸相近(不一定要完全相同)的触摸屏。触摸屏很便宜,每块6元,担心安装时损坏,多买了1块备用,反正便宜,包括运费24元。以下是买的触摸屏和拆下的触摸屏。
7,观察和比较触摸屏的每根排线对应的屏幕四周的走线,要求一致,否则要改线(飞线),改成一致。很幸运,买的触摸屏和拆下的触摸屏的走线一致,不需要改线。富威二代两者从左到右1234,分别对应着屏幕的左下右上(X-,Y-,X+,Y+)

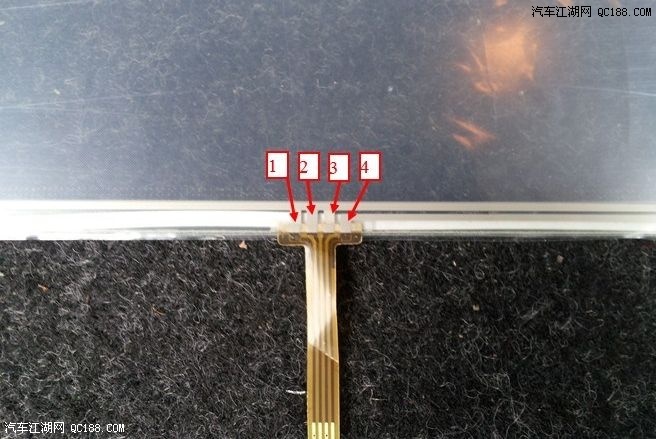

买的触摸屏走线:

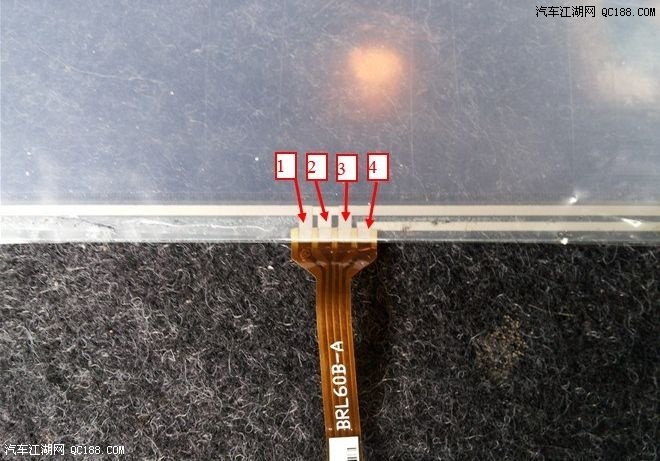

拆下的触摸屏走线:
8,安装触摸屏。买来的触摸屏背后有双面胶,将触摸屏和液晶屏的有效区域对齐,贴紧,然后将原来的胶布固定好。参考上面步骤4,插好液晶屏电源线,排线和触摸屏排线
安装触摸屏排线时要根据排线插头端的厚度进行适当的处理。我买的触摸屏的排线插头端比较薄,在插槽中压不紧,造成接触不良,所以要在下面垫层适当厚的纸片或塑料片,这点很重要,因为这个,我返工了一次,害得我让费好多工夫。
9,触摸屏装好后,其他的就按拆卸相反的顺序就位
10,试机。装好后,昨天在外面暴晒一天,触摸屏一切正常。
11,收获。不仅是省了2-300块钱,更重要的是充分享受到了DIY的乐趣和成就感。
