Gateway 拆机图文详细教程

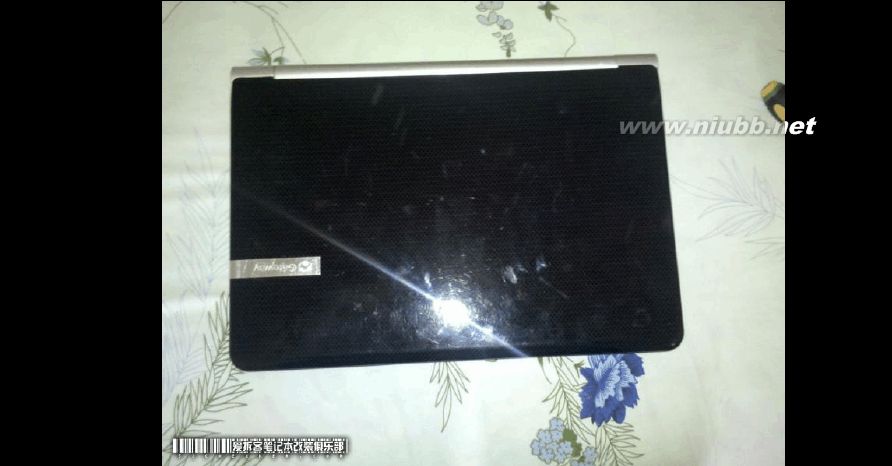

1. 这个就是要拆的主角

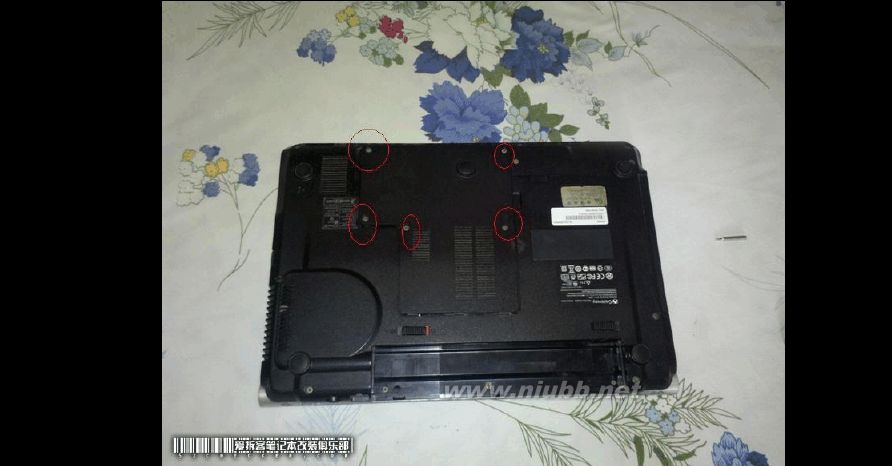

2. 拆下如图所示的螺丝，打开后挡板。（］

gateway笔记本拆机 Gateway 拆机图文详细教程

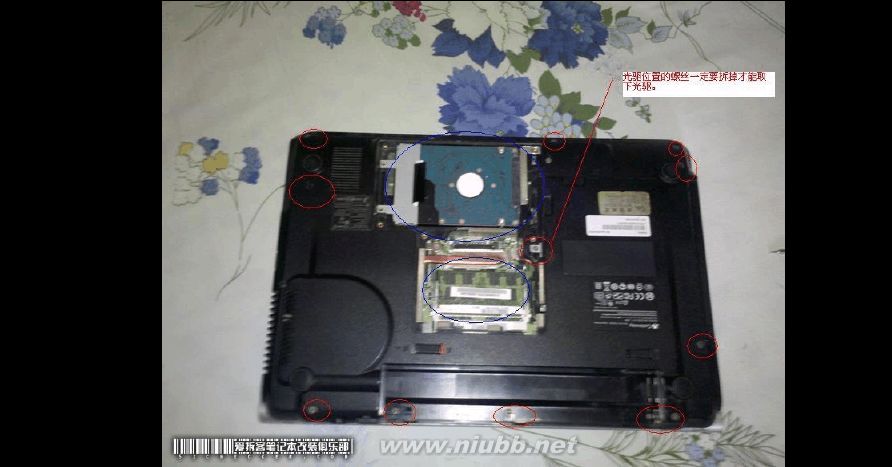

3. 如图蓝色部分，取下内存和硬盘，然后继续拆掉红色圈内的螺丝。［)需要注意

的是电池下面的三颗，然后还有固定光驱位置的螺丝。另外光驱取出之后底部还有三颗。也要拆掉

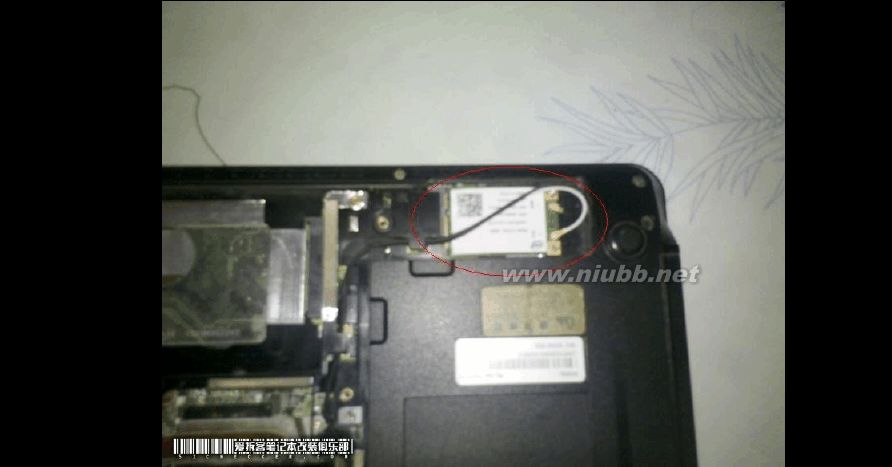

4. 拆掉无线网卡处的螺丝，并将两根天线的直接拔出，黑1,白2，并拆下无线

网卡

gateway笔记本拆机 Gateway 拆机图文详细教程

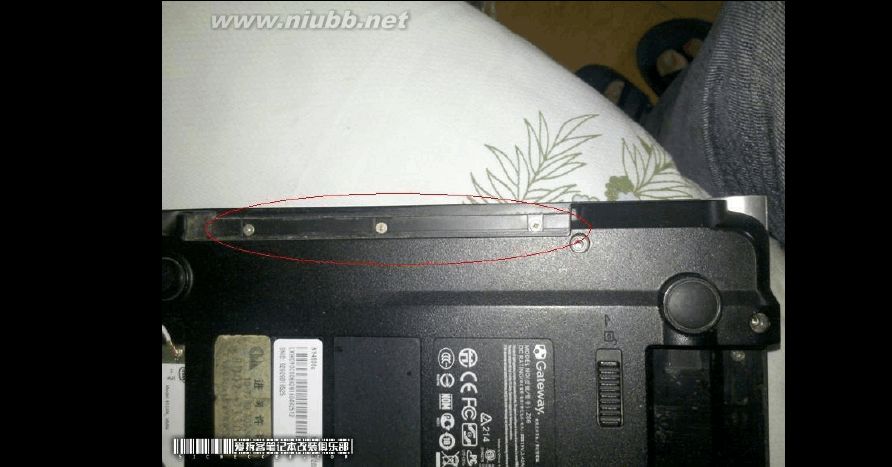

5. 光驱底下的三颗螺丝，需要拆除。[］

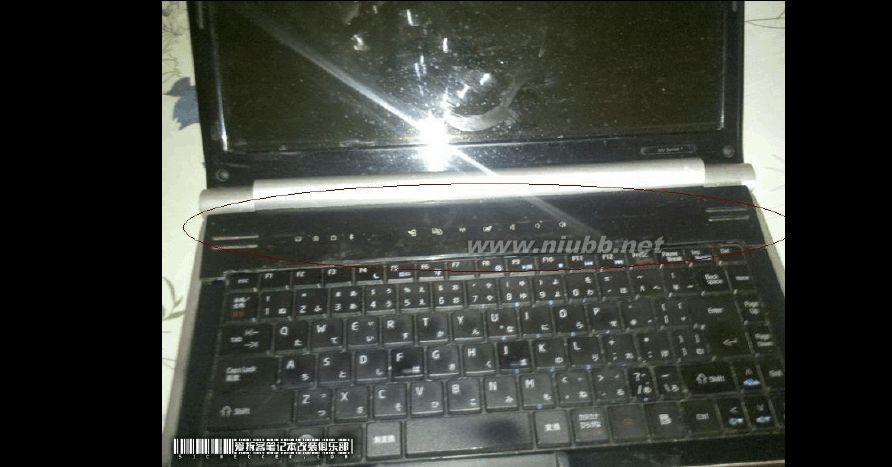

6. 前控制面板取下

gateway笔记本拆机 Gateway 拆机图文详细教程

7. 取下前控制面板，拔出排线

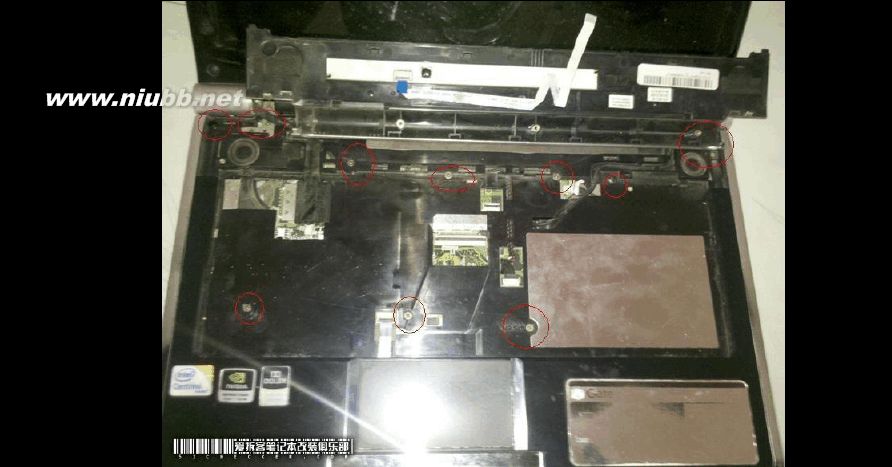

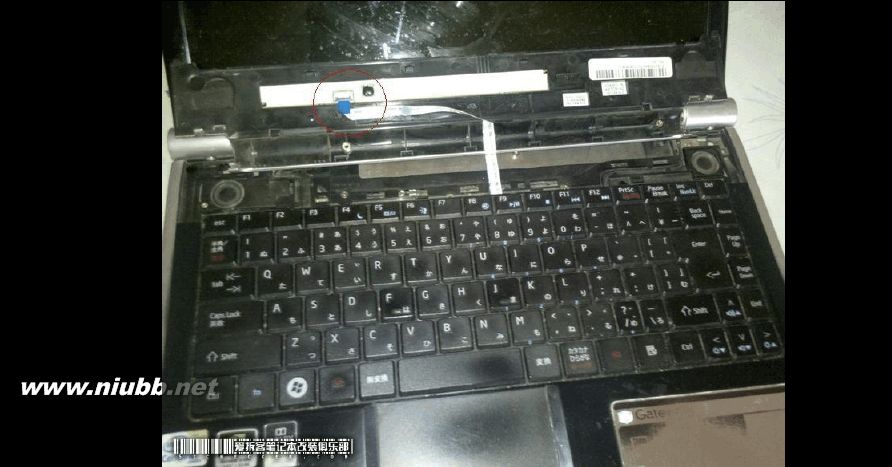

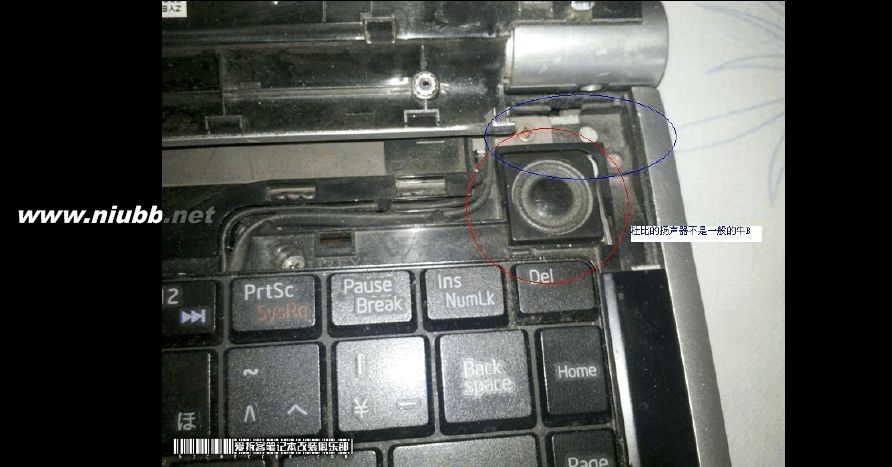

8. 拆除两边蓝色圈圈内的螺丝。（］

gateway笔记本拆机 Gateway 拆机图文详细教程

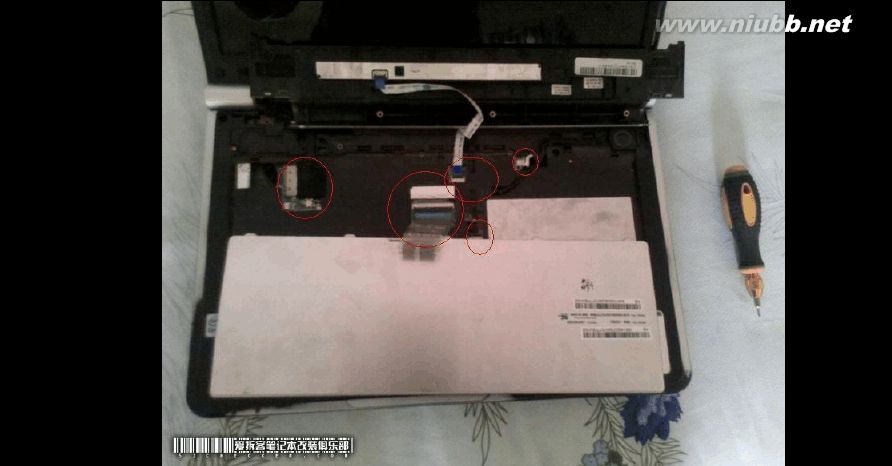

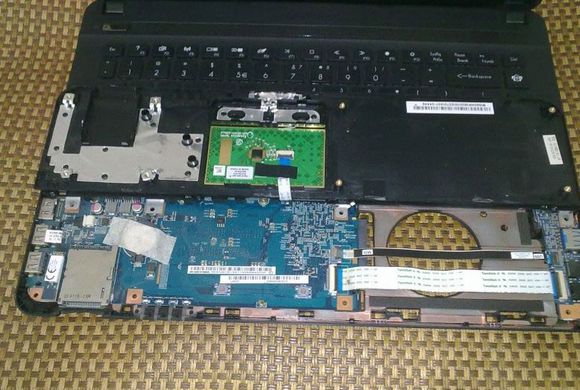

9. 拆开键盘，分别拔出左边的显示器的信号线，电源线，中间的前

控制面板，键盘，扬声器的排线，右边的电源按钮的排线。gateway 拆机[)

gateway笔记本拆机 Gateway 拆机图文详细教程

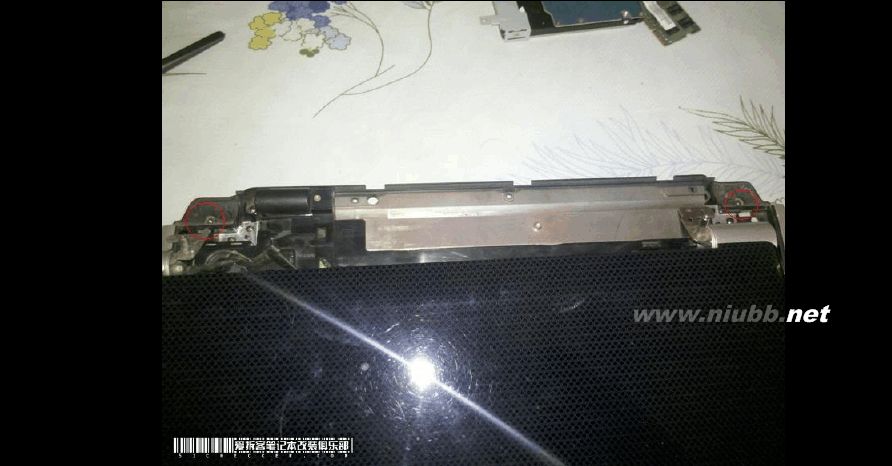

10. 拆下螺丝

11. 继续拆

gateway笔记本拆机 Gateway 拆机图文详细教程

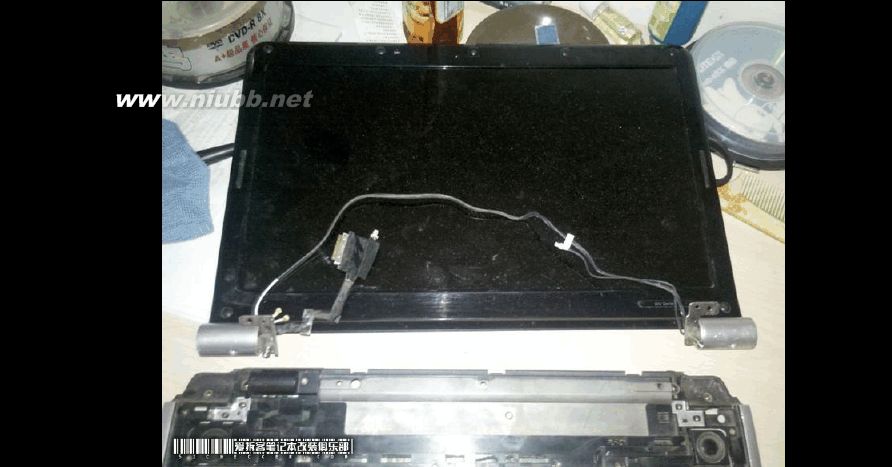

12. 取下显示器

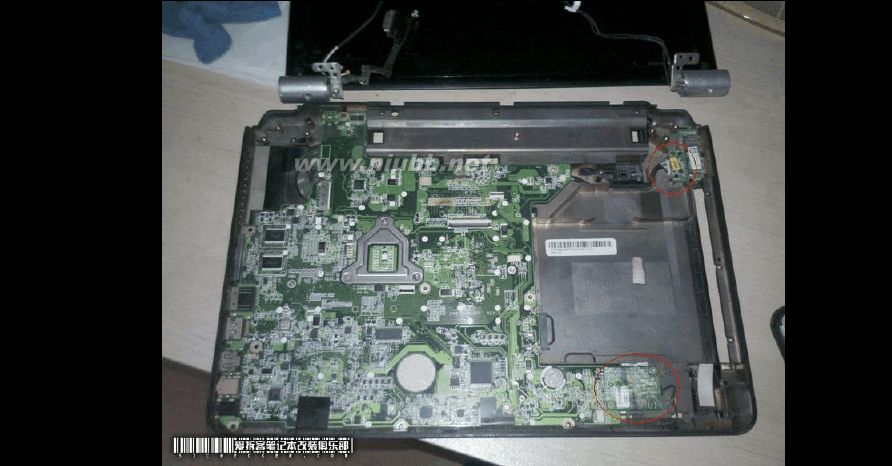

13. 取下前档板，并拆出右下角的螺丝和左上角的USB数据线

gateway笔记本拆机 Gateway 拆机图文详细教程

14. 前档板，灰尘超多，清了好久

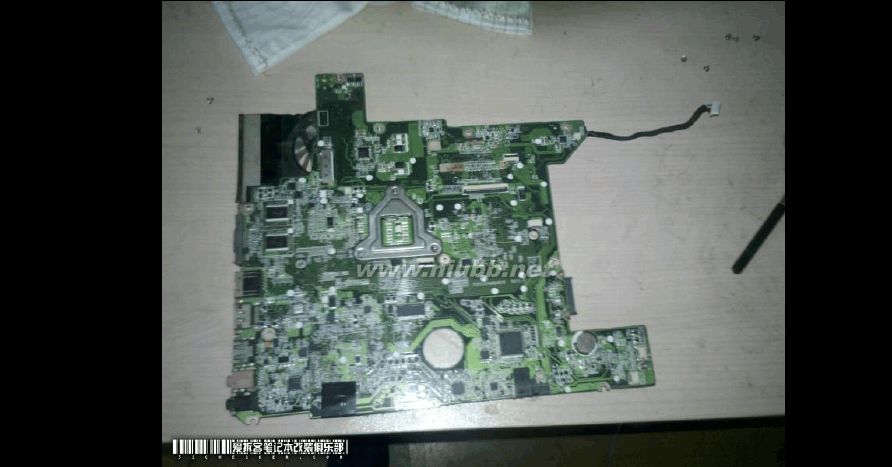

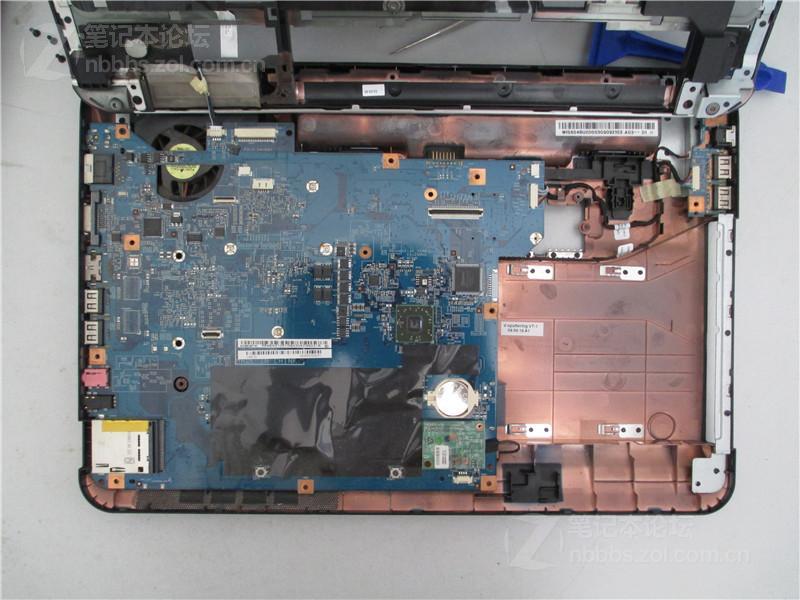

15. 下面就是重点部分了，拆主板，这里因为全是精密的电子元件，

所以一定要注意静电。[）

gateway笔记本拆机 Gateway 拆机图文详细教程

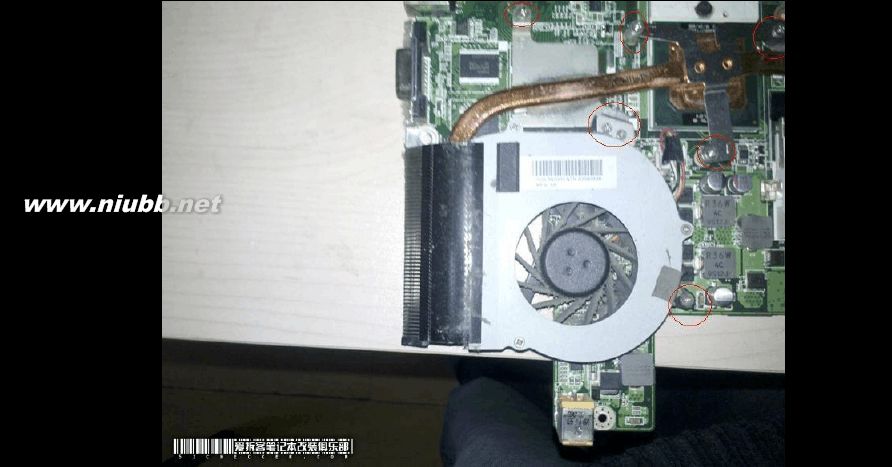

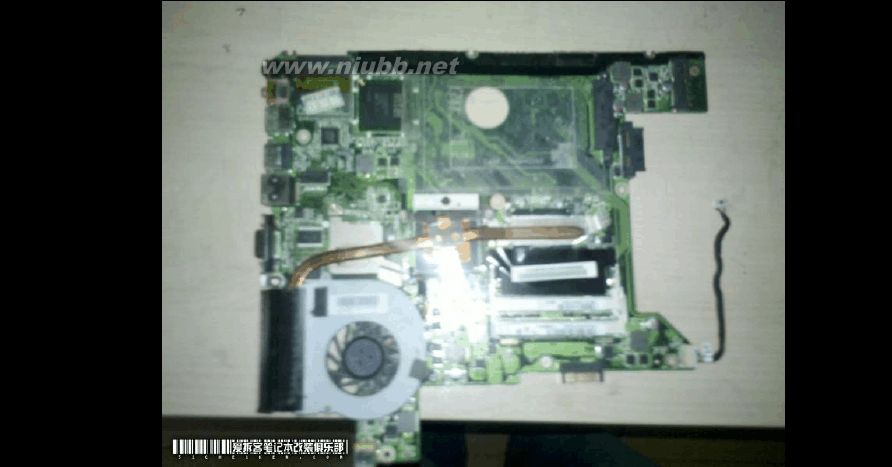

需要清理的重点对象，风扇。gateway 拆机(） 16. 拆下螺丝，拆的要小心，由其是CPU

上面，一般会有易碎贴的，

gateway笔记本拆机 Gateway 拆机图文详细教程

未过保的机器不推荐自己清理。(）

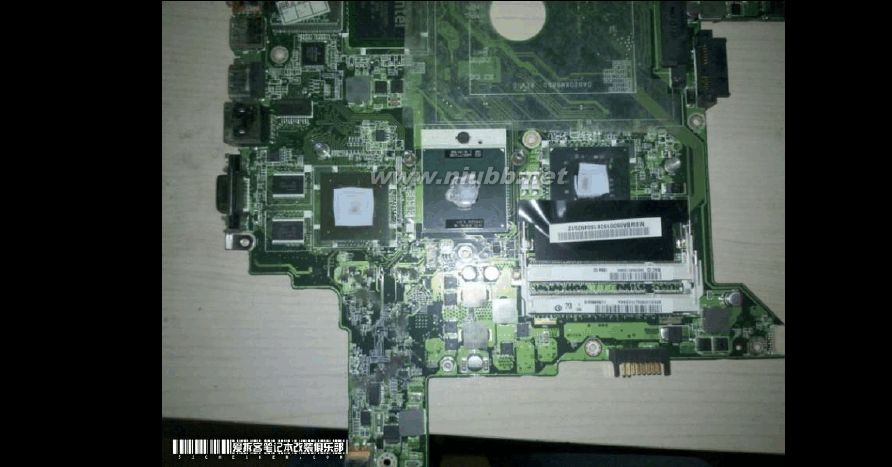

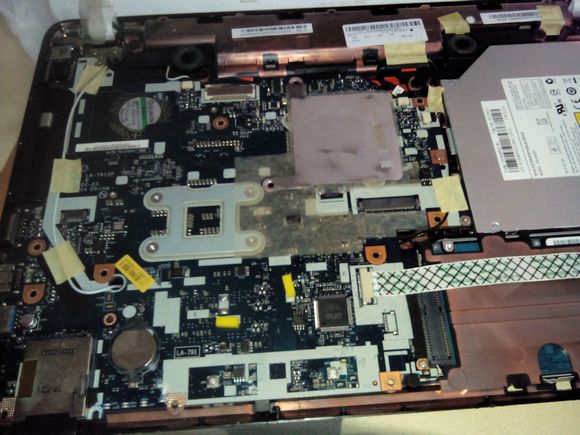

17. 拆完风扇的主板，中间有硅胶的部分是CPU，另外一边是北桥，一边是GPU显卡芯片

gateway笔记本拆机 Gateway 拆机图文详细教程

18. 全是灰啊

19.

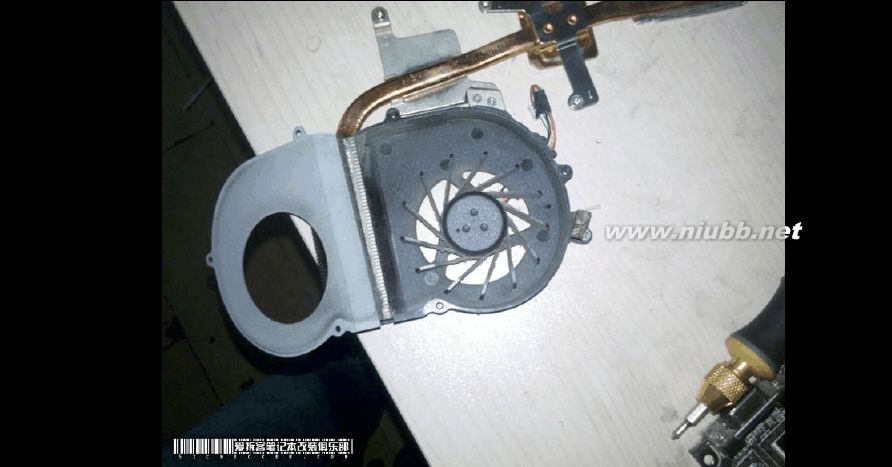

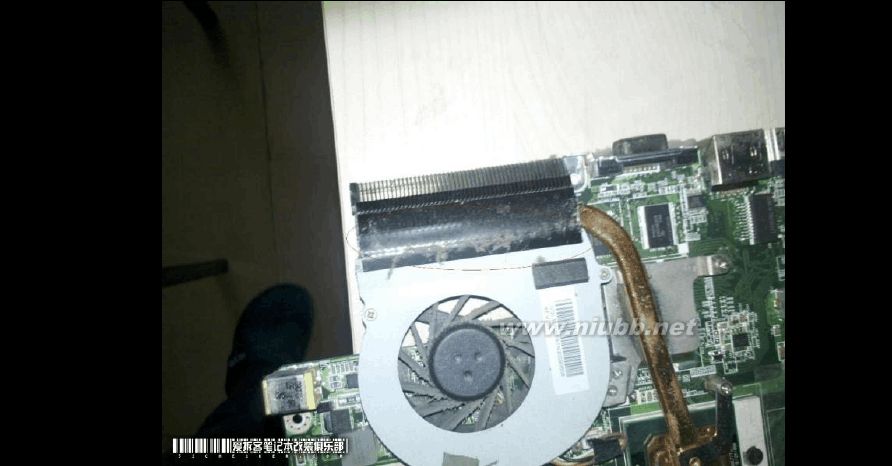

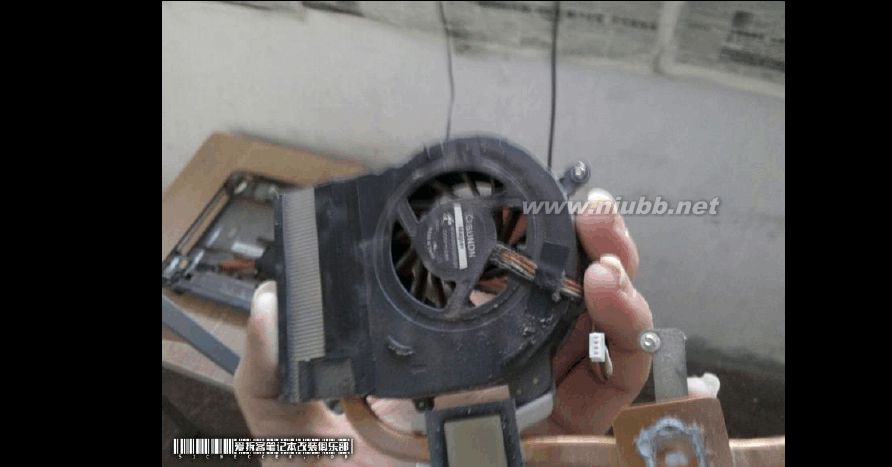

看看这风扇的灰尘，机器能不热嘛，既然已经拆了下面就用各种

gateway笔记本拆机 Gateway 拆机图文详细教程

办法清灰吧。［）我用的是皮老虎，大家有条件的可以用电吹风。

gateway笔记本拆机 Gateway 拆机图文详细教程

20. PS：怕多螺丝的同学第一次拆机，建议找一个白纸，然后画个圈

圈，上面写上什么部位的，有几颗螺丝，然后把拆下来的东西放入相应的圈圈内。（)

21. 附上详细拆解显示器排线的图，下图需要自己拷贝出来放大再看。

谢谢。祝拆机顺利！
