将数据拷贝到文本文件中。如下图中为波谱响应函数数字表达的一部分，第一列表示波长，后面五列分别表示一个全色和4个多光谱对应波长的波谱响应值。

图2高分一号波谱响应值

在ENVI中，使用波谱曲线来描述波谱响应函数，也就是以波长作为x轴，波谱响应值作为y轴，存储格式为ENVI波谱库文件(.sli)。下面介绍ENVIclassic中的波谱响应函数的制作。

(1) 启动ENVI Classic

(2) 选择Window->Start New Plot Window，ENVI PlotWindow窗口中，选择File->InputData->ASCII,如图3所示，自动将第一列作为X轴，后面3-6列作为Y轴。单击OK。

(3) 如图所示，生成了4条曲线。选择Edit->DataParameters，更改每一条曲线的名称：b1,b2,b3,b4，便于区分。

(4) 选择File- >Save Plot As->SpectralLibrary，将波谱曲线保存为波谱库文件.sli。

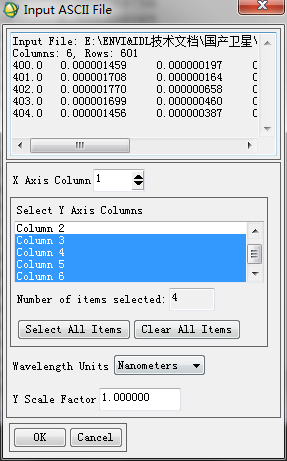

图3 导入ASCII文件

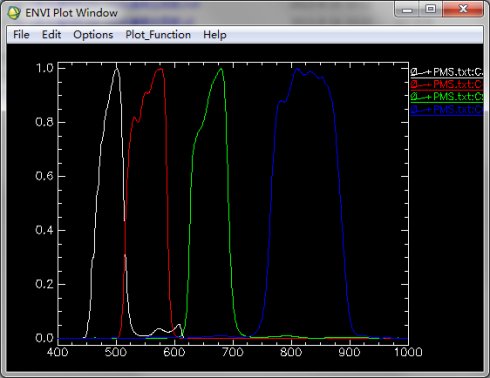

图4 高分一号波谱响应函数的曲线表达

注：如果出现以下情况，原因是没有将多光谱波段1和波段2空白部分填补0。高分一号

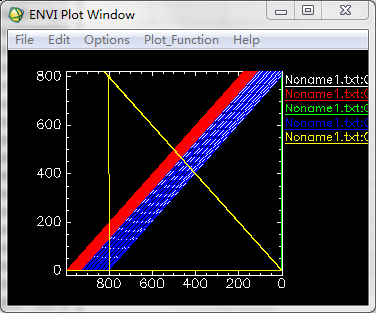

图5 错误情况

3 FLAASH大气校正 （1） 工具箱/Radiometric Correction/Atmospheric CorrectionModule/FLAASH Atmospheric Correction打开FLAASH大气校正模块；

（2） 点击Input Radiance Image，前面处理好的数据，在Radiance Scale Factors面板中选择Usesingle scale factor for allbands，由于定标的辐射量数据与FLAASH的辐射亮度的单位相差10倍，所以在此Single scalefactor选择默认：10，单击OK；

注：定标后的单位是W⋅m−2⋅sr−1⋅μm−1，与FLAASH要求的单位（μW）/（cm2*nm*sr）相差10倍关系，因此在RadianceScale Factors中输入10缩放系数。

（3） 设置输出文件及路径设置；

（4） 传感器基本信息设置：

l 成像中心点经纬度FLAASH自动从影像中获取。

l 传感器高度（Sensor Altitude）：645km

注：写这篇文档时没有得到官方正式数据，下面截图是公布之前填写的505，最终公布的数据为645km。

l 像元大小（pixel Size）：8m

l 成像区域平均高度可以通过统计DEM数据获取

l 成像时间：从数据头文件中读取（.XML），位置为：2013-09-08 13:14:07；减去8换算GMT时间

（5） 大气模型和气溶胶模型，根据经纬度和影像区域选择。

（6） 气溶胶反演方法选择None（缺少短波红外），能见度设置为40km。

图6FLAASH大气校正参数设置

（7） 单击Multispectral Setting按钮，在Filter Function File导入光谱响应曲线“gf-1pms.sli”，单击OK；

（8） 单击Advanced Settings，在高级设置中

l Tile Size 默认的是Cash size 的大小，手动改为50-100Mb（根据内存大小设定），单击OK；

l 从xml文件中得到： 97.0867

79.1983

讨论：一般中低分辨率的影像近似天顶角：180和方位角：0，即垂直观测。ENVI FLAASH的天顶角：90-180度，方位角：-180and 180，没有查到高分一号的角度说明，这里选择默认。

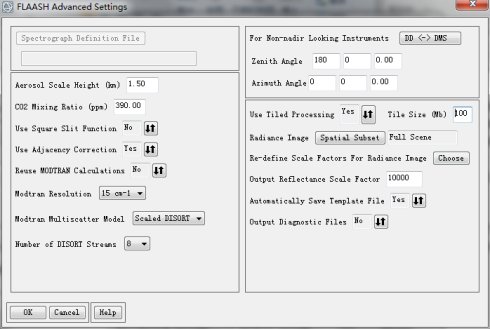

图7 大气校正高级参数设置

（9） 设置好后，在大气校正模块面板中，单击Apply。

（10）大气校正完成后，检查大气校正的结果，分别加载校正前后的图像（选择CIR假彩色方式加载，可以更好的识别植被），查看典型地物的大气校正前后的光谱曲线。

4 总结从上面可以看到，对于未知的多光谱传感器的FLAASH大气校正，关键是获取波谱响应函数，而波谱响应函数一般都是公开的。高分一号类似的方法可用于高分一号宽幅传感器的FLAASH大气校正。
