绘制时间表的水平计划，Excel就足够了

Horizo​​ntal graph = Gantt graph

甘特图，也就是水平图，是由美国工程师亨利·劳伦斯·甘特（Henry Lawrence Gantt）在第一次世界大战（1917年）发明的. 在此之前，他使用水平线记录工人的任务完成情况. 它们具有不同的颜色. 后来，他战斗时也去了，地位不低. 对于战时部队来说，时间似乎尤为重要，因此他提出工作控制的关键因素是时间. 于是他画了一幅画. 这张照片是后来被广泛使用的“甘特图”. 这也符合他最初的观点. 此图片主要控制工作的时间过程.

如何绘制甘特图？

上面的图片是某个学位库的Excel模板. 当时，我单击进入，发现它需要15个软妹币才能下载. 我立即生气了. 然后我立即安装了Office2019项目管理软件“ Project”. 这是Microsoft的项目管理软件，除甘特图外，还具有与项目管理相关的其他功能.

在充分尊重的前提下，我第一次接触施工进度图是使用Excel手动填写相应的单元格，或使用CAD逐行绘制（我仍然记得每次我赶到之前例行会议回到办公室，躺在电脑前，疯狂地填写并更改上周的数据.

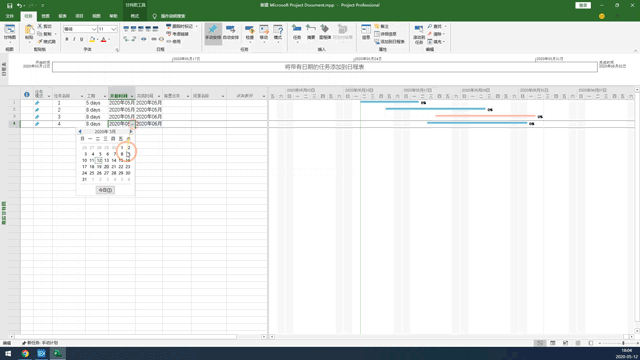

1号项目绘制甘特图

让我们创建一个新的Project文件，将其打开，您会看到界面有点像Excel，这里是直接输入项目名称，开始时间，结束时间，然后在其中自动为您画一条水平线. 相应的位置，我可能会觉得有人在里面: 情况就是这样；其实我也有同感. 如果您不相信我，请参阅:

2号Excel绘制甘特图

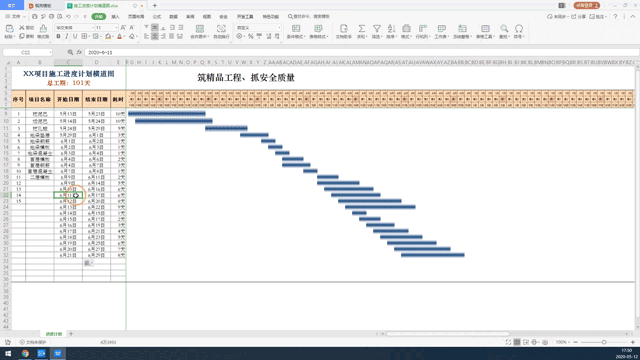

因此，我打开Excel并制作了一个模板，然后尝试了效果. 与Project相比，它不具备完整的功能，但对于施工进度的水平图而言已足够，并且可以自定义Excel性别比Project强得多.

下面介绍如何通过Excel绘制甘特图:

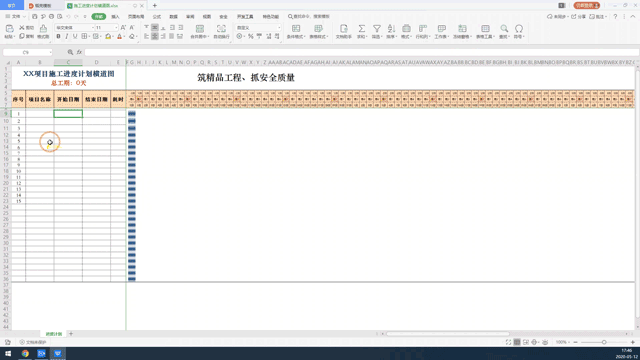

NO.1打开模板或创建一个新的Excel

创建一个新的Excel表（我在这里直接使用绘制的模板来演示速度），并根据项目的实际需要调整单元格格式. 重点是将进度条的单元格列宽度调整为合适的宽度. 太宽，太宽绘制后的整个项目的长度可以与清明河的地图相提并论，但不应太窄. 如果它太窄，则无法显示上面的日期（我在这里将其设置为2个字符的宽度，并且它每天都会显示，某些“每周”显示不必太宽）.

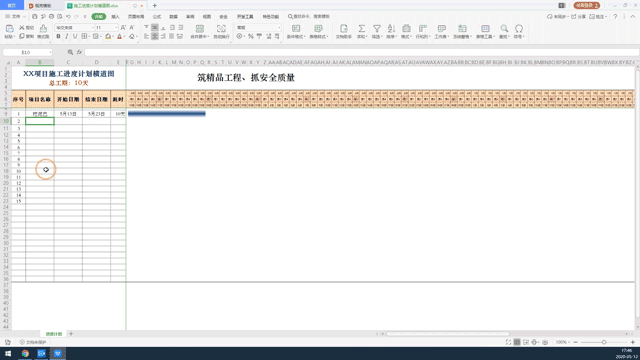

2号输入内容

根据实际要求输入项目名称，开始时间和结束时间，稍后将自动生成条形图. 这是原理:

在顶部日期列中设置单元格格式-custom-m“ month”仅表示* month（例如5月），d“ day”仅表示* day（例如12日）. 在条形图绘图区域中填写公式: = IF（AND（G $ 7> = $ C9，G $ 7

NO.3输入所有内容

输入所有内容，您会看到条形图已自动绘制.

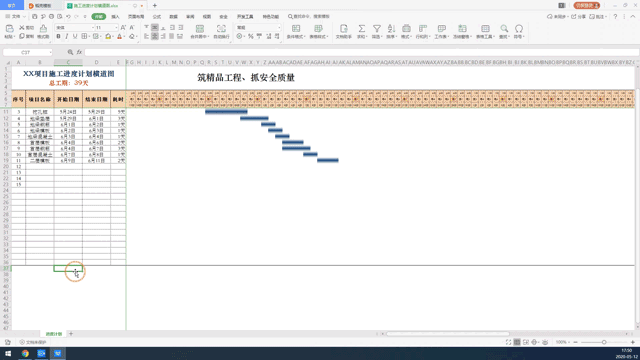

4号继续上一个过程

如果将完成前面的步骤，则后者非常简单，但是顺便说一句，请输入公式=前一个过程的结束时间位于该过程的开始时间的单元格中的单元格，然后填写下拉列表，以使所有过程在上一个过程完成后即可开始.

NO.5以天为单位生成完成日期

这也非常简单. 在单元格中输入公式=起始日期+单元格中完成日期的天数，然后填写下拉列表.

6号添加线

在此模板中插入一行或使用行数后，只需下拉上方的单元格以填充它并设置单元格边框格式.

如果您需要下载Excel电子表格进行此演示，请单击: 输入下载区域.
