过压保护：当输出电压升高时，在变压器T 1-2反馈绕组端感应的电压就会升高，则电容C2所充电压升高。当电容C2两端电压超过稳压二极管VDZ1的稳压值时，稳压二极管VDZ1击穿导通，三极管VT2的基极电压拉低，使其导通时间缩短或迅速截止，经开关变压器T1耦合后，使次级输出电压降低。反之，使输出电压升高，从而确保输出电压稳定。

过流保护：在接通电源瞬间或当某种原因使三极管VT2的电流过大时，在R5、R6上的压降就大，使过流保护管VT1导通，VT2截止，从而有效防止开关管VT1因冲击电流过大而损坏。同时电阻R6上的压降，使电容C2两端电压升高，此后过流保护过程与稳压原理相同，这里不再重复。三极管VT1是过流保护管，R5、R6是VT2的过流取样保护电阻。

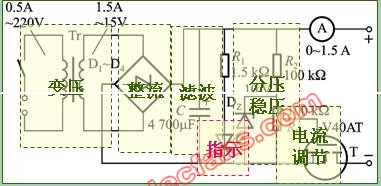

图2 万能充电路图

绝大部分手机充电器都有充满自停功能，但其实现的方式不同导致其充电效果不同。由于充电电流一般较大，所以在电池充满后如不及时停止会使电池发烫，过度的过充会严重损害电池寿命。设计比较科学的充电器，可以检测出电池充电饱和时发出的电压变化信号，比较精确地结束充电工作。

高频开关电源技术

高频开关电源电路一般主要包括以下几部分：

抗干扰电路（EMI）：由一个线圈和两个电容组成，通常有两级EMI。功能是滤除由电网进来的各种干扰信号，防止电源开关电路形成的高频扰窜电网。

PFC电路：PFC（Power Factor Correction）即“功率因子校正”，主要用来提高电子产品对电能的利用效率。开关电源采用传统的桥式整流、电容滤波电路会使AC输入电流产生严重的波形畸变，向电网注入大量的高次谐波，因此网侧的功率因子不高，仅有0.6左右，并对电网和其它电气设备造成严重谐波污染与干扰。

整流滤波电路：高压整流滤波电路由一个全桥（有些简易型的采用半波整流）和高压电解电容组成。把220V交流市电转换成300V直流电。低压整流滤波电路由二极管和电解电容组成。

开关电路：一般包含精密稳压、PWM 控制、开关管、驱动变压器。

保护电路：好的充电器设计一般都包含各种保护功能，如输入过压保护、输入过流保护、输出过流保护、输出过压保护、输出短路保护、过温保护等。手机充电器设计电路图

简易自激式开关电源充电器电路

下图为一款NOKIA手机通用充电器的电路。主要由开关电源、基准电压、充电控制、放电控制和充电指示等电路组成。该型手机充电器的电路非常简单，实为一自激式开关电源，全部采用分立器件组成，成本低廉。

图3 手机通用充电器的电路

AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正回馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正回馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。
