在访问控制中添加语音识别和rfid有什么区别

RFID（射频识别）或射频识别是一种短距离无线通信技术. 与其他短距离无线通信技术WLAN，蓝牙，红外，ZIGBEE，UWB相比，最大的不同是RFID是一种被动工作模式. RFID技术利用集成电路计算，电子识别，计算机通信等技术，通过读取器和安装在载体上的RFID标签，实现载体的非接触式识别和数据信息交换，加上其便捷性，速度，识别能力速度快，数据容量大，使用寿命长，标签数据可以动态更改等，因此它比条形码具有更好的安全性和动态实时通信，因此被广泛用于家庭，酒店等门禁系统中以及公司.

ASR（自动语音识别），即语音识别技术，其目标是将人类语音中的词汇内容转换为计算机可读的输入数据. ASR技术要解决的问题是使计算机能够“理解”人类语音并“提取”语音中包含的文本信息. ASR技术在可以“听和说”的智能计算机系统中起着重要的作用，这等效于在计算机系统上安装“耳朵”，使其具有“听”的功能，以实现语音中的“语音”使用. 信息时代人机交流和交互的最自然，最便捷的手段. RFID技术和ASR技术在门禁系统中的应用可以使门禁系统更加安全，人性化和智能化.

1. 整体结构设计

图1是系统整体硬件结构的框图. 该系统以凌阳SPCE061A单片机为核心设备，结合射频识别（RFID）技术和语音识别技术，实现了系统的双重安全性，并使用LCD12864显示用户刷卡信息. 访问控制系统还通过串行端口与主机通信.

用户首先刷卡，然后单片机将获得的卡号与自己RAM中的卡号进行比较. 如果卡号相同，则执行语音识别. 如果用户的语音功能模型与系统的现有语音功能模型匹配，则系统将解锁电子锁. 刷卡时，单片机使用RS232串行口协议与上位机通信，使上位机可以获取用户数据和刷卡信息，并可以添加和删除用户.

射频识别技术使用射频读卡器模块和非接触式ID卡，避免了刷卡时磁卡与读卡器之间的摩擦，大大提高了硬件的使用寿命. 凌阳SPCE061A MCU包含语音功能，可以完成语音记录，语音播放，语音采样和语音识别等任务. 同时，凌阳SPCE061A单片机的语音识别误识率低，可以弥补卡片丢失后使用卡开门进门的缺陷.

12864液晶显示屏显示用户的卡号，刷卡时间，刷卡时间，并显示卡号是否错误.

系统整体硬件结构框图

2. 主要硬件电路设计

本设计的主要硬件电路包括射频卡读取器电路和电子锁驱动电路.

2.1射频卡读写器电路原理与组成

当RF读卡器与卡进行数据传输时，读卡器发送的信号由两部分叠加组成: 一部分是载波信号（125KHz）. 卡接收到信号后，就会通过卡自身的LC电路生成信号. 即时为卡中的芯片供电；另一部分是命令和数据信号，它控制卡的芯片以完成数据读取和存储的功能，并将该信号返回给读卡器.

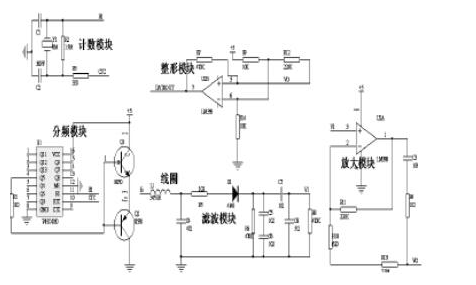

图2是RF卡读取器的电路图. 射频读卡器电路由信号计数模块，分频模块，线圈，滤波模块，放大模块和整形模块组成. 分频模块和计数模块生成的125KHz正弦信号通过线圈为RF卡提供载波. 线圈感应出射频卡后，载波和数据信号一起进入滤波器模块. 载波和数据信号经过滤波后门禁读卡器原理，载波被滤出，仅留下信号. 信号经过放大整形模块后，输出有效信号.

图2射频电路图

2.2电子锁驱动模块的电路组成和原理

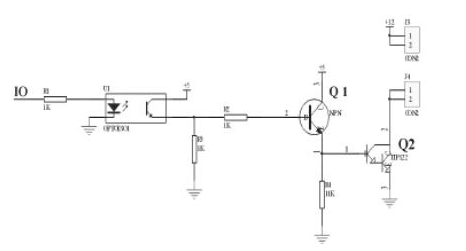

图3是电子锁驱动器模块的电路图. 模块电路由光耦合器，NPN晶体管和Darlington晶体管组成. 当微控制器的IO端为高电平时，光耦合器打开；同时，Q1的NPN晶体管导通. 因为Q1的发射器连接到Darlington管Q2的基部，所以Darlington管被打开，从而驱动了电子锁.

图3电子锁驱动器模块的电路图

3. 语音识别功能的实现

L阳单片机的语音识别仅分为“训练”和“识别”两个阶段. 在训练阶段，单片机对收集到的语音样本进行分析处理，从中提取语音特征信息，建立特征模型. 在识别阶段，单片机以相同的方式分析收集的语音样本，提取语音的特征信息，然后将该信息与现有特征模型进行比较. 如果两者达到一定程度的匹配，则输入语音已识别. 为了避免微控制器每次上电时必须重新训练语音样本的缺点，此设计的语音识别功能根据上述原理增加了将语音样本模型写入FlashRom的过程，并且“训练”只需要一次即可重复语音识别.

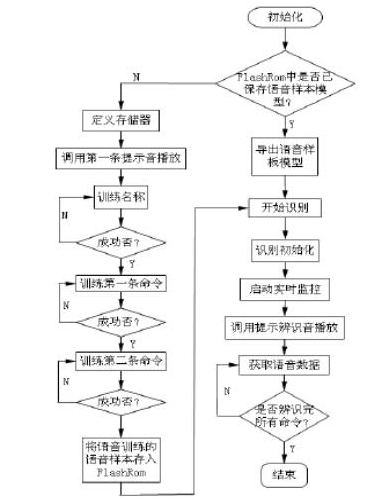

图4是语音识别程序的流程图. 该程序首先确定FlashRom中是否有语音模板，如果有，则执行语音识别. 如果FlashRom中没有语音样本模板，则开始对样本进行“培训”. 经过“训练”后，“训练”将获得的语音样本模板保存到FlashRom中，然后开始语音识别.

图4语音识别程序流程图

4. 通过主机实现

有许多编程语言可用于编写主机，VB，C ++，例如C#，JAVA，图形语言等.

考虑到C#语言具有以下优点:

（1）C#语言类似于C语言. 如果您具有C语言的基础，那么C#编程会容易得多.

（2）C#语言包含许多可以直接调用的现成控件，从而缩短了软件开发周期.

（3）主机的界面与Windows操作系统中出现的界面相同，用户可以更加方便快捷地使用它.

因此，该系统的上层计算机是在VisualStudio编程环境下用C#语言编写的.

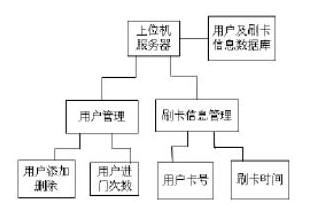

图5是上位机软件的树状. 上位计算机与下位计算机通过串行通信进行通信，以获得用户卡号，刷卡时间和用户进入门的次数的数据，并将这些信息存储在中. 主机还可以添加/删除卡号以控制门禁系统的用户数量.

图5主机软件的树形结构

5. 摘要

本文介绍了以凌阳SPCE061A单片机为核心，结合射频读卡器模块，语音识别模块，LCD12864显示模块和上位机的智能门禁系统的实现. 具体优势如下:

一方面，访问控制系统使用RFID射频识别技术，即通过非接触式ID卡刷卡. 刷卡时，应避免普通磁卡与读卡器之间的摩擦，从而提高了硬件的使用寿命.

另一方面门禁读卡器原理，此设计也使用语音识别. 只有某些人员才能进入门禁系统，从而提高了门禁系统的安全性，避免了卡丢失时使用卡进入门禁系统的分子的弊端. 从实验结果来看，系统基本实现了预期的设定功能，运行相对稳定，效果良好.
