日前拆解专家iFixit对全球首款开源游戏机Ouya出手了，这台售价在100美元级别的Android游戏机已经被大卸八块，从里到外都被看透了。

尽管做工算不上精良，不过Ouya在维修简易度上却得到了iFixit极高的评价，得分9分（满分为10分）意味着Ouya主机在维修上非常简单。据iFixit表示，Ouya主机采用了标准化螺丝，整体属于模块式结构，拆解非常容易，维修时也只需更换故障模块即可。至于扣分的地方则是，其手柄的摇杆直接焊接在PCB上，故障后估计得换掉整块PCB，处理器的散热器也是直接焊接在PCB上的，要拆下来很考验焊接手艺。

以下是iFixit的Ouya游戏主机拆解实录：

拆解开始

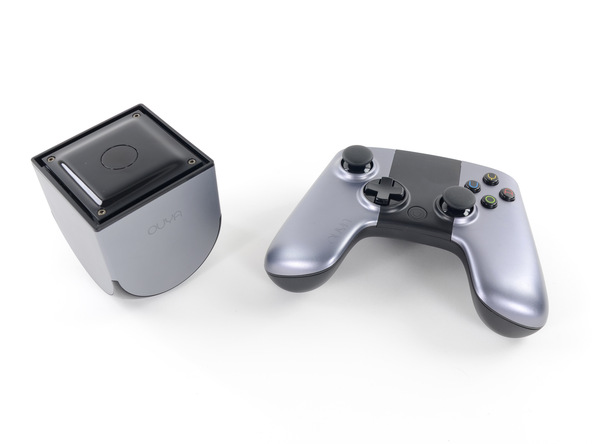

Ouya游戏主机及其专用无线手柄

Ouya主机的底部

换个方向看，基本没有区别

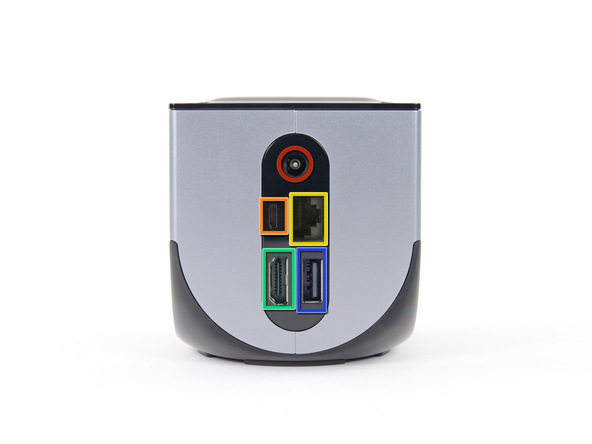

后置I/O接口

Ouya主机提供了5个后置接口，包括有DC电源接口（红色）、Micro USB接口（橙色）、RJ45网络接口（）、HDMI输出接口（绿色）和标准USB 2.0接口（蓝色）。

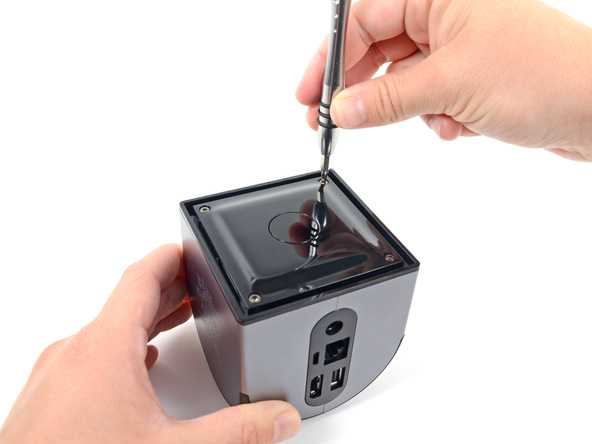

用螺丝刀拧下底部四个螺丝

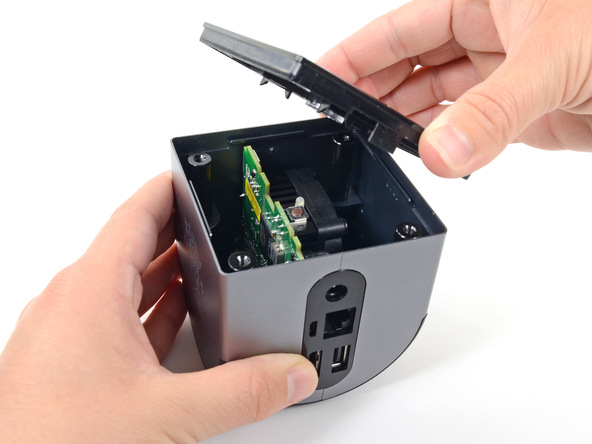

拿掉底盖

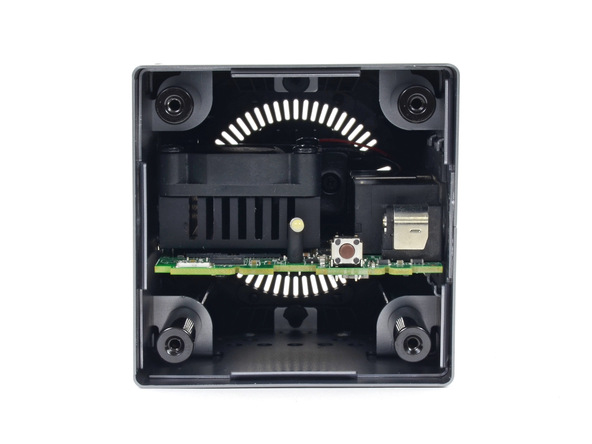

里面的只有一块PCB

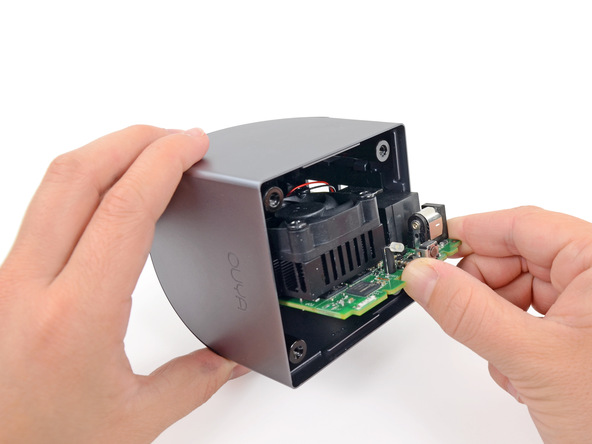

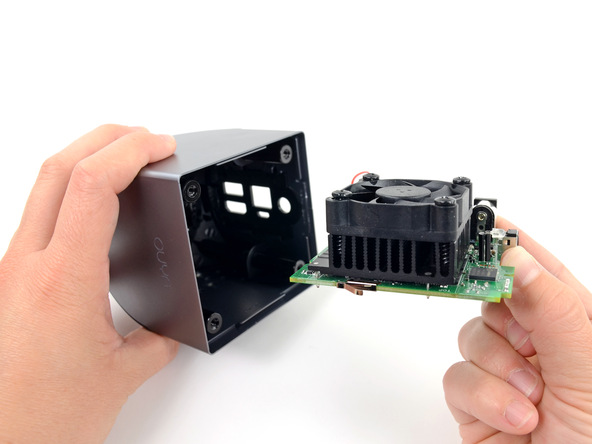

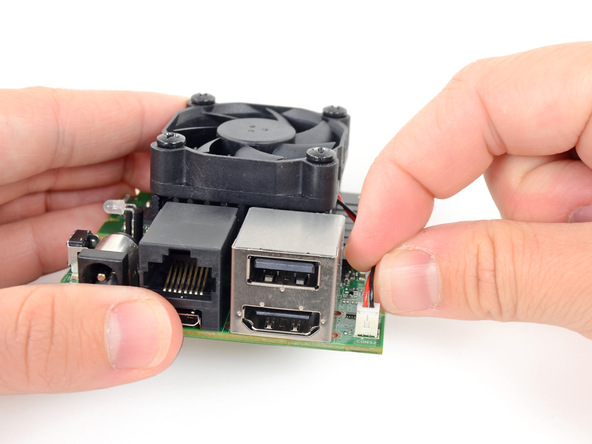

直接取出PCB

取出PCB非常简单

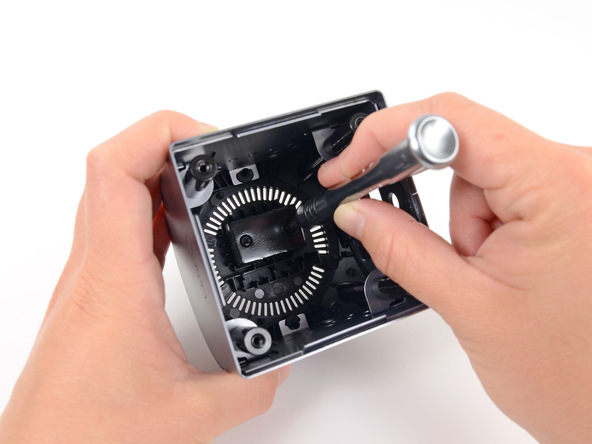

里面还有什么呢？拆下来看看

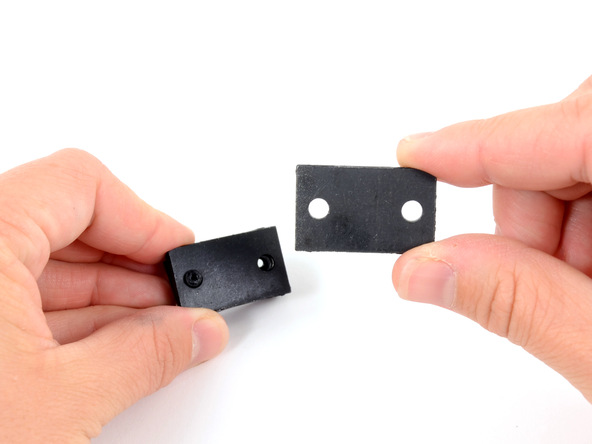

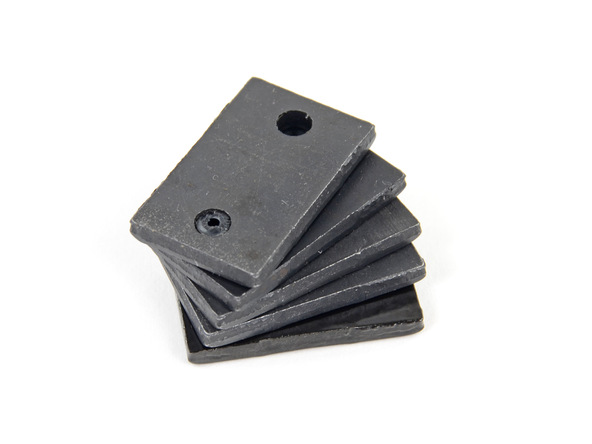

原来是5个配重模块

每个模块的重量为0.39盎司（折合约10克）

主机采用主动散热设计，配置2Pin接口

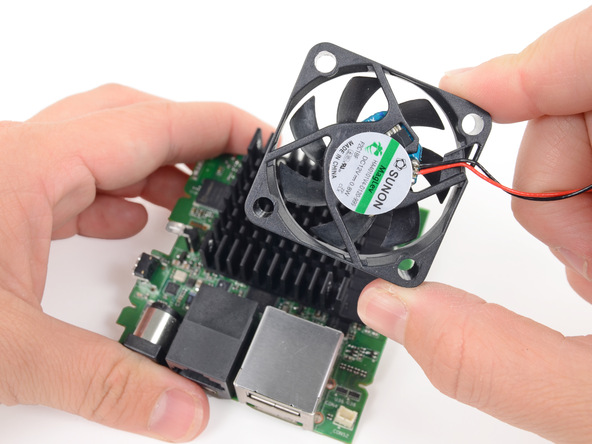

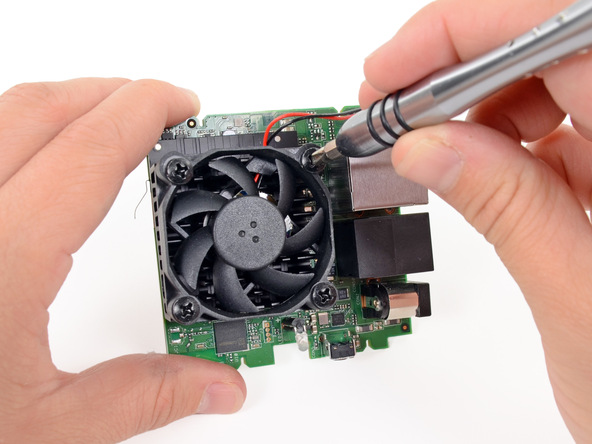

拧下螺丝即可拆除风扇

风扇规格为DC12V，功耗在0.6W左右

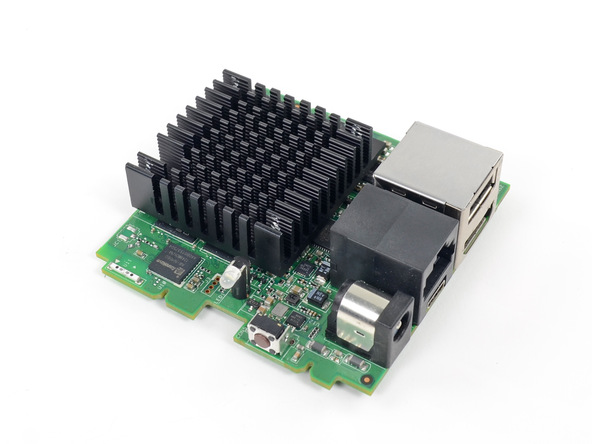

Ouya主机PCB及其散热片

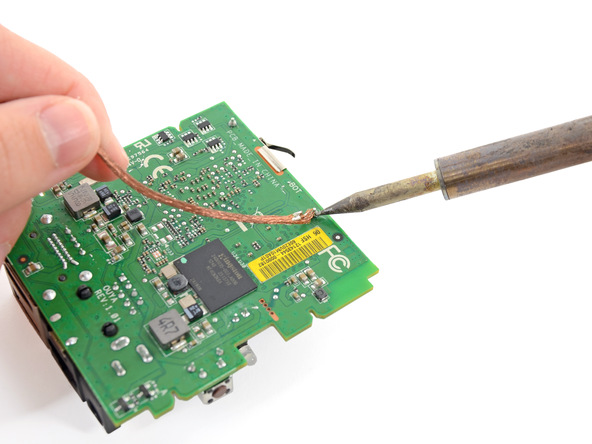

散热片不是通过扣具固定的，而是直接焊接在PCB上的

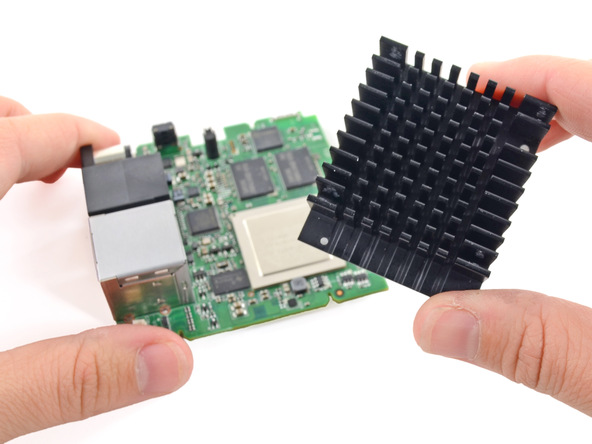

总算拆下散热片了

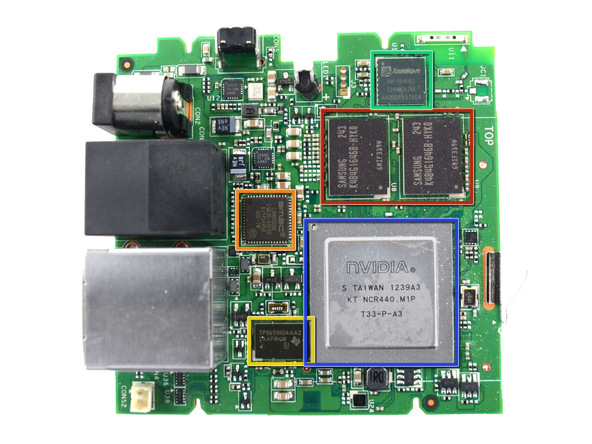

Ouya主机的主PCB

Ouya主机的PC版接口是一目了然，体积最大的就是Tegra 3处理器（蓝色），还有两片三星的DRAM芯片（红色），总容量为1GB，另外两个则是SMSC LAN9500A的USB 2.0转百兆网络芯片（橙色）和德州仪器TPS659110电源控制芯片（）。ouya游戏主机

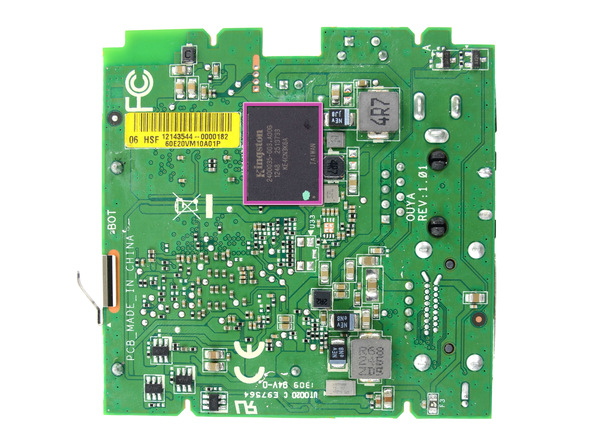

PCB背面则有金士顿的8GB NAND闪存芯片

Ouya主机拆解完成，现在开始拆解Ouya专用手柄

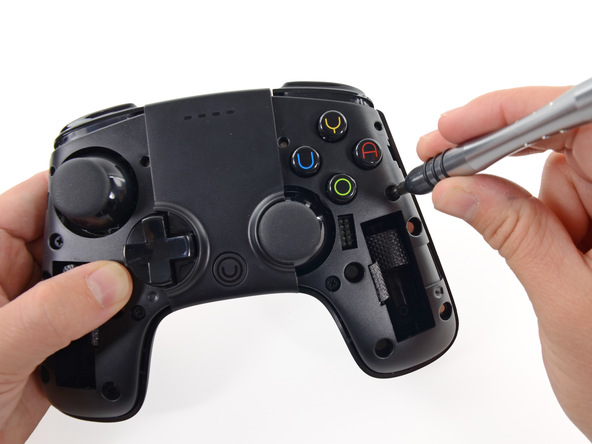

拧下手柄的固定螺丝

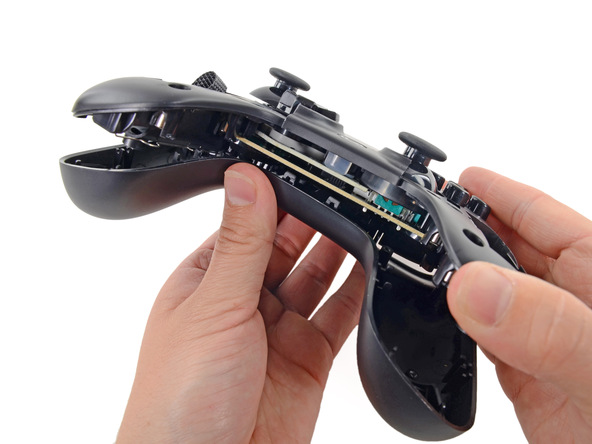

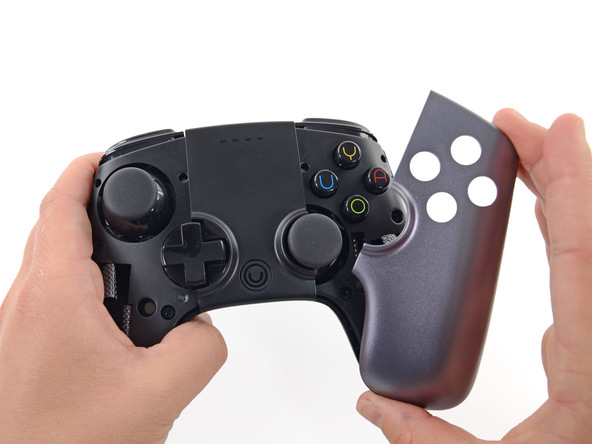

打开后盖

又是很简单的结构

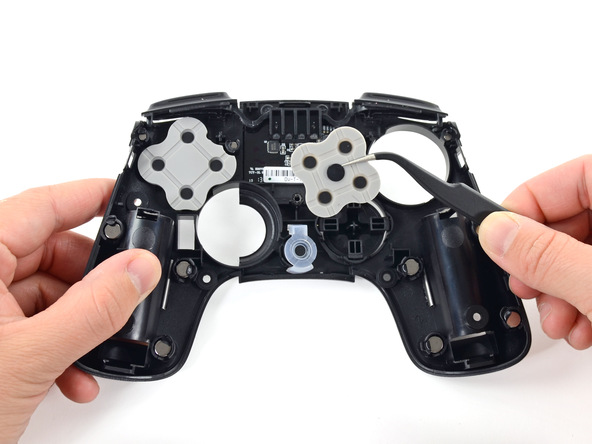

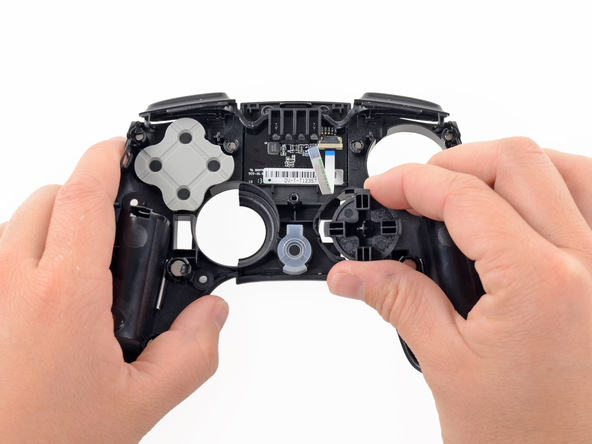

塑胶按键

塑料键帽

继续拆解

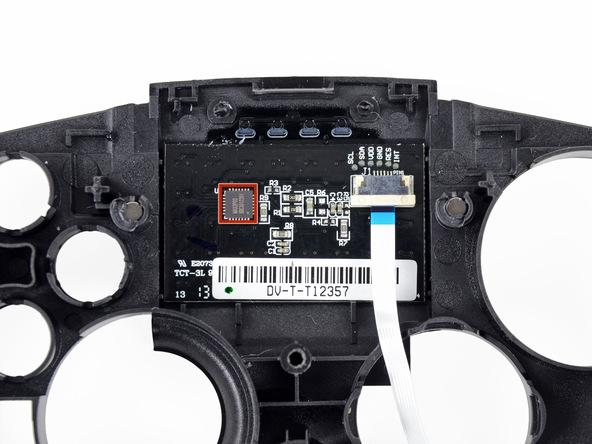

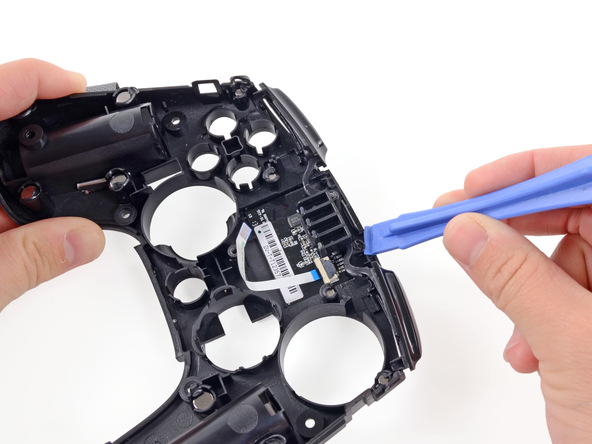

这部分是Ouya手柄的触控面板控制电路

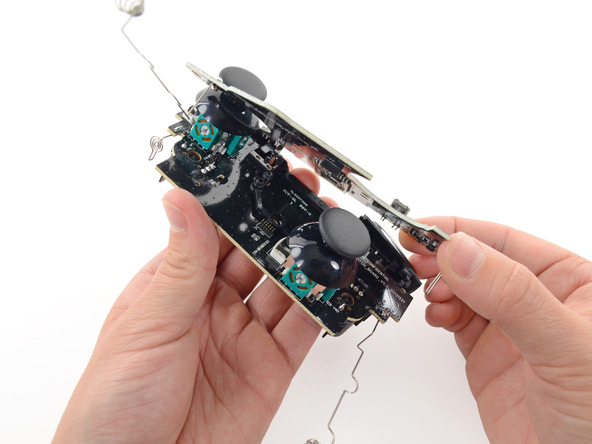

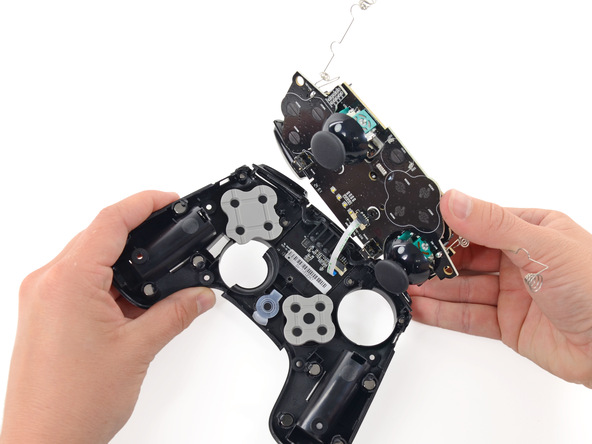

手柄由两块PCB组成

这两块PCB要拆开也很容易

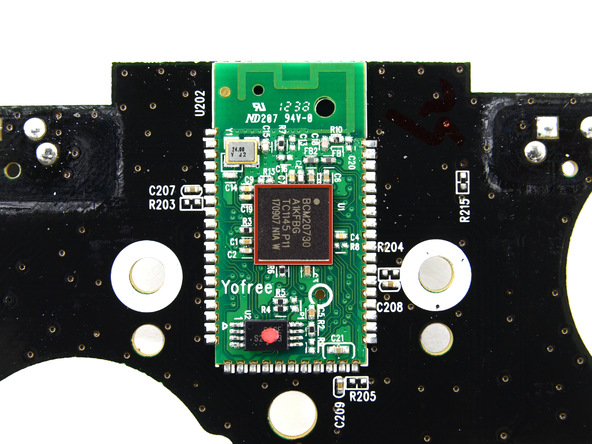

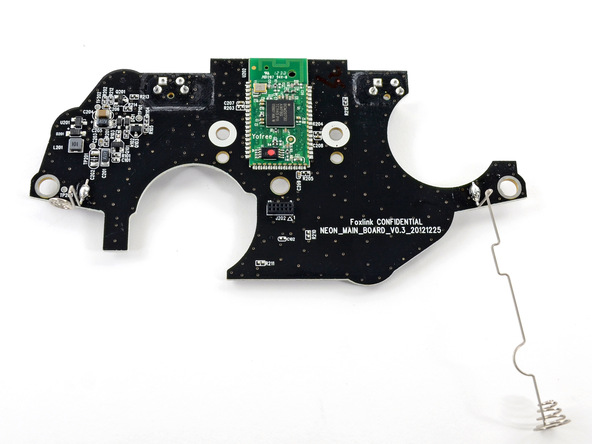

这块是负责蓝牙3.0连接的PCB

来自博通的BCM20730蓝牙3.0芯片

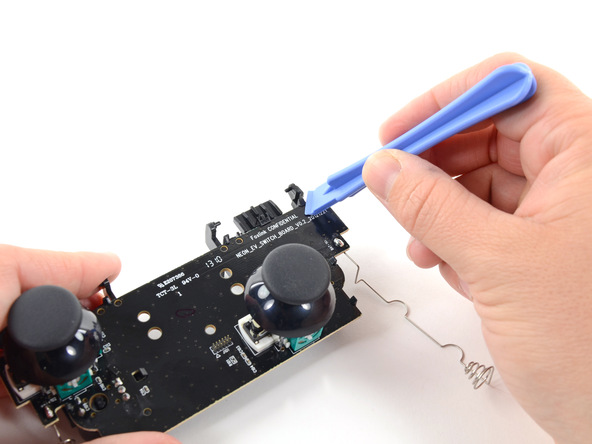

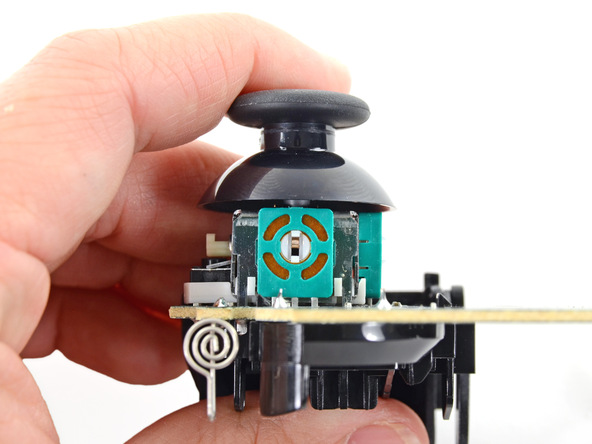

Ouya的专用手柄有两个模拟摇杆

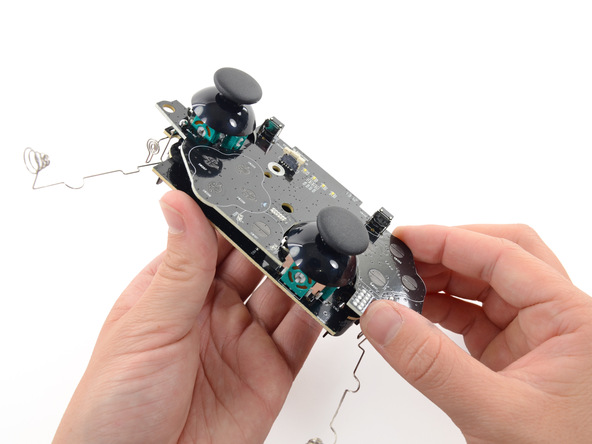

摇杆是支架焊接在PCB上的，不过后面还有东西可以拆下来

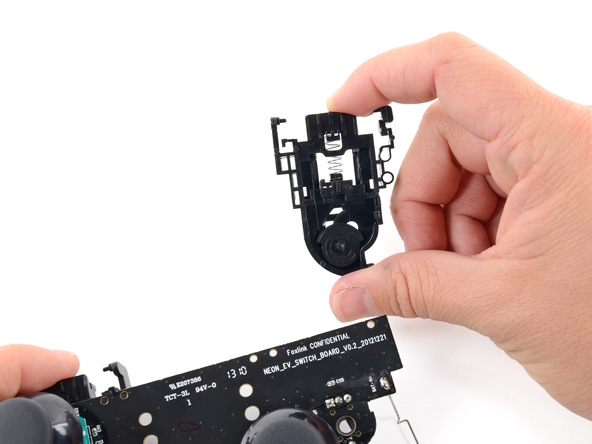

手柄上还有两个弹簧模组，对应的应该是L键和R键

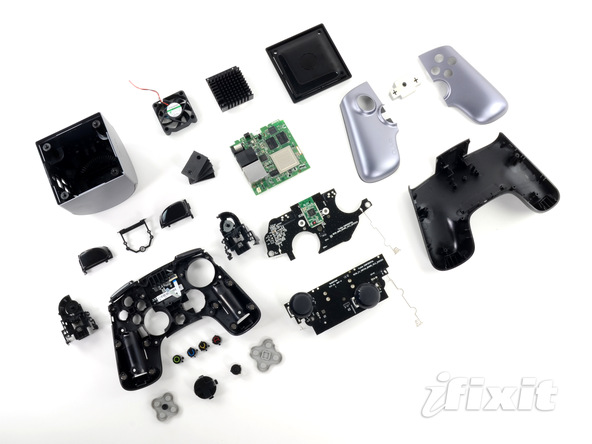

Ouya主机及其专用手柄的零件全家福
