USB充电打火机的制造方法

专利名称: USB可充电打火机的制造方法

技术领域:

本实用新型涉及打火机，尤其是USB可充电打火机.

背景技术:

当前的打火机使用油或可燃气体作为燃料. 点燃香烟时，会产生明火，这是不安全的. 在现实生活中，较轻的燃料经常被耗尽. 当您需要添加石油或可燃气体时，无需携带辅助燃料. 这种情况使打火机无法使用并且给用户带来不便.

发明内容本实用新型的目的是提供一种USB可充电打火机，以解决现有技术的不足. 本实用新型的目的是这样实现的: 一种USB充电打火机，包括主体，主体是两端开口的扁平管状腔，主体的上壁形成有滑槽，有机芯是安装在身体上，核心的上部固定. 有一个按钮，该按钮穿过滑槽到达身体外部，机芯的底面和身体之间有一个芦苇，确保机芯与身体之间的摩擦. 机芯内装有可充电电池. 核心的一端配备有USB充电接口，在USB充电接口和可充电电池之间提供了充电保护电路，机芯的另一端安装了加，并提供了放电保护电路在电热丝和充电电池之间. 放电保护电路受到限制. 电热丝可以长时间工作，机芯上还装有微型开关. 微型开关控制放电保护电路的电源. 当微动开关在体内时usb充电打火机多少钱，当微动开关滑出身体时，它处于关闭状态. 通过本实用新型的实施，打火机不需要使用油或可燃气体作为燃料. 由于USB充电接口现在就近在咫尺，因此充电非常方便.

下面将参考附图进一步描述本实用新型.

图1是本发明的结构. 在图中，我是机身，2是USB充电接口，3是充电保护电路，4是充电电池，5是机芯，6是按钮，7是簧片，8是放电保护电路，9是电热丝，10是滑槽，11是微动开关.

具体实现

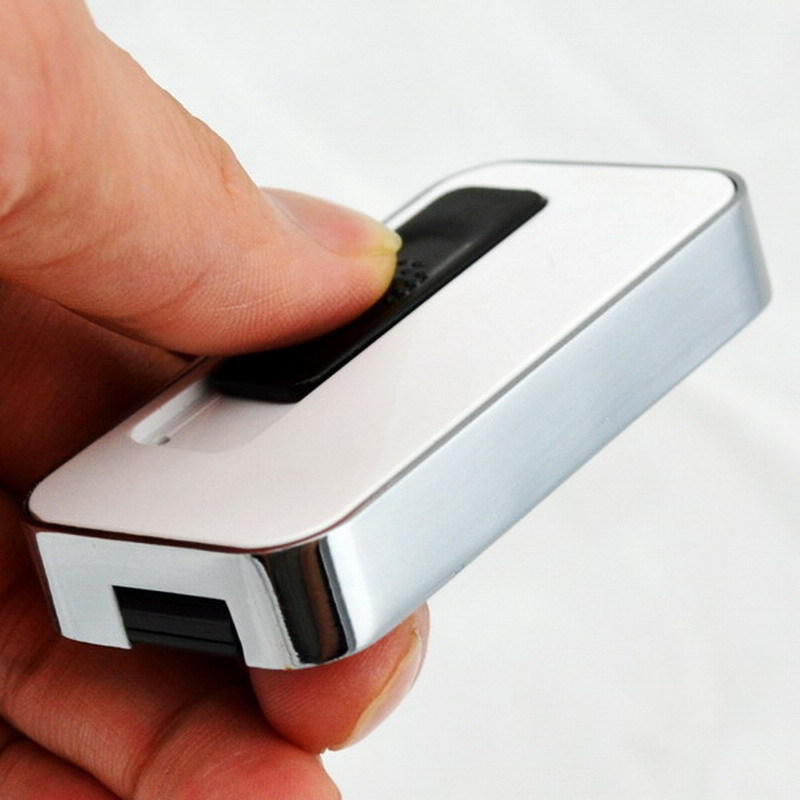

实施例1一种USB充电打火机usb充电打火机多少钱，包括主体1，主体I是两端开口的扁平管状腔，在主体I的上壁上形成有滑槽10，并安装了有机芯5. 按钮6固定在主体I的上部，按钮6滑出10，向主体I的外部滑动，在机芯5的下底面之间设有簧片7. 机体I和簧片7确保机芯5和机体I. 机芯的摩擦力在机芯5的内部装有可充电电池4，在机芯5的一端安装了USB充电接口2在USB充电接口2与二次电池4之间设有充电保护电路3，在机芯5的另一方设有发9，在发9之间设有放电保护电路8. 充电电池4. 放电保护电路8为了限制电热丝的长时间工作，在机芯5上还安装了微动开关11和微动开关11. 放电保护电路8被控制为通电和断电. 当微型开关11位于主体I内部时，其处于断开状态；当微型开关11从主体I中滑出时，其处于闭合状态. 在待机状态下，按钮6位于主体I的中间. 滑槽10，机芯5左侧的USB充电端口2和右侧的加9都位于机身I两端的开口内，并且微动开关11被机身电击. I断开，电热丝9不工作. 当点燃香烟时，向右推动按钮6，从动芯5向右滑动，从而当微动开关11时，电热丝9从主体I右端的开口中滑出. 当主体I的右端滑出时，微动开关11闭合并通电，并且放电保护电路8用于向电热丝9供电，并且电热丝9发热. 使用者在点燃香烟后可以点燃香烟并在中间滑动按钮6. 之后，微动开关11和电热丝9滑入主体1，微动开关11断开，电热丝9停止加热；当用户长时间将微动开关11保持在闭合状态时，放电保护电路8将电热丝9配对，强制切断电源，以保护电热丝9不被烧毁，并避免燃烧其他物品以防止起火当充电电池4电量耗尽时，向左滑动按钮6，USB充电端口2从机身I的左端开口露出，USB充电接口2可以插入电器的USB接口中. 诸如计算机和手机充电器之类的设备进行充电.

1，一种USB可充电打火机，其特征在于，它包括主体（1），主体（I）是扁平的管状腔体，其两端均具有开口端，并且在其上形成有滑动槽（10）. 主体（I）的上壁），主体（I）中安装了有机芯（5），机芯（5）的上部固定有按钮（6），按钮（6）滑出（10）到主体the的外部，机芯（5）在底面和主体（1）之间有一个簧片（7）. 簧片（7）确保机芯（5）与主体（I）之间的摩擦. 机芯（5）（4）内装有可充电电池，机芯（5）的一端装有USB充电接口（2），USB充电接口⑵和USB之间设有充电保护电路（3）. 充电电池⑷，并在机芯（5）的另一端安装了电加热丝（9），电加热丝（9）与充电电池⑷之间有放电保护电路（8），该放电保护电路（8）限制电热丝长时间工作，机芯（5）还配备有微动开关（11），微动开关（11）控制放电保护电路（8）的电源），则当微型开关（11）在主体（I）中时，其处于关闭状态；当微型开关（11）滑出时，当其在主体（I）外部时，其处于关闭状态.

专利摘要USB可充电打火机. 主体是带有开放端的扁平管状腔. 身体的上壁有一个溜槽. 有机核心安装在体内. 一个按钮固定安装在机芯的上部. 从滑道到机体外部，机芯和机体的下表面之间有一个簧片，以确保机芯和机体之间的摩擦. 机芯内装有可充电电池，机芯的一端装有USB充电端口，USB充电接口和可充电电池之间有充电保护电路，机芯的另一端有加. 动作，在电热丝和充电电池之间设有放电保护电路. 机芯上还装有一个微动开关，由微动开关控制. 接通和断开放电保护电路. 当微型开关在体内时，它是关闭的，当它滑出主体时，它是闭合的. 本实用新型的实施使得打火机无需使用油或可燃气体作为燃料. 界面几乎触手可及，充电非常方便.

文档编号F23Q7 / 00GK203010669SQ20122059895

公开日期: 2013年6月19日；申请日期: 2012年11月12日；优先日期: 2012年11月12日

发明人廖志宏申请人: 廖志宏
