一种自动焦距测量仪的制造方法

本发明属于光学测量仪器领域，尤其涉及一种自动焦距测量仪器.

背景技术:

焦距是反映镜片特性的重要参数. 传统的焦距测量通常是通过手动调节镜头支架来完成的. 所使用的Boluo板主要由五对线和少量线组成. 该方法具有难以纠正的系统错误. 它不能满足某些高精度测量的要求，测量读数不便，测量速度慢，人为解释误差大. 缺点.

技术实现要素:

根据现有技术的上述缺陷或改进需求，本发明提供了一种自动焦距测量仪，其利用图像自动确定焦平面，电机跟踪控制和图像处理三种技术来快速，准确地进行焦距测量. 自动实现物镜焦距的测量，解决了传统焦距测量仪测量速度慢，测量精度低，测量范围小的问题.

为了实现上述目的，根据本发明，提供了一种自动焦距测量仪，其特征在于包括准直仪组件，透镜支架，电控平移台，摄像机组件，底座，液晶显示器，调节螺钉，盖，过渡板，双轴倾斜台，连接板，连接框架，支撑杆，底盖和支架，

底座的上表面从左至右设有支架和摄像机组件；

摄像机组件连接到液晶显示器；

底座的底面设有底盖，底盖的底面上设有支撑杆；

调节螺钉安装在支撑杆的底部；

准直仪固定在支架上；

过渡板安装在电动平移台上；

双轴倾斜工作台固定在过渡板上；

盖板安装在底座上；

镜头架固定在连接架上，连接架安装在连接板上，连接板固定在双轴倾斜工作台上.

此外，准直仪组件包括带框的物镜，镜筒，镜架，压环I，保护盖，连接板，面光源，玻璃板，压环II，其中，

带框物镜被拧到镜筒的一端；

后视镜框架被拧到镜筒的另一端；

压力环I和保护盖安装在框架上，保护盖将压力环I压在框架上；

连接板固定在框架上；

面光源固定在连接板上；

博洛板安装在镜框内部，并通过压环II压在镜框内壁的环形凸台上.

此外，摄像机组件包括显微镜物镜，显微镜镜筒，固定块，支撑块和CMOS照相机，其中，

固定块安装在支撑块上；

将显微镜管固定在固定块中

显微镜物镜安装在显微镜镜筒的左端，而CMOS相机安装在显微镜镜筒的右端.

此外，在博罗板上设置有多条划线，它们彼此平行并且具有相等的间隔，并且每条划线具有相同的长度.

总体上，与现有技术相比，本发明构思的上述技术方案可以达到以下有益效果:

本发明可以自动测量物镜的焦距，消除了由人工调试和解释等主观因素引起的测量误差. 另外，本发明具有操作简单方便，测量速度快，精度高的优点. 使用时，只需打开盖子，将镜头夹在镜头支架上，旋转镜头，以确保镜头靠近支架的端面焦距仪，即使被测镜头和准直仪基本同轴，也要关闭镜头盖. 焦距计的盖子，进入镜头焦距测量阶段，并按照说明执行相应的操作.

图纸说明

图1是本发明的；

图2是本发明的透视图，其中去掉了顶盖；

图3是本发明的准直仪组件的；

图4是本发明中摄像机组件的；

图5是传统的博罗雕刻的;

图. 图6是本发明的Boro板雕刻的.

具体实现

为了使本发明的目的，技术方案和优点更加清楚，下面将结合附图和实施例对本发明作进一步详细描述. 应当理解，本文所述的具体实施例仅用于解释本发明，并不用于限制本发明. 另外，以下描述的本发明的各个实施例中所涉及的技术特征可以彼此组合，只要彼此不冲突即可.

参考图1至图4. 参照图1至图6，自动焦距测量仪器包括准直仪组件1，透镜支架2，电控平移台3，摄像机组件4，底座5，液晶显示器6和调节螺钉7. 盖8，过渡板9，双轴倾斜台10，连接板11，连接框架12，支撑杆13，底盖14和支架15，其中，

底座5的上表面从左到右设有支架15和摄像机组件4；

摄像机组件4连接到液晶显示器6；

底座5的底面设有底盖14，底盖14的底面上设有支撑杆13；

调节螺钉7安装在支撑杆13的底部;

准直仪1固定在支架15上;

过渡板9安装在电控平移台3上；

双轴倾斜工作台10固定在过渡板9上；

外壳8安装在基座5上；

镜头支架2固定在连接架12上，连接架12安装在连接板11上，连接板11固定在双轴倾斜台10上.

如图如图3所示，准直仪组件1包括: 带框的物镜1-1，镜筒1-2，镜框1-3，压环I1-4，保护罩1-5以及连接板1 -6. ，面光源1-7，玻璃板1-8，压环II 1-9，

带框的物镜1-1拧在镜筒1-2的一端;

将镜框1-3拧到镜筒2的另一端;

压环I1-4和保护盖1-5安装在镜头框1-3上，保护盖1-5将压环I1-4压在镜头框3上；

将连接板1-6固定在镜头框1-3上;

面光源1-7固定在连接板1-6上;

玻璃板1-8安装在镜框1-3的内部，并通过压环II1-9压在镜框1-3的内壁上的环形凸台上.

如图如图4所示，摄像机组件4包括显微镜物镜4-1，显微镜管4-2，固定块4-3，支撑块4-4和CMOS照相机4-5，其中，<

将固定块4-3安装在支撑块4-4上;

显微镜管4-2设置在固定块4-3中；

显微镜物镜4-1安装在显微镜管4-2的左端，而CMOS相机4-5安装在其显微镜的右端.

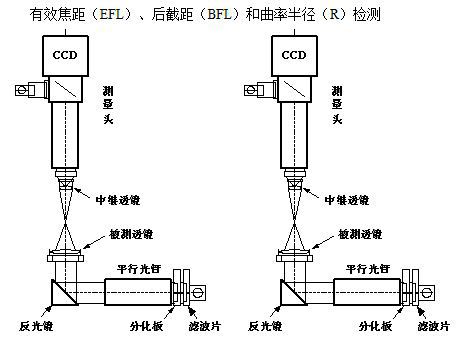

如图5所示，是传统Boluo雕刻的. 测量Boluo板焦距的常规放大方法通常使用图5所示的5线对，因为线对很少，因此测量精度较低. 焦距测量的传统工作原理是准直仪焦平面的玻璃板由被测透镜成像，然后用显微镜测量玻璃板图像的大小. 计算公式为

在哪里

f'是被测镜头的焦距；

f'flat是准直物镜的焦距，已知；

b是Boluoban图像的尺寸，已通过显微镜测量；

a是博洛板的实际行距，已知；

在测量时，f′和平a是可以通过预先索引多级，图像测量仪器等通过精确测量而获得的准确值. 测量的关键是通过掩模版成像获得的一对掩模版图像的分离距离.

如图参照图6，根据本发明的一个实施例的博洛尼亚雕刻的. 划线之间的间距是相等的，严格选择后划线是相等的，因此在焦距测量中，划线对的数量将增加，从而提高了测量精度.

本发明基于对测量焦距的传统放大方法的改进. 将传统的五割线对更改为等距的多线对. 执行自动焦距测量时焦距仪，软件将计算可用选项. 导线对更多，您可以选择两条导线进行组合. 每对测量是10次. 这样，每次测量实际上进行了数百次测量，从而提高了测量精度.

对于本领域技术人员而言，容易理解的是，以上仅是本发明的优选实施例，而无意于限制本发明. 在本发明的精神和原则之内，对本发明进行的任何修改，等同替换以及所作的任何修改等，都应包含在本发明的保护范围之内.
