4A PPS支持Switch，Greenlink 65W GaN充电器的开箱评估

Lulian是一个著名的数字配件品牌，一直在满足用户对配件充电的需求. 以前，我们为华为用户准备了SCP数字显示移动电源（PB166），为iPhone用户准备了USB-C至Lightning数据线，并准备了多种设备. 用户准备了2A2C多端口充电器（CD211），每种产品都深受用户的喜爱. 2020年，GaN充电器因其体积小和功率大而变得非常热. 连连还迅速推出了GaN充电器. 充电头网络首次获得了该产品. 让我们快速测试一下联炼氮气碳化镓充电器各个方面的性能.

I. 充电器简介

1，外观

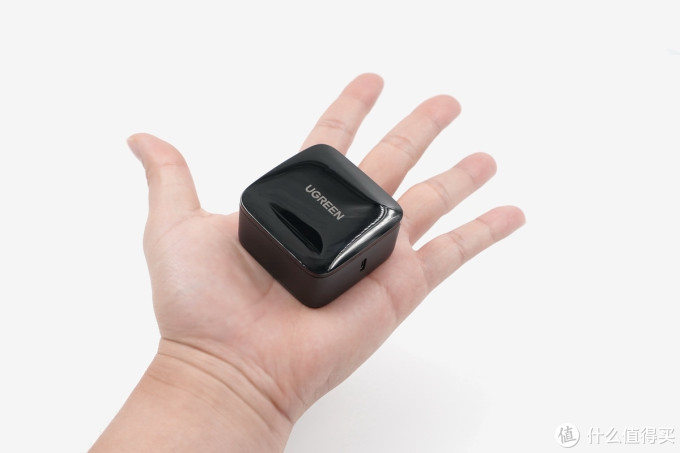

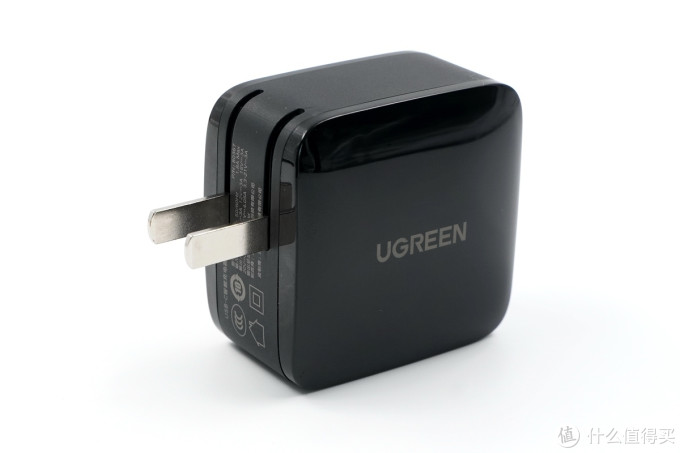

当我获得Greenlink GaN充电器时的第一感觉是该产品的尺寸非常小，仅是我手中的手掌大小. 与传统充电器相比，体积大大减小了，我不能认为此体积为65W. 输出.

外壳设计为方形，整体看上去比较饱满，并且在两侧表面的中间略微凸出的感觉很温暖.

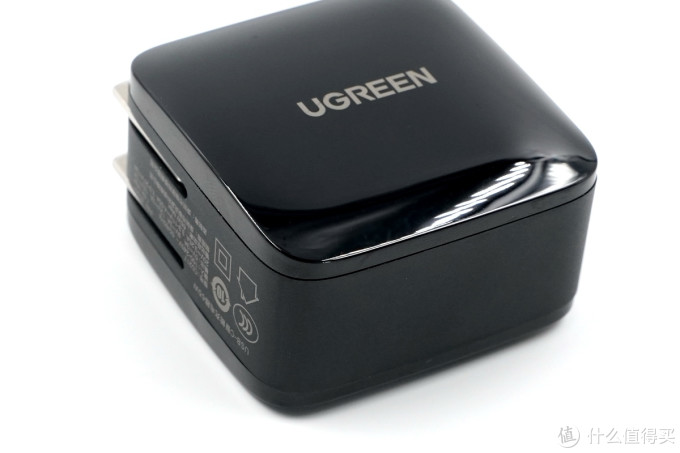

2. 表面技术

Green Union GaN充电器的黑色外壳是通过各种不同的工艺制成的，“ UGREEN” Green Union商标印在两侧的光亮表面涂层上，并且在表面采用了哑光磨砂纹理处理. 中间. 封面.

3. 输出端口

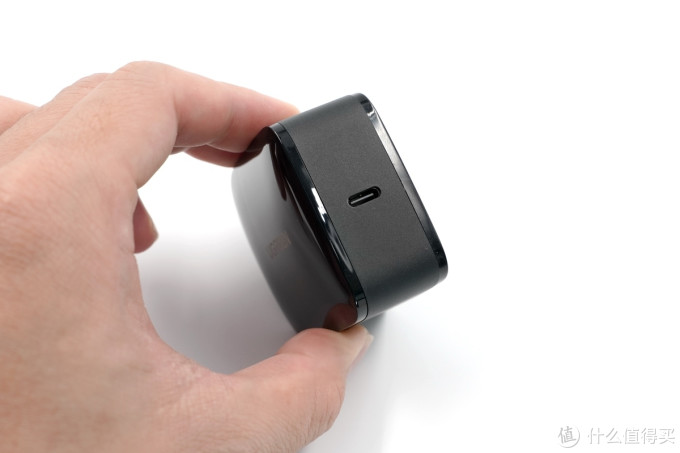

就输出接口配置而言，Greenlink GaN充电器是单端口充电器，其正有USB-C PD输出端口，可提供高达65W的USB PD快速充电输出，以及USB-C母头定位准确.

4. 针脚

就引脚而言，Greenlink GaN充电器使用可折叠引脚. 外出时oppo5v4a充电器能充小米吗，可将别针存放在箱子中，以免刮伤其他行李.

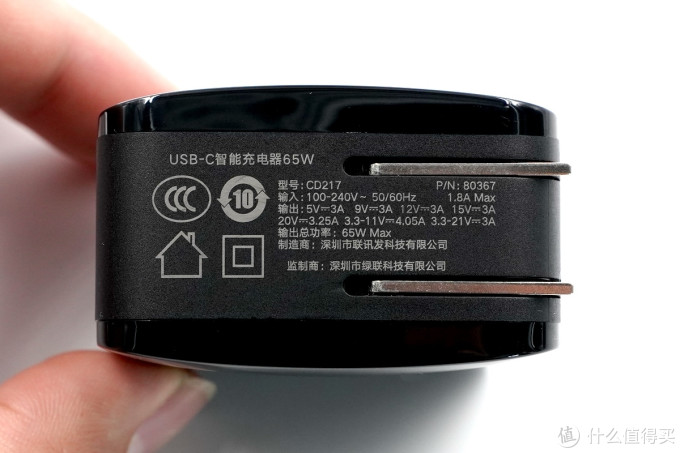

5. 铭牌参数

中间的底部是铭牌参数信息.

名称: USB-C智能充电器65W

型号: CD217

P / N: 80367

输入: 100-240V〜50 / 60Hz 1.8A Max

输出: 5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A / 3.3-11V4.05A / 3.3-21V3A

总输出功率: 最大65W

制造商: 深圳市联讯发科技

生产商: 深圳市绿联科技

第二，体积和重量

1，体重

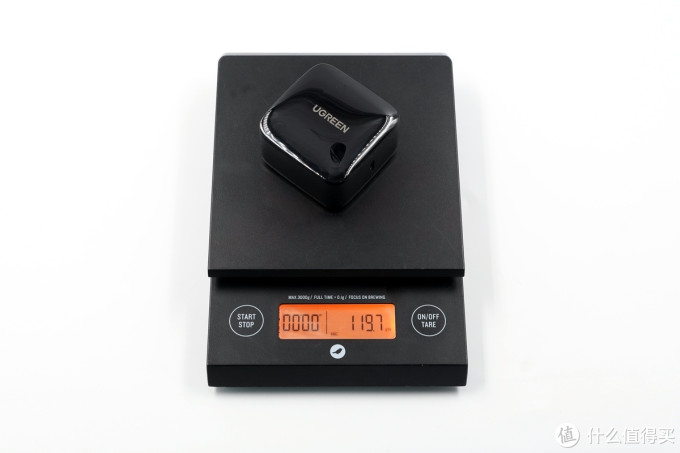

Greenlink GaN充电器的重量为119.7g.

2. 大小

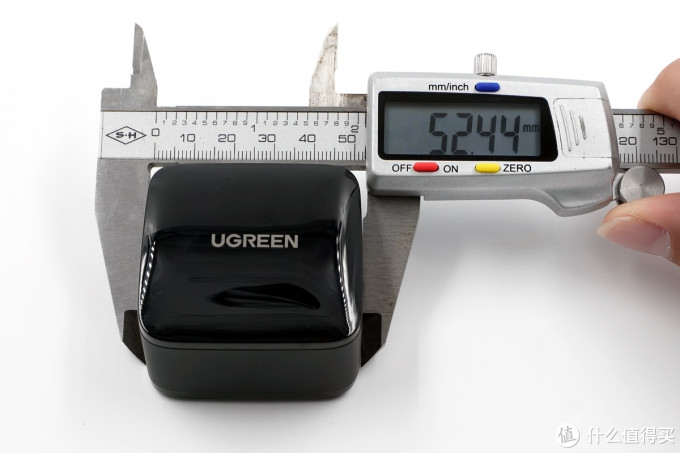

长度是52.44mm.

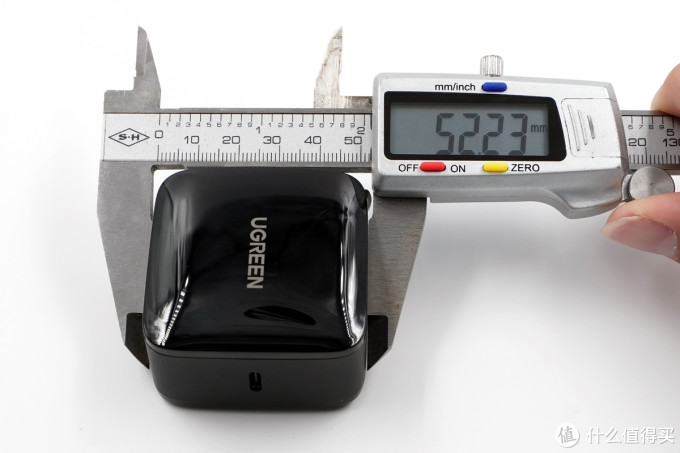

高度52.23毫米.

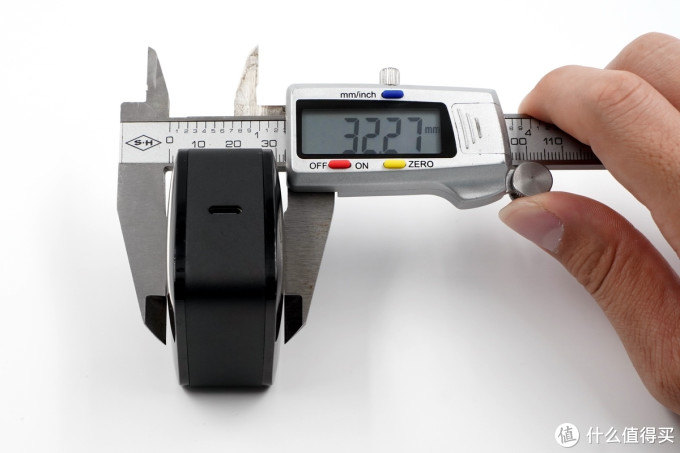

厚度32.27毫米. 可以根据测量尺寸计算功率密度，Greenlink GaN充电器的功率密度为0.73W /cm³.

三，音量比较

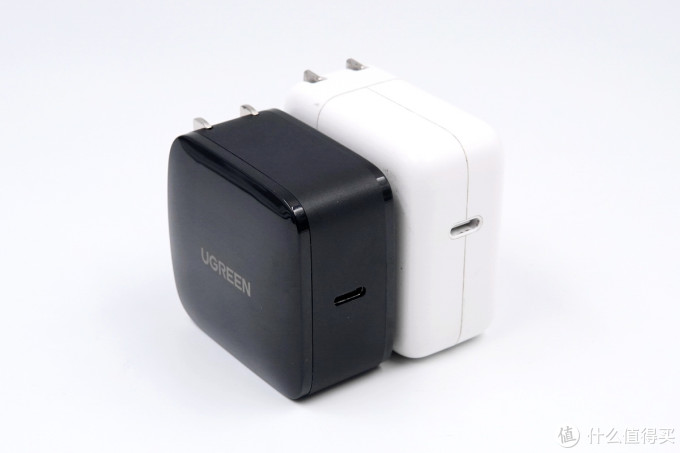

由于GaN功率器件具有高频和高效率特性，Greenlink GaN充电器可在小巧的情况下制造65W超高功率. 上图左侧的黑色是65W功率Greenlink GaN充电器，右侧是白色的Apple 30W充电器，可以看出两种产品的功率增加了一倍，但是大小几乎相同.

第四，USB基本参数测试

1，PDO

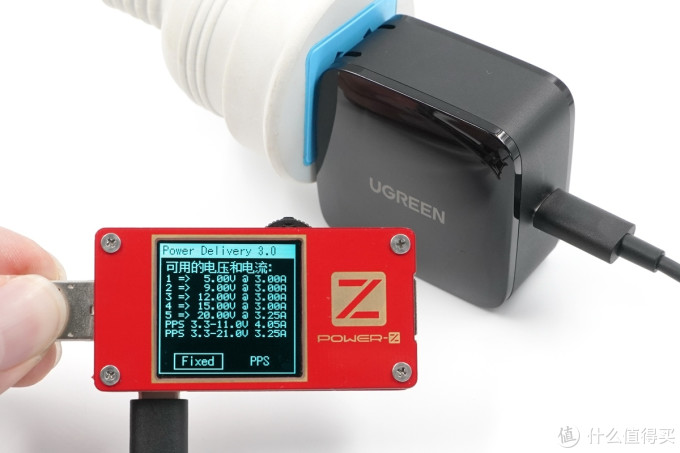

使用POWER-Z KT001 USB测试仪从Greenlink GaN充电器的USB-C接口读取PDO消息，并反馈了五组固定电压，即5V3A / 9V3A / 12V3A / 15V3A / 20V3. 25A，它还包含两组PPS电压，分别为3.3-11V4.05A / 3.3-21V3.25A. 超过3A的大电流PPS相对较少，它可以为某些基于PPS的设备提供大功率快速充电，以开发大功率专用协议.

2. 快速充电协议

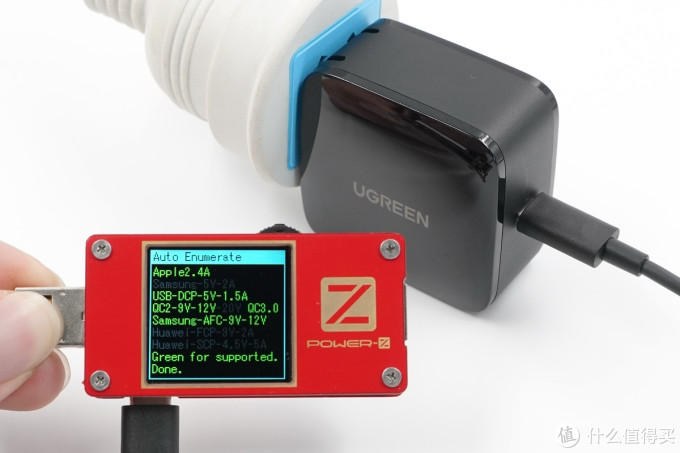

使用POWER-Z KT001 USB测试并轮询USB-C输出端口以获取快速充电协议，结果发现USB-C接口支持APPLE2.4A，QC2.0，QC3.0，AFC和其他快速充电协议.

五，兼容性测试

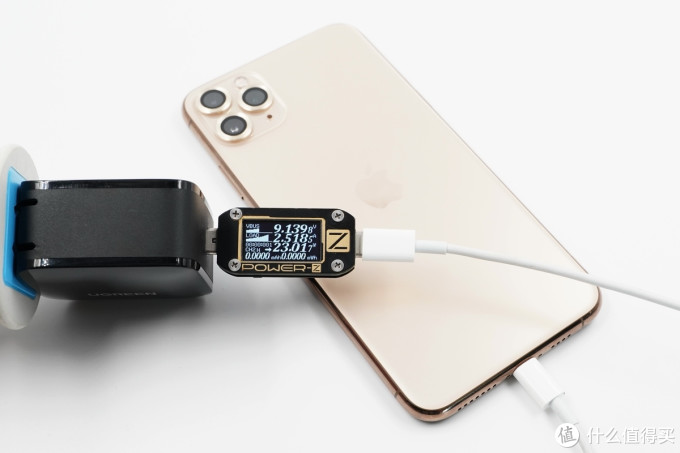

iPhone11 Pro Max支持USB PD和Apple2.4A快速充电协议，使用USB-C为iPhone11 Pro Max充电，功率为9.13V 2.51A 23.01W，通过USB PD快速充电成功握手，并达到USB PD快速充电功率最大阶段.

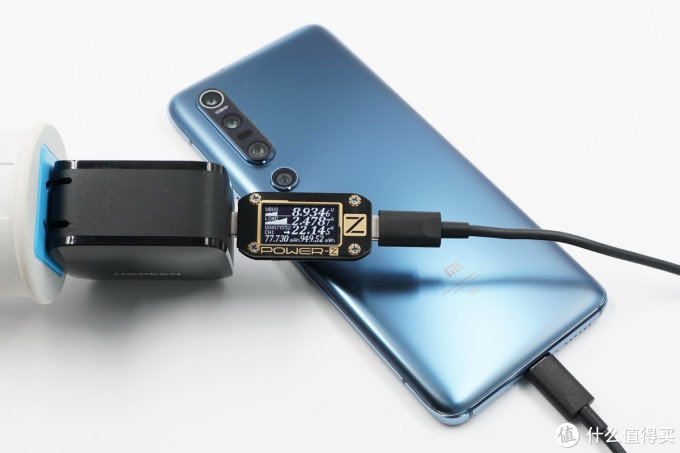

小米10 Pro支持USB PD / QC / 50W超级快速充电/ ChargeTurbo快速充电协议，使用USB-C为小米10Pro充电，功率为8.93V 2.47A 22.14W，成功握手ChargeTurbo快速充电.

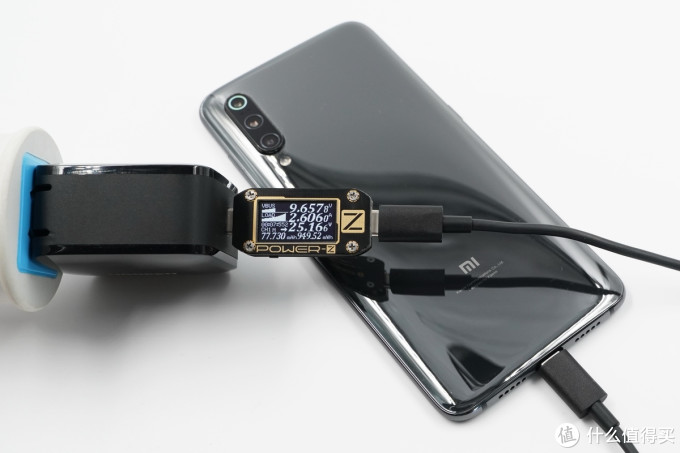

小米9支持USB PD / QC / 27W ChargeTurbo快速充电协议. 它使用USB-C为小米9充电，功率为9.65V 2.6A 25.16W. 它成功握手ChargeTurbo快速充电，并达到ChargeTurbo快速充电功率的最大阶段.

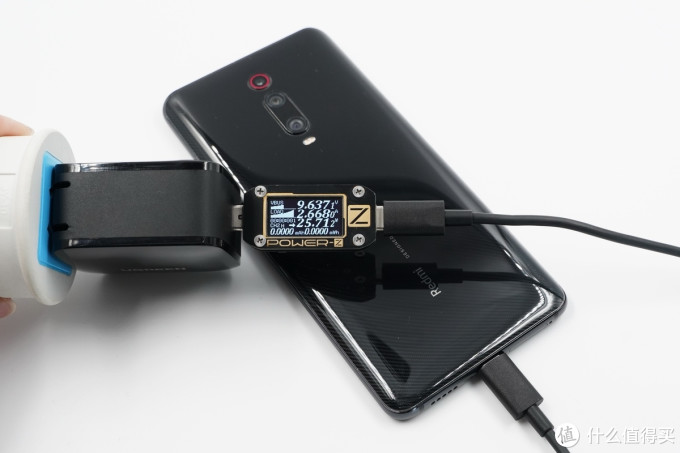

Redmi K20 Pro支持USB PD / QC / 27W ChargeTurbo快速充电协议，使用USB-C为Redmi K20 Pro充电，功率为9.63V 2.66A 25.71W，成功握手ChargeTurbo快速充电，并达到ChargeTurbo快速充电最大功率阶段.

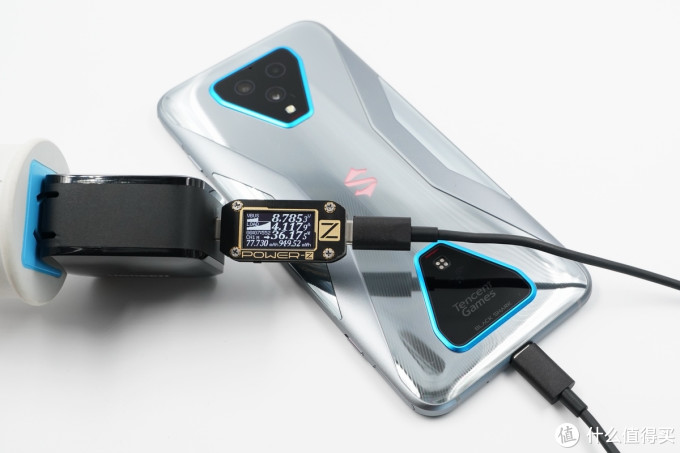

Black Shark 3 Pro支持USB PD / QC / 65W SQC快速充电协议. 它使用USB-C为8.18V 4.11A 36.17W的电源为Black Shark 3 Pro充电，并通过SQC快速充电成功握手.

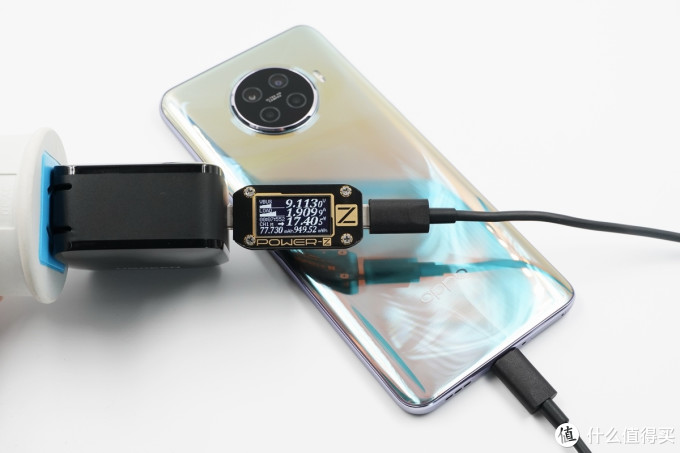

OPPO ACE2支持65W SuperVOOC / QC / USB PD快速充电协议. 它使用USB-C为OPPO ACE2充电，功率为9.11V 1.9A 17.4W. 成功握手PD快速充电，达到PD快速充电功率的最大阶段.

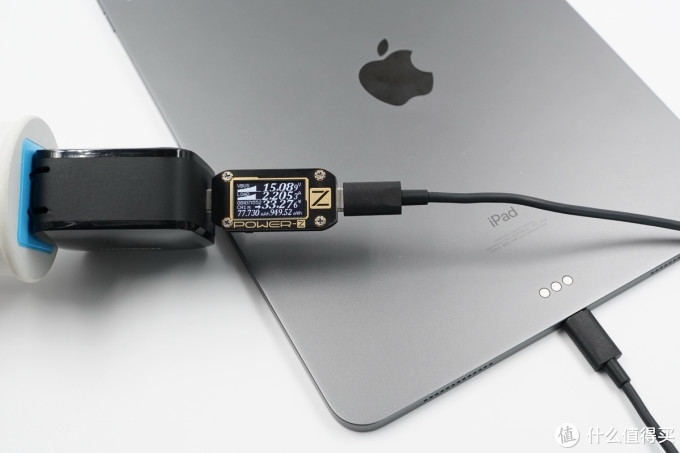

iPad Pro仅支持USB PD快速充电协议. 它使用USB-C为iPad Pro充电，功率为15.08V 2.2A 33.27W. 它成功握手USB PD快速充电，并达到USB PD快速充电功率的最大阶段.

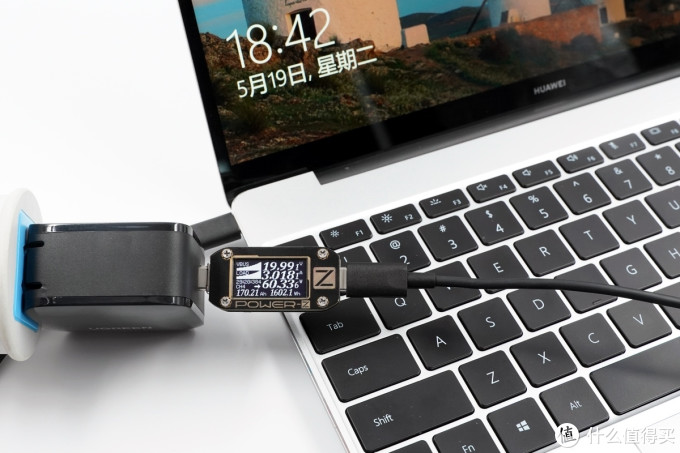

Matebook 13支持60W USB PD快速充电. 使用USB-C为Matebook 13充电，功率为19.99V 3.01A 60.33W，通过USB PD快速充电成功握手，并达到USB PD快速充电功率的最大阶段.

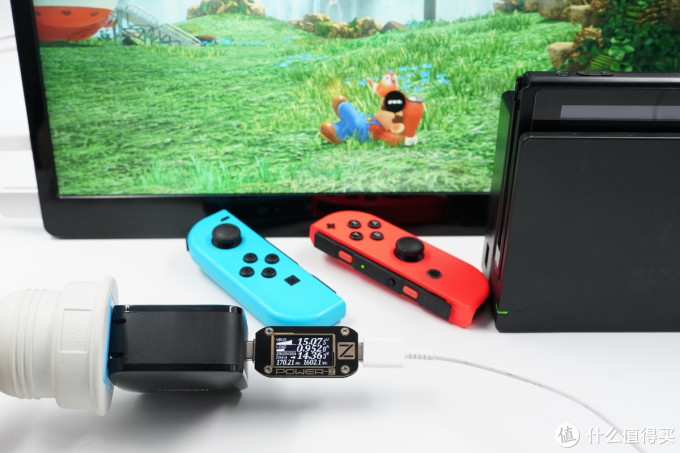

Switch底座具有特殊的电视模式. 需要15V3A PDO才能正常工作. 使用USB-C为Switch底座供电，电源为14.99V 0.84A 12.71W，成功摇动底座TV模式，底座正常向显示器输出HDMI信号.

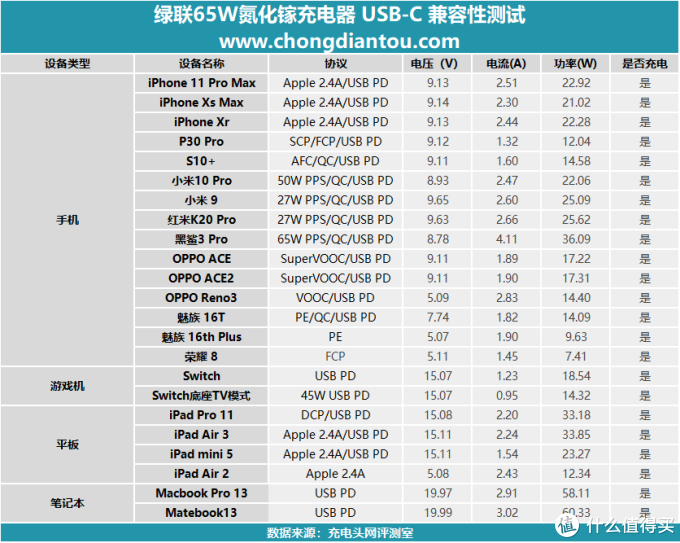

将测试数据制成表格. Greenlink GaN充电器可以很好地处理与APPLE2.4A，AFC，QC和PD设备相对应的快速充电协议，并且在为平板电脑和笔记本电脑充电时可以平稳地摇动大功率PD. 快速充电oppo5v4a充电器能充小米吗，还支持切换电视模式.

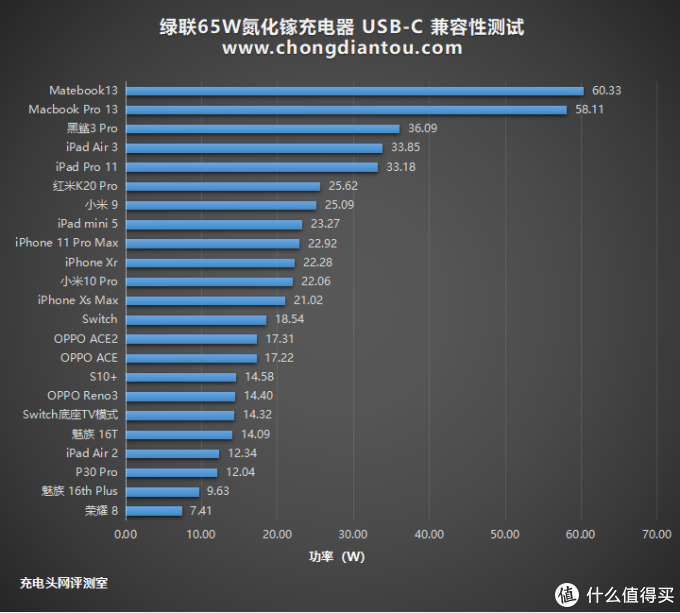

将测试数据制成直方图. 前两款是功率约为60W的两台笔记本电脑，第三款是36W Black Shark 3 Pro，然后是两款大屏幕33W快速充电iPad. Redmi K20 Pro和小米9均通过ChargeTurbo快速充电握手. 所有iPhone的功率都在20W以上，而其他支持快速充电的设备则在12W至18W之间.

六. 负载测试

1，最大输出量

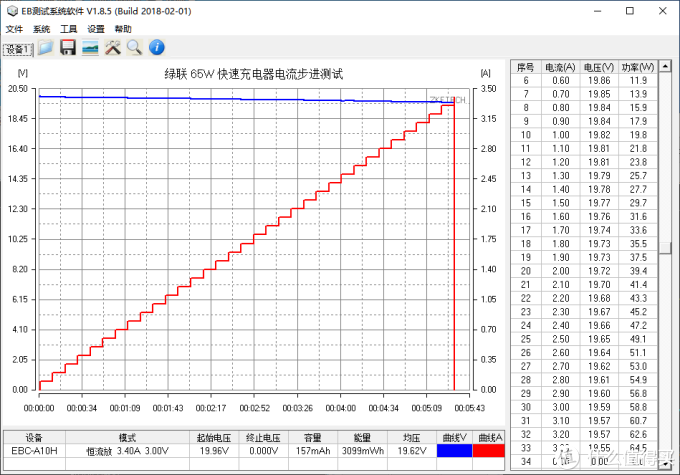

使用EB程控电子负载测试Green Union GaN充电器的最大输出功率. 将其连接到USB-C接口可将输出电压欺骗到20V. 使用0.1A作为当前步进单位，并使用10秒作为步进时间范围. 最大输出功率为19.55V 3.3A 64.5W，电流值已超过3.25A的额定标称值，低功率是线损电压下降后的正常现象.

2. 满载稳定性

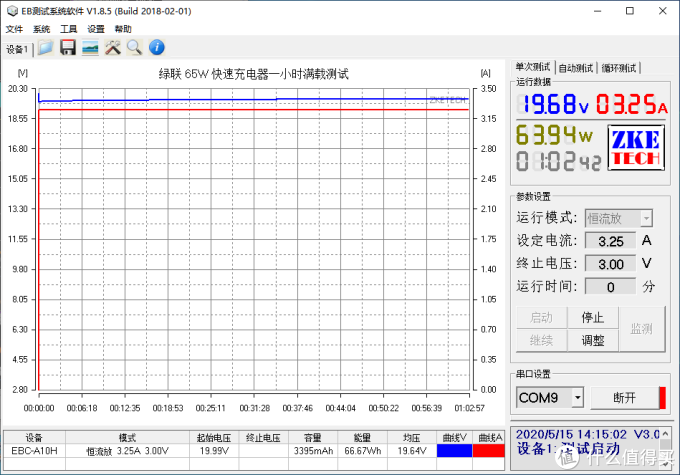

Greenlink GaN充电器USB-C的满载测试是根据20V 3.25A的额定额定功率进行的，在测试过程中没有明显的波动.

七，温度上升

由于成功地实现了GaN功率器件的生产和商业化，高功率充电器已经实现了小型化，使消费者能够享受这一新一代技术. 许多读者非常担心GaN充电器产生的热量，因此我们添加了温度上升测试，但是首先您需要了解一些有关温度上升测试的知识.

充电器的热量与功率密度，效率值，内部方案设计，环境温度等相关. 功率密度低的产品由于尺寸大和表面温度高，因此有足够的空间分隔组件布局会降低，但音量通常很大. 对于高功率密度的产品，内部经常使用垂直插入式组件堆叠和其他设计. 充电器应尽可能小以便用户携带. 从理论上讲，温度会比功率密度较低的产品高.

此外，由于不同的电路设计，单端口充电器和多端口充电器产生的热量也不同. 单端口充电器为交流到直流直接输出方式，多端口充电器为交流到直流到直流方式. 在第二个电压下降之后，发热量比单端口充电器的发热量高一点.

作为参考，在一小时的满载测试中，低功率密度氮化镓充电器的满载温度通常在60-70度之间，而超高功率密度单端口氮化镓充电器通常在60-70度之间. 大约70度超高功率密度多端口GaN充电器的温度通常超过70度.

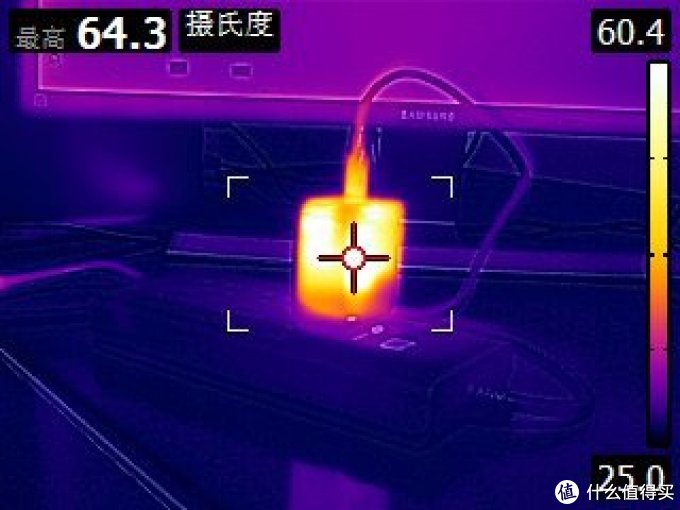

在20V3.25A在25度的室温下进行满载测试1小时，然后使用FLIR热像仪拍摄热像. 绿侧GaN充电器最热的部分在A侧为64.3度，温度升高为39.3度.

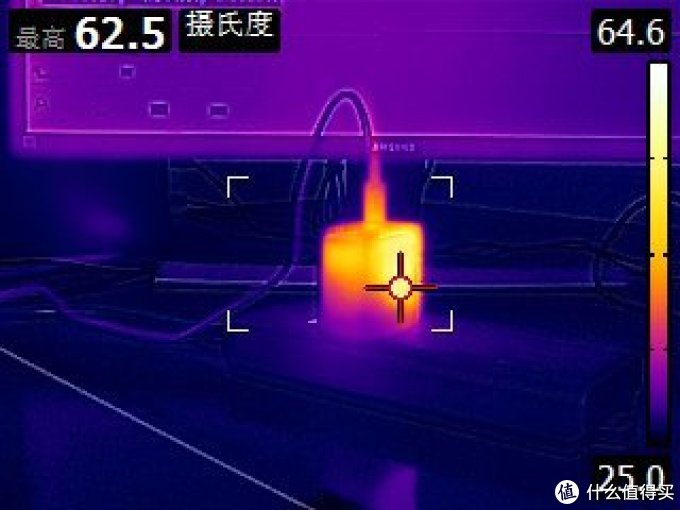

B边最热的地方的温度是62.5度，温度升高是37.5度.

一小时的满载温度上升用于测试极端使用情况下充电器的热量. 用户在日常使用中很少会遇到这种长期的满负荷情况. 诸如手机，平板电脑和移动电源之类的数字设备的功率并不大，温度上升将更加温和，而笔记本电脑的充电将随着功率逐渐饱和而降低功率，并且热量也将同步降低.

目前，国家标准对充电器的表面温度要求不高于95度. 绿色链接的氮化镓充电器测试的最高温度仍比国家标准低30.7度. 这些温度符合安全使用标准.

充电头网络概述:

Lulian GaN充电器的评估结束. 这是Lulian的首款GaN充电器. 黑盒采用两个过程. 中间框架的哑光磨砂在两侧均略微凸出. 只有你的手掌才柔和.

San Wai 52.44mm x 52.23mm x 32.27mm，功率密度为0.73W /cm³，高功率输出量为65W，但只有苹果30W的大小，这也是高频带来的优势和高效率的GaN功率器件.

具有完整的PDO电压: 5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A，并且还包含两组PPS电压，分别是3.3-11V4.05A / 3.3-21V3.25A. 快速充电协议支持APPLE2.4A，QC2.0，QC3.0，AFC等快速充电协议.

3A以上的大电流PPS相对较少. 实际上据测算，Black Shark 3 Pro的充电能力可以达到36.9W，支持小米27W ChargeTurbo，并且所有iPhone都在20W以上. 在测试中，平板电脑和笔记本电脑都可以充电. 华为matebook 13笔记本功率达到60W，还支持Switch底座的电视模式.

目前，该产品尚未正式发售. 我有消息称编辑器将来会对其进行更新. 充电头网络还将拆除连氮化镓充电器. 有兴趣的朋友可以关注GaN充电器的联运拆解报告.
