12v开关电源的电压调整方法12v开关电源的电路图说明

引言: 12v开关电源实际上是可以有效保持输出电压稳定性的电源. 这样，如果开关电源的电压不稳定，将会影响设备的正常运行. 我们如何将电压调整到合适的位置，如何调整12v开关电源的电压，我们首先可以看一下12v开关电源的电路图进行解释，以便我们将了解如何调整12v的电压开关电源，一起学习！

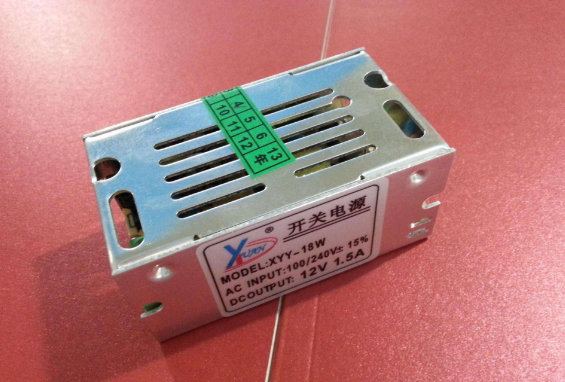

12v开关电源

1. 如何调整12v开关电源的电压，首先，将计算机电源的ON / OFF线接地，以保持开关电源接通，但不要先通电.

2. 如何调整12v开关电源的电压？在计算机电源电路板上找到IC TL494. 某些电源的型号可能是7500. 找到它的第一个针脚开关电源怎么调电压，然后将100K连接到第一个针脚. 将电位计调整为从电位计到地线的最大电阻.

3. 如何调整12v开关电源的电压，将电压表连接到+ 12v输出，现在打开电源，注意电表上的电压，现在约为12v，您慢慢调整电位器即可电压输出稳定在15.5V左右，如果电压升高时无输出，则为电源保护. 关闭电源后，将从TL494的第四个引脚到LM339的电阻移除，并保留地线. 调节后，测量电位器的电阻值，然后将电位器与电位器串联，这样无论您如何调节，其输出都不会超过该电压. 同时，固定电位计，放置指示器，然后将其调整到大致可了解多少电压的位置.

4. 如何调整12v开关电源的电压，输出一条带有足够电流二极管的+ 12v线串联，即可为电池充电，刚充电后，2-4小时即可将电源电压调整到约14.4V调整到最大输出电压后，开关电源的输出电压是稳定的，因此在完全充电后其充电电流将自动降低. 不必担心在电压限制后会过度充电. 32A电池可以在大约10小时内充满电. 恒定电流意味着电流在开始时受到限制，因此在开始时会要求您降低电压，目的是限制电流. 最好用手触摸串联的二极管. 当电压调整到最大时，串联的二极管不会发热，并且充满电. 使用几次后，您将知道充满电的时间. 有什么影响.

12v开关电源电路图的说明

1. 经过D1整流和C1滤波后，市电获得约300V的DC电压，并将其添加到变压器的①脚（L1的上端）. 同时，在V1被V1偏置后，该电压略微导通，电流流过L1，同时，反馈线圈L2的上端（变压器的③脚）形成正电压. . 该电压通过和R3反馈到V1，使其更加导电甚至饱和. 最后，随着反馈电流的减小开关电源怎么调电压，V1迅速饱和并截止，因此该周期形成振荡，并在次级线圈L3上感应出所需的输出电压.

2，L2是反馈线圈，同时，它还与D4，D3和C3一起形成稳压电路. 线圈L3经D6整流后，C5上的电压增加，还表明当经电压D3整流后，L3的电压在C3的负电极上更低. 调节器D3（9V）打开D3时，V1接地短路，关闭V1，最后降低输出电压.

3. 电路中的R4，D5，V2构成一个过电流保护电路. 当V1的工作电流由于某些原因而过大时，R4上生成的电压互感器会通过D5加到V2的基极，V2导通，V1的基极电压下降，这会减小V1的电流. V1. D3的电压调节值理论为9V + 0.5〜0.7V. 在实际应用中，如果要更改输出电压，只需将D3替换为其他稳压值即可. 高.
