GPS测绘水平仪经纬仪全站仪原理总结

衡量收益的基本原理

GPS原理图

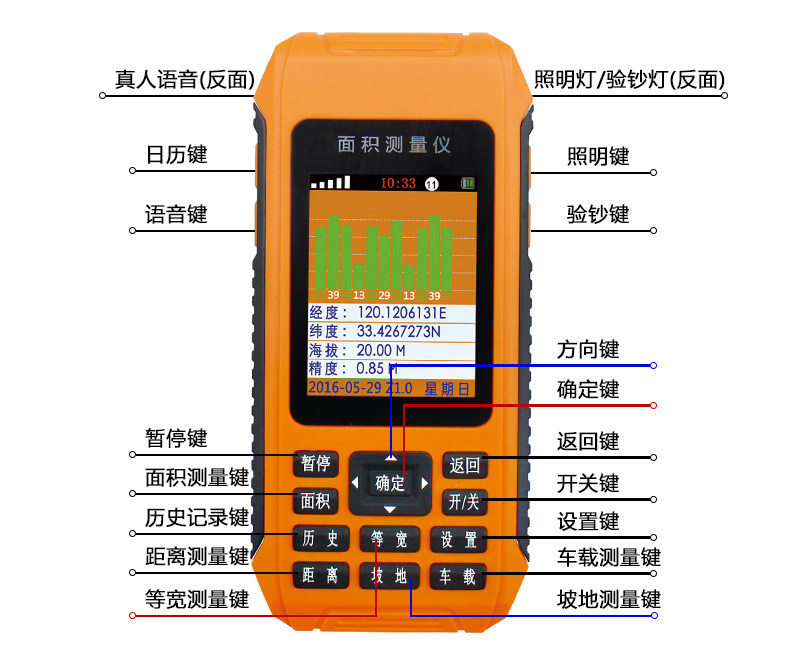

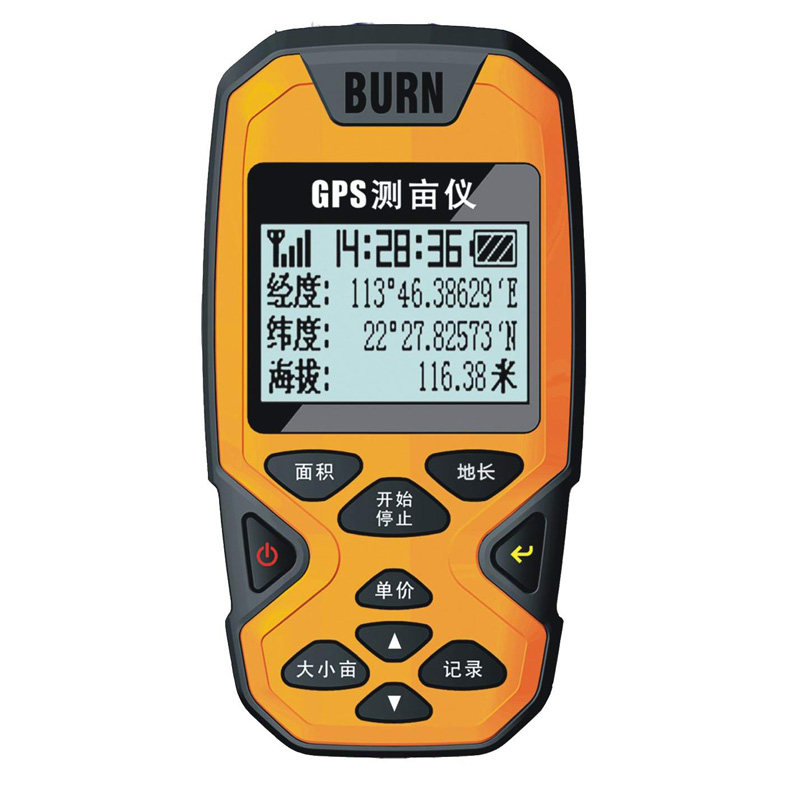

GPS面积测量仪采用GPS全球卫星定位系统，提供实时的经度，纬度，高程等导航定位

信息，使用GPS定位功能获取每个点的坐标，然后通过数学方法计算距离，面积和其他数据.

基站有一个三脚架，发射器和连接到，连接到天线. 收音机有电池.

流动站有一个接收者手册.

优点: 单点定位，通过卫星向流动站发出信号，以确定该点的位置. 缺点: 误差比较大

水平

水平仪是建立水平视线以测量地面上两点之间的高度差的仪器. 原理是根据调平原理测量地面点之间的高度差. 主要组件是望远镜，管水平仪（或补偿器），垂直轴，底座和底脚螺钉. 根据结构，分为微倾斜水准仪，自动水准仪，激光水准仪和数字水准仪（也称为电子水准仪）.

Level: 用于测量基准. 无论在何处进行挖掘，三脚架都支持水平塔尺相互配合，从而可以测量塔尺. 水平目镜，物镜. 调整气泡水平，调节旋钮进行微调.

优点: 比GPS测量仪器更精确.

方法: 已知点，流动站找到该点，输入手骨，

原理: 如下图所示，海平面基准高程为0. A点的海拔是多少？查看比大地水准面高多少A. 将水平仪放在一个位置，然后将标尺放在A点，

甲方需要去测绘部门购买该水准点的坐标bm1（x，y，z）

此水准点的高程为绝对高程，国家统一将黄海平面为正和负0. 同时，测绘部门也将擦拭点作为坐标原点测量bm1点的坐标.

电子经纬仪

经纬仪是一种主要测量角度的常规测量仪器. 电子经纬仪是一种自动化的高精度光学仪器，集光，机，电和计算于一体. 它基于光学经纬仪的电子智能，并使用电子细分，控制处理技术和滤波技术来获得测量读数. 情报. 它可以广泛用于国家和城市的第三和第四三角控制测量，铁路，公路，桥梁，水利，矿山等的工程测量，以及建筑物和大型设备的安装，用于地籍调查，地形调查和各种工程调查.

方法: 已知两点. 收集了两点后，找到流动站. 误差在规格范围内.

测量角度. 激光点击中已知点. 参见已知点. 设置为0. 经纬仪旋转任意线以测量角度. 两点确定一条线，然后测量另一条线的角度.

经纬仪对准和调平步骤:

1. 用眼睛看到瞄准已知点的定点设备.

2. 缩回三脚架的腿gps测量仪的作用，直到圆形水准仪的气泡达到中心位置，然后调节脚螺钉使气泡居中.

3. 检查下部对准器是否偏离已知点. 如果出现偏差，请松开三脚架上的连接螺钉，平移仪器的基点，使下对准器的中心点与已知点对准，然后拧紧连接螺钉.

4. 调节脚螺钉，使长水准线居中. （将经纬仪分别旋转90度和180度以查看长水平线是否居中，如果脚未居中则调整脚的旋转. ）

全站仪

全站仪具有多种用途，例如角度测量，距离（坡距，水平距离，高度差）测量，三维坐标测量，导线测量，交叉点固定点测量和放样测量. 内置专用软件后，可以进一步扩展功能.

水平角测量

（1）按角度测量键，将全站仪置于角度测量模式，对准第一个目标A；

（2）将水平方向盘在A方向的读数设置为0°00′00〃;

（3）照准第二个目标B. 这时显示的水平刻度盘读数是两个方向之间的水平角度.

距离测量

（1）设置棱镜常数

在测量距离之前，必须将棱镜常数输入到仪器中，仪器会自动校正测量的距离.

（2）设置大气校正值或气温和气压值

光在大气中的传播速度将随大气的温度和压力而变化. 15℃和760mmHg是仪器设定的标准值. 此时，大气校正为0ppm. 在实际测量中，您可以输入温度和气压值，全站仪会自动计算大气校正值（也可以直接输入大气校正值），并校正距离测量结果.

（3）测量仪器高度和棱镜高度，然后输入全站仪.

（4）距离测量

照准目标棱镜的中心，然后按测距键. 距离测量开始. 距离测量完成后，将显示倾斜距离，水平距离和高度差.

全站仪的测距模式包括三种模式: 精确测量模式，跟踪模式和粗略测量模式. 精度测量模式是最常用的距离测量模式. 测量时间约为2.5S，最小显示单位为1mm. 跟踪模式通常用于跟踪运动目标或出发时的连续距离测量. 最小显示通常为1厘米. S;粗略测量模式gps测量仪的作用，测量时间约为0.7S，最小显示单位为1cm或1mm. 在距离测量或坐标测量中，可以按MODE键选择不同的距离测量模式.

应注意，全站仪的某些型号无法在距离测量过程中设置仪器高度和棱镜高度. 显示的高度差是全站仪水平轴中心与棱镜中心之间的差.

坐标测量

（1）设置测量站的三维坐标.

（2）设置后视点的坐标或将后视方向的水平刻度盘读数设置为其方位角. 在设置后视点的坐标时，全站仪将自动计算后视方向的方位角，并将后视方向的水平刻度盘读数设置为其方位角.

（3）设置棱镜常数.

（4）设置大气校正值或气温和气压值.

（5）测量仪器高度和棱镜高度，然后输入全站仪.

（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示的测量点的三维坐标.
