电子狗测速原理

“电子狗”是一种车载设备，用于提前提醒车主电子眼或测速雷达的存在，可以防止因超速或违反法规而被和扣除，因此驾驶员可以充分享受驾驶乐趣，并被称为安全驾驶提醒，没有法律上禁止或允许的定义.

首先，中国常用的测速设备的工作原理；

内置感应环（或感应杆）在地面上

这种方法比较经典，检测效果也很好. 如中国南部，如上海，广东等地区使用此方法. 根据车辆通过平行线圈的速度，判断其是否超速并拍照. 这种检测方法的缺点是埋在地下的感应线圈的结构很大，一旦改变了路面，就需要重新嵌入该线圈. 另外，在高纬度开放和冻结期，低纬度夏季路面和道路质量差的地方进行卷材的维护工作.

视频检测

此方法分析连续的视频图像以跟踪非法车辆的行为，并分析和控制相机以捕获非法照片. 该系统的优点是不受道路条件的限制，并且该安装不需要损坏路面或将感应环埋在路面下，并且无需在道路上方设置即可检测交通数据. 它是新一代的道路车辆检测方法. 视频的缺点是难以识别移动车辆. 一方面，在拍摄高速行驶的车辆时，您需要具有足够像素和图像算法的足够快的快门（至少1 / 3000PX）；另一方面，在十字路口，十字路口和高速公路出入口，车辆的速度通常较慢. 最常见的违规行为是闯红灯，线路违规和错误的车道选择等. 这些操作不需要配备高速的雷达，并且可以使用较慢的百叶窗进行监控. 此外，视频技术还受到光线和天气的影响.

微波雷达

如上所述，视频检测和交叉路口之间的差异通常是多车道，并且具有多车辆和多行人的复杂性. 仅使用多普勒效应的微波雷达在交叉路口检测非法车辆也更加困难. 对于速度更快，方向单一的高速道路，微波雷达目前是高速摄像机的最佳合作伙伴. 高速摄像机接受当微波雷达检测到的高速行驶的车辆迅速进入快速捕获状态时，它与高速快门配合进行取证. 世界范围内的主流产品是雷达和高速摄影机.

超声波测试

主要采用超声波测距的原理. 超声波传感器头在恶劣的环境（例如路口）中的使用寿命长达数周，因此该检测方法不适用.

红外检测和激光检测

红外和激光检测具有相似之处，因为激光的测量行为很少，理论上可行，检测过程相当高，但是与微波雷达相比，它也面临更多的交叉路口，更多的道路，更多的车辆，由于许多行人的影响，点测量的效率无法满足法规要求. 最重要的是，激光检测中的激光束主要伤害人眼，这是一个特别严重的问题. 在欧洲，美洲和其他国家/地区使用激光测速的交通测速仪不仅必须符合国际安全标准，而且在使用过程中必须手动控制以避免伤害多只眼睛. 日本严格禁止使用激光检测设备，因此从理论上讲激光检测效果更好，但仍未解决使用中的安全问题.

常见的摄像机安装方法和工作原理

实际上，可以通过许多技术来实现在相机的交叉点拍照并通过红灯驱动驾驶员. 在这方面，没有统一的标准和方法，完全由中标者决定. 通常，摄像机可以由雷达触发，感应线圈可以触发摄像机，或者可以使用图像识别来触发摄像机. 当使用雷达触发模式时，当红灯亮起时，在停车线的前面会形成雷达区域，当汽车驶过时，电子快门被激活以拍照. 此时，雷达速度检测器可能会工作. 当使用感应线圈拍照时，在筑路过程中感应线圈埋在道路下方. 当汽车驶过红灯时，感应线圈汽车将启动电子快门以拍照. 当使用图像识别技术时，地面白线用作警告区域. 当车辆通过红灯行驶时，地面白线被阻塞，并且摄像机被触发. 由于使用的技术不同，因此没有设备可以预测红光来拍照. 与仅使用雷达激光技术的速度测量不同，雷达速度检测器可以完全预测速度检测.

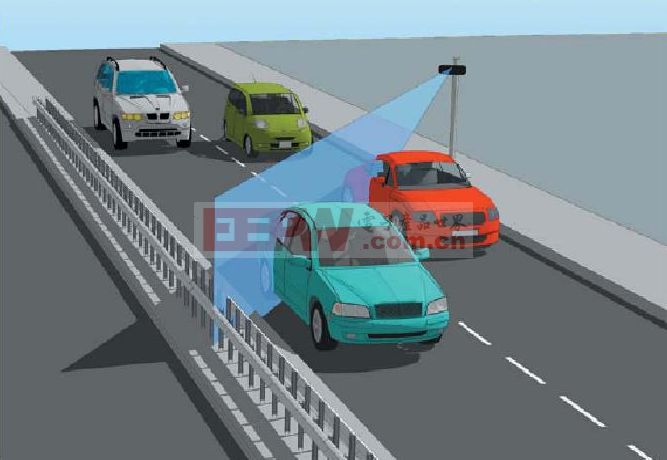

雷达速度测量

所谓的雷达速度测量是指基于反射波的接收频率偏移的计算，被测物体的移动速度. 用外行的话说，是在道路旁边设置雷达发射器，向道路方向发射雷达光束，然后接收汽车反射的回波，并通过回波分析来测量汽车的速度. （同时在夜间触发闪光灯）. 目前，用于警察的雷达速度计分为固定式和移动式. 固定装置安装在桥梁或交叉路口，移动装置通常安装在巡逻车上.

第二，当前的国内测速系统频道及其显示方式

全球警察测速渠道的标准由美国FCC（联邦通信委员会）制定. 有X，K，Ka和Laser. 当前的家用速度测量系统可以分为美国和欧洲法规以及固定摄像机系统. 美国的管制频道有X，K，Ka波段和Laser，欧洲的管制频道有Ku波段（与美国制造的K频率相差0.025GHz），固定摄像机系统具有X，K，Ku波段和S感应. 线圈（通常称为P波段）. 目前，国内交警使用的测速装置基本上是设备，主要采用这两种标准.

此雷达的形状为圆形，使用连续波传输，测速距离为150-4750米，但X波段拦截雷达无法将车辆锁定在汽车阵列中（也就是说，有一堆汽车），所以通常是汽车这种雷达还容易受到无线传输设备（例如电信局传输站，高压电线，通信器，甚至是，电动门控制器等）的干扰，因此X波段雷达已被淘汰.

2，K频段（24.150 GHz +/- 100MHz）:

K波段测速雷达可以警车测速，定速，手持雷达测速仪和移动三脚架测速相机的形式出现. 其最短的速度测量距离为150m. K波段雷达比X波段型号先进，也可以直接与相机配合使用以提供证明. 目前，国内大部分是K波段固定摄像机，K波段移动测速摄像机系统和固定摄像机系统. 这种雷达的缺点是它更容易受到降雨和湿度的影响.

3，Ku频段（13.450 GHz）:

通常，我们听到所谓的“移动三脚架”或迷彩车就是为此Ku频段安装的测速雷达. Ku波段测速系统一般由测速雷达，解释速度计算机主机和ROC摄像机三部分组成. . 其中gps测速的工作原理，雷达可以调整为“进入”和“进入”模式，其安装方法可以为落地式，三脚架式和迷彩（警车）式. 大型机，雷达和摄像机都安装在三脚架上，这是Gatso 13的最标准配置方法，速度为20 Km-250 Km / h，最小检测距离为18m. 因此，不要听谣言说“速度高于XXX Km / h，您将不会被拍照. ”通常，您的汽车不能在250以下运行. Ku波段雷达目前是家用移动系统的主流.

4，Ka频段（33.40-36.00GHz）

Ka波段雷达以多种方式出现，一种是移动三脚架，另一种是手持雷达，第三种是类似于X波段雷达的测速雷达.

5. 激光（激光）:

激光测速系统可分为测速和测速摄像机系统. 美国标准的激光测速LIDAR（激光红外检测和测距）使用不易散射的激光红外光作为测速光源，并且可以在很短的时间内（通常为0.3秒）测量车辆的速度. 目前，激光测速和移动测速系统的最高速度约为480 km / h（如果在道路上运行F1，则无法逃脱天网），这在中国并不常见.

6. S线圈和Ku，K波段定速摄像机:

固定的S线圈使用线圈感应来测量红光运行，红光越过线路并加速. 它使用重量感应，并且通过前后两个感应压力条，您可以拍摄照片，并且可以很好地用于闯红灯和超速行驶的车辆. 家用固定速度测量系统（S线圈和雷达系统）的最大速度测量范围通常约为270 km / h. K波段固定速度测量系统使用K波段（24.125GHz）雷达测量速度并拍照. Traffipax K波段定速系统几乎注视着汽车的后部，并且功率极弱. 到100m. 至于X波段固定相机系统，在中国很少见. 中国最常见的雷达测速摄像机通常安装在高速公路和环路上方，称为单车道雷达测速系统. 通常在要探测的道路上方设置雷达探头，在雷达前方的道路上形成长5米，宽1.6米的警告区域. 为了减少误报（系统通常要求误报率低于5％），因此雷达的发射功率不会太强，以免发生误报. 雷达速度检测器的警告距离也将根据当时在道路上行驶的车辆的情况而有所不同. 手持雷达测速仪也是警察最常用的设备. 根据不同的发射功率，有效测速距离在300-800米之间，但是由于手持雷达采用模糊瞄准，警察不会根据不同的道路车辆在很长的距离上测量速度. 测得的速度将在150-300米的范围内，城际高速公路和国道的速度范围将在100-200米左右. 如果警察不激活测速雷达并生成雷达信号，则雷达测速仪将不会报警.

三，雷达测速仪的工作原理

雷达速度检测器是用于检测雷达速度计的设备. 它安装在汽车上，可以检测一定距离附近是否有雷达测速仪. 当汽车接近雷达测速仪时，将发出“电子狗”. 警告. 通常有以下类别:

1. 普通电子狗（早期）

所谓的电子警察预警机实际上根本不是预警. 它只是一个无线信号，比的原理和成本更简单. 电子狗的制造商在有电子眼和固定速度测量的地方偷了一个发射器. 根据路线的特点，他们发送了包含信息代码的信号. 当汽车靠近这个地方时，会接收发射器. 信号解码警报的类型，声音芯片发出语音警报. 这样，限制了路段的速度，并且在该路口处有电子眼. 实际上，落地式S线圈不会产生信号（罐子中的一些电子专家认为电子狗可能会检测到S线圈发送的振荡信号，但实际上它太高了，无法查看“狗”）. . 通常，制造商会提前发送发射机. 发射机埋在固定摄像机之前300至1000米之间. 只要通过路段的汽车配备语音预警机，就可以收到预警信号. 电子狗的优点仅在于成本低，其缺点非常突出: （1）无论是否在实际工作中，信号发射器都会发送信号，对驾驶员来说是虚假的警报. （2）如果所有交通信号灯都装有电子眼，电子狗会不停地吠叫，这不仅会失去报警的意义，而且还会带来很大的噪音. （3）由于道路变化和激烈的商业竞争，制造商相互毁坏了发射器，或者发射器的电池耗尽gps测速的工作原理，预警机根本不会发出警报，并给消费者造成巨大损失，因此，请特别注意此产品. （4）在中国使用频率也需要获得委员会的批准，但是P频率尚未获得批准，因此它将被委员会的侦查工具检测到，并且可以随时被禁止或干扰. （5）电子狗无法确定方向. 如果在对面车道或交叉车道上有电子眼，也会被错误报告.

2. 雷达探测器

雷达探测器的原理很简单，即收到雷达信号后立即报警并提示车主放慢速度. 它的价格一般在800元至2000元之间，并且性能差别很大. 最大的区别是可以感知的雷达波频带. 由于中国不同城市的道路雷达测速设备是从不同国家的，因此使用的大多数雷达频率都不相同. 同一城市中的某些城市配备了来自三个或四个国家/地区的不同频段的雷达速度检测器. 低端雷达探测器通常只能感应一个频段的雷达波，而高端雷达探测器可以感应多个频段的雷达波. 另外，感应距离反映了雷达探测器的性能. 如果感应距离太近，则所有者为时已晚，不能放慢脚步并被拍照；如果减速太快，也可能导致追尾事故. 高端雷达探测器可以感应一公里左右的雷达波，而劣质雷达探测器只能感应200米左右的波.

目前，常见的速度雷达警告装置如下: （1）单频速度雷达警告装置. 也就是说，它只能接收X频段或K频段. 这种类型的设备只能用于某些地区的某些监视设备. 它有很多遗漏，成本低，价格低. （2）多波段测速雷达预警装置. 它通常在X，K和Ka频带中，并且仅适用于某些区域，并且可以处理多种类型的警察设备. （3）全频测速雷达预警装置. 可以接收所有频段，例如X频率，K频率（俗称三脚架），Ku频率，新的K频率，Ka频率，LASER激光，Ka-Laser，P频率等. 这种类型的测速雷达警告装置是在全国范围内有效，并且在高速行驶时特别敏感. 通常，预计提前500米到2公里. 但是，在城市地区干扰也很大，通过电子自动门时也会发出警报.

3. GPS雷达探测器

这种类型的设备在全频雷达的基础上增加了GPS定位警告系统. 该原理基于预先存储在固定速度点或红光照相机的纬度和经度数据. 通过GPS定位时，如果到达目标点一定距离，则会触发警报. GPS雷达探测器不仅可以提供测速雷达警告，还可以用作交通信号灯电子眼警告；无论电子眼监控方法是使用雷达波，激光还是地面感应线圈，GPS雷达探测器都可以发出警报. 与电子狗相比，每当向交通管制部门添加电子眼时，电子狗系统就必须窃取发射机. 而GPS雷达探测器只需在互联网上添加地标即可下载更新，低成本和快速响应. 与雷达探测器和电子狗系统相比，GPS雷达探测器还可以确定电子眼的方向. 如果电子眼处于相反方向或横向，则不会错误地发出警报.

此外，GPS雷达探测器还可以自行设置警报提前量，例如300米或500米；如果当时的汽车没有超速，您将无法报警，消除了麻烦. 此外，无论是否有电子眼，GPS智能狗都可以提醒所有者路段的速度限制，现在是否超速等.

使用雷达速度检测器过程中的四个常见问题wvp

1. 我的防速雷达已安装. 为什么我在闯红灯时被拍照时没有事先得到警告？

实际上，可以通过多种技术来在交叉路口的相机上为驾驶员的红灯拍照. 在正常情况下，摄像机可以由雷达触发，感应线圈可以触发照片，或者可以使用图像识别来触发照片. 当使用雷达触发模式时，当红灯亮起时，在停车线的前面会形成雷达区域，并且当汽车经过时，电子快门就会开始拍照. 此时，反速雷达可能会起作用. 当使用感应线圈触发拍照时，在道路施工过程中，感应线圈会埋在路面下，当汽车驶过红灯时，感应线圈会启动电子快门以拍照. 使用图像识别技术时，地面白线用作警告区域. 当汽车驶过红灯时，地面白线被遮挡，相机被触发.

2. 雷达速度检测器的灵敏度更好吗？

通常认为，雷达速度检测器的灵敏度越高，效果越好. 但是，除了灵敏度有许多电信号，所以随着灵敏度的提高，误报率也会增加. 只需在高速公路上运动就可以了，一旦您进入城市，就像草木一样. 因此，并非只要灵敏度能够提供足够的警告距离，灵敏度就越高越好. 根据实际使用情况，可以满足100-400米的使用范围. 从每小时100公里的速度减速到0，通常需要大约60米的距离. 减速时，只要有2、3秒减速到正常水平，就不必减速到0.

定速测量设备在使用时会不断产生检测波，但是由于的要求和避免误报的原因，雷达的触发区域会很近，通常在30米左右，但是这并不意味着检测波只能走30米，由于地面的反射，速度检测器将在更远的距离接收波并发出警报. 手持雷达不会连续产生检测波，只有在按下按钮时才会产生检测波. 但是，手持雷达使用模糊瞄准，因此需要更多时间. 另外，探测器首先接收波，然后雷达接收反射的波并开始计算速度. 但是，测速雷达需要接收8个连续反射信号来计算速度，因此当您发现被测速度并及时进行调整时，速度可以避免罚单.

3. 使用雷达速度探测器时应注意哪些问题？

（1）必须将检测器放置在正确的位置，以最大化其有效性. 一种. 将检测器固定在车辆的前挡风玻璃上，或使用尼龙搭扣双面胶带将检测器固定在仪表板上，接收天线面向车辆头部的方向. 探测器应处于水平位置，或者接收天线稍微向上倾斜. b. 接收天线必须面对前挡风玻璃并且不能被雨刮器挡住，否则会影响接收效果.

（2）在前挡风玻璃上贴有金属防爆隔热膜的汽车会影响探测器的反应距离. 前挡风玻璃上贴有金属含量高的防爆隔热膜会缩短电子狗的提醒距离. 解决方法是在接收口附近切一块防爆膜.

（3）严格禁止同时使用两个探测器. 两个速度表一起使用会导致相互干扰，并使速度表无法正常工作.

（4）城市杂物也可能会干扰探测器. 城市地区（例如电信站传输站，高压电线，通讯器，，自动门等）中的杂物将发射相似频率的微波. 当探测器经过这些地方时，有时会出现“误报”. 这是正常现象，是否可以使用连续警报来确定它是否为误报. 一般来说，真实测速波警告声是连续报警，波源越近，速度越快，“误报警”往往只是一两个报警.
