充电宝的内部结构是什么，有人说它是两个可充电电池. ？

5个人同意答案

我生命快要睡觉了，我必须知道我在用热量

自小就被菜刀带走的（ง•̀_•́）has从小就对电子产品的内部结构感兴趣

我们都是热爱知识的好少年（•̀∀•́）

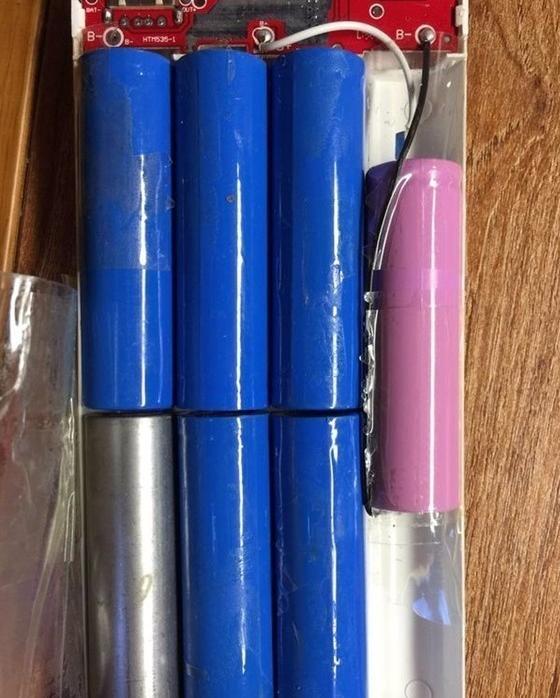

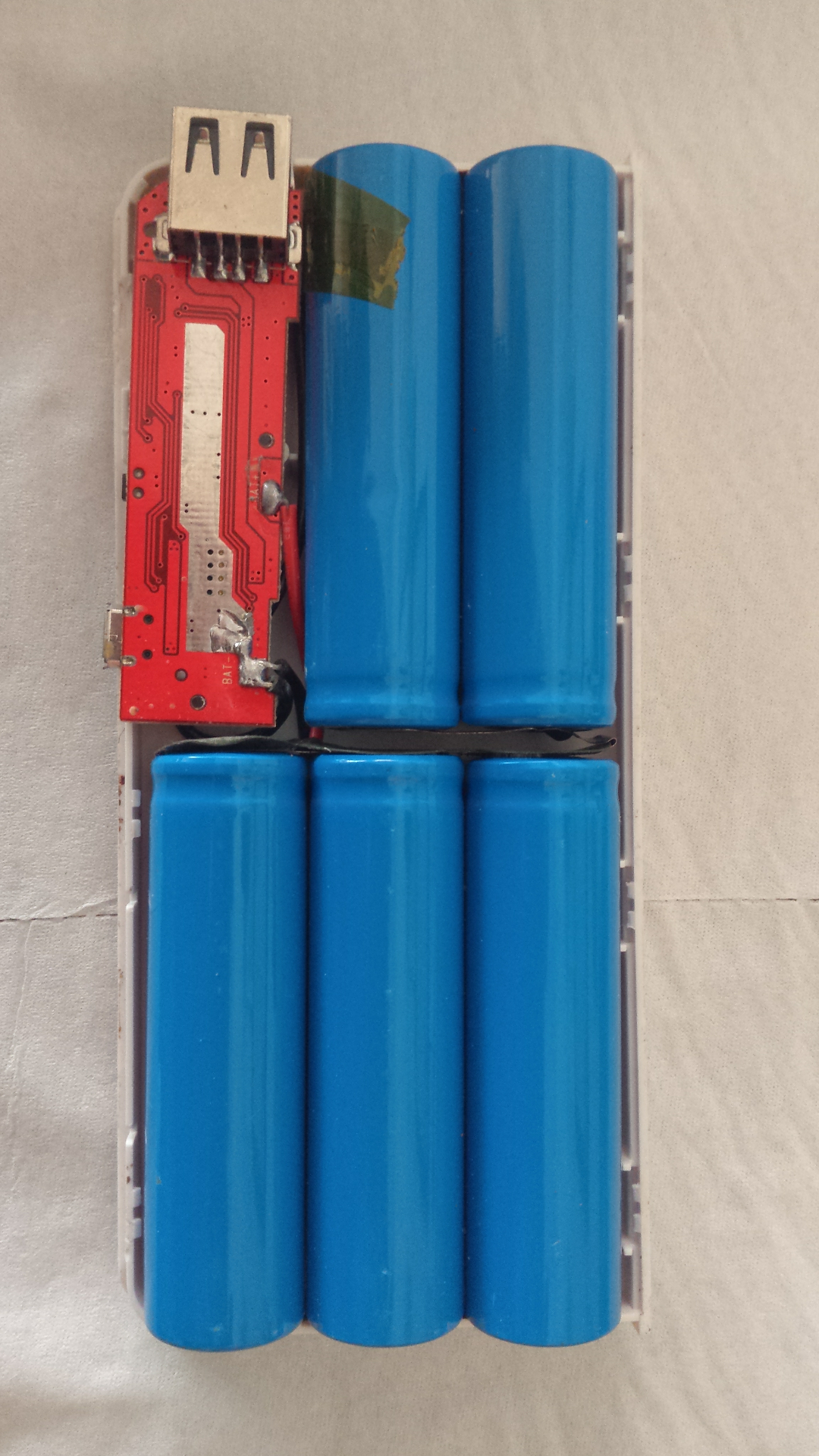

上面的图片[img = 1117002768]

最初认为这是一个类似于手机电池的整体结构

此技术含量太低

电池不知道是镍氢电池还是锂电池

发布于2016-01-02

1个人同意答案

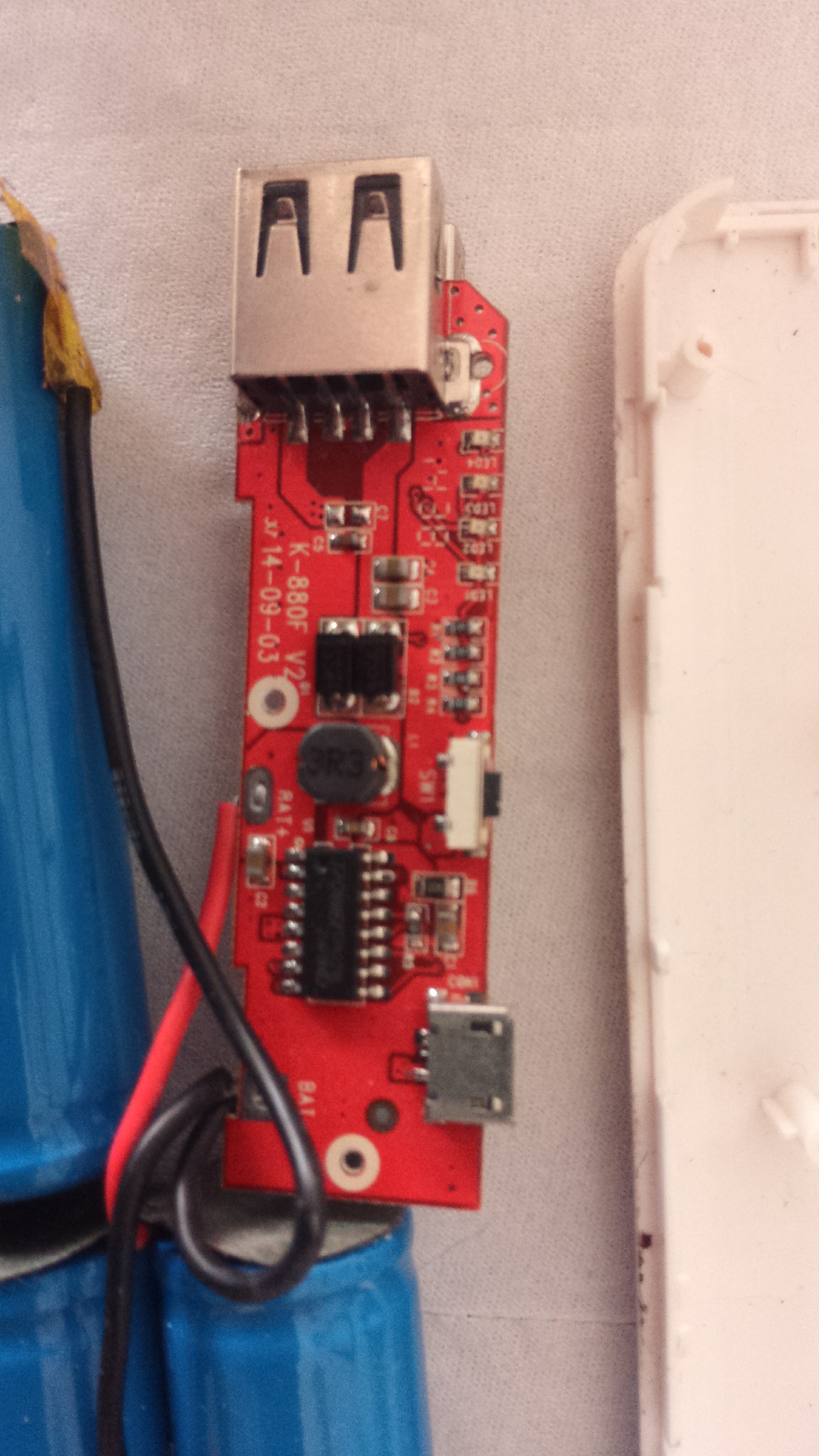

a. 锂芯容量指示电路

锂芯电容指示电路由XC61CC系列的电压监控芯片组成.

b. 电池保护电路

电池单元保护电路由三部分组成: 过充电保护，过放电保护和过热保护. HAT2027，R5402和自恢复保险丝构成三重保护，从而大大提高了锂芯的安全性.

c. 充电管理电路

充电管理电路采用CN3066，将充电过程分为trick流充电，恒流充电，恒压充电和维持充电，从而使电源可以最大程度地存储能量.

d. DC-DC升压电路

DC-DC升压电路使用MAX1771集成芯片，可以在安全范围内最大限度地释放锂芯容量，从而达到为各种数字设备供电的目的.

e. 功能扩展电路

功能扩展涵盖了户外活动中的常见需求充电宝内部结构，包括紧急夜间亮点，户外防盗安全警报充电宝内部结构，野营驱蚊剂

发布于2013-07-16
