几年前，我从mrBEAMS购买了人类感应的夜灯，并将其放在浴室中，以免每次进入时打开灯.

当然，淘宝上已经有很多类似的产品，但是几年前很少. 产品广告说电池一次可以使用半年，所以我专门买了四节南孚并安装了它，但是一两个月没电. Nanfu的电池比较贵，4元是10元，所以我找到了可充电电池，找到了磷酸铁锂电池coolook 充电器，单节3.2v，两节电池就足够了，其余通过电线连接.

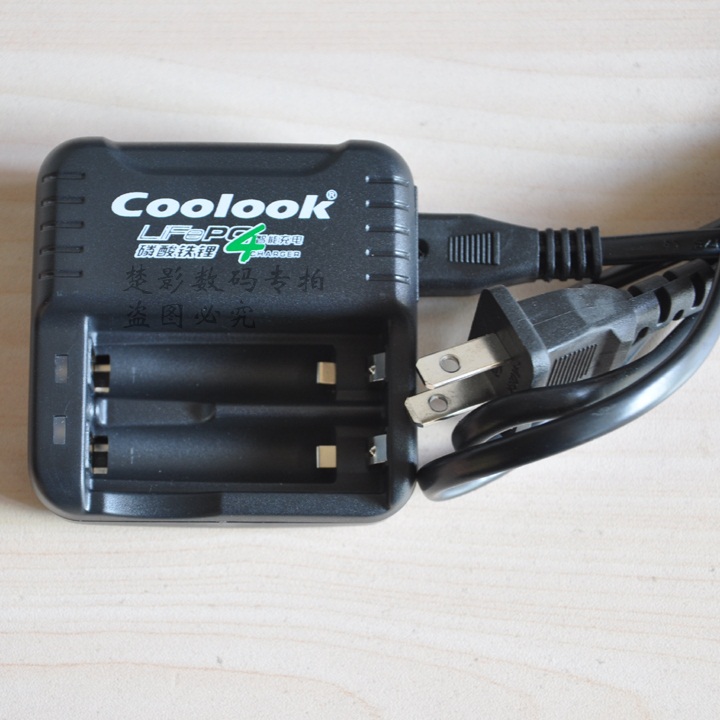

我当时买的电池是这样的:

完美解决问题的40元一套. 作为DIYer，充电器将不可避免地被拆开:

电路看起来很丑. 从其他充电器来看，coolook充电器更好. 它使用专用于锂铁电池的芯片cn3058，这是一种单节充电管理芯片.

输入电压为3.8〜6v，并且USB 5v电压已完美适应. 好吧，将其用作USB充电器. 首先找到充电器外壳:

这是一个三无充电器，内部电路太简单了，只有几个电阻二极管和led灯. 但是外壳还是不错的coolook 充电器，可以给5号电池充电，也可以为7号电池充电，值不错，就用吧.

电路图使用正式提供的电路图，然后绘制PCB:

由于该芯片是由一个电池充电的，因此，如果您为两个电池充电或添加两个芯片，则无需为并联充电而烦恼.

与原始电路板相比，打样:

收费图片:

好的，一个电池是3.2V，一个占位符可以替换两节5号电池，并且电压更匹配. 毕竟，镍氢氢化物只有1.2V，这是相对较低的.

现在，我的剃须刀和电动牙刷已替换为该电池. 主要功能是600mA的快速充电，可以在一小时内充满电，并且可以使用移动电源充电. 如果旧相机使用此电池，则无需担心充电.
